工业级燃气轮机内部结构剖面设计

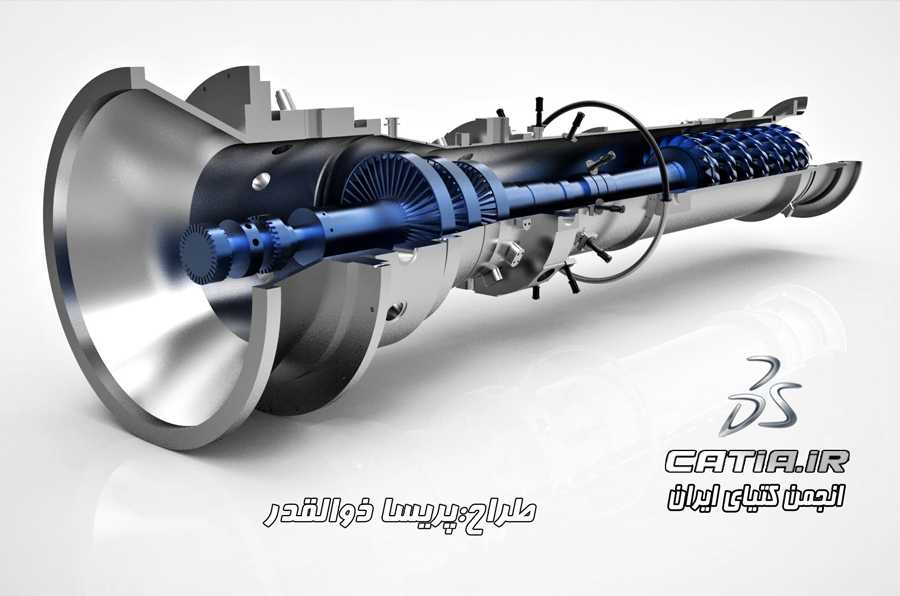

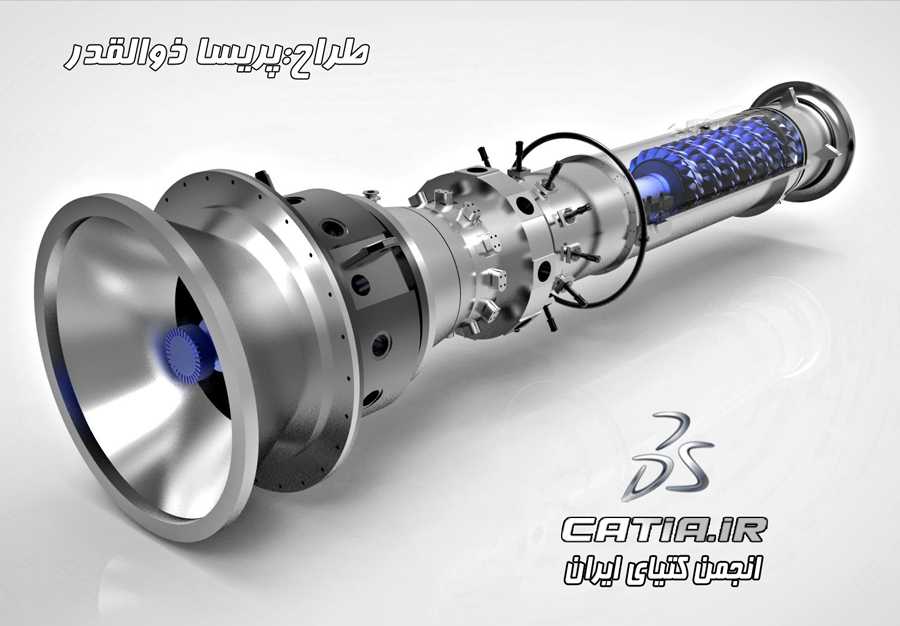

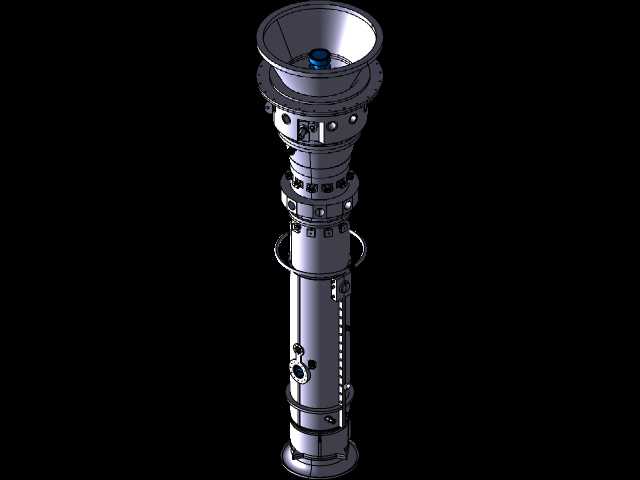

燃气轮机作为连续回转式的叶轮动力热力设备，广泛应用在分布式能源发电、油气长输管线增压、大型舰船动力驱动、工业拖动等核心场景，是高端动力装备领域的核心设备，能够持续将燃料的化学能转化为可用的机械功，带动发电机、压缩机、螺旋桨等负载稳定运行，具备功率密度高、启动速度快、运行振动小、燃料适配性强的特点，在能源、交通、油气化工领域承担着不可替代的动力供给作用。本次呈现的剖面结构设计，完整还原了燃气轮机从进气端到排气端的全流程核心部件布局，从前端的进气喇叭口结构开始，依次布置压气机段、燃烧室段、涡轮段与排气扩压段，整体采用同轴串联的布局形式，压气机叶轮与涡轮叶轮刚性连接在同一根主轴上，工作时前端压气机逐级压缩进入的空气，提升空气压力与温度后送入燃烧室，与喷入的燃料充分混合燃烧，生成的高温高压燃气直接冲击后端涡轮叶片，推动涡轮高速旋转，同时带动同轴的压气机持续工作，剩余的轴功率则作为输出动力传递给外接负载。设计过程中严格遵循气动热力循环的参数匹配逻辑，压气机段采用多级轴流叶轮布局，每一级叶轮的叶片型线都经过气动优化，保证气流在逐级压缩过程中流动损失最小，避免出现气流分离导致的喘振问题；燃烧室采用环管型结构布局，在有限的环形空间内布置多个火焰筒，既保证燃料与空气的充分掺混燃烧，又能控制燃烧室内的温度场均匀分布，避免局部过热损坏热端部件；涡轮段的冷却通道结构在设计中做了明确呈现，高温燃气流经的涡轮叶片内部设置了迂回的冷却流道，引入压气机出口的高压冷空气对叶片进行内部冷却，保证叶片在高温燃气环境下能够保持足够的结构强度，满足长期稳定运行的要求。在外形尺寸与安装边界的设计上，整体采用圆筒形的承力机匣结构，外部机匣承担所有内部部件的支撑与定位作用，安装法兰设置在进气端与排气端的机匣位置，可直接与进气道、排气烟道或者负载端的连接法兰对接，主轴的输出端采用标准的轴伸连接结构，能够适配不同类型的联轴器与负载设备连接，整机的径向尺寸围绕同轴的转子系统做最小化设计，在保证内部流道通流面积满足功率要求的前提下，尽可能压缩整机的径向占用空间，适配不同场景下的舱室安装空间要求；机匣外部布置的管路与安装座，分别对应燃油供给、冷却空气引气、传感器安装、检修维护的接口位置，所有外部接口的位置都预留了足够的操作空间，方便现场安装调试与后期的维护检修。整个结构的剖面展示清晰呈现了燃气轮机内部的气流走向与部件配合关系，能够帮助从业者直观理解燃气轮机的工作原理与结构布局，为相关的设备选型、安装调试、结构优化提供直观的参考依据。
