DN300规格法兰接口静态管道混合装置

该静态混合装置主要应用于化工、水处理、食品加工、油气输送等行业的管路系统中，可在流体输送过程中完成不同介质的连续混合作业，无需额外配置动力搅拌部件，依靠管路内部的混合单元结构实现流体的切割、旋转、重新汇合，达成均匀混合的效果，适用于液液混合、气液混合、液固混合等多种工况，常见于水处理投加药剂混合、化工物料配比输送、油品调和等作业场景，能够替代传统的搅拌式混合槽，大幅缩减工艺占地，降低混合环节的能耗与运维成本。

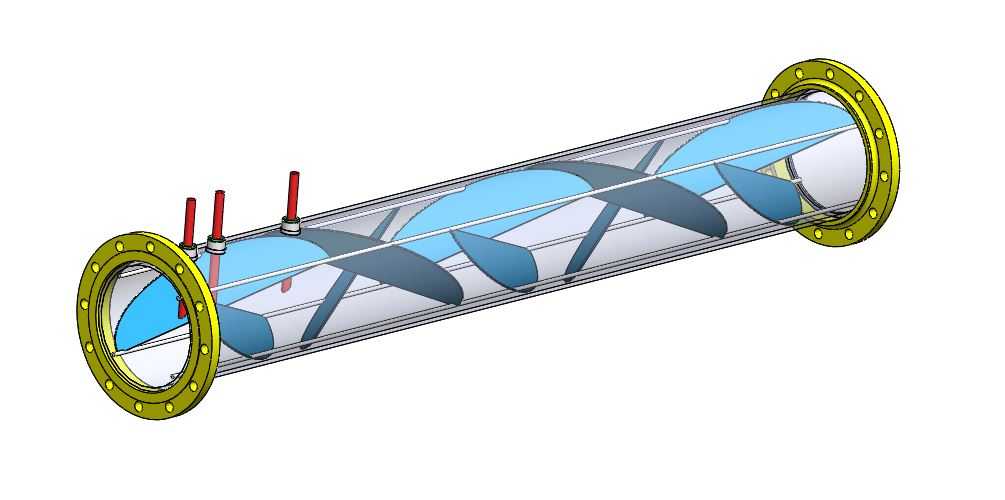

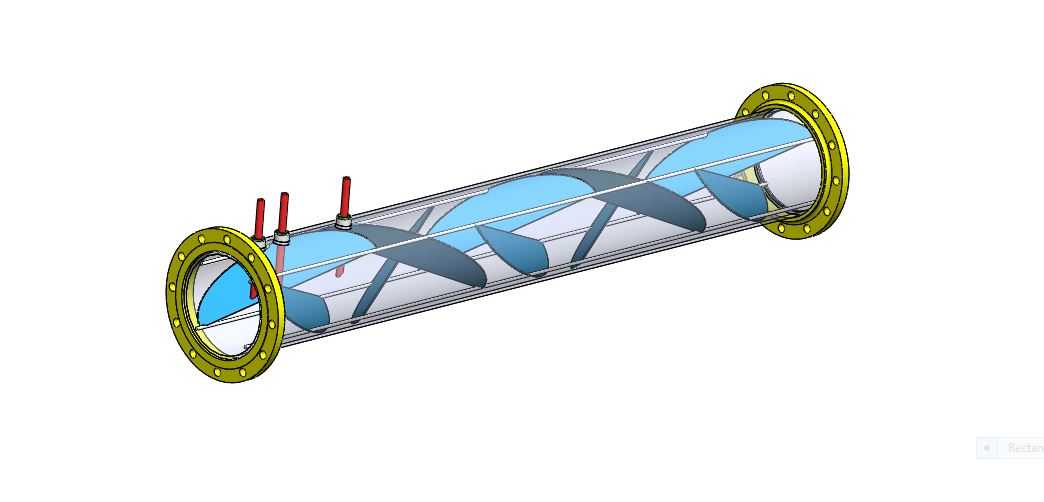

该装置整体采用直通式管道结构，两端配置标准法兰连接端，公称通径为DN300，安装时可直接与同通径的工艺管路通过法兰对接，安装边界与同规格工业管路保持一致，无需对现有管路进行大规模改造，适配常规工业管道的安装空间要求。筒体采用透明可视化设计，可直观观察内部流体的混合状态，便于现场作业人员判断混合效果，及时调整介质输送参数。筒体侧壁预留三个介质注入口，可根据工艺需求同时注入多种待混合介质，注入口采用螺纹连接结构，可适配常规的工艺管路接头，方便外接介质输送管线。

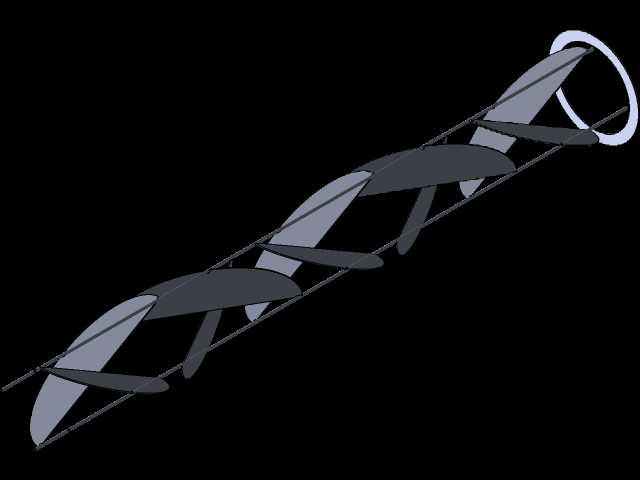

内部混合单元采用螺旋叶片式结构，叶片按照固定的螺旋角度交错排布，当流体流经装置内部时，螺旋叶片会不断对流体进行分流、剪切、旋转扰动，让不同组分的流体在流动过程中充分接触混合，无需额外动力输入，仅依靠流体自身的输送动能即可完成混合过程，混合效率高，压损控制在合理范围内，不会对管路系统的输送压力造成过大影响。设计过程中充分考虑了流体的流动阻力特性，对叶片的螺旋角度、叶片间距进行了优化，既保证足够的混合扰动强度，又尽可能降低流体通过时的压力损失，同时叶片与筒体内壁贴合紧密，避免出现流体短路的情况，保证所有流经装置的流体都能经过充分的混合扰动。两端法兰采用标准凸面法兰结构，密封面平整，可适配常规的法兰密封垫片，保证连接部位的密封性能，避免介质泄漏。整体结构无运动部件，运行过程中无磨损、无故障点，日常运维仅需定期检查法兰连接部位的密封情况即可，运维成本极低，适合长期连续运行的工业生产工况。
