框架式微型沼气燃气轮机结构设计

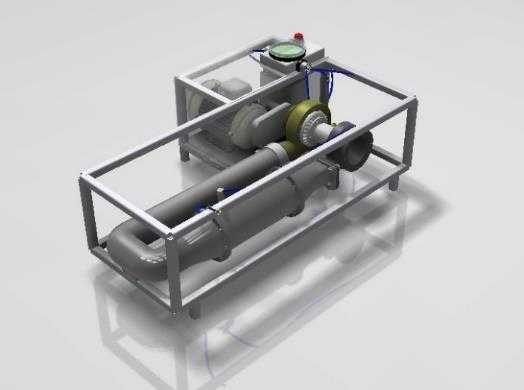

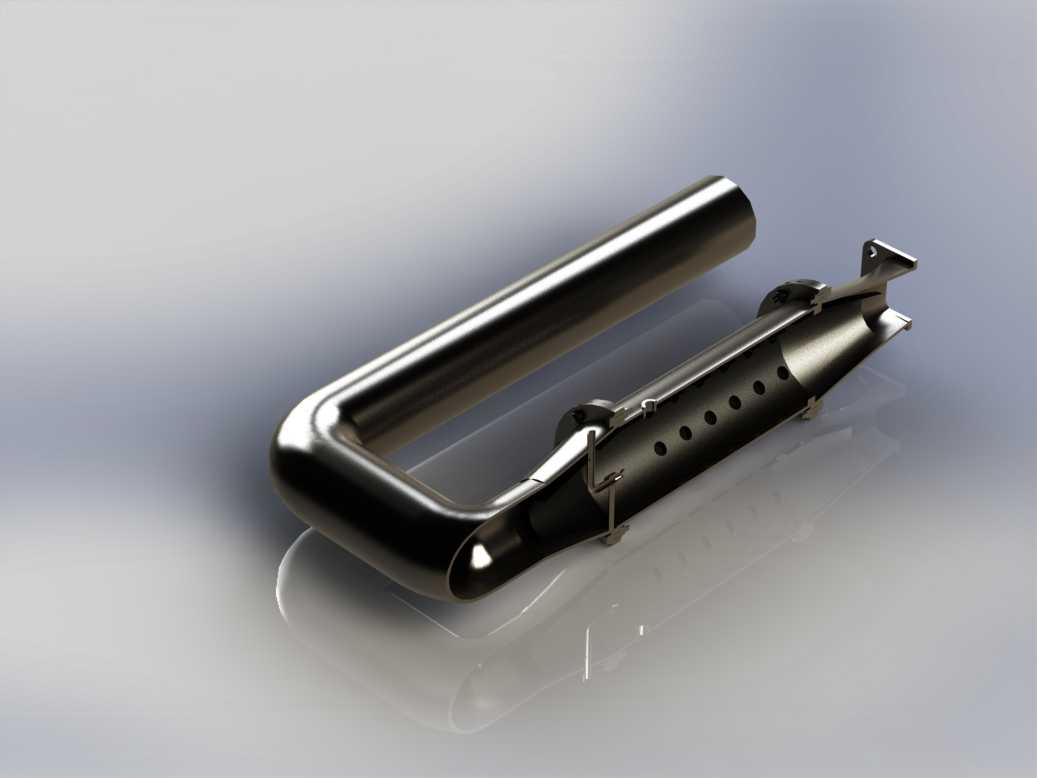

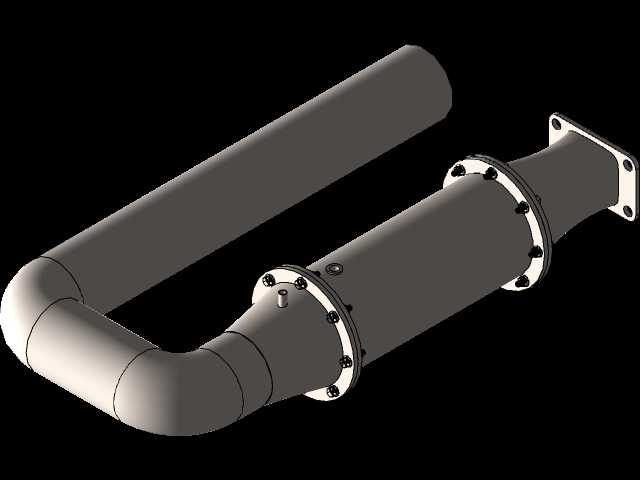

该设备面向分布式生物质能源利用场景设计，主要适配中小型畜禽养殖场、农村户用沼气工程、小型有机废弃物处理站点的能源转化需求，可将厌氧发酵产生的沼气转化为旋转机械能，既可以直连小型发电机输出电力满足场地自用供电需求，也可通过联轴器对接水泵、风机等农用负载设备直接提供动力，替代传统市电驱动或燃油动力设备，降低偏远缺电区域的生产用能成本。设备整体采用撬装式框架集成设计思路，将涡轮做功单元、进气预处理单元、管路输送单元、控制检测单元全部整合在标准铝型材拼接的矩形框架内，框架底部预留统一的安装固定孔位，整体安装边界紧凑，无需现场进行复杂的管路拼接与部件对位，到场后仅需对接沼气输入管路与负载输出轴即可完成部署，大幅降低了非专业场景下的安装调试门槛。在功能特性设计上，设备针对沼气气源压力波动大、杂质含量高的特点，在进气端设置了稳压与粗过滤结构，避免杂质进入涡轮腔造成叶片磨损，涡轮做功端采用同轴直连结构减少传动损耗，外露的管路全部采用大曲率半径弯管设计，降低气流输送过程中的压损，顶部设置的压力检测元件可实时反馈进气压力，方便操作人员调整进气量匹配负载功率需求。设备整体外形规整，框架采用标准工业铝型材组装，各部件的检修预留空间充足，日常维护时无需拆解整体框架即可完成滤芯更换、管路密封检查、涡轮端积碳清理等常规操作，适配农村地区运维人员技术水平有限的使用场景，可长期在户外半开放环境下稳定运行，为分布式生物质能源落地提供可靠的动力转化载体。
