工业通用风冷式冷却换热设备结构

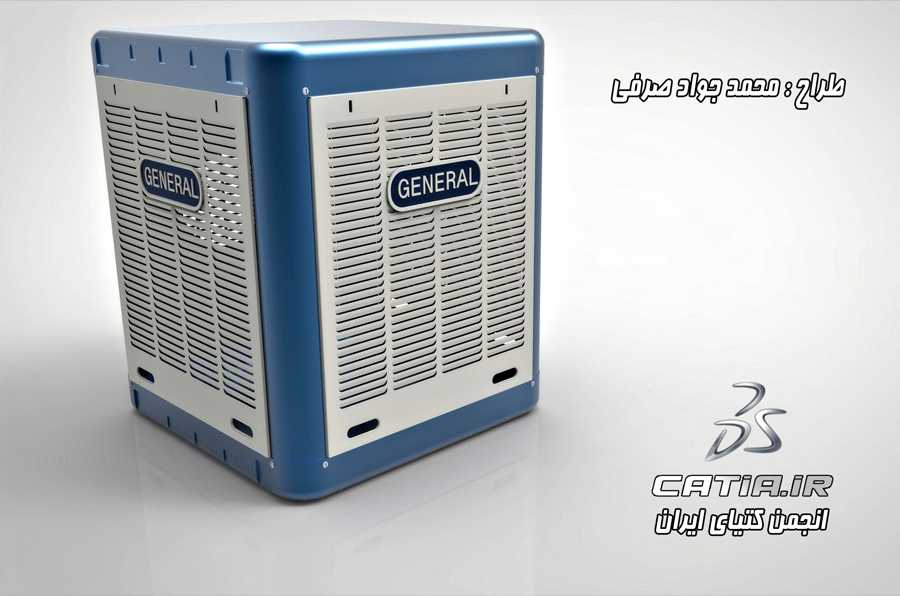

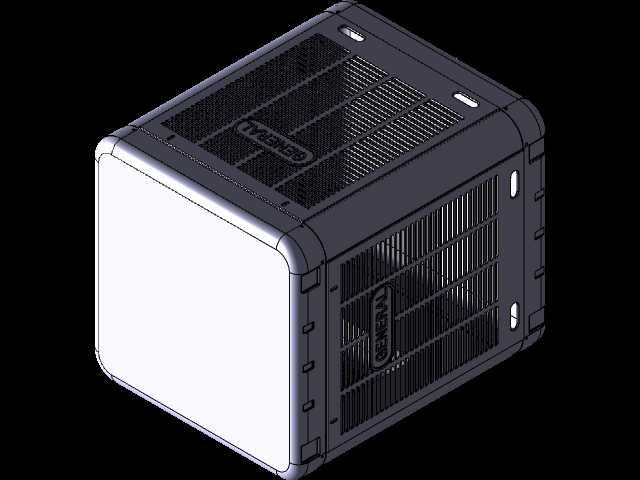

该冷却设备主要应用于工业生产场景中的工艺介质温控环节，可配套小型生产线、独立工业工位、实验室小型试验装置使用，承担循环介质的热量置换功能，将工作过程中升温的水、润滑油或其他工艺流体温度降至设定区间，保障配套设备运行在合理的温度阈值内，避免因介质过热引发的设备精度下降、部件老化加速、生产效率折损等问题，在小型机加工工位、小型液压站、实验测试台架等场景中具备较高的适配性。设备整体采用方正立式箱体结构，外壳采用金属板材弯折拼接成型，边角做圆弧过渡处理，既提升了外壳结构的抗磕碰能力，也避免了尖锐边角带来的安装运维安全隐患。正面与侧面设置大面积通风格栅，格栅采用等距横向百叶式开孔设计，在保障足够通风通流面积的同时，可阻挡大体积杂物进入设备内部，格栅区域的品牌标识区域做内凹嵌入式设计，避免搬运过程中标识被剐蹭磨损。设备顶部预留均匀分布的吊装与固定孔位，可适配顶部吊装、侧面壁挂、落地放置三种安装方式，底部设置四个对称分布的安装支脚孔位，落地安装时可通过膨胀螺栓与地面基础固定，壁挂安装时可通过侧面预留的挂接孔位与墙面支架连接，安装边界灵活，可适配不同场地的空间布局需求。设计过程中优先考量了散热效率与结构可靠性的平衡，内部换热芯体与外部格栅的通风路径做直线贯通设计，减少风阻损耗，外壳板材采用加厚设计，在设备运行产生振动时可降低结构共振带来的噪音，外壳表面采用喷塑处理，具备基础的防腐蚀、耐油污能力，适配车间多油污、多粉尘的使用环境。设备的进出介质接口设置在箱体侧面下部位置，与地面预留足够的管路安装操作空间，接线区域设置独立的防水盖板，避免日常清洁或车间溅水引发的电路安全问题，整体结构紧凑，占地面积小，无需额外搭建大型安装基础，可快速部署到需要温控的工位旁，运维时仅需拆卸侧面盖板即可完成内部滤芯清理、部件检修等操作，降低后期运维的时间成本。
