带流场仿真的卧式管壳式换热设备结构

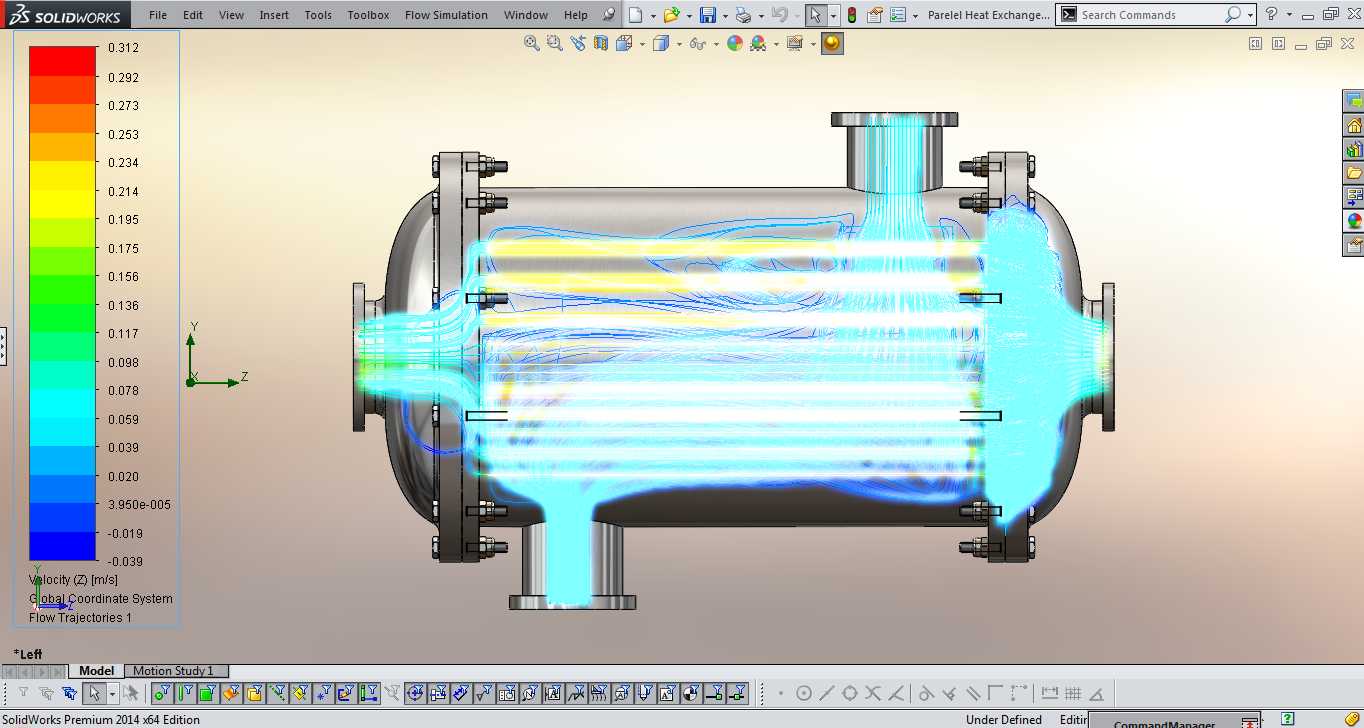

该换热设备广泛应用于石油炼化、化工生产、集中供热、食品加工、制药提纯等工业场景中，是实现不同温度流体间热量传递、完成工艺介质升温或降温、余热回收利用的核心通用设备，可适配液-液、气-液、气-气等多种介质的换热工况，在连续化工业生产流程中承担着保障工艺温度参数稳定、提升能源利用效率的关键作用。设备采用卧式单壳程多管程的经典结构布局，整体为圆柱形承压壳体搭配两端可拆卸管箱的设计，壳体上分别设置壳程介质的进出接口，两端管箱对应设置管程介质的进出接口，壳程内部设置多块折流板，既可以对换热管束形成稳定支撑，避免管束在流体长期冲刷下产生振动变形，又能够引导壳程介质在壳体内形成折返式湍流流道，延长介质在壳程内的流动路径，减少流动死区，大幅提升壳程侧的换热效率。设计过程中针对管程与壳程的介质流动特性做了匹配优化，通过流场仿真验证了不同流量工况下的介质流速分布，确保管束间的介质流速处于合理区间，既避免流速过低导致换热管壁面结垢、换热系数下降，也防止流速过高造成管壁冲蚀、设备运行阻力过大增加输送能耗。设备的外形尺寸充分考虑了工业现场的安装边界，壳体直径、管束长度、接口方位与公称尺寸均匹配常规工业管道的安装标准，两端法兰采用标准化承压法兰设计，可直接与现场工艺管道对接，底部设置的支撑鞍座适配常规混凝土设备基础的安装尺寸，无需额外定制复杂安装支架，设备检修时可直接拆卸两端管箱完成管束清理与密封件更换，大幅降低后期运维的难度与成本。壳体与管束的材质选型可根据实际工况的介质腐蚀性、工作压力温度参数灵活调整，密封结构采用耐温耐压的缠绕垫片，可满足不同压力等级的工况使用需求，设备整体结构紧凑，换热面积利用率高，运行稳定性强，能够长期在连续生产工况下保持稳定的换热性能。
