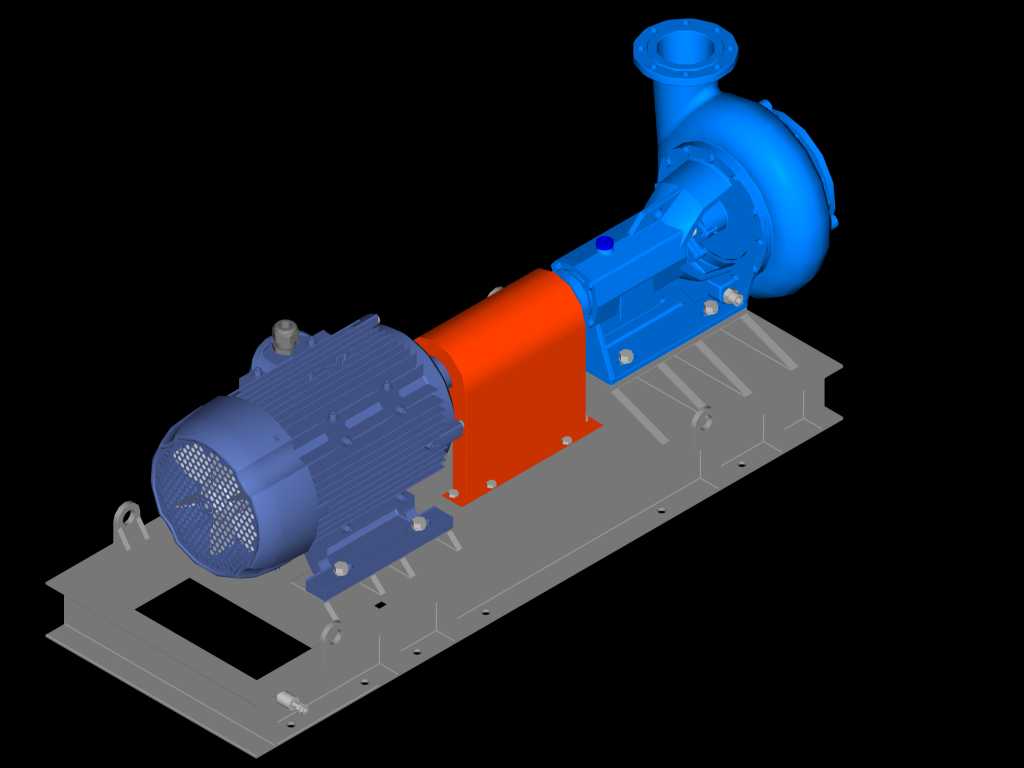

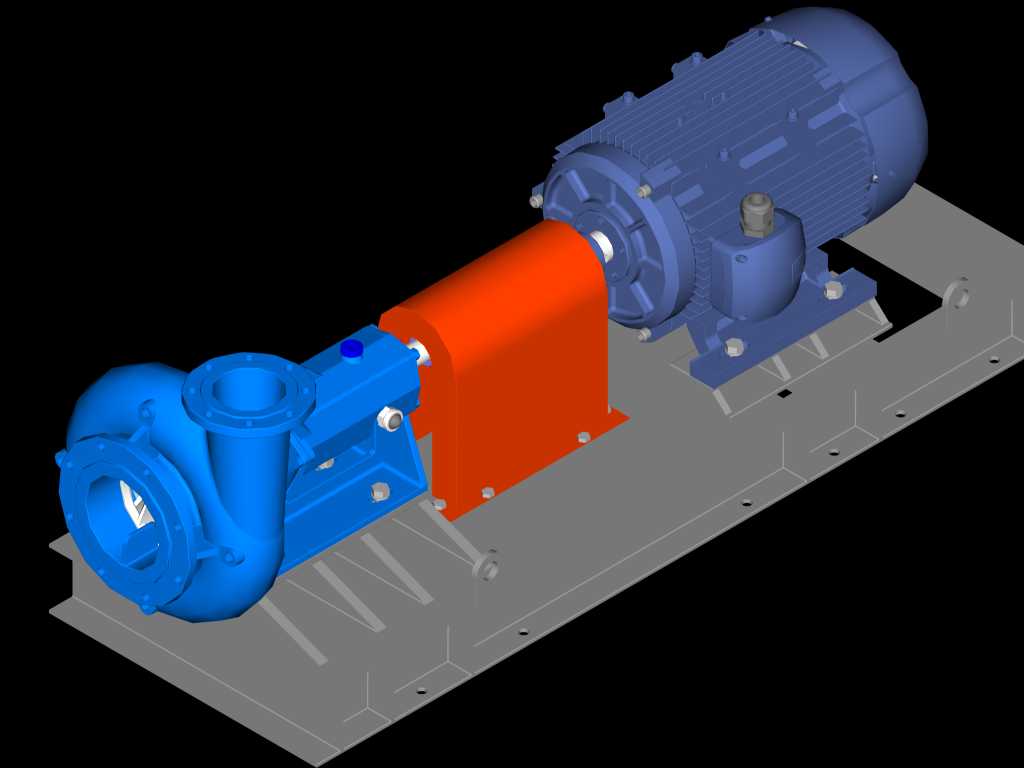

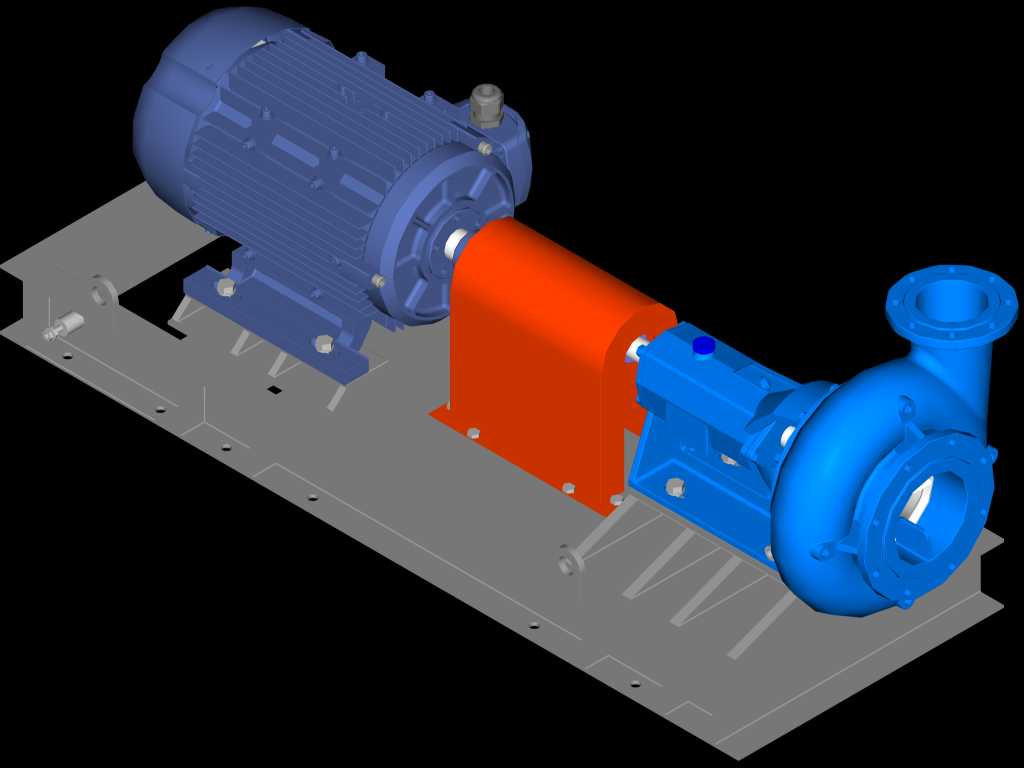

卧式离心泵撬装集成输送设备结构

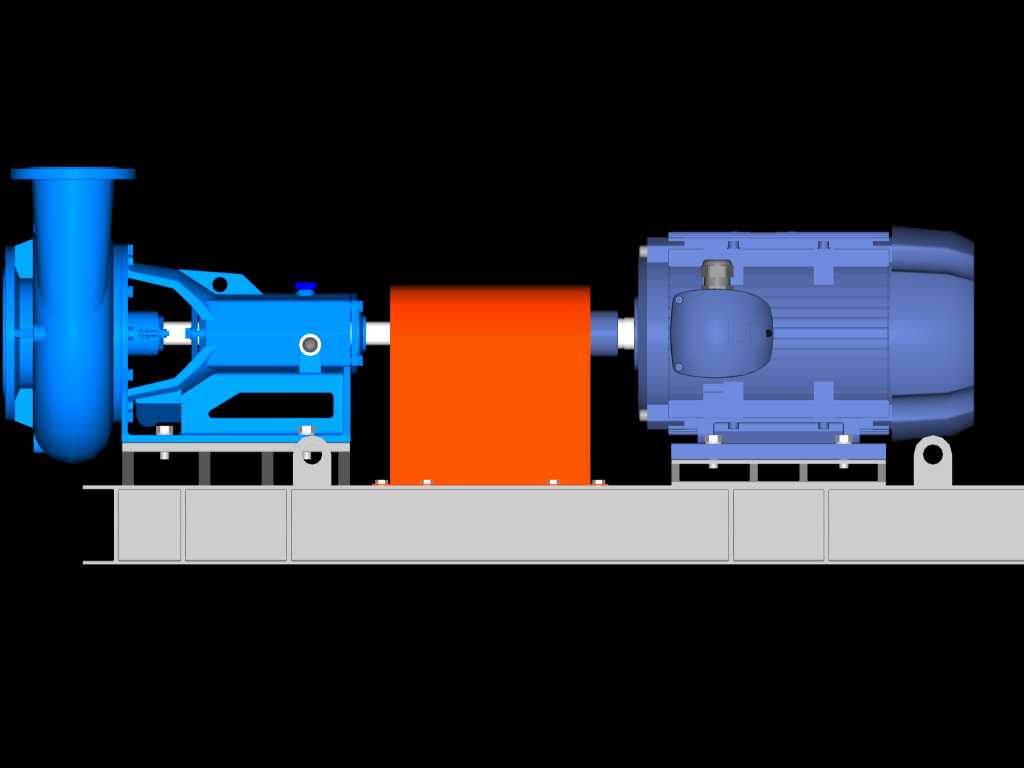

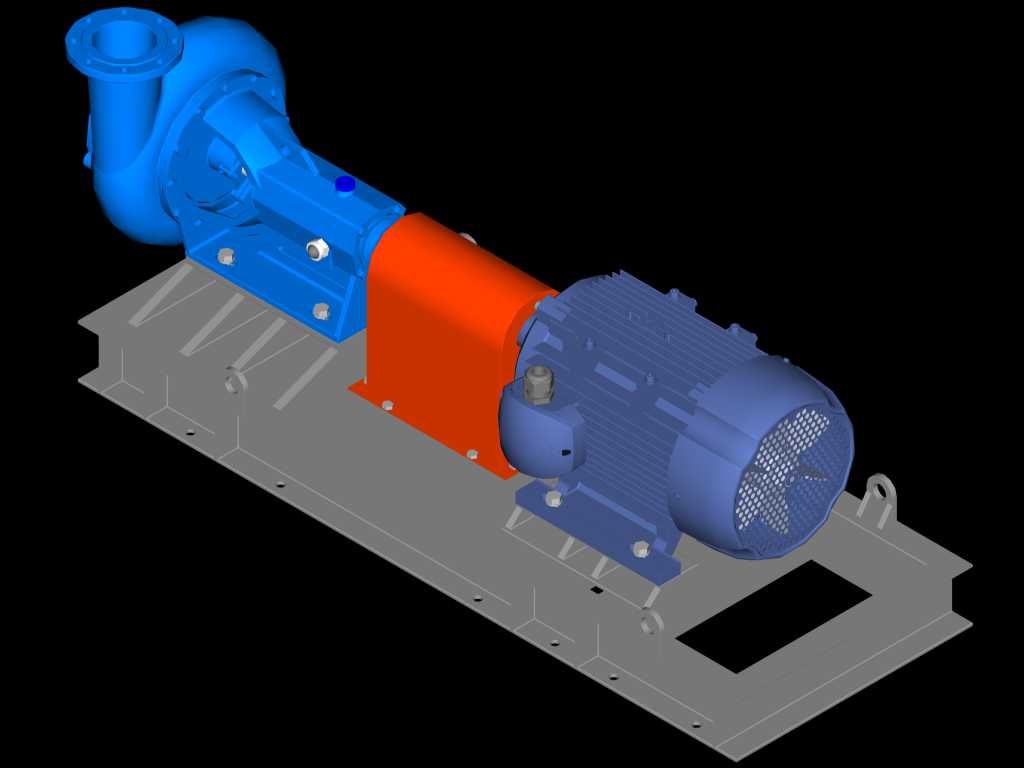

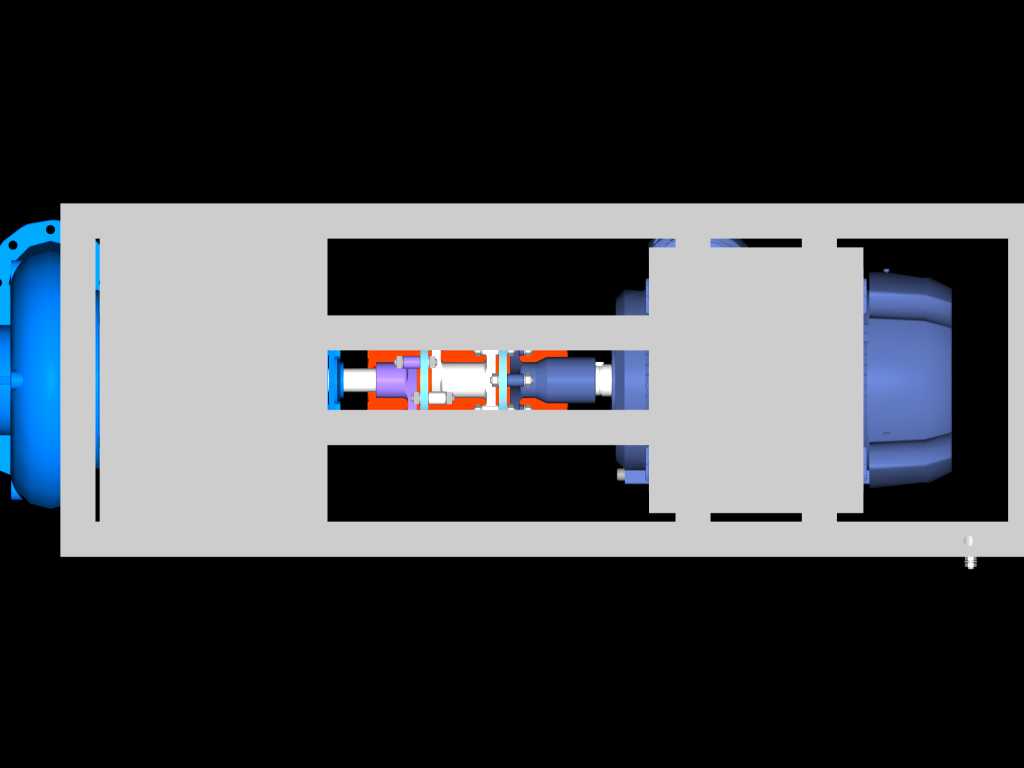

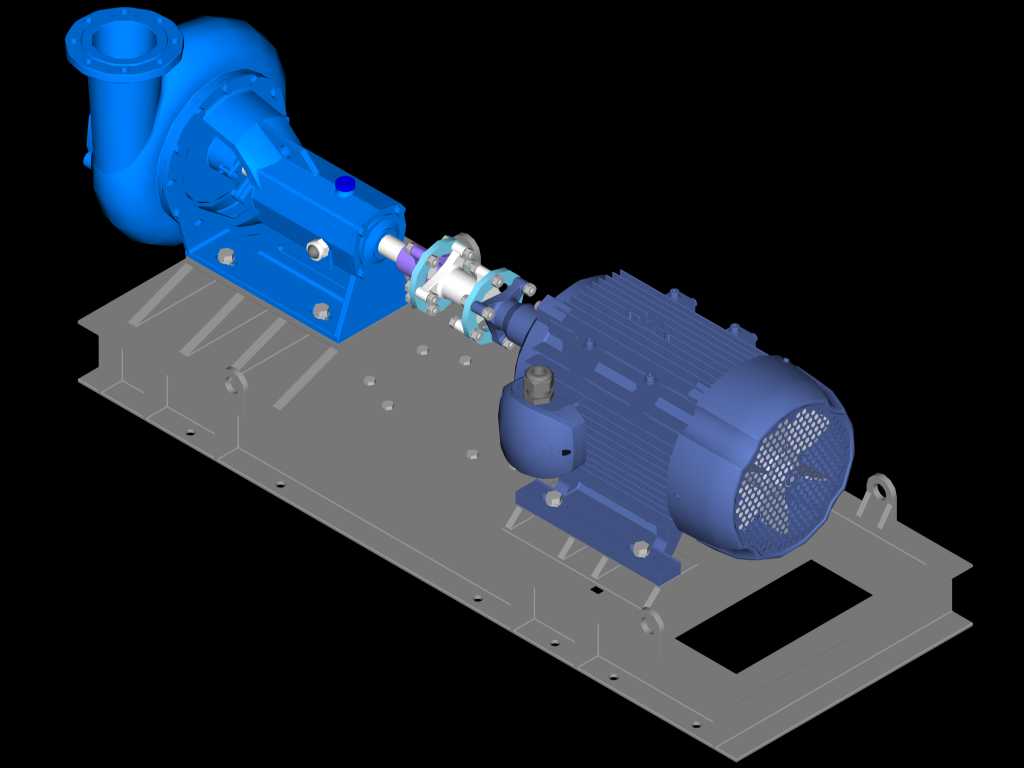

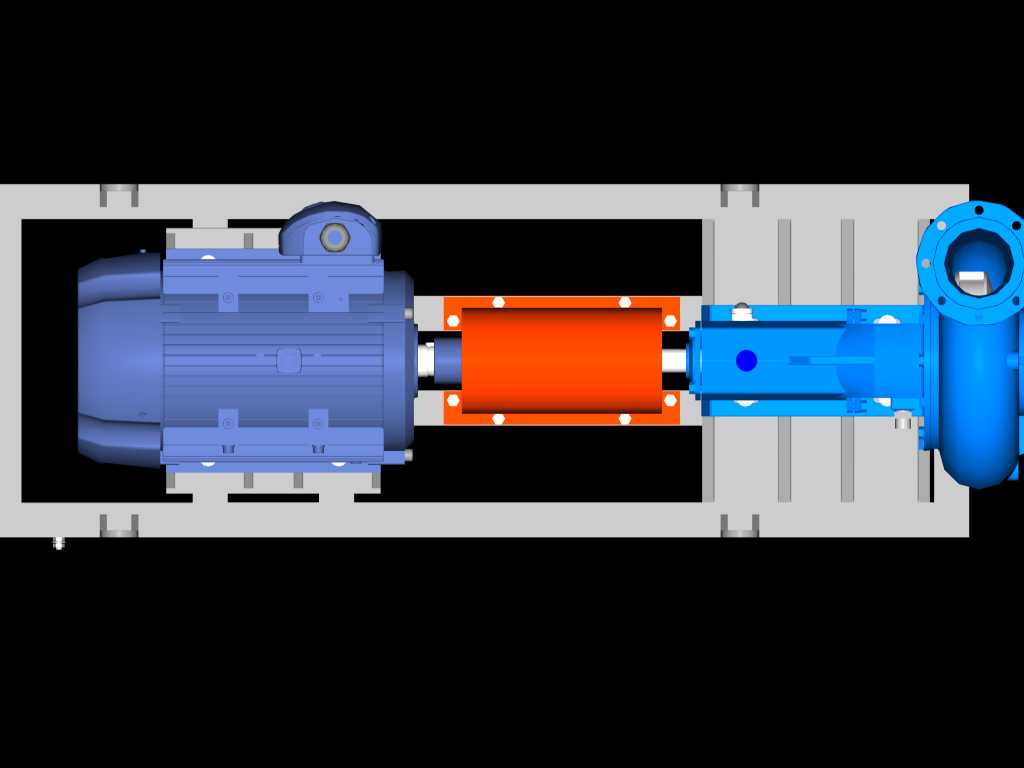

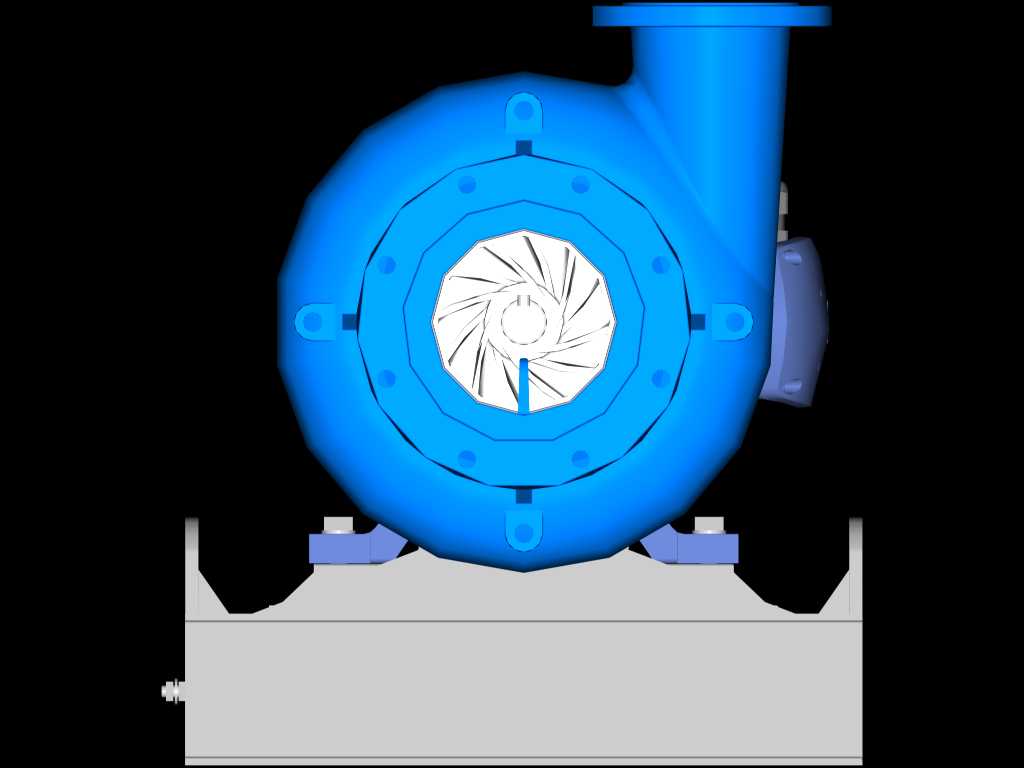

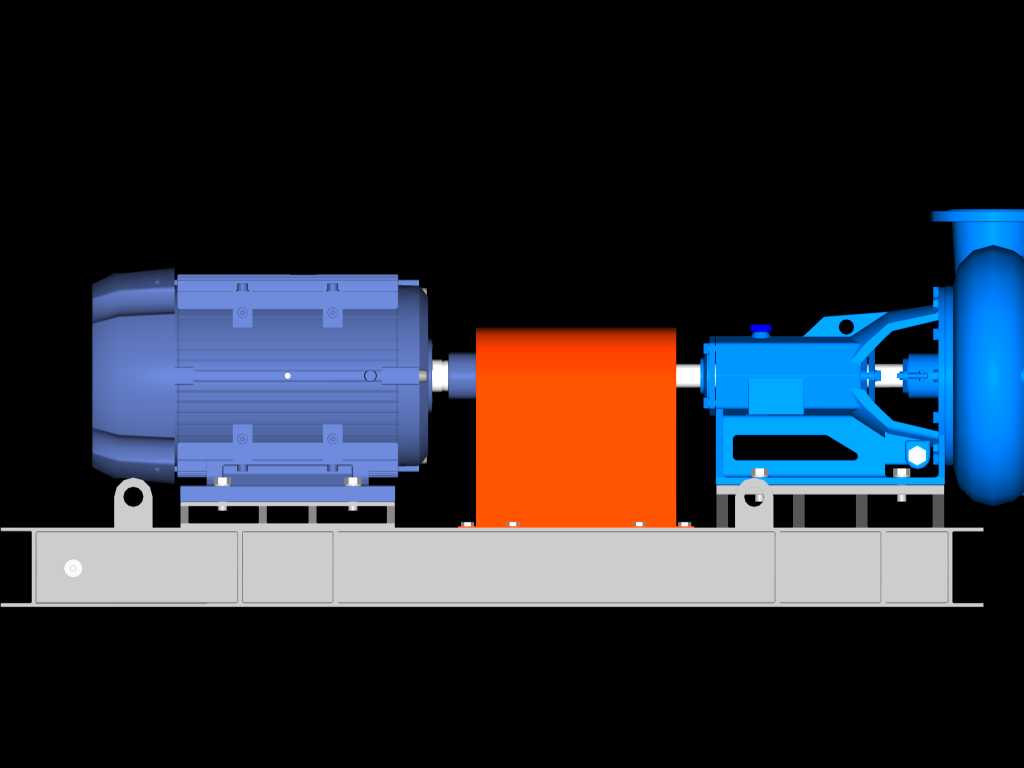

该撬装式离心泵组主要面向市政供水、工业循环水系统、暖通空调水系统、化工流体输送、农田排灌等场景应用，作为流体管路系统的核心动力单元，负责为液态介质提供稳定的输送压头，可完成清水、低腐蚀性工业流体的加压输送、循环增压、长距离管线输运等作业，适配不同工况下的流体输送需求，能够在固定安装的场站中作为核心动力设备长期稳定运行，也可作为移动应急供排水单元的核心组件快速部署投入使用。整套设备采用撬装集成化设计思路，将离心泵头、传动联接护罩、驱动电机、共用安装底座整合为一体式结构，省去了现场分别安装找正的复杂工序，出厂前即可完成同轴度校准与装配调试，运抵现场后仅需完成进出口管路对接与电气接线即可投入运行，大幅缩短现场安装周期，降低现场安装的技术门槛与装配误差风险。泵头采用经典的单级单吸卧式离心结构，流道经过水力优化设计，叶轮与蜗壳的型线匹配度高，运行过程中流体流动顺畅，水力损失小，能够在保证额定流量与扬程输出的同时，降低运行振动与噪音，泵体进出口采用标准法兰接口设计，可与同通径的工业管路直接对接，适配常规工业管路的安装标准。传动部位设置了全包式的安全护罩，将联轴器等旋转传动部件完全封闭，既可以避免运行过程中杂物卷入旋转部件引发设备故障，也能防止现场操作人员误触旋转部件造成安全事故，护罩采用醒目的辨识度配色，在工业现场环境中具备良好的视觉提示效果。驱动电机与泵头通过弹性联轴器联接，可补偿少量的安装同轴度偏差，同时缓冲运行过程中的轴向与径向窜动，延长轴承与密封件的使用寿命。共用安装底座采用型钢焊接成型的框架式结构，刚性充足，能够承载泵头与电机的运行重量，同时吸收运行过程中产生的振动，避免振动传递至安装基础引发共振，底座上预留了统一的安装固定孔位，可直接通过地脚螺栓固定于混凝土基础上，也可适配移动撬装车架的安装接口，底座的结构设计兼顾了刚性与轻量化，在保证支撑强度的前提下减少了整体耗材用量。整套设备的安装边界规整，横向长度覆盖电机尾端至泵头进口端面，纵向宽度以底座两侧安装边为界，整体高度从底座底面至电机顶部吊环位置，所有外接接口的位置与尺寸均符合通用工业泵的安装规范，可直接替换同参数等级的老旧泵组，无需对现有管路与基础进行大规模改造，适配性强。
