3寸驱动管液压柱塞泵结构设计

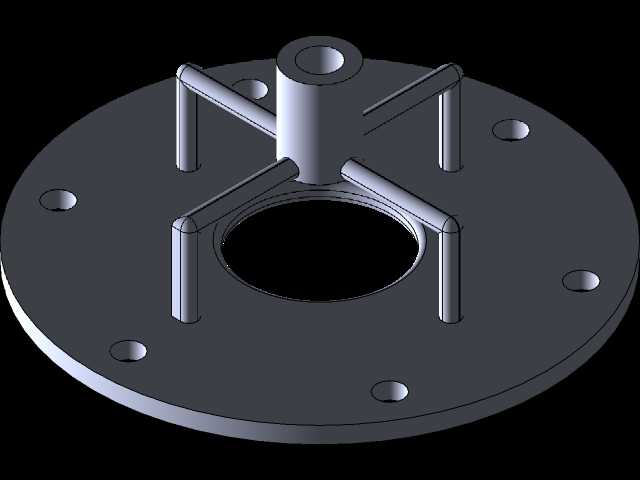

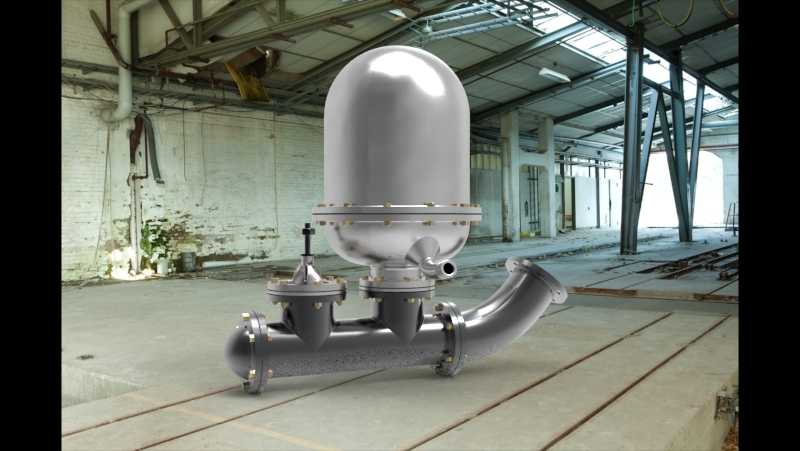

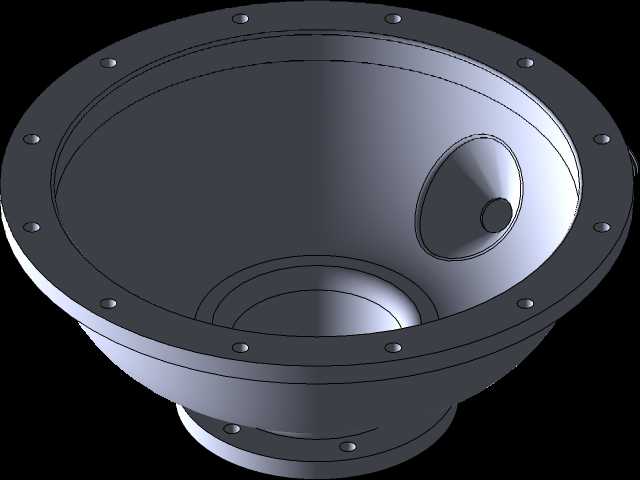

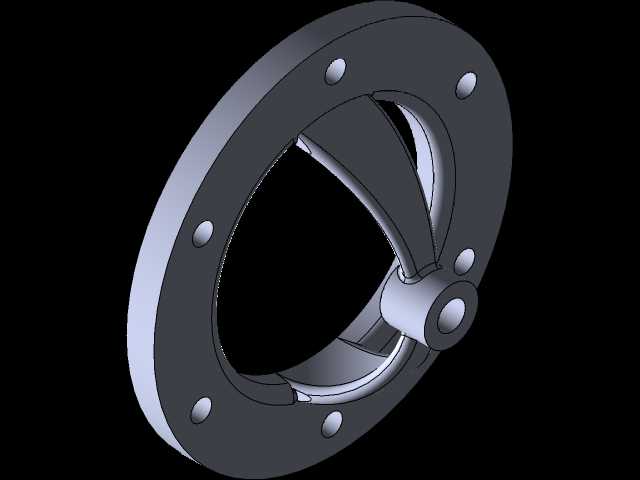

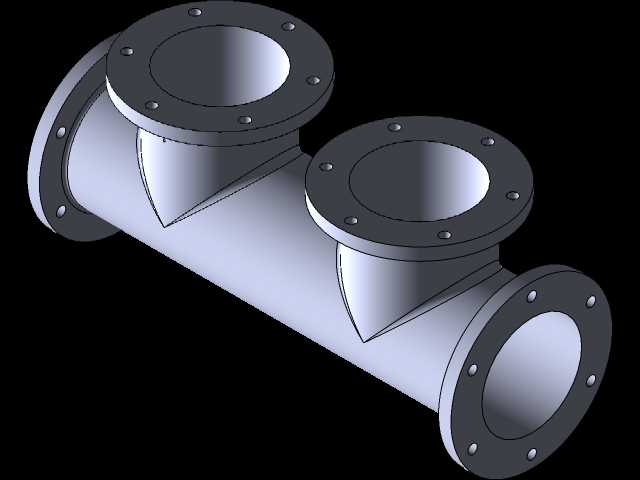

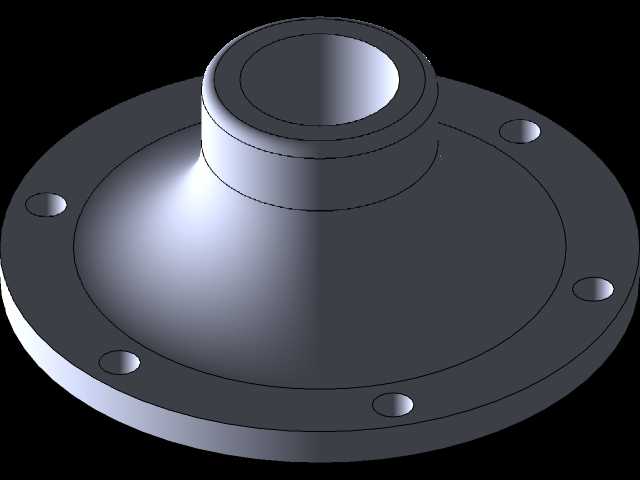

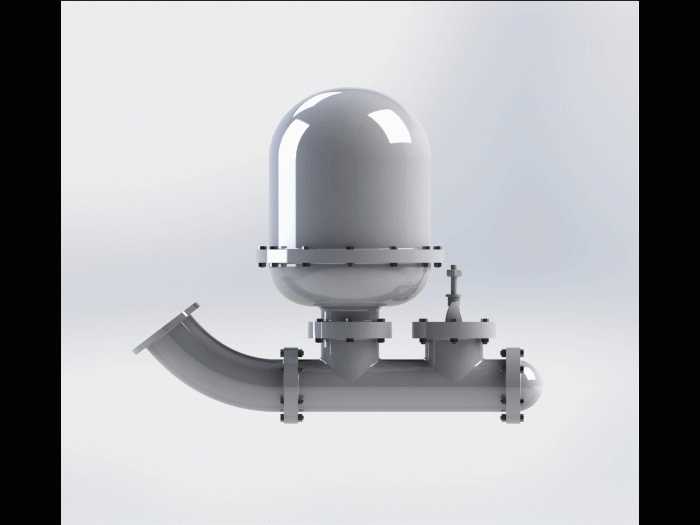

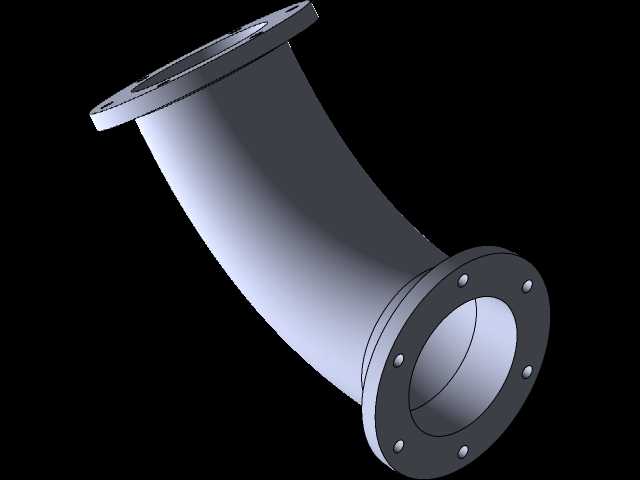

这款3寸驱动管液压柱塞泵主要面向中小流量高压流体输送场景，在液压动力系统、小型化工流体输送、农田节水灌溉加压、工程机械辅助液压回路等场景中都能适配使用，核心作用是依靠柱塞在缸体内部的往复运动，改变密封工作腔的容积来完成流体的吸入与加压输出，相比普通离心泵能够提供更高的输出压力，同时在输送带有微小杂质的流体时也能保持稳定的工作状态，不易出现叶轮卡滞的问题。从功能特性来看，这款泵体采用上置蓄能腔的结构设计，顶部的圆顶蓄能腔可以在柱塞往复做功的过程中缓冲输出管路的压力脉动，让输出的流体压力更加平稳，减少管路因为压力波动产生的振动与异响，延长整套管路系统的密封件使用寿命。横向布置的主通流管路采用3寸通径设计，能够匹配常规工业流体管路的安装口径，侧面的弯管接口为流体输入端，采用法兰连接结构，安装时可以根据现场管路走向调整弯管的朝向，降低现场安装的改造成本；主通流管路上集成的小型控制阀组件，可以实现输出压力的手动调节与过载溢流保护，当系统压力超过设定阈值时能够自动泄流，避免泵体因为超压出现密封损坏或者壳体开裂的问题。在设计思路上，这款泵体整体采用模块化的法兰拼接结构，所有的腔体连接位置都采用螺栓法兰加密封垫的连接形式，不需要复杂的焊接工艺，后期维护时可以单独拆卸磨损的柱塞组件或者密封件，不需要整体更换泵体，大幅降低了设备的全生命周期使用成本。外形结构上，整体采用对称式布局，重心落在横向主管道的轴线上，安装时可以通过主管道两端的法兰直接固定在管路上，不需要额外设计复杂的安装支架，安装边界预留了足够的螺栓操作空间，现场施工时不需要特殊工具就能完成组装；所有的连接螺栓都采用外露式设计，日常巡检时可以直观检查螺栓的紧固状态，及时发现松动隐患。泵体的过流部件都采用圆弧过渡设计，减少流体在腔体内部的阻力损失，提升泵的工作效率，同时避免流体在腔体内部出现滞留死角，减少杂质沉积对泵体造成的磨损。
