汽车液压助力动力转向器结构设计

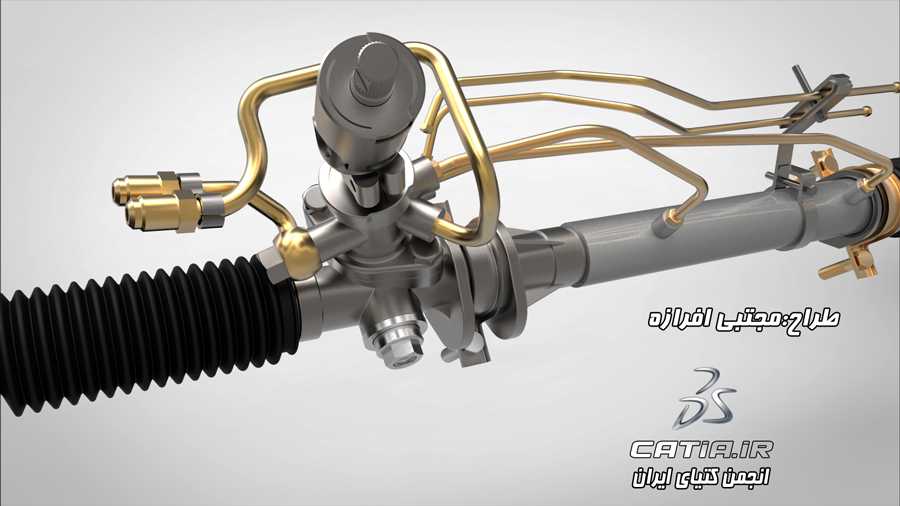

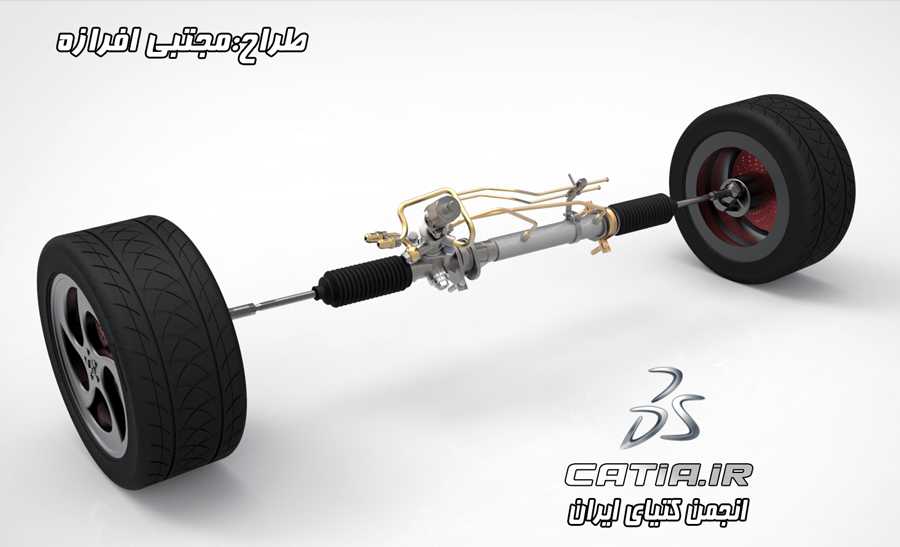

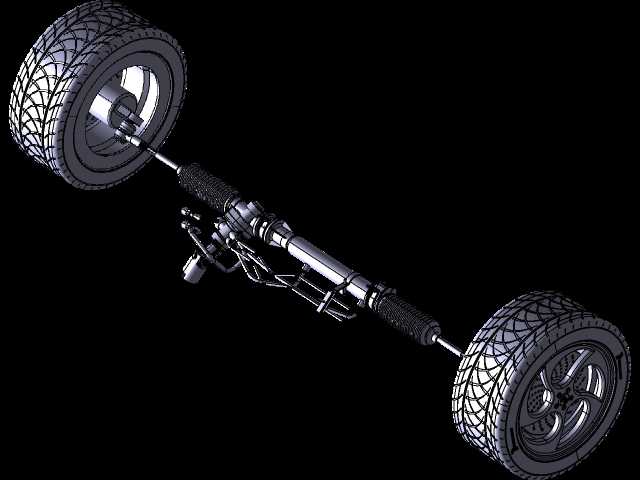

在民用乘用车辆与轻型商用车辆的底盘系统中，液压助力动力转向器是承担转向力放大、转向动作精准传递的核心执行部件，直接决定车辆的操控手感、转向响应速度与行驶安全性能，广泛适配前置前驱、前置后驱等多种驱动布局的量产车型，覆盖从紧凑型家用轿车到轻型货运车辆的配套需求。该转向器采用齿轮齿条式核心传动结构，输入端连接车辆转向柱与方向盘，输出端通过横拉杆接头连接两侧车轮转向节，将驾驶员施加在方向盘上的旋转力矩转化为齿条的横向直线位移，同时借助液压助力模块降低驾驶员的操作力，即便在低速挪车、原地转向的工况下，也能让转向操作轻盈顺畅，高速行驶时又能保留适度的路感反馈，避免转向过于灵敏引发的行驶失控风险。从结构设计来看，整体采用一体化铸铝壳体搭配钢制传动副的组合，既保证核心受力部件的结构强度，又能控制总成重量，降低底盘簧下质量提升行驶质感；外部布设的多组高压液压管路采用硬管与接头组合的布局，精准匹配转向阀组的油道走向，避免管路与周边悬架部件、车架结构发生运动干涉，管路端部的密封接头采用标准锥面密封结构，可长期承受液压系统的高压脉冲，杜绝助力油渗漏问题。输入端的控制阀组采用转阀结构，可根据方向盘的转动角度与力矩大小，精准分配高压助力油到齿条两侧的助力腔，借助油压差推动齿条移动实现助力效果，齿条外侧的波纹防尘套采用耐油橡胶材质，可阻挡路面泥沙、积水进入壳体内部磨损传动副，延长部件使用寿命。在安装边界设计上，壳体上预留的三个安装衬套点位严格匹配量产车型的副车架安装孔位，衬套内部采用橡胶减震结构，可过滤路面颠簸传递到方向盘的震动，总成的横向尺寸、输入端伸出长度、齿条行程都严格对应目标车型的前轮转向角设计要求，既保证内侧车轮最大转向角满足转弯半径要求，又不会出现转向超程导致的机构卡滞，所有外接液压管路的接头位置都预留足够的操作空间，方便整车装配环节的油管对接与后期维护检修。
