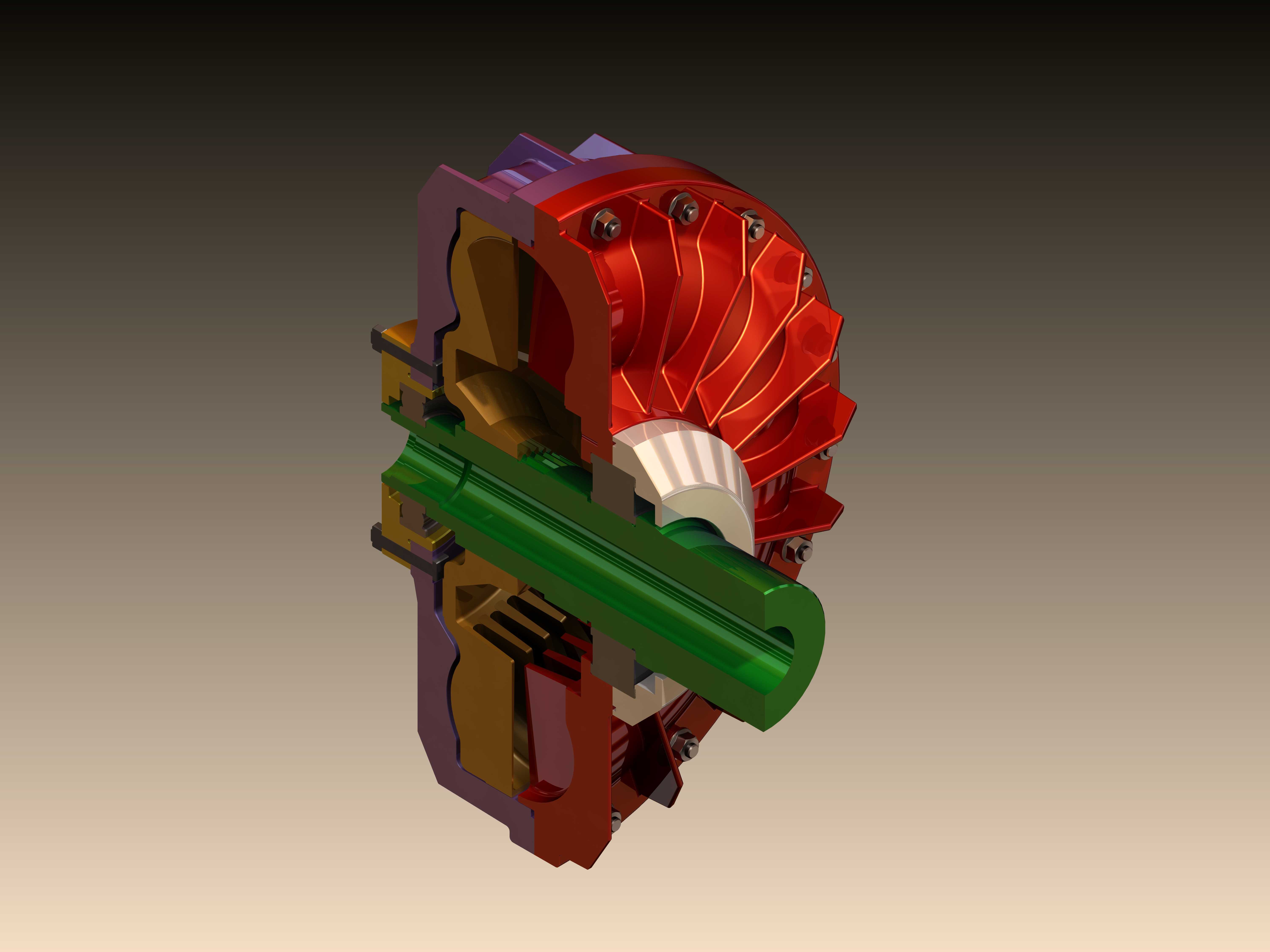

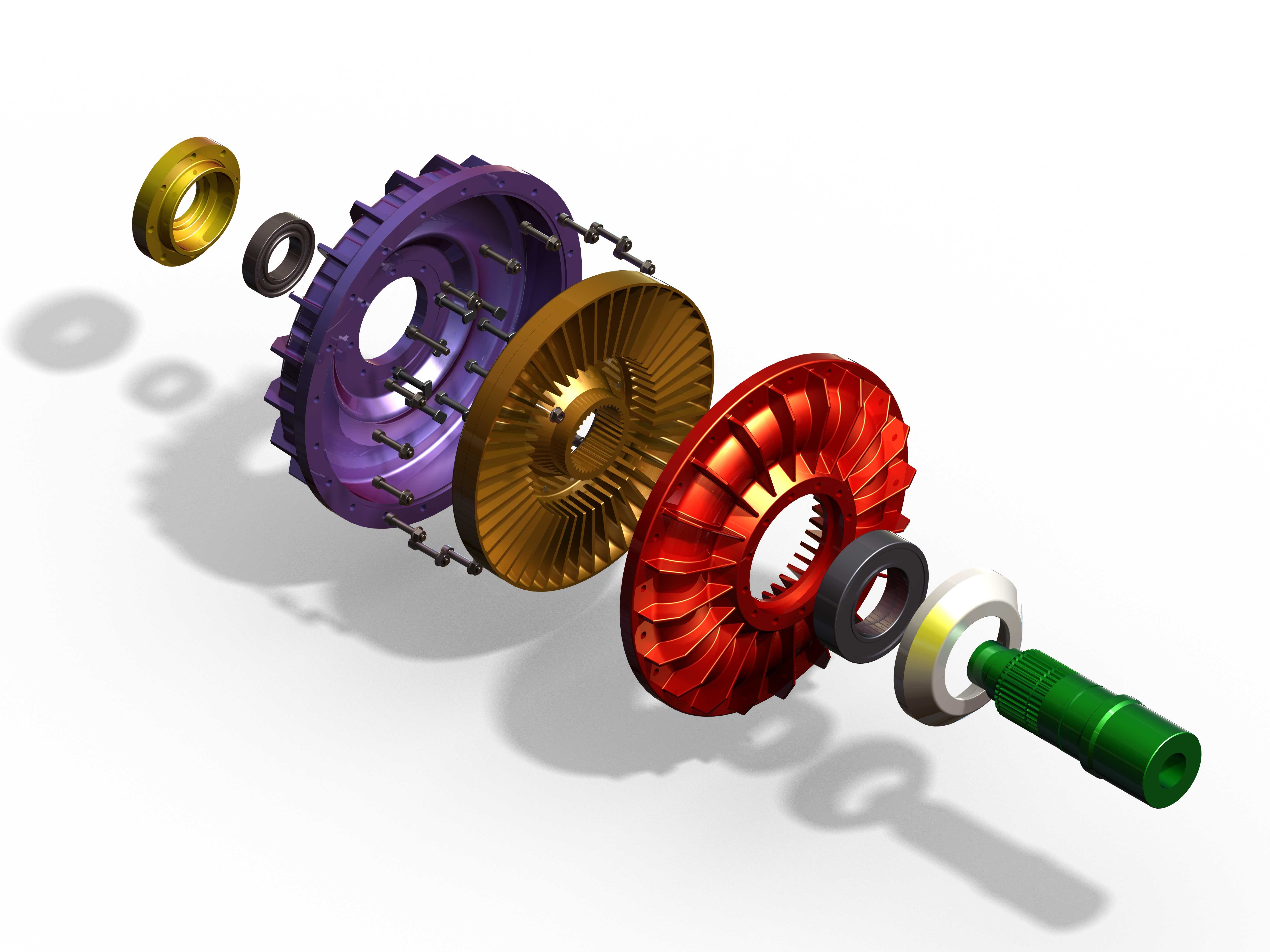

汽车液力变矩器传动结构爆炸展示

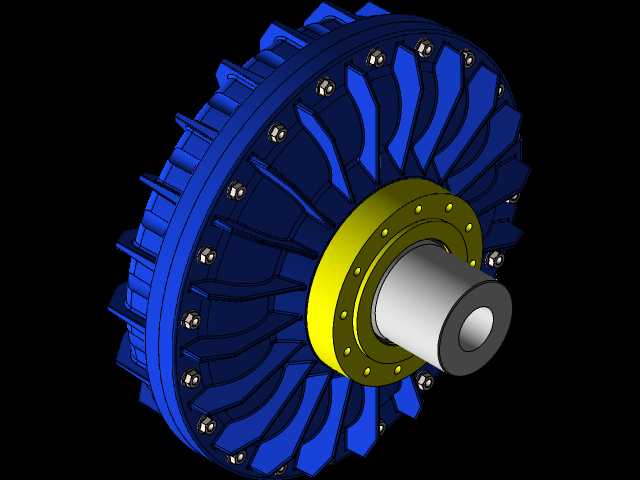

该结构为乘用车自动传动系统核心的液力变矩器总成，主要应用于搭载自动变速箱的民用乘用车、轻型商用车辆传动回路中，安装位置处于发动机飞轮与变速箱输入轴之间，承担动力柔性传递、扭矩放大、转速匹配、平顺换挡的核心作用，是自动变速传动系统中替代干式离合器实现软连接的关键部件。整套结构采用同轴串联布局，从动力输入端到输出端依次布置泵轮组件、导轮组件、涡轮组件、单向离合器、锁止摩擦片、输出花键轴，各部件沿中心轴线依次排布，整体最大外轮廓直径适配主流横置前驱变速箱的安装舱位，轴向总长度控制在变速箱输入腔的预留安装边界内，可直接匹配对应排量发动机的飞轮安装孔位，无需额外改动周边机舱布局。设计过程中优先考虑动力传递的平顺性与扭矩放大效率，泵轮与发动机飞轮刚性连接，随发动机曲轴同步转动，搅动腔体内的传动油形成高速循环油流，油流冲击涡轮叶片带动涡轮转动，将动力传递至变速箱输入轴；导轮通过单向离合器固定在导轮轴上，在低速工况下改变油流方向，实现扭矩放大效果，当涡轮与泵轮转速趋近时，单向离合器解锁，导轮随油流自由转动，降低传动损耗；锁止摩擦片布置在泵轮壳体与涡轮轮毂之间，在高速巡航工况下压紧，实现泵轮与涡轮的刚性连接，消除液力传动的滑转损耗，提升整车燃油经济性。各部件的叶片曲面采用流体仿真优化设计，泵轮与涡轮的叶片角度匹配不同转速区间的油流走向，导轮叶片的曲面弧度兼顾低速扭矩放大系数与高速传动效率，单向离合器的楔块结构保证导轮仅能沿单方向转动，避免高速工况下油流反向冲击导轮造成动力损耗；输出轴端采用渐开线花键与涡轮轮毂连接，保证大扭矩传递下的连接可靠性，各密封环槽位置预留密封件安装位，避免传动油泄漏影响传动效率。整套结构的安装边界完全适配主流前驱车型的动力舱布局，外部壳体的连接螺栓孔位与发动机飞轮、变速箱壳体的安装位完全对应，可直接替换同规格的传统液力变矩器部件，在低速起步、爬坡工况下可提供最高2.2倍的扭矩放大效果，高速巡航工况下锁止机构接合后传动效率可达95%以上，有效降低换挡过程中的动力冲击，提升整车行驶平顺性，同时可吸收发动机输出端的扭转振动，减少振动向变速箱传递，延长传动系统各部件的使用寿命。
