重型链板板式给料输送设备结构设计

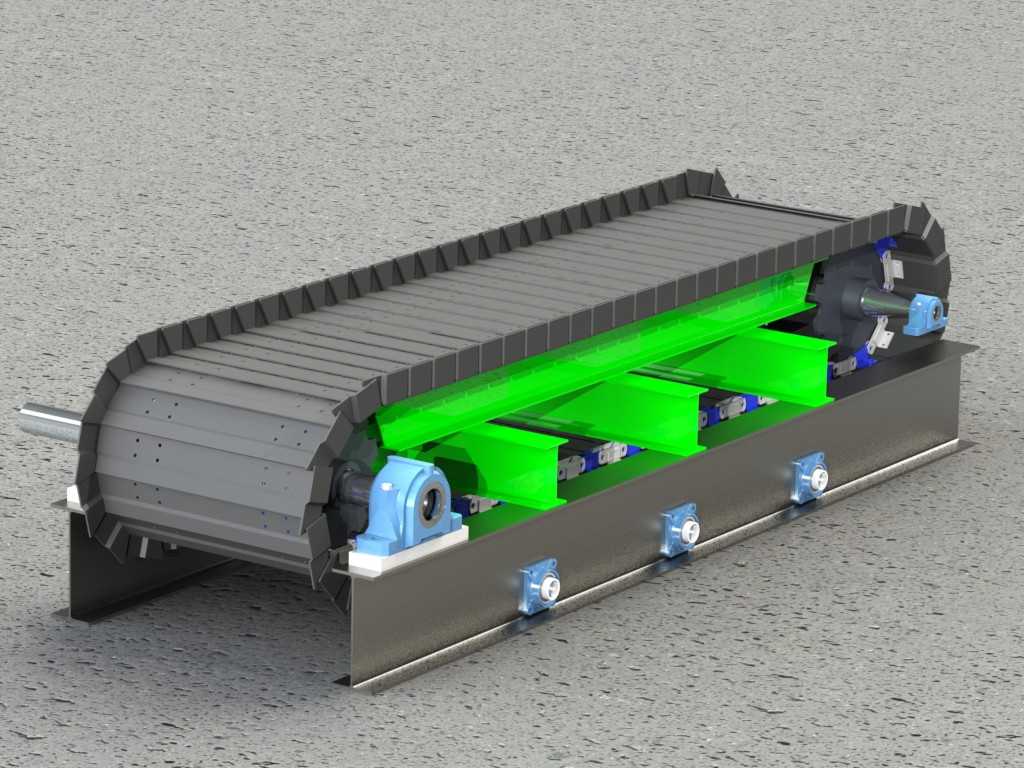

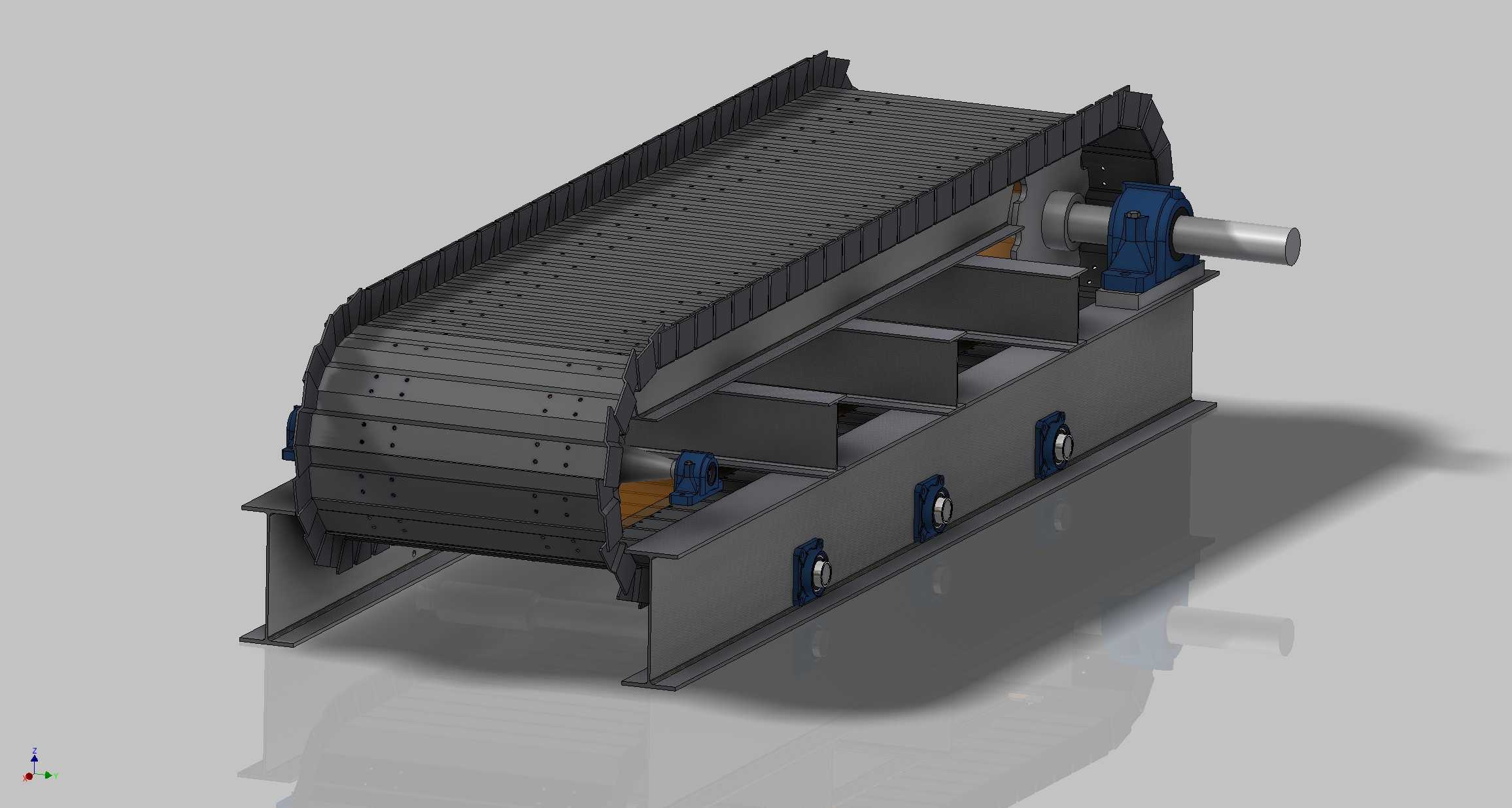

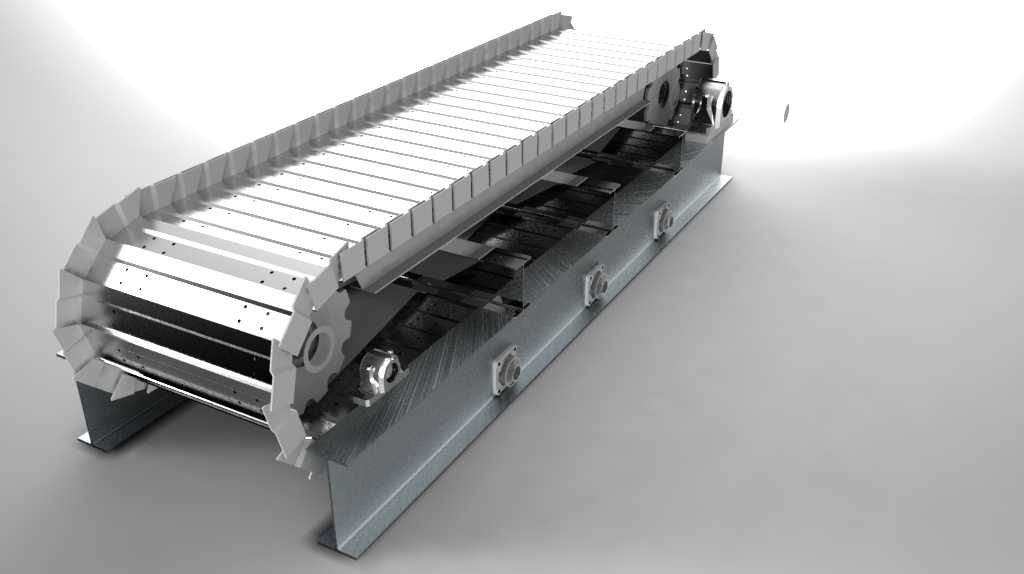

这款板式给料设备主要应用于矿山、冶金、建材、煤炭等行业的散状物料输送给料环节，常布置在原料仓与初级破碎设备之间，承担大粒度、高磨蚀性物料的均匀给料任务，可承受大块物料的冲击载荷，适配高温、高粉尘、重载的恶劣作业工况，能够稳定完成从储料环节到破碎、筛分环节的物料衔接输送，避免后续工序因给料不均出现设备空转或过载堵料的问题。设备实际运行过程中，依靠带挡边的金属链板作为承载构件，通过两端的传动滚筒带动链板循环运转，将落在链板面上的物料从受料端匀速输送至卸料端，链板侧边的挡边结构可防止物料在输送过程中撒落，底部的托辊组为链板提供连续支撑，抵消大块物料下落的冲击荷载，保证承载面运行平稳，不会出现局部凹陷变形的问题。在设计思路上，整体采用模块化的机架结构，主体机架采用型钢焊接成型，保证整体刚性的同时便于现场分段吊装拼接，传动端配置带座轴承支撑的主轴组件，轴承座采用可调式安装结构，可在长期运行磨损后调整链板张紧度，避免链板跑偏打滑；驱动侧预留了通用的动力安装接口，可根据现场产能需求匹配不同功率的减速驱动单元，无需改动主体机架结构。从安装边界来看，设备整体采用卧式长条形布局，受料端可直接对接原料仓出料口，卸料端高度适配常规颚式破碎机、反击式破碎机的进料口高度，设备宽度方向预留了足够的检修操作空间，两侧的机架侧面预留了防护板安装位，可根据现场需求加装防尘密封罩，减少作业过程中的粉尘外溢；设备底部的支撑脚采用可调式地脚结构，可适应现场地面的不平整情况，保证设备安装后整体水平度符合运行要求，避免链板运行时出现偏载磨损。链板采用冲压成型的高强度钢板拼接而成，单块链板之间采用铰接连接，可顺畅绕过两端的传动滚筒，链板表面做了耐磨处理，可长期承受高磨蚀性物料的摩擦，延长易损件的更换周期，降低设备日常维护的工作量。
