113kV级带载分接开关配电自耦变压器

这款高压配电自耦变压器主要应用于113kV电压等级的区域输配电网络中，承担着高压电网与中压配电网络之间的电压转换、电能分配与传输的核心职能，常见于大型工业园区、区域变电站、重工业生产集群的供电枢纽位置，能够在60Hz工频供电场景下稳定输出适配的配电电压，为下游用电设备提供可靠的电能支撑，可在不中断供电的前提下完成电压档位调整，适配电网负载波动下的电压稳定需求，避免传统无载调压需要断电操作带来的生产停滞、供电中断问题。

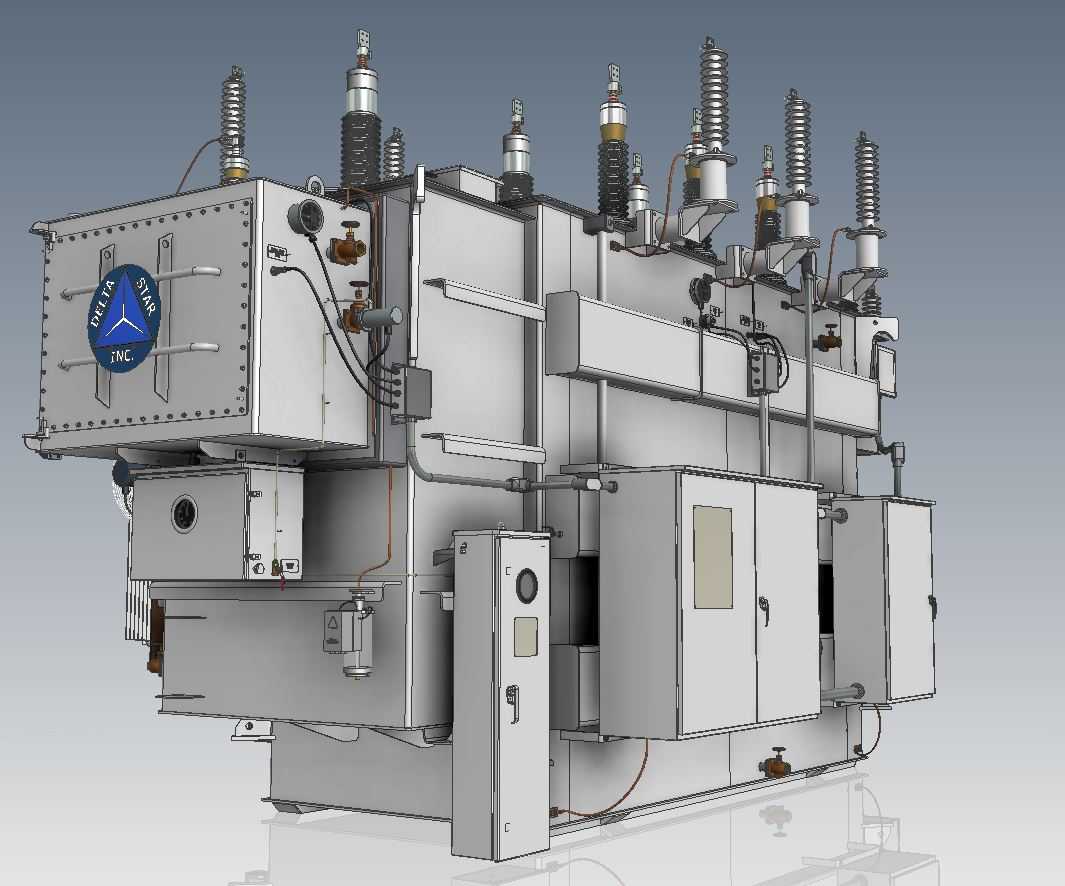

从设备功能特性来看，该设备为三相自耦结构设计，额定容量达到50MVA，自身具备完善的油路循环散热结构，顶部布置的多组高压绝缘套管承担高压侧的进线绝缘与连接功能，套管的爬电距离与绝缘等级完全匹配113kV电压等级的户外运行要求，可应对雨雾、粉尘等复杂户外环境下的绝缘防护需求。设备侧面布置的控制柜体集成了分接开关的操作机构、油温监测、油位监测、压力保护等附属组件，能够实时反馈设备运行状态，在出现油温异常、油位过低、内部压力超限时触发保护动作，保障设备运行安全。设备本体采用全密封焊接油箱结构，避免内部绝缘油与外界空气直接接触，延缓绝缘油老化速度，延长设备的维护周期与整体使用寿命。

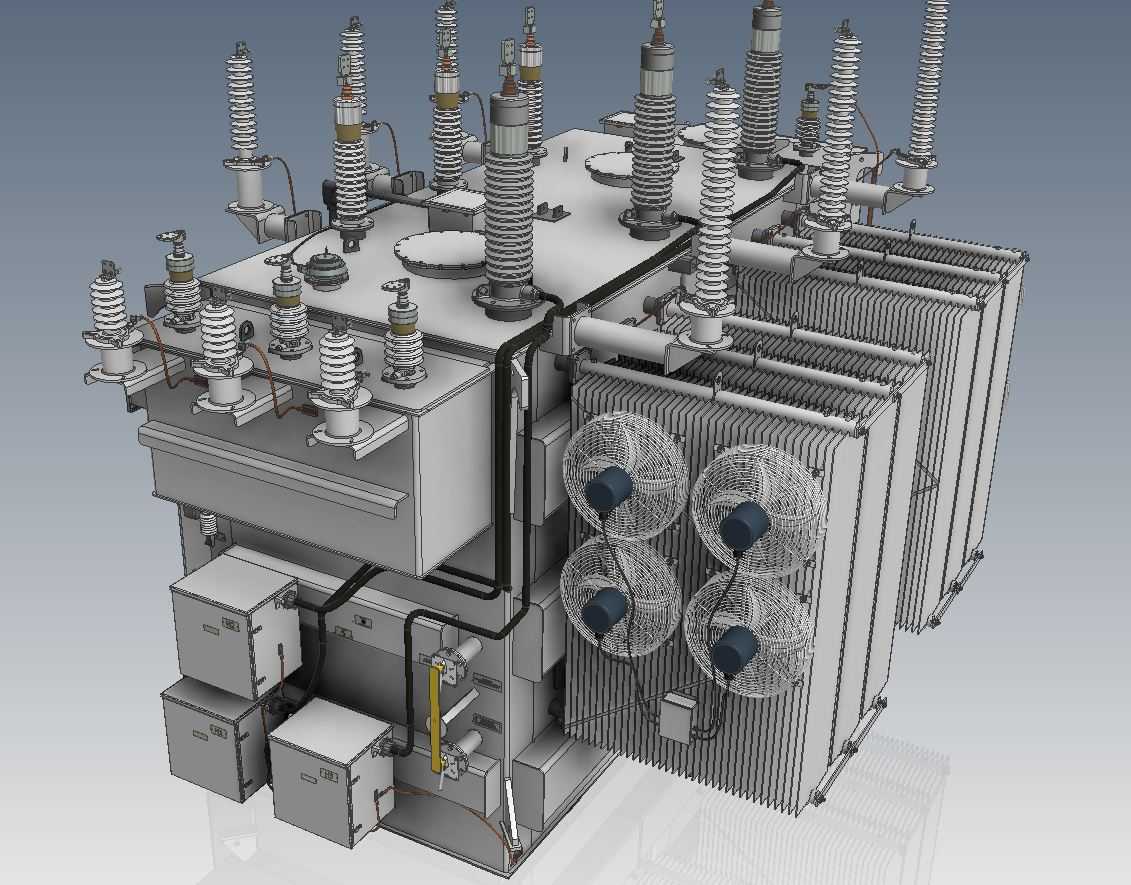

在设计思路上，该模型还原了真实设备的布局逻辑：高压套管按照三相相序对称布置在油箱顶部，兼顾接线操作空间与电气安全距离要求，避免不同相之间的空气间隙不足引发放电风险；散热管路沿油箱侧壁合理排布，保障绝缘油在自然循环过程中能够充分带走绕组与铁芯产生的热量，无需额外强制风冷结构即可满足额定负载下的散热需求；侧面的控制柜、端子箱、取油样阀门、接地端子等附属部件均按照现场运维的操作需求布置在便于人员操作的高度位置，降低日常巡检与维护的操作难度。

从安装边界来看，设备整体为长方体落地式安装结构，底部预留有标准的安装固定基座位置，安装时需要预留足够的周边安全距离，高压侧进线方向需要预留母线连接与绝缘安全空间，侧面运维通道需要满足人员巡检、操作分接开关、取油样等作业的空间需求，顶部需要保留高压接线的安全净距，避免与其他构架距离过近引发放电风险。设备整体的外部接口、部件布局完全还原真实产品的安装要求，可用于变电站布局规划、运维培训、输变电场景可视化演示等场景，帮助设计人员提前校验安装空间合理性，优化变电站的整体布局方案。
