电力设备用变压器安装支撑金属架结构

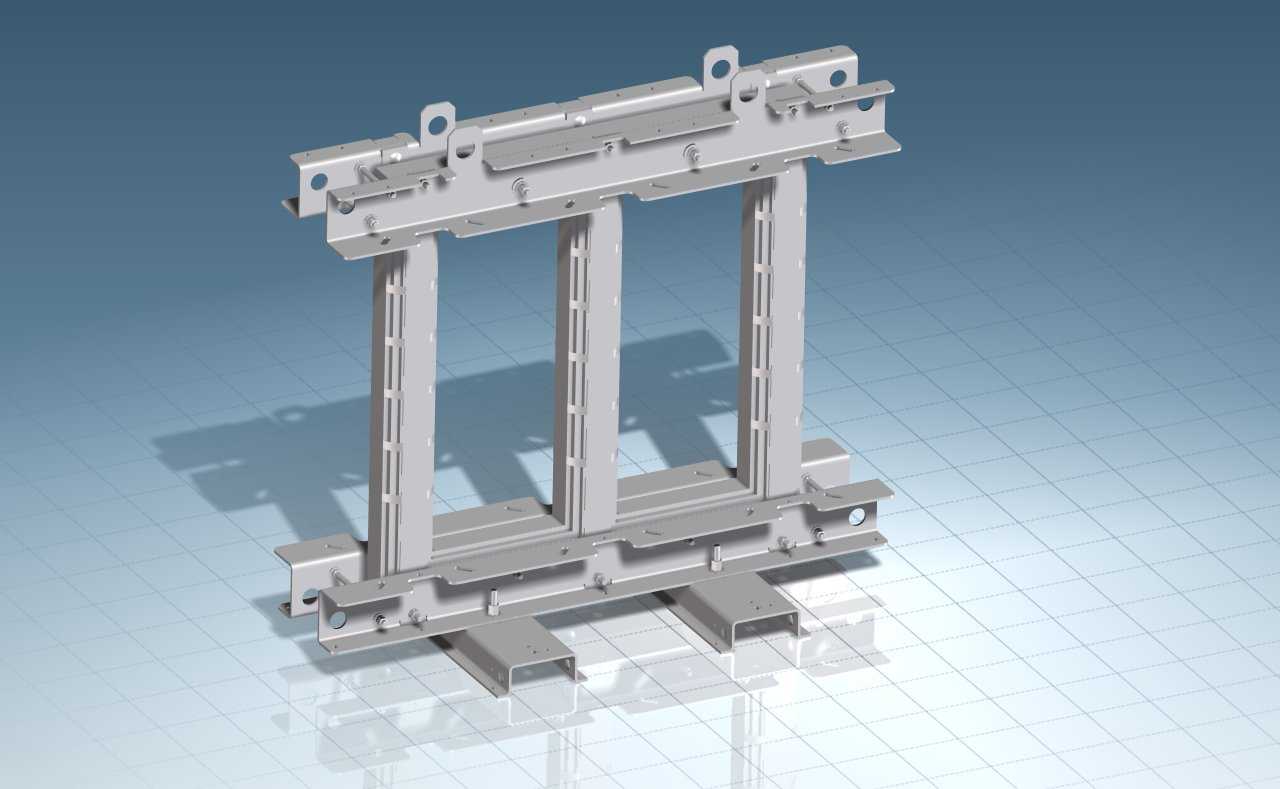

该金属安装构件主要应用于配电系统、工业成套电气柜、户外预装式变电站等场景中，承担变压器本体的承载、定位与固定功能，是变压器安装环节中保障设备运行稳定性的核心配套结构件。在实际使用场景中，这类安装架需要适配不同容量等级的干式或油浸式配电变压器，既要承载变压器自身的全重，抵消设备运行过程中产生的微幅振动，还要预留足够的电气安全间隙，保障接线、运维操作的操作空间，同时适配现场不同的安装基面，无论是槽钢预埋基础还是混凝土安装平台都能完成可靠固定。从功能特性来看，该安装架采用上下分层的框架式结构设计，上层横梁设置多组带定位孔的安装耳位，可直接匹配变压器底部的标准安装孔距，无需额外打孔适配；三根竖向支撑立柱采用等距排布的加强型结构，立柱表面预留多组调节孔位，可根据实际安装需求微调上层承载面的水平度，同时兼顾结构减重与承重强度的平衡；下层底座设置多组向外延伸的固定支脚，支脚处预留长圆形安装孔，可抵消现场基础施工带来的孔位误差，降低现场安装的对位难度。在设计思路上，该结构优先遵循电力安装的安全规范要求，整体采用等电位连通的金属结构设计，所有连接点位都保证可靠的电气导通，可直接作为变压器接地系统的组成部分，无需额外增设接地跨接件；结构受力经过合理分配，上层承载梁的受力点直接对应竖向立柱的传力路径，避免横梁出现悬臂受力的薄弱点，所有弯折位置都设置加强翻边，提升钣金结构的抗形变能力，即使在长期承重、户外温变环境下也不会出现结构蠕变变形。从安装边界来看，该安装架的整体宽度适配常规100-630kVA容量配电变压器的底部安装尺寸，上层安装耳的孔距覆盖行业通用的变压器底脚安装标准，下层支脚的固定孔位间距适配常规配电房基础槽钢的排布间距，整体安装高度预留了变压器底部接线、散热通风的所需空间，既不会因高度过高导致设备重心不稳，也不会因间隙不足影响底部空气流通散热，同时整体结构的边缘都做了钝化处理，避免安装运维过程中出现划伤风险，所有外露面都可适配热镀锌或喷塑的表面处理工艺，满足户内、户外不同使用场景的防腐蚀要求。
