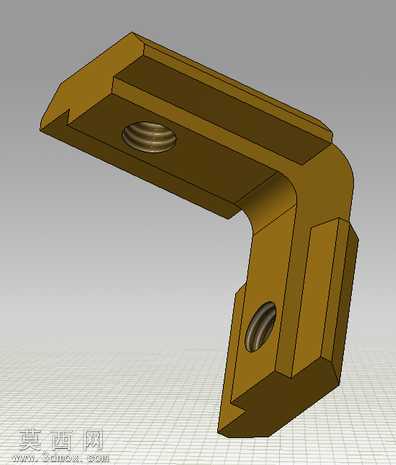

博世力士乐L型异形铝制紧固螺母零件

本零件为适配博世力士乐设备的L型异形紧固连接件，整体采用铝合金材质设计，在三维建模过程中，首先基于零件的实际安装适配需求绘制二维截面草图，精准勾勒出L型弯折的整体外轮廓，对两个相互垂直的安装面分别做厚度参数定义，保证零件整体结构强度的同时控制整体重量，适配轻量化安装需求。建模过程中重点处理两处内螺纹孔的结构设计，一处位于水平安装面的中心区域，另一处位于垂直安装面的居中位置，两处螺纹孔均按照标准内螺纹参数做螺旋切除特征，还原真实螺纹的牙型结构，保证后续装配过程中与对应螺栓的配合精度。零件的外边缘全部做圆角过渡处理，避免尖锐棱角带来的安装划伤风险，同时在弯折衔接处做加强筋结构优化，提升L型拐角位置的结构强度，避免受力时出现断裂变形。材质渲染阶段选用阳极氧化金色铝合金材质，调整金属粗糙度、反射率参数，还原铝制五金件的真实金属质感，同时对螺纹孔内部做深色材质区分，清晰展现内孔的结构细节。模型采用iPart参数化设计思路，将该系列适配的5种规格变化全部整合在同一模型文件中，可通过参数切换快速调用不同尺寸的同系列零件，无需重复建模，大幅提升同系列零件的设计调用效率。建模过程中严格遵循零件的实际装配公差要求，对两个安装面的平面度、螺纹孔的位置度都做了参数约束，保证模型导出后可直接用于工程图生成、装配模拟以及后续的加工生产参考，整体结构紧凑，适配博世力士乐对应设备的内部安装空间，可实现两个垂直方向构件的稳定连接固定。
