机加工用楔形重复定位工装夹具

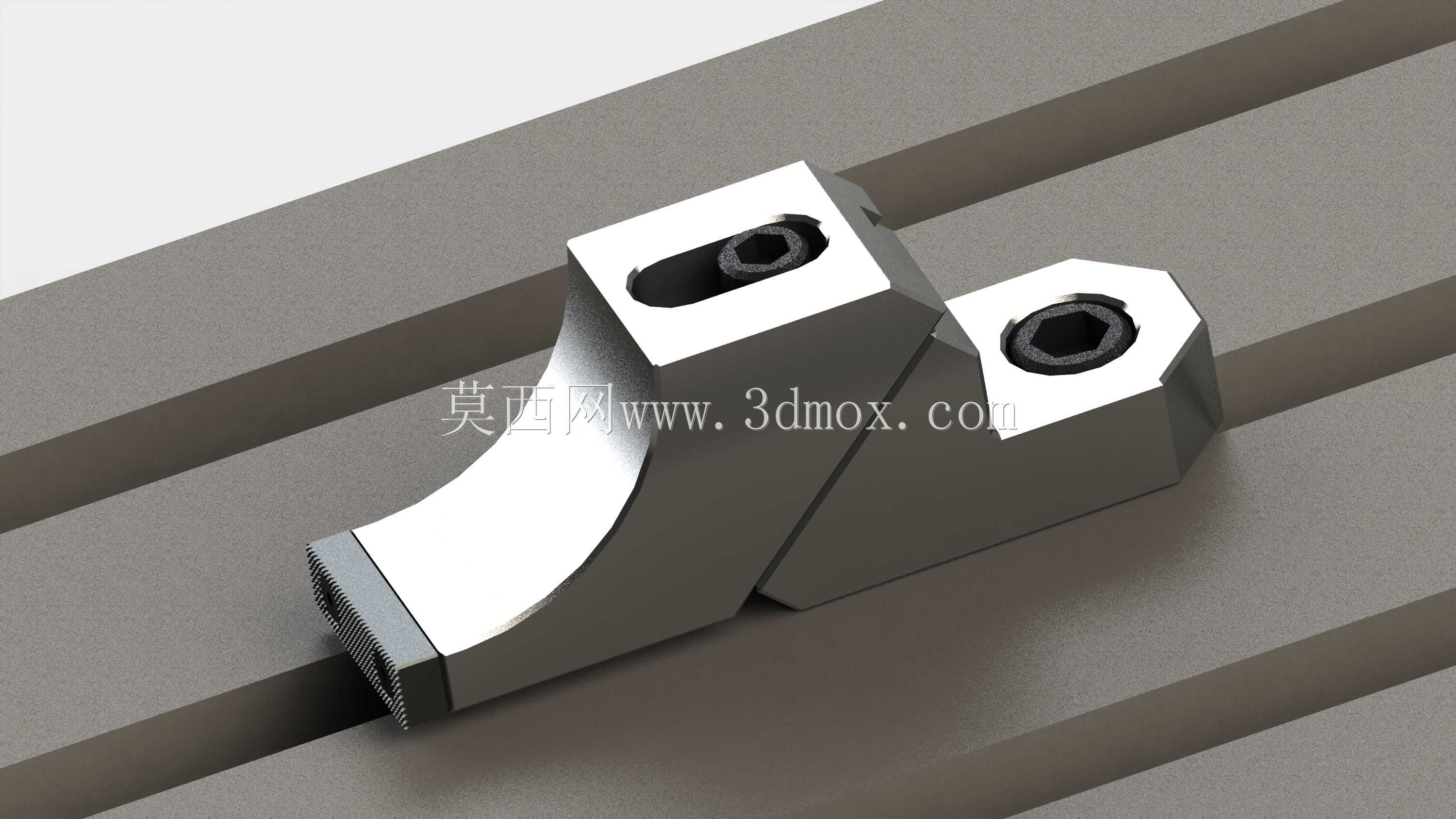

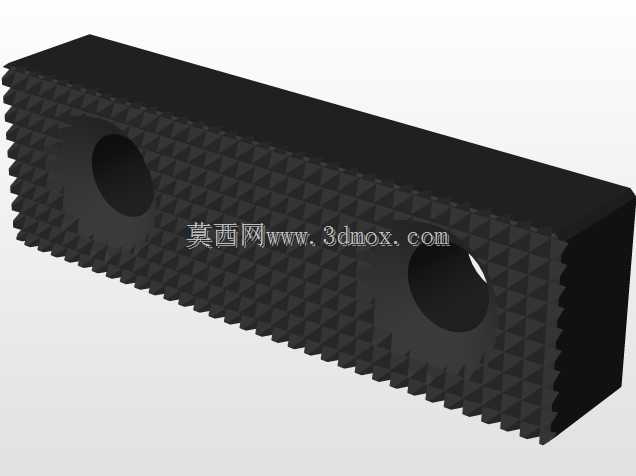

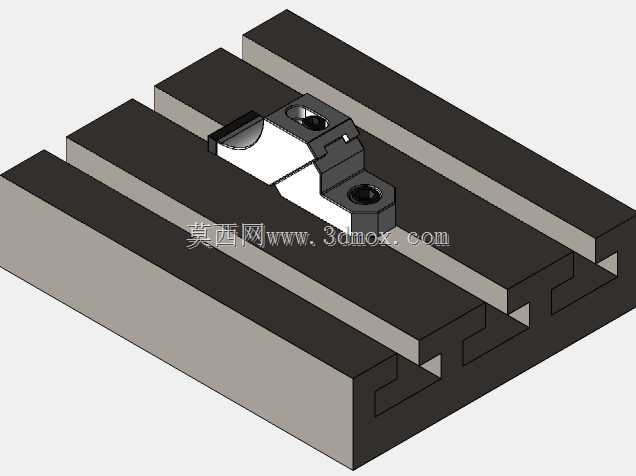

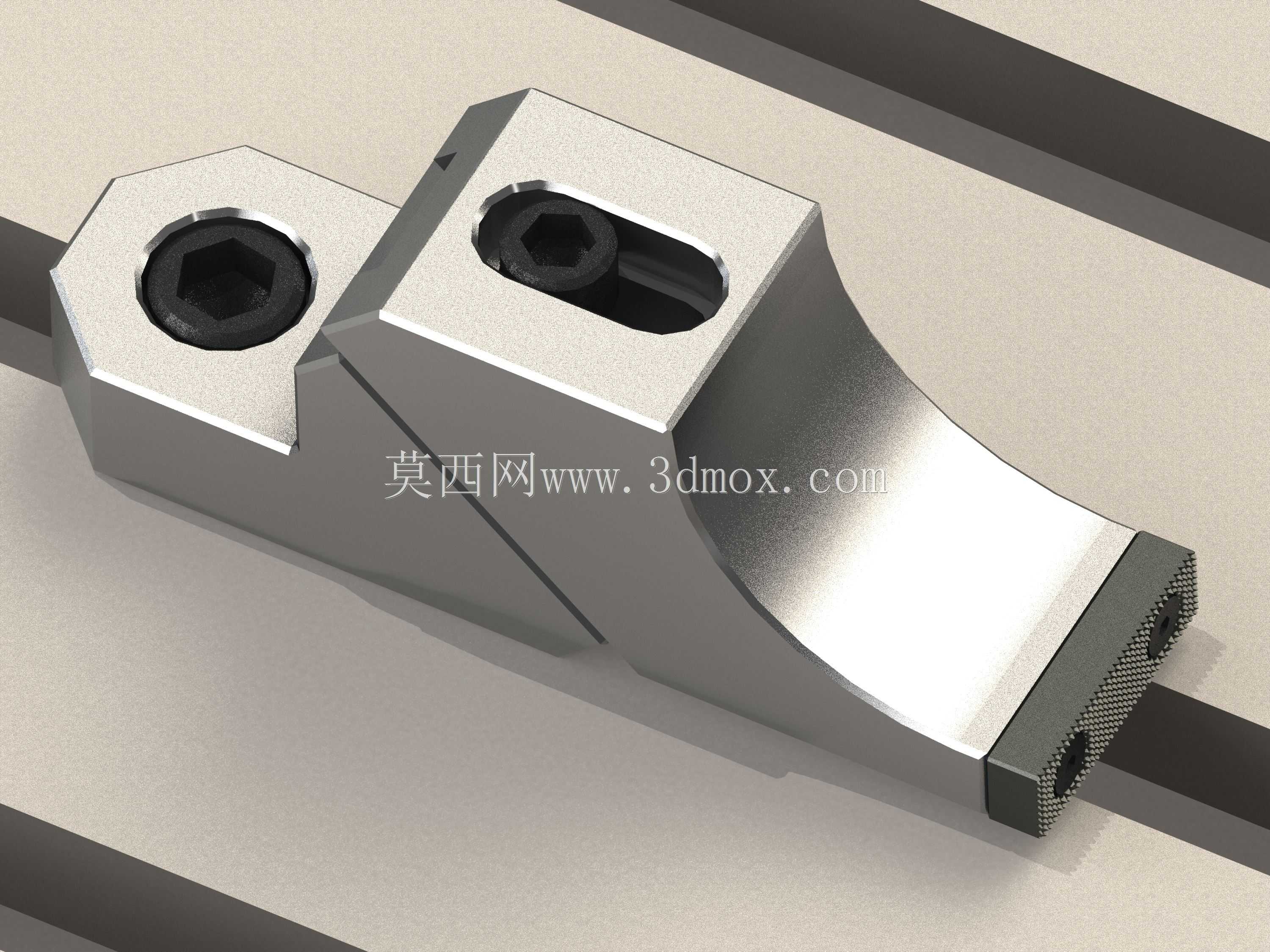

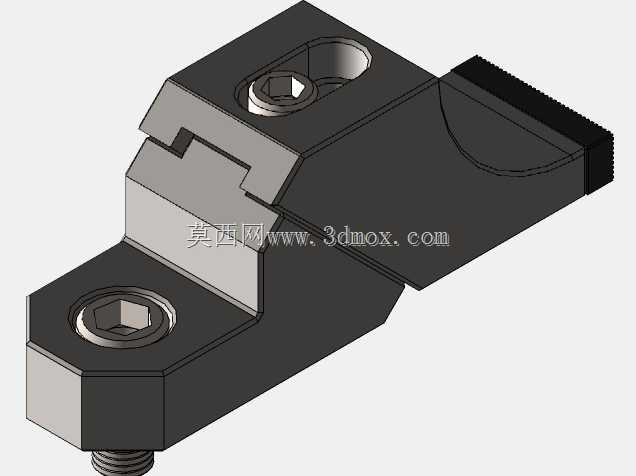

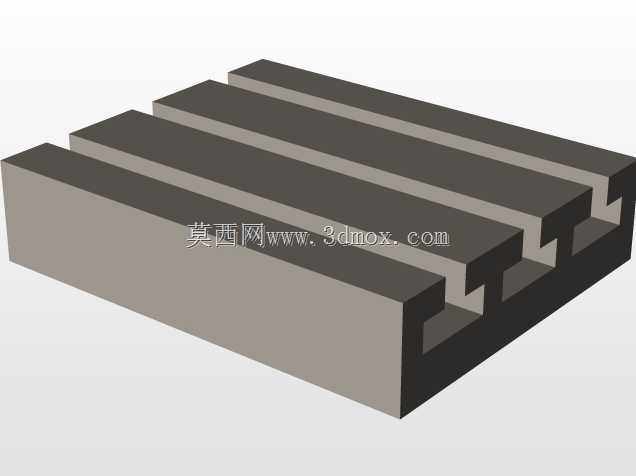

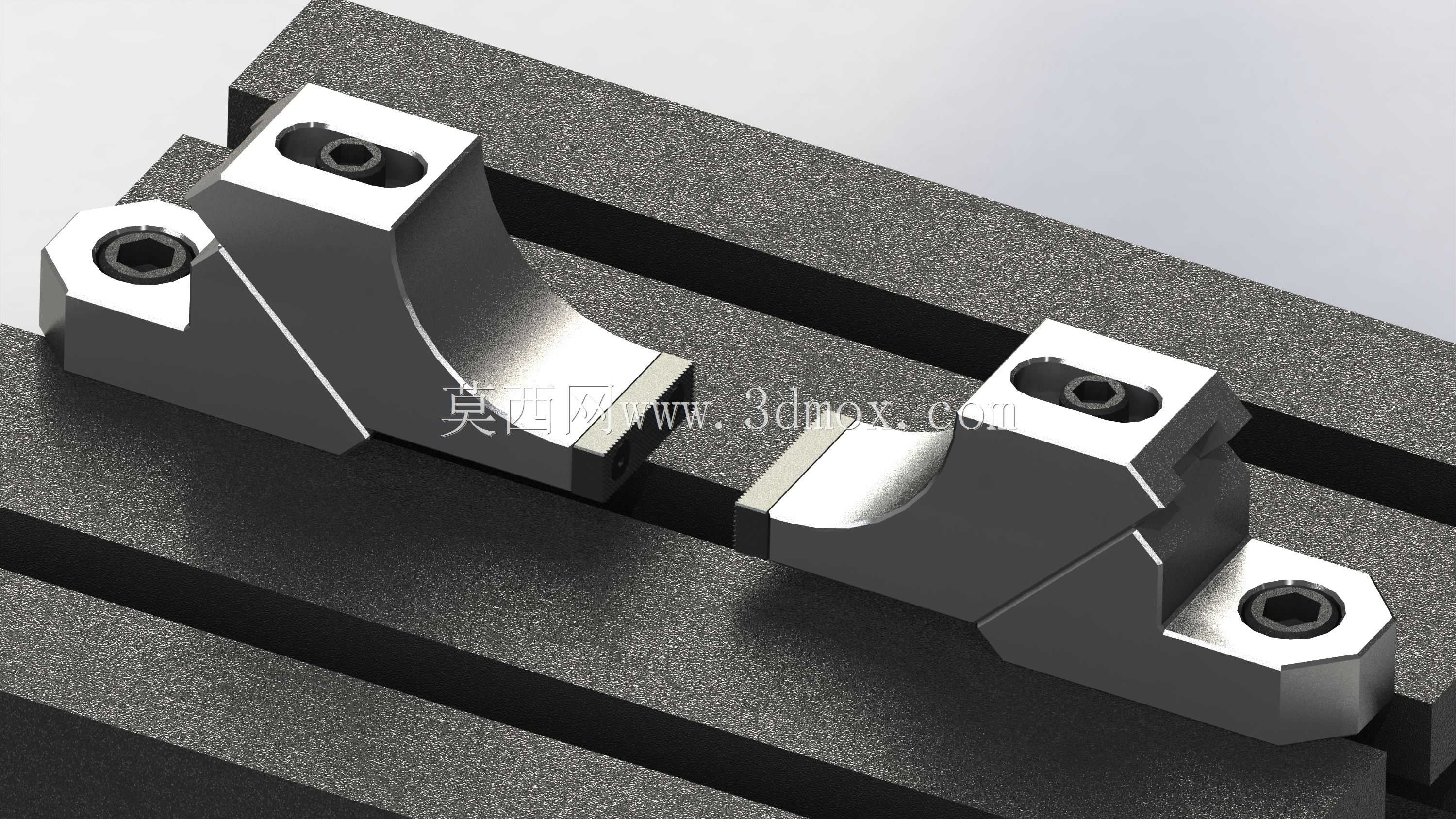

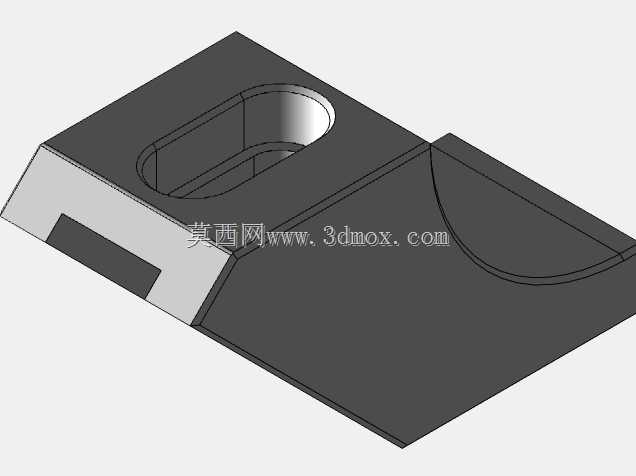

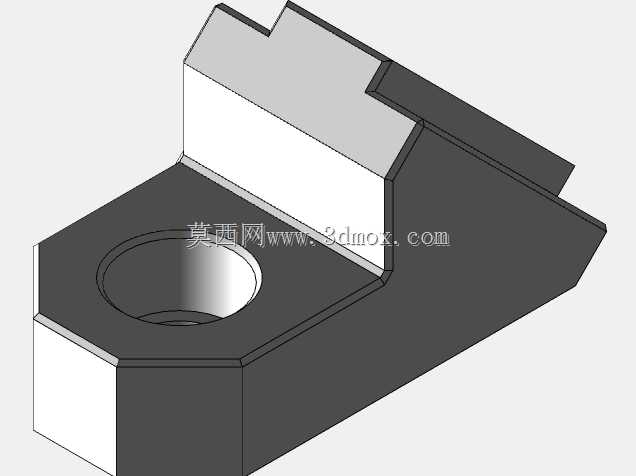

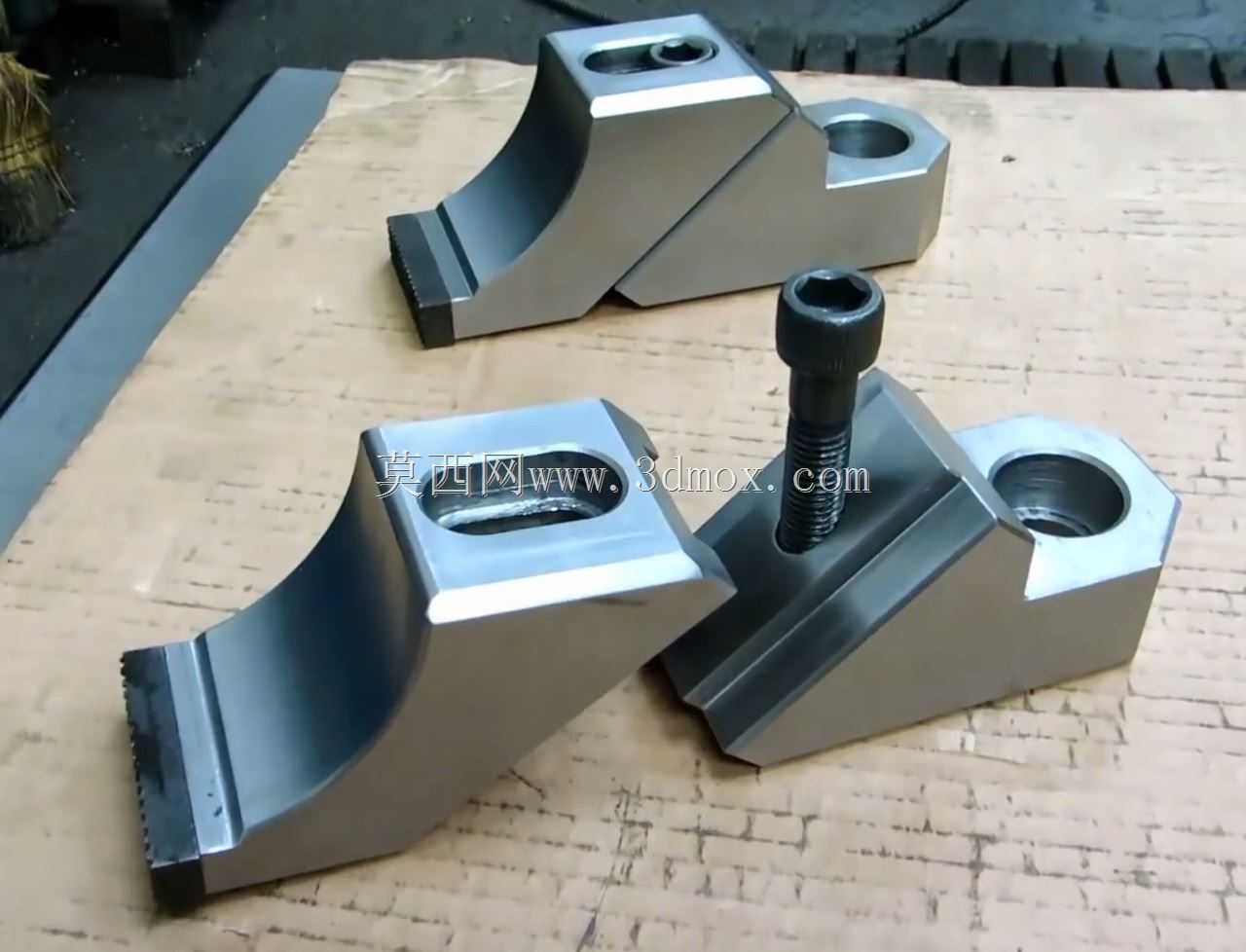

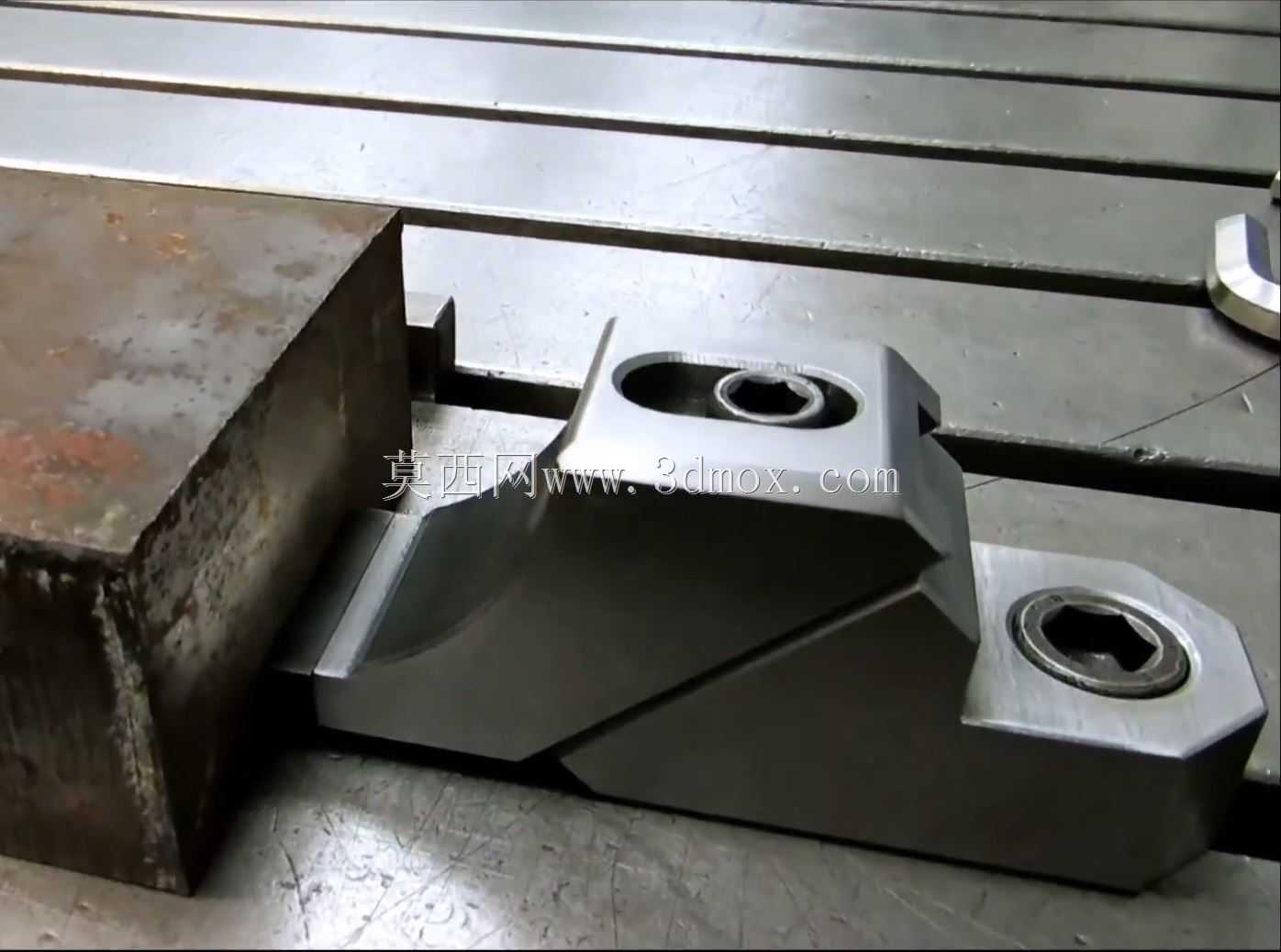

这款楔形夹紧工装是面向机加工工位设计的重复定位夹紧组件，主要适配带T型槽的机床工作台使用，可在铣削、磨削、钻削等常规机加工工序中完成中小型工件的侧向夹紧固定，也可适配工装平台的工位搭建，作为模块化装夹单元重复使用，替代传统的简易压板，减少装夹找正的辅助工时。整套夹具采用对称式楔形夹紧结构，两个夹体成对配合使用，依靠楔面的斜向推力实现工件的侧向抵紧，相比普通平口钳的装夹方式，它不会遮挡工件上方的加工区域，能给刀具留出充足的走刀空间，尤其适合需要五面加工的异形零件装夹场景。夹体的主体采用一体化的楔块结构设计，接触工件的夹持面做了圆弧过渡处理，既可以适配平面类工件的直边抵紧，也能贴合轴类、带圆弧轮廓工件的外壁，避免装夹时出现应力集中压伤工件表面的问题；夹体底部做了与T型槽匹配的定位凸台，安装时可直接嵌入工作台的T型槽内，限制夹体的横向窜动，保证装夹的位置精度。每个夹体配置一个内六角锁紧螺栓，螺栓穿过夹体端部的安装孔与工作台T型槽内的T型螺母配合，拧紧螺栓时即可带动楔块沿斜面向下滑动，将垂直方向的锁紧力转化为水平方向的夹紧推力，实现工件的无间隙抵紧；松开螺栓后夹体可快速沿T型槽滑动调整位置，适配不同尺寸规格的工件装夹需求。夹体的安装边界充分考虑了常规机床T型槽的间距参数，两个夹体的中心距可在100mm至300mm范围内自由调整，单夹体的高度控制在50mm以内，不会超出小型加工中心的Z轴安全干涉边界，夹持面的有效行程为8mm，可兼容工件的尺寸公差，无需额外加装垫片即可完成装夹。整套夹具的受力结构经过优化，楔面的倾斜角度设置为7度，具备可靠的自锁特性，加工过程中受切削振动影响也不会出现夹紧松动的问题，夹体的非接触面做了倒角去毛刺处理，安装调整时不会划伤工作台表面，适合在批量零件加工、工装夹具改制、小批量定制生产等场景中使用，可有效提升装夹效率，降低工装制作成本。
