手动立式快速拨动夹紧夹具结构

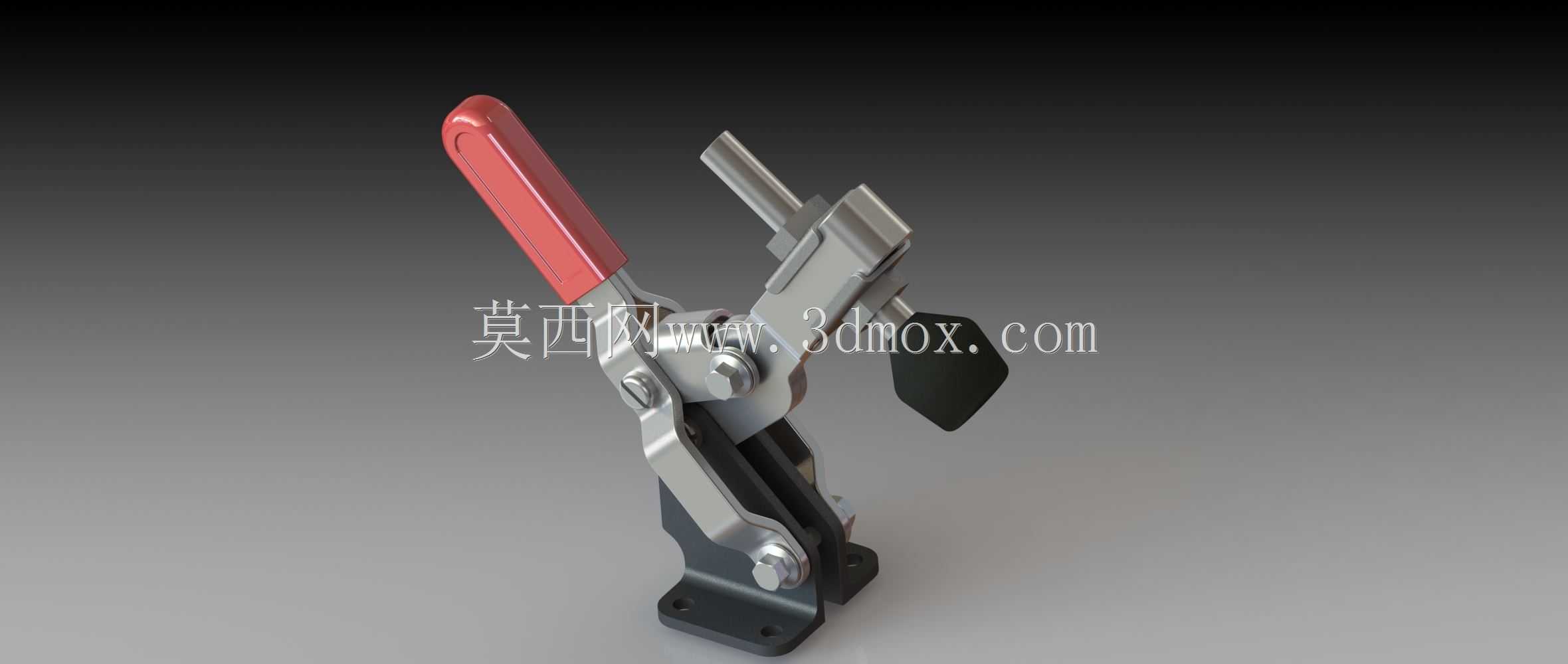

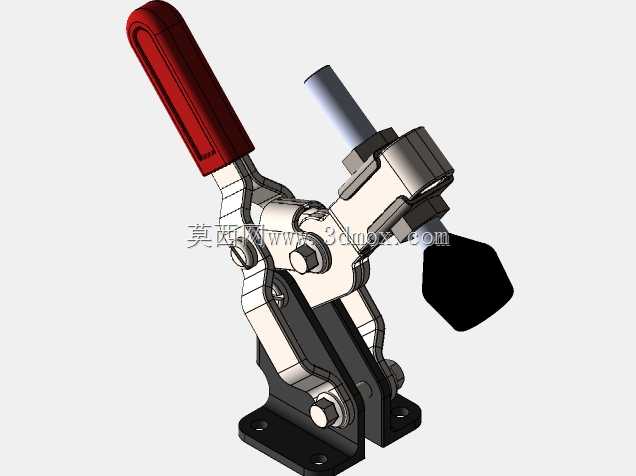

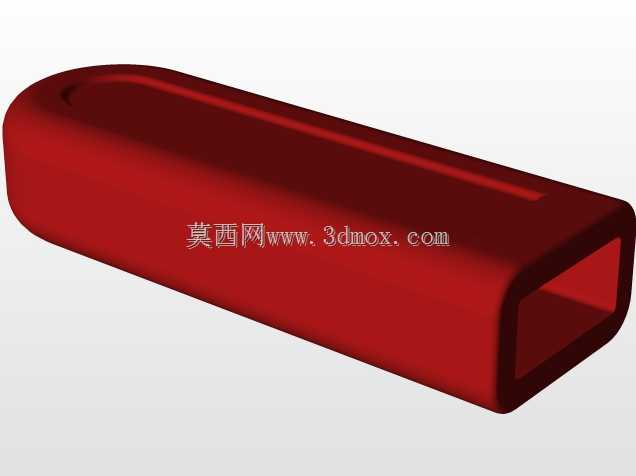

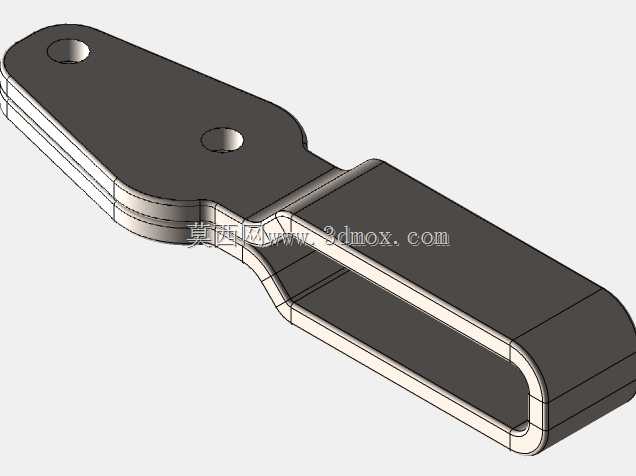

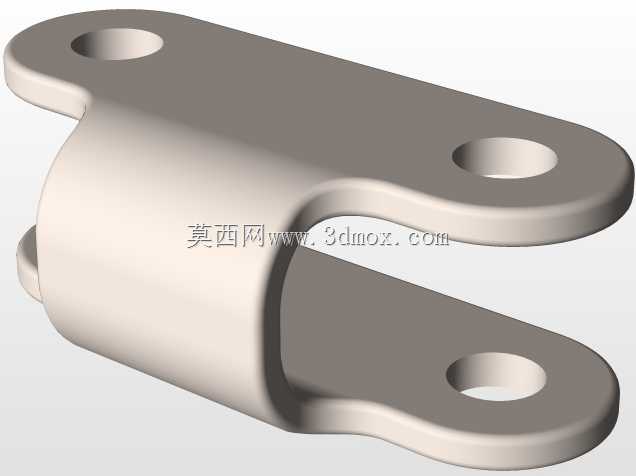

这款手动拨动夹紧机构是工业生产场景中应用极为广泛的快速压紧类工装部件，常见于电子元器件组装工位、小型五金件焊接工装、木质板材胶合压合工位、塑胶件飞边修剪定位台、零部件检测定位治具等场景，能够在需要频繁装拆工件的工序中大幅降低操作人员的装夹耗时，相比传统螺栓压紧方式可缩短七成以上的装夹辅助时间，有效提升单工位的作业流转效率。该夹紧机构采用垂直式压合的施力逻辑，依托多组连杆铰接形成的死点自锁结构实现夹紧状态的稳定保持，当操作人员扳动红色防滑手柄至下压锁止位置时，连杆机构越过力学死点，此时即便压头受到工件向外的反作用力，机构也不会自行松脱，可提供稳定持续的压紧力，避免加工或检测过程中工件出现移位、翘边等问题；当需要松脱工件时，仅需向上扳动手柄即可快速解锁，压臂会自动抬升留出足够的工件取放空间，操作全程无需额外借助扳手等辅助工具，单手即可完成全部装夹动作。从结构设计层面来看，该机构整体采用底座固定式安装方案，底部的安装座设置有对称的螺栓固定孔，可通过内六角螺栓直接固定在工装台面、焊接平台或者专用治具板上，安装边界规整，不会与周边的其他工装部件产生空间干涉；压臂末端的压头采用可调式设计，可根据不同被夹紧工件的厚度、表面形态调整压头的伸出长度与接触角度，适配不同规格工件的装夹需求，压头接触端采用软质耐磨材质，可避免夹紧过程中在工件表面留下压痕，适配对表面质量要求较高的精加工件、外观件的装夹需求。手柄部分采用符合人体工学的弧形设计，外层包裹防滑耐磨的绝缘材质，即便操作人员佩戴劳保手套也能稳定施力，长时间操作不易产生手部疲劳；整体铰接部位均采用耐磨销轴连接，活动部位的间隙经过精准调校，既保证机构动作顺滑无卡滞，又避免了间隙过大导致的夹紧精度下降问题，可在-20℃到60℃的常规车间环境下长期稳定工作，适配绝大多数常规工业生产场景的使用需求。
