水平式快速压紧夹具结构设计

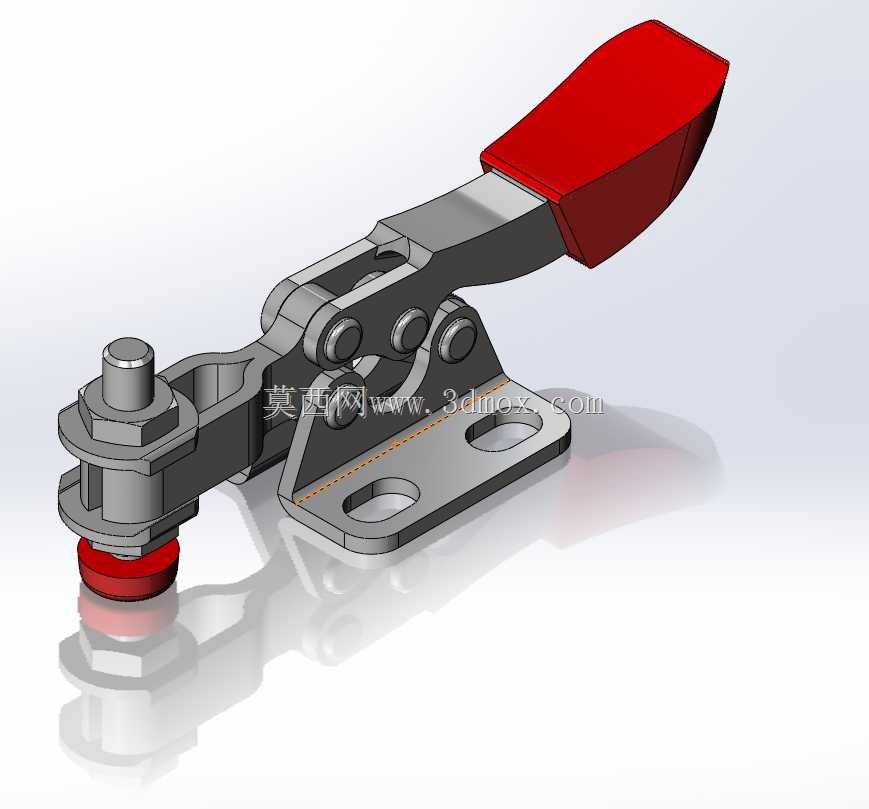

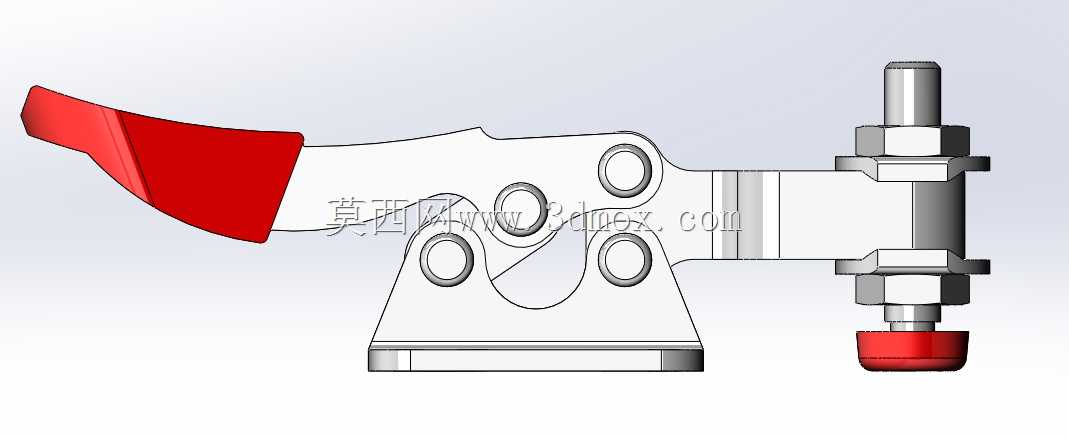

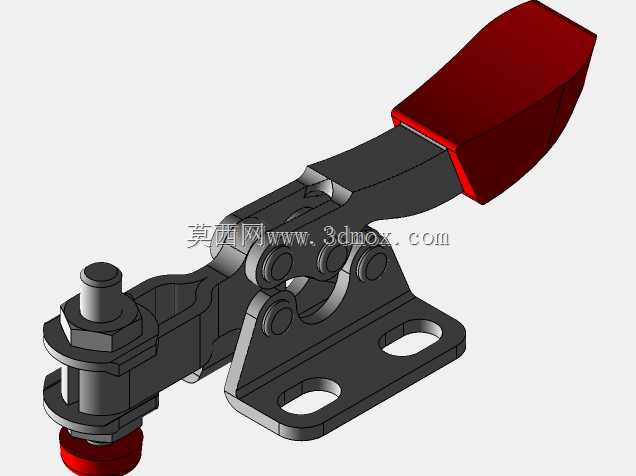

这款水平式肘节压紧夹具，是工装夹具领域应用极为广泛的手动压紧元件，核心依托连杆机构的死点锁止原理实现工件的快速压紧与松脱，在各类需要频繁装拆工件的加工、装配场景中承担核心固定作用。从实际应用场景来看，这类夹具常被布置在焊接工装台、木质家具加工工位、电子产品装配流水线、钣金件冲压定位工位、检具定位基座上，既可以单只独立使用完成小型工件的单点压紧，也可以多只成组排布配合定制压头，完成大尺寸板材、框架类工件的多点同步固定，相比传统螺栓压紧方式，单工位装拆耗时可缩短七成以上，能大幅提升批量作业的生产效率。从功能特性来看，该夹具处于锁止状态时，操作手柄处于水平卧放位置，不会在作业空间上方形成凸起干涉，尤其适配上方有走刀路径、焊接枪头移动路径的加工场景，避免夹具与作业工具发生碰撞；压头端部配备软质防滑缓冲垫，既可以增大与工件表面的接触摩擦力，避免压紧过程中工件发生滑移，也能防止硬质金属压头刮伤工件表面，适配漆面工件、阳极氧化工件、薄壁塑料件等对表面防护有要求的工件装夹需求；底座采用双安装孔设计，可通过螺栓直接固定在工装平台的T型槽或预制螺纹孔上，安装后整体结构稳固，承受压紧反力时不会发生偏移翘曲。从设计思路来看，整套连杆机构的铰接点位置经过反复校核，当手柄下压至水平锁止位置时，传动连杆刚好越过机构死点，此时即便工件受加工振动、外力冲击影响，夹具也不会自行松脱，只有向上扳动手柄施加解锁力才能解除压紧状态，锁止可靠性完全满足工业级作业的安全要求；所有铰接转轴处均采用间隙配合设计，长期反复扳动使用也不会出现卡滞，配合金属构件的表面防锈处理，可适应车间多尘、少量切削液飞溅的复杂作业环境。从安装边界来看，夹具底座的两个安装孔中心距、底座整体长宽尺寸均适配通用工装的安装孔位标准，压头的螺杆长度可通过螺纹旋转进行微调，能够适配不同厚度工件的压紧需求，压头的下压行程覆盖常规工装装夹的高度差范围，无需额外定制转接件即可直接投入使用，整体结构紧凑，占用工装台的安装面积较小，可在有限的工装台面上密集布置多组夹具完成复杂工件的固定。
