可调节支撑校腿脚座结构设计

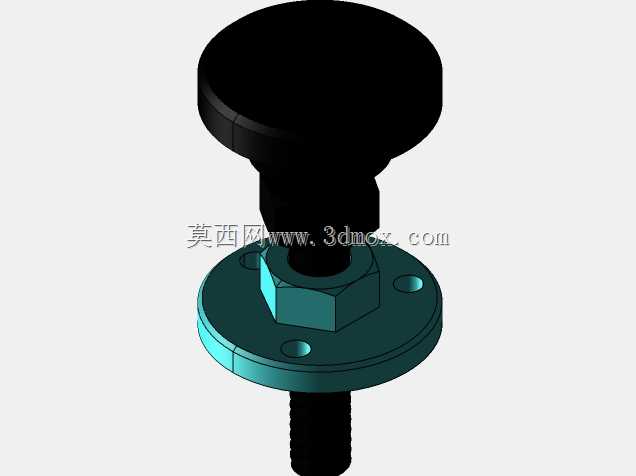

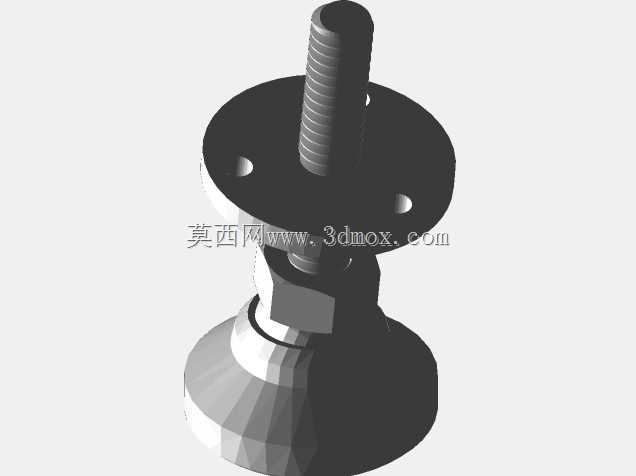

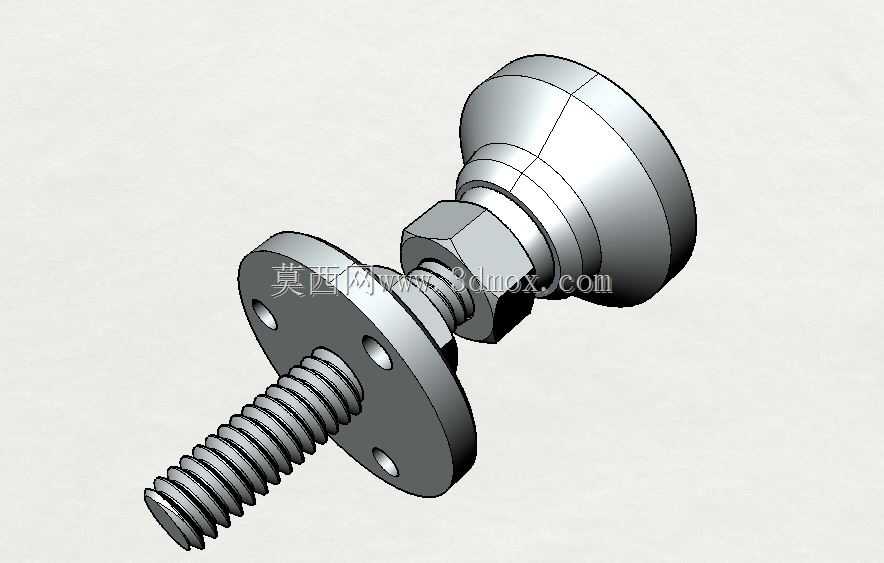

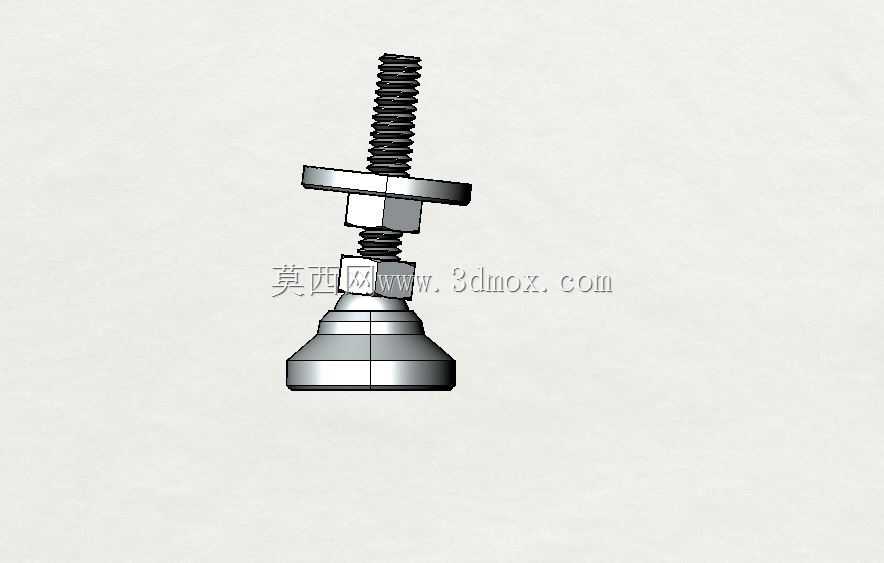

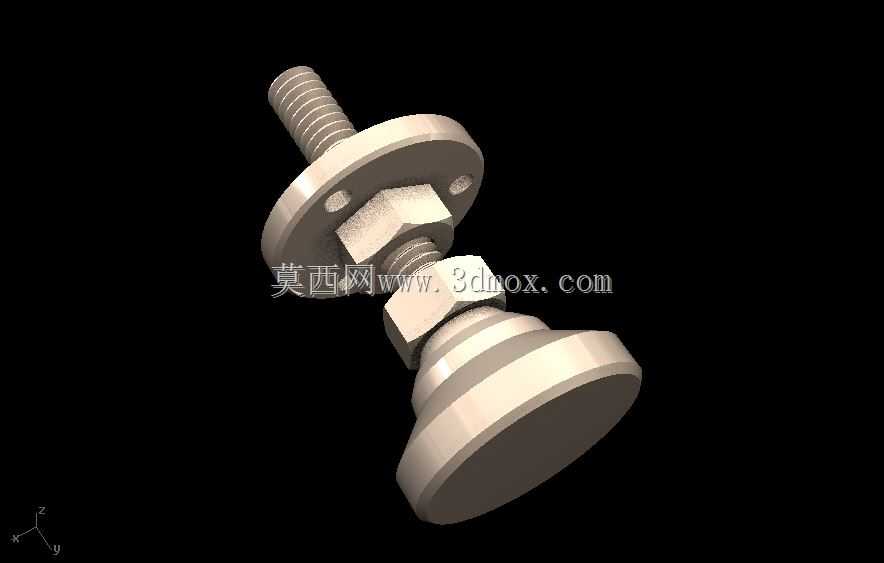

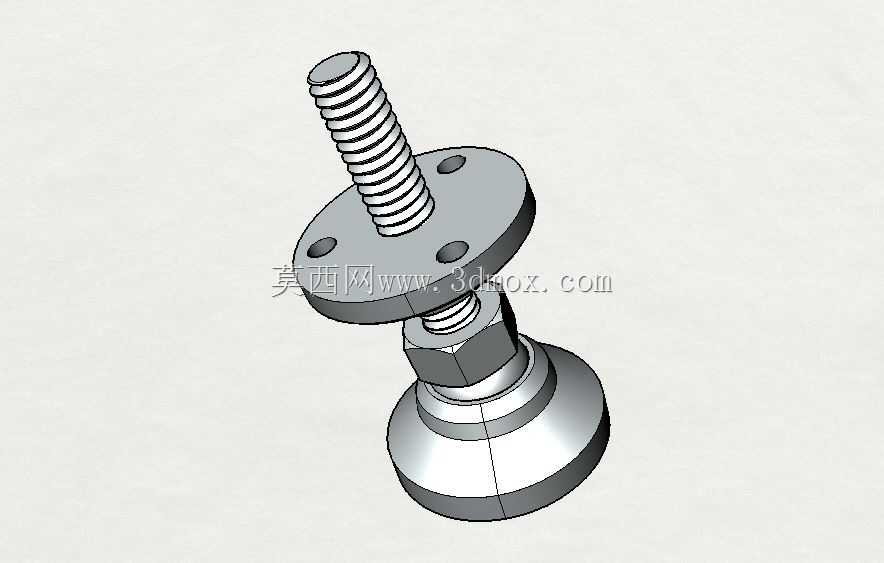

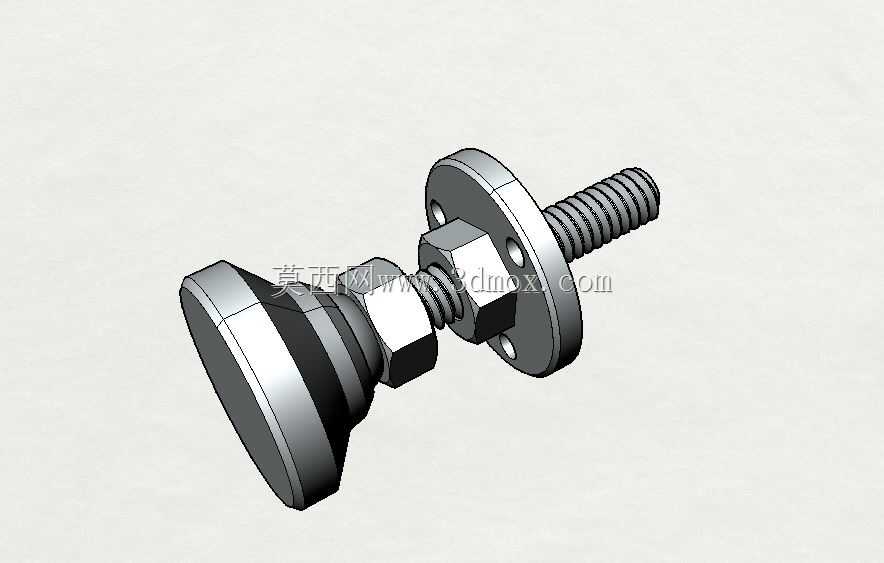

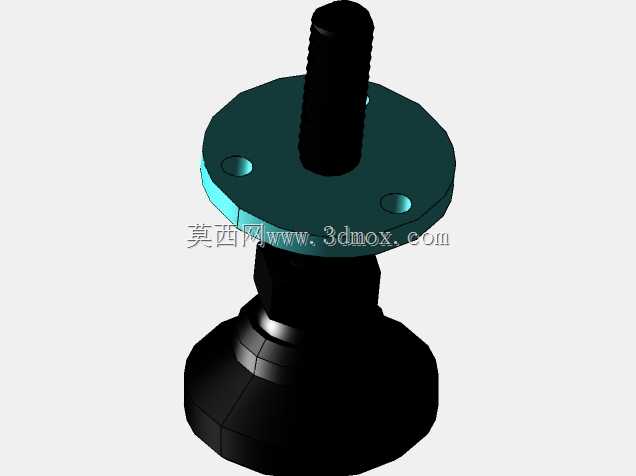

这款可调校腿器是工业生产场景中常用的支撑调节部件，广泛应用于各类轻型加工设备机架、自动化输送线支架、实验检测平台、仓储货架支脚以及小型工装台的安装调平作业中，能够有效解决地面不平整带来的设备放置倾斜、运行震动偏移、对接精度不足等实际问题。在实际生产应用里，车间地面往往存在施工公差、长期使用沉降磨损等情况，设备安装时如果支脚无法灵活调节，很容易出现设备台面水平度超差，导致加工工件精度不合格、输送物料卡顿偏移、检测设备读数失准等问题，这款可调校腿器正是针对这类场景设计的专用支撑调节构件。从功能特性来看，它采用螺杆与调节螺母配合的结构实现高度无级调节，底部的防滑支撑盘采用大直径接触面设计，能够有效分散支撑压力，避免压损环氧地坪、瓷砖地面等铺装面层，同时橡胶防滑垫层可以增大与地面的摩擦力，减少设备运行过程中产生的滑移移位问题；上方的法兰安装盘带有均匀分布的安装孔，可以通过螺栓与设备底部的安装梁牢固连接，不会出现支撑脱开的风险。设计思路上，这款构件充分考虑了现场安装的操作便利性，调节六角螺母设置在法兰盘与支撑盘之间，安装人员无需钻入设备底部，在侧面使用普通扳手即可转动螺母完成高度调节，单人即可完成整台设备的调平作业，大幅降低安装调试的人工成本；螺纹段预留了足够的调节行程，能够适配不同程度的地面高差，调节完成后可以通过锁紧螺母锁死调节位置，避免设备长期运行震动导致螺纹松动、水平度变化。从安装边界来看，这款支撑件的螺杆直径适配常规设备支腿的安装孔径，法兰盘的孔位间距符合通用机架型材的安装标准，底部支撑盘的直径设计既保证了足够的支撑接触面积，又不会因为尺寸过大干涉相邻支脚的安装布局，整体结构紧凑，安装后不会额外占用过多设备底部空间，既可以用于金属机架的安装支撑，也可以适配铝型材框架、木质工作台等不同材质的支撑主体，在水平调节的同时，还能小幅适配地面的微小倾斜角度，让支撑盘完全贴合地面，避免出现支脚悬空、局部受力过大导致的构件变形问题，有效提升设备放置的稳定性，降低设备运行产生的震动传导与噪音。
