枪械适配手机瞄准记录支架结构设计

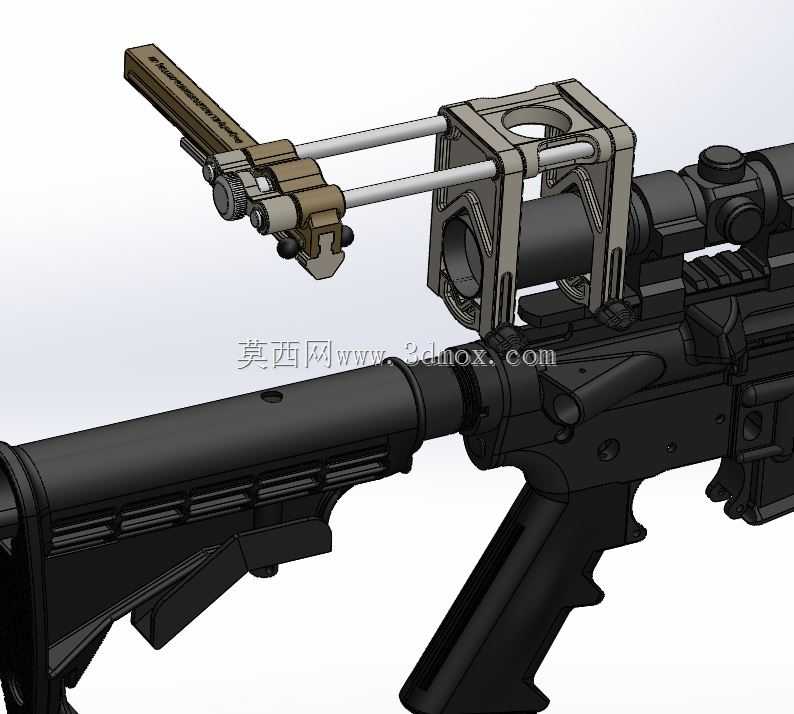

这款支架主要面向户外射击训练、狩猎观测、战术演练等场景，解决射击过程中无法同步记录瞄准视角、快速留存射击画面的痛点，可将智能手机固定在步枪瞄准镜旁，借助手机摄像头同步采集瞄准视场内的画面，既可以用于射击动作复盘、弹道偏差记录，也能满足户外狩猎时的观测素材留存需求，替代专用的外接拍摄设备，降低场景使用成本。

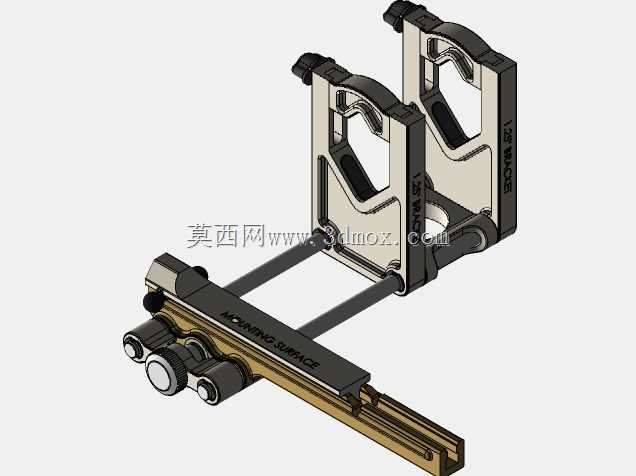

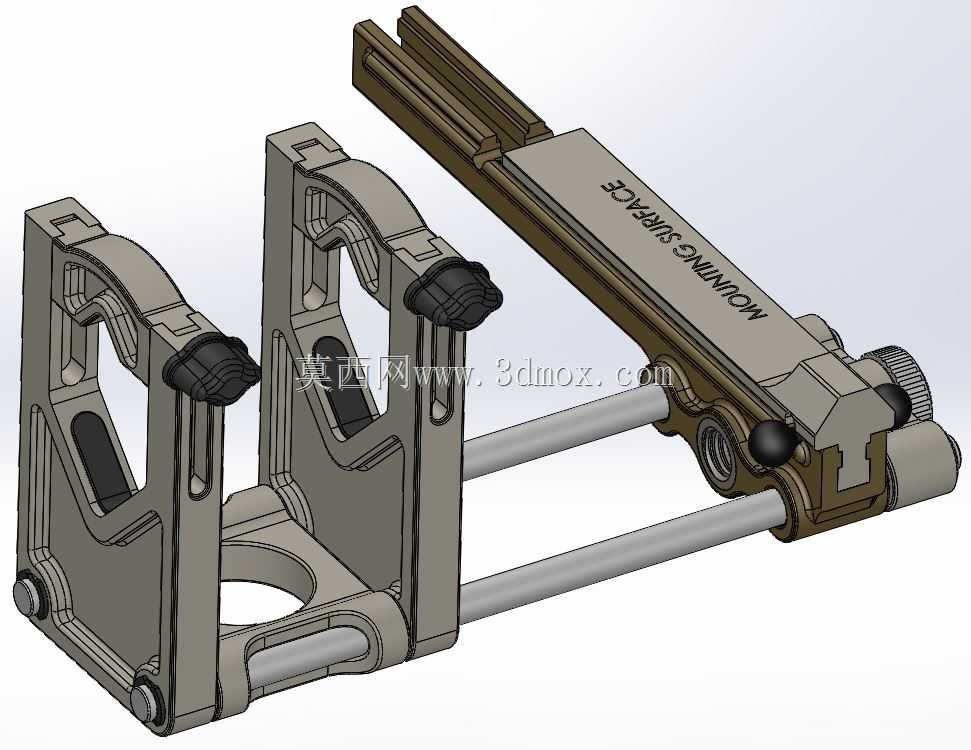

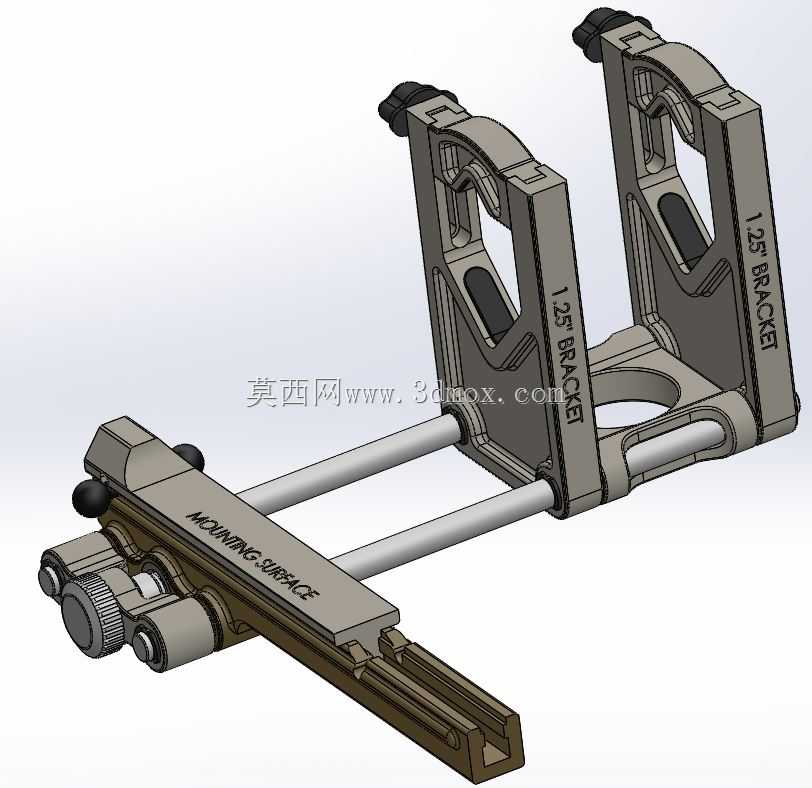

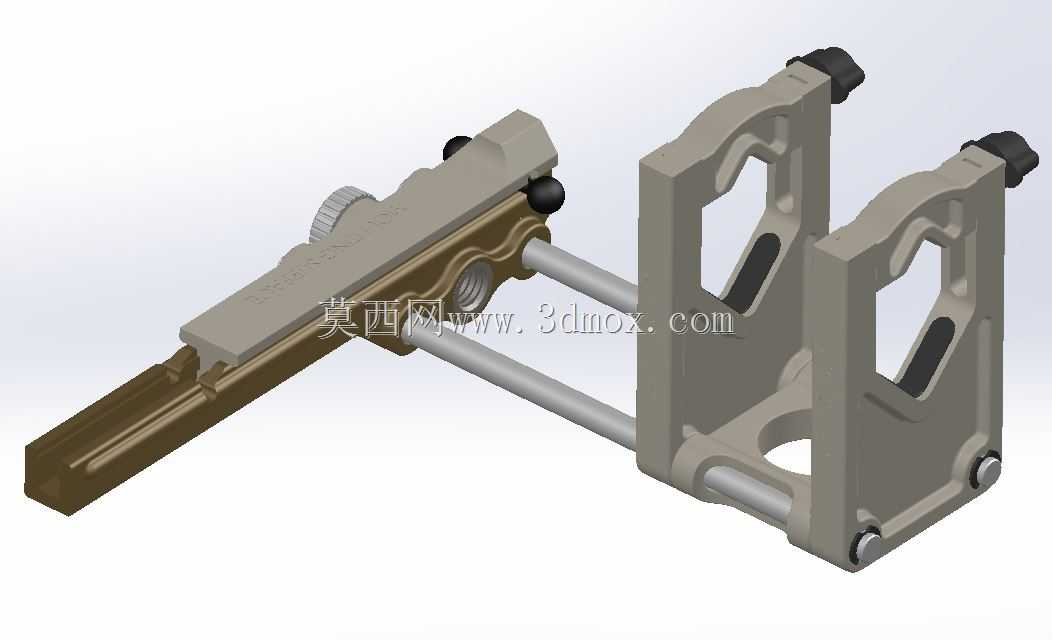

从实际用途来看，支架无需对枪械本体做改装，通过夹持结构固定在瞄准镜镜筒位置，不会干扰瞄准镜本身的光学调节与正常使用，弹簧加载的快锁结构可以快速完成装拆，在需要切换纯瞄准使用、外接拍摄使用的场景下能快速转换状态。支架的夹持腔体可兼容不同直径的瞄准镜镜筒，同时手机夹持区域预留了垫片安装位，可通过更换不同厚度的垫片适配不同厚度的手机设备，无需针对单一机型做专属开模。

功能特性上，支架采用对称式的手机安装区域设计，可根据使用者的操作习惯翻转调整手机的滑动朝向，适配左撇子、右撇子不同的操作需求；手机摄像头的对焦位置可通过侧面的微调螺钉进行细微调校，保证摄像头光轴与瞄准镜光轴尽可能平行，减少画面视差，避免记录的画面与实际瞄准点位出现过大偏差。夹持结构自带弹簧预紧力，在射击产生的后坐力冲击下不会出现松脱移位，保证拍摄过程的稳定性。

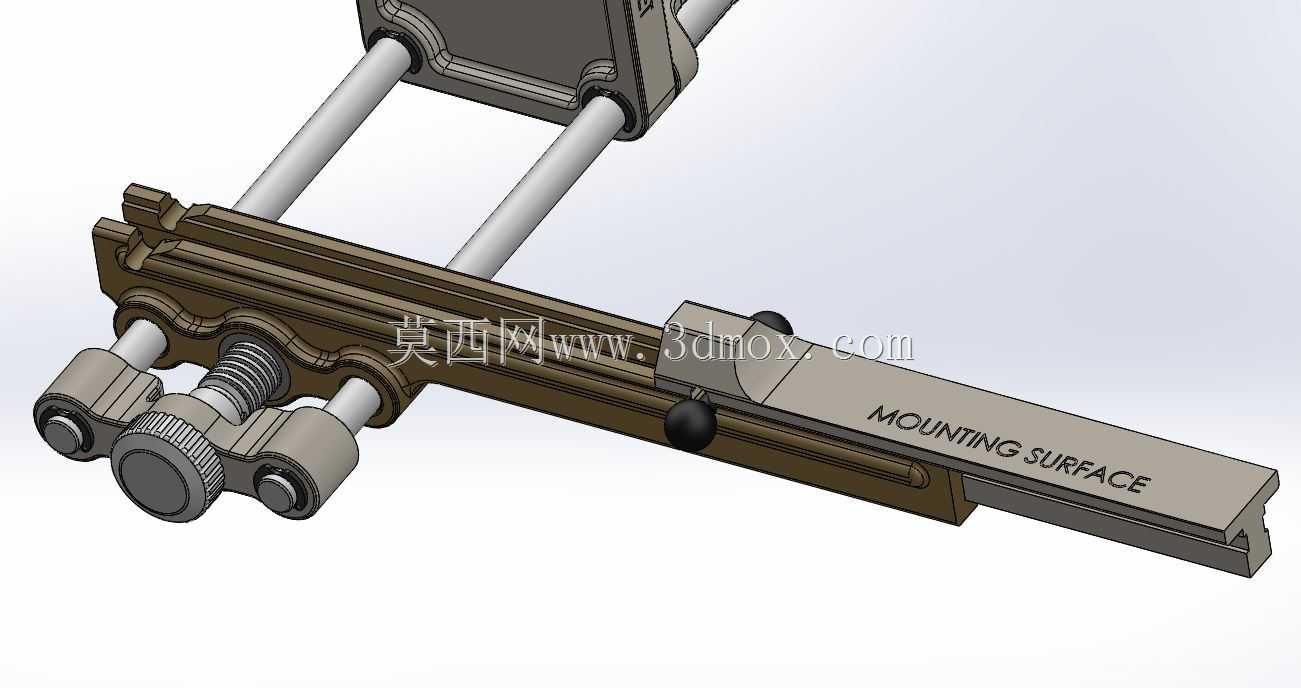

设计思路上，主体结构采用注塑成型工艺，零部件设计时兼顾了低重量与结构强度要求，核心受力部件选用高性能PET与纤维增强尼龙材质，在控制整体重量不超过8盎司的前提下，保证反复拆装、后坐力冲击下的结构耐用性；底盘位置采用两个不锈钢齿形轴做固定配合，齿形轴为标准可批量采购件，配合弹簧夹实现快速锁止，整体结构经过批量化生产优化，零件数量少、装配流程简单，可实现低成本量产，同时保证足够的耐用性。

安装边界方面，支架的镜筒夹持范围覆盖常规狩猎、战术瞄准镜的主流直径尺寸，手机安装区域保持平坦，可容纳不同宽度的直板智能手机，安装后整体外轮廓不会超出枪械护木的两侧宽度，不会干扰正常的据枪动作，也不会在携行过程中产生勾挂；所有调节结构均设置在支架侧面，安装完成后可单手完成锁紧、微调操作，无需额外工具辅助。
