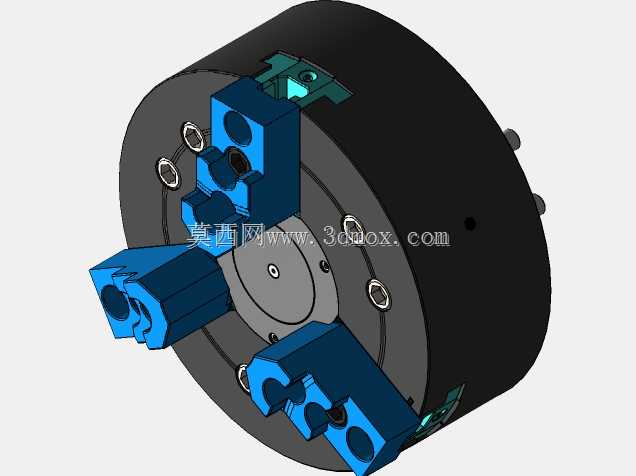

三爪自定心液压卡盘精密夹持机构

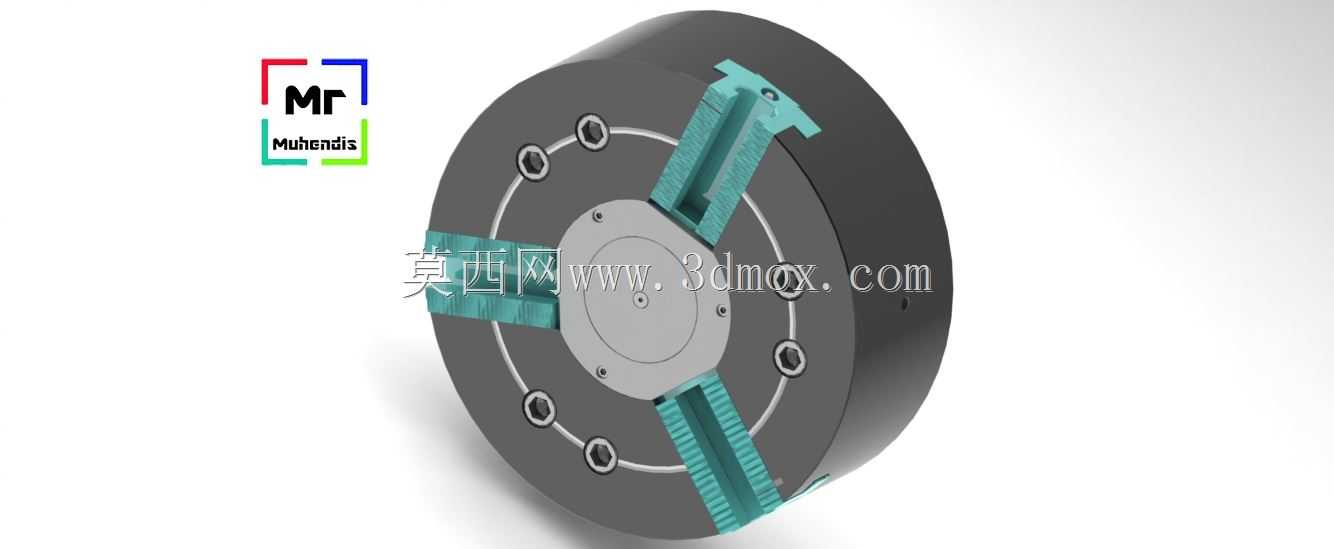

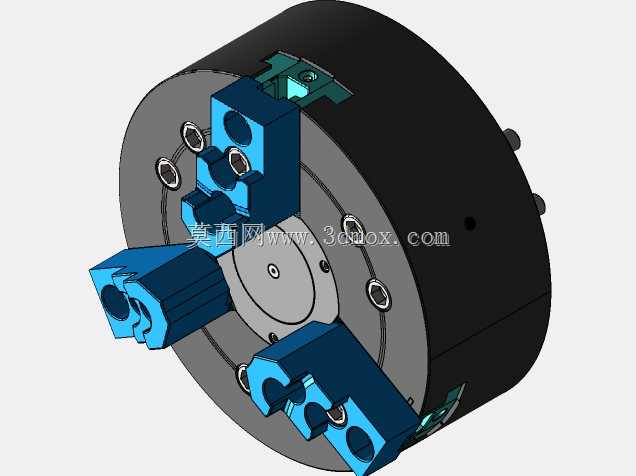

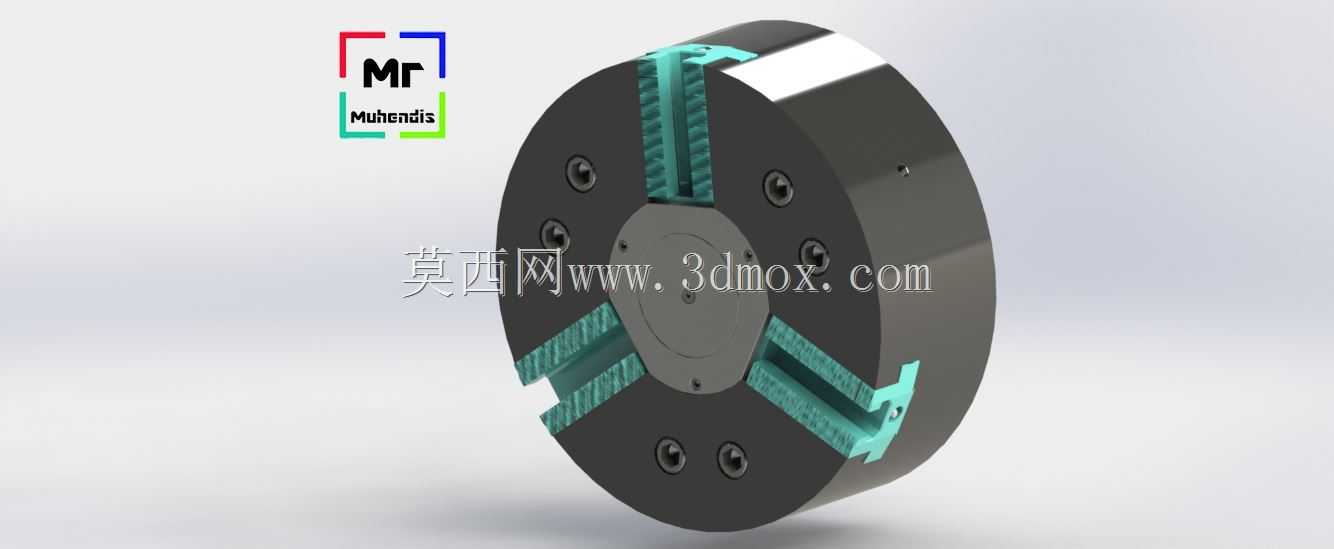

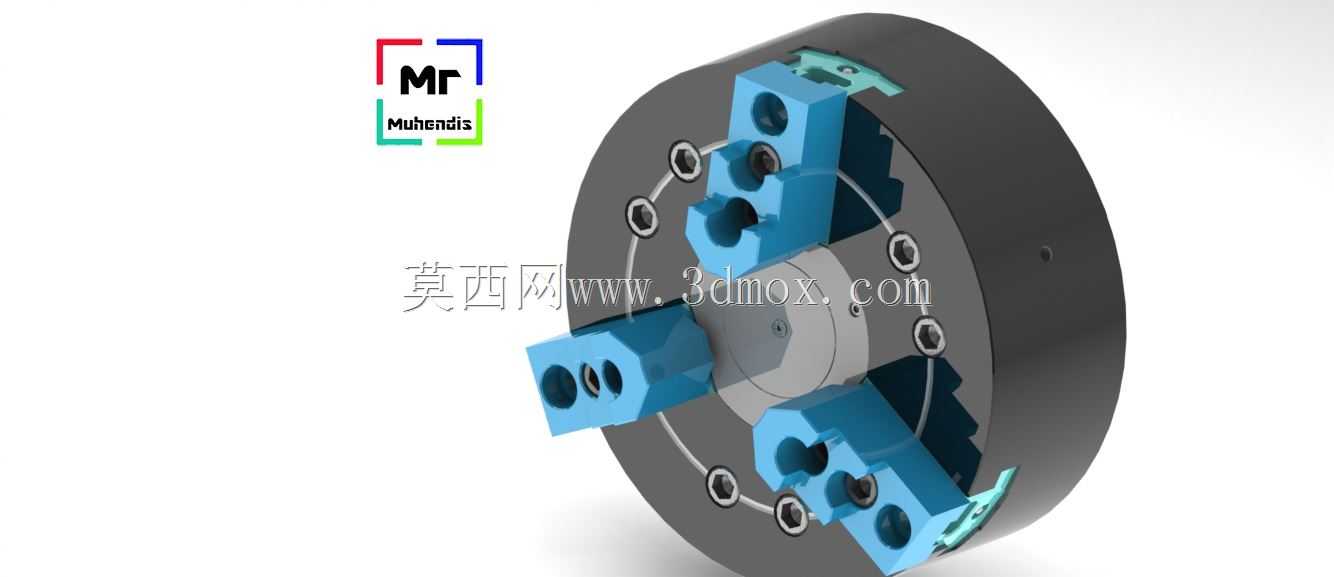

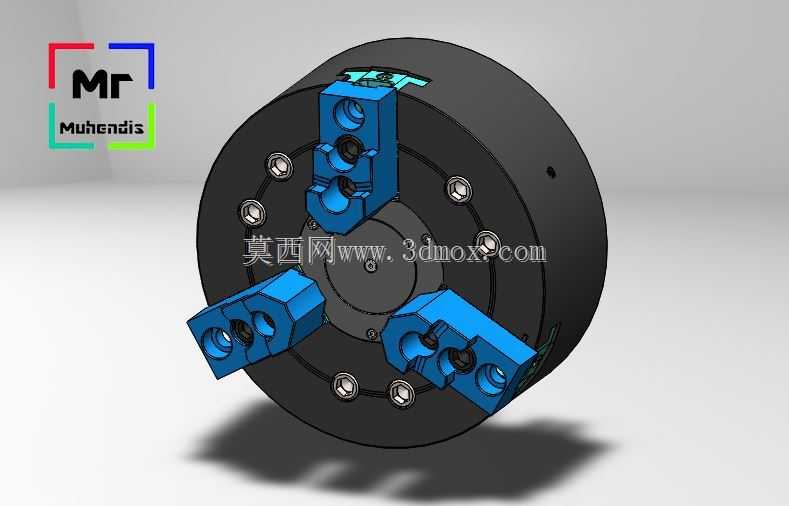

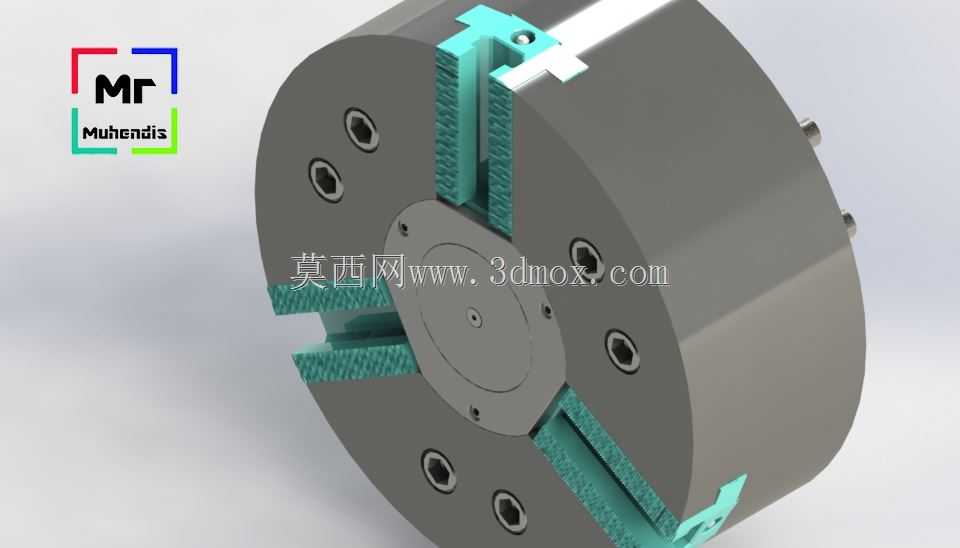

这款三爪自定心液压卡盘是数控车床、回转类加工设备核心的夹持执行部件，主要应用于金属切削加工场景中，承担轴类、盘类、套类等回转工件的装夹固定任务，在普通车床升级改造、自动化加工单元上下料工位、精密磨床回转夹持工位也有广泛适配空间，能够配合机床主轴完成高速回转状态下的工件夹紧，保障切削过程中工件无偏移、无松脱，满足粗加工大切削量进给、精加工高精度同轴度的双重装夹需求。

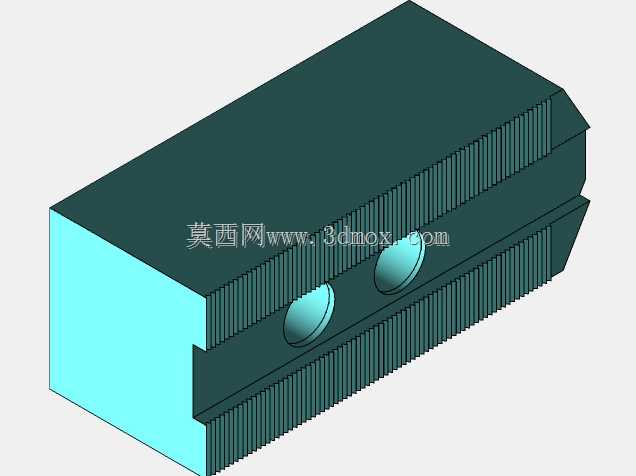

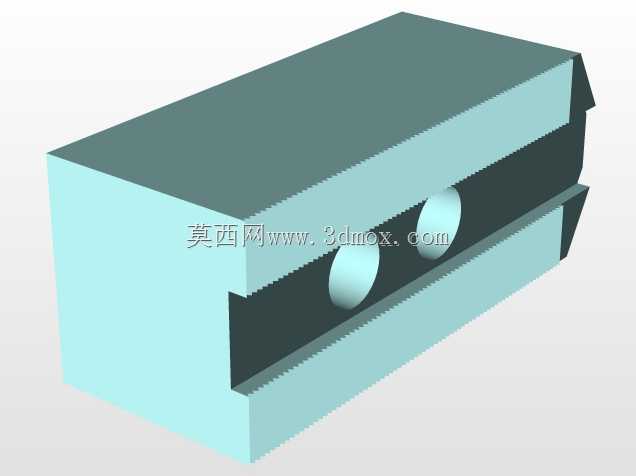

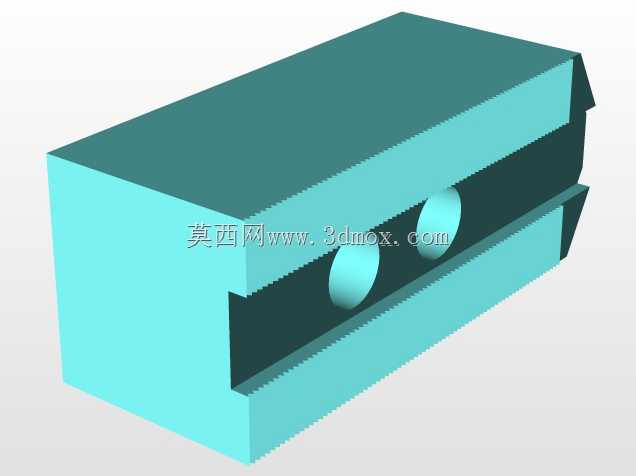

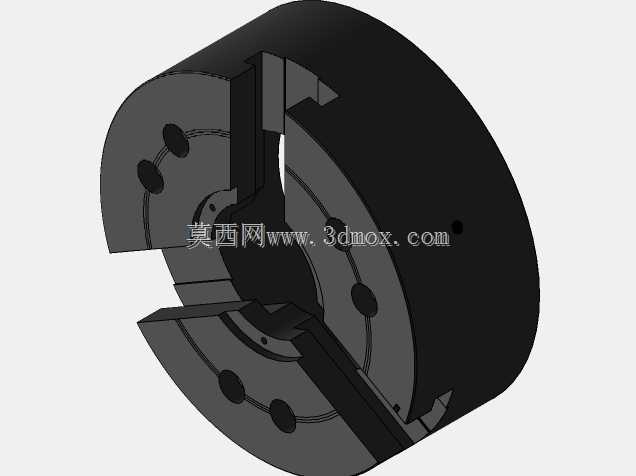

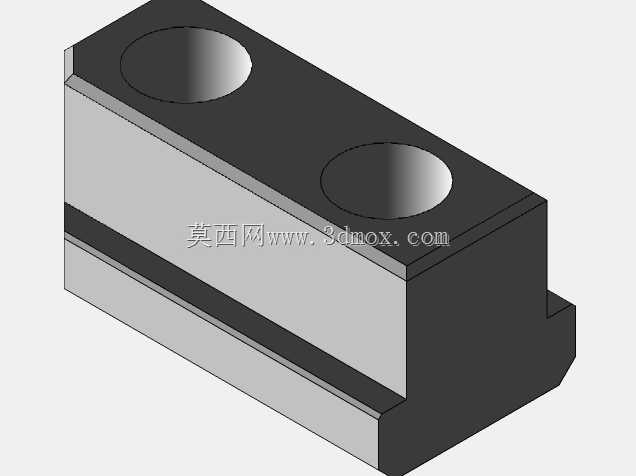

从功能特性来看，该卡盘采用内置液压驱动结构，相较于传统手动三爪卡盘，夹紧力输出稳定且可根据工件材质、切削参数灵活调整压力区间，既可以避免薄壁工件装夹变形，也能为重切削工况提供足够的夹持摩擦力；三个卡爪采用同步定心驱动结构，装夹时可自动找正工件回转中心，大幅降低人工找正的辅助时间，重复装夹定位精度可满足精密零件的加工公差要求。卡爪采用快换式结构设计，可根据不同工件的夹持直径范围更换对应规格的硬爪或软爪，适配小直径细长轴到大直径盘类零件的多场景装夹需求，卡盘本体采用高强度合金钢整体淬硬处理，表面耐磨性能优异，长期高速回转下的结构形变小，使用寿命更长。

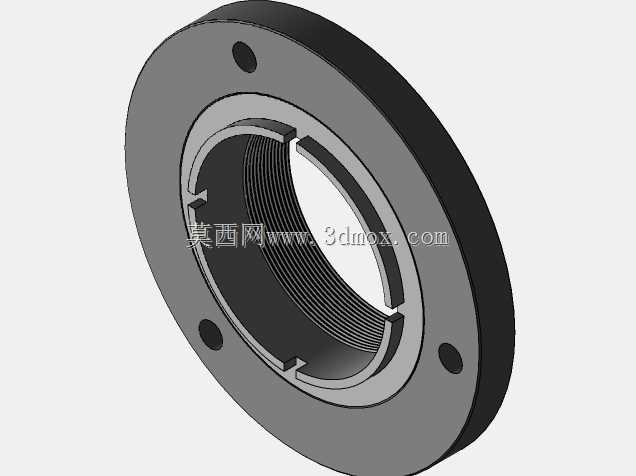

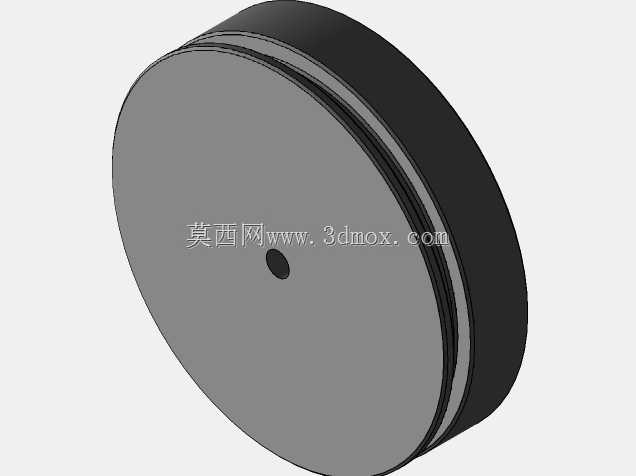

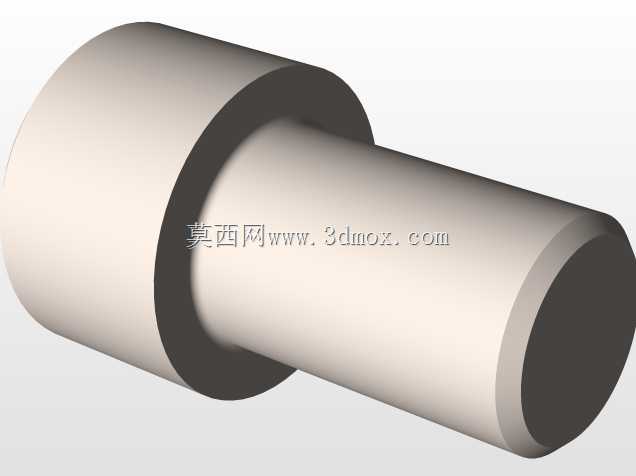

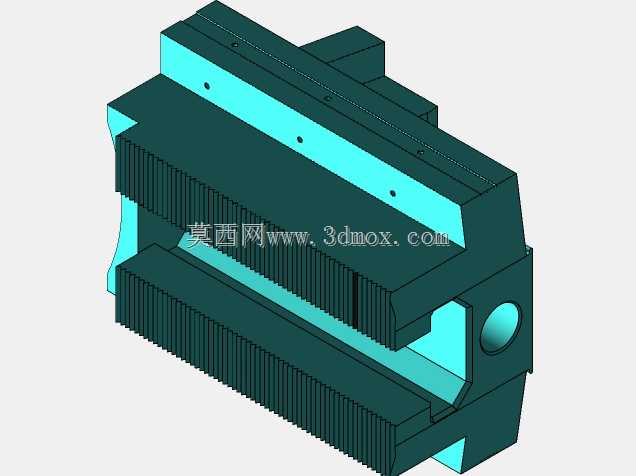

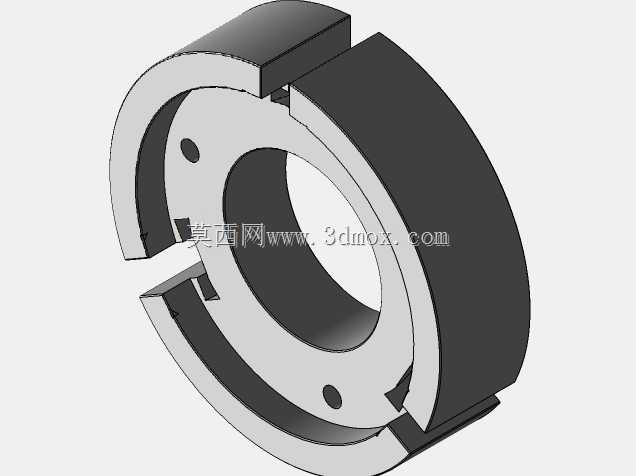

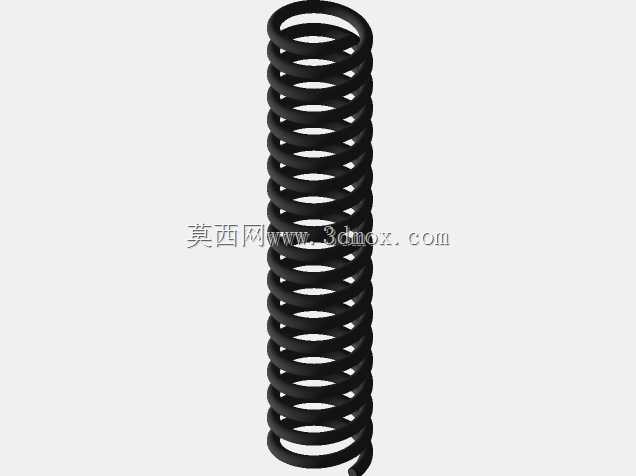

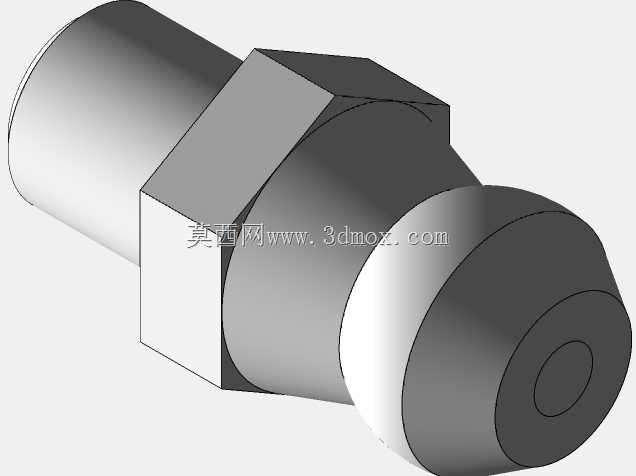

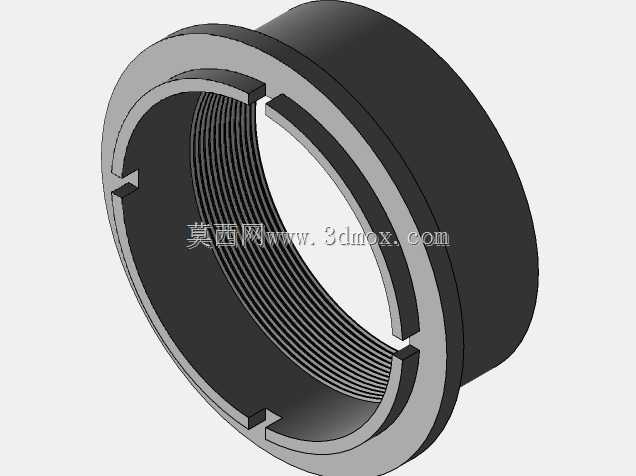

设计过程中，工程师优先考虑了卡盘与主流机床主轴的安装适配性，卡盘后端的安装连接位采用标准短锥法兰接口，可直接匹配市面多数数控车床的主轴端部规格，无需额外制作过渡连接盘；卡盘整体的径向跳动、端面跳动公差控制在微米级，保障高速回转时的动平衡性能，降低切削过程中的振动风险。卡盘本体的外径、内部通径、卡爪行程范围均经过优化设计，在保证足够夹持行程覆盖常规加工工件尺寸的前提下，尽可能压缩卡盘整体厚度，减少对机床主轴Z向行程的占用，为加工区域留出更多操作空间；液压油路采用内置式布局，外接管路接口位于卡盘尾部，随主轴回转时不会与机床防护、刀架结构产生干涉，油路密封件采用耐油耐磨材质，可长期承受高压液压油的往复冲击，避免使用过程中出现漏油泄压问题。卡爪的夹持面设计有交错防滑齿纹，针对光滑表面工件可提供更大的接触摩擦力，同时齿纹的排布角度经过反复验证，夹紧时可让夹持力均匀分布在工件接触面上，减少局部应力集中造成的工件夹伤。
