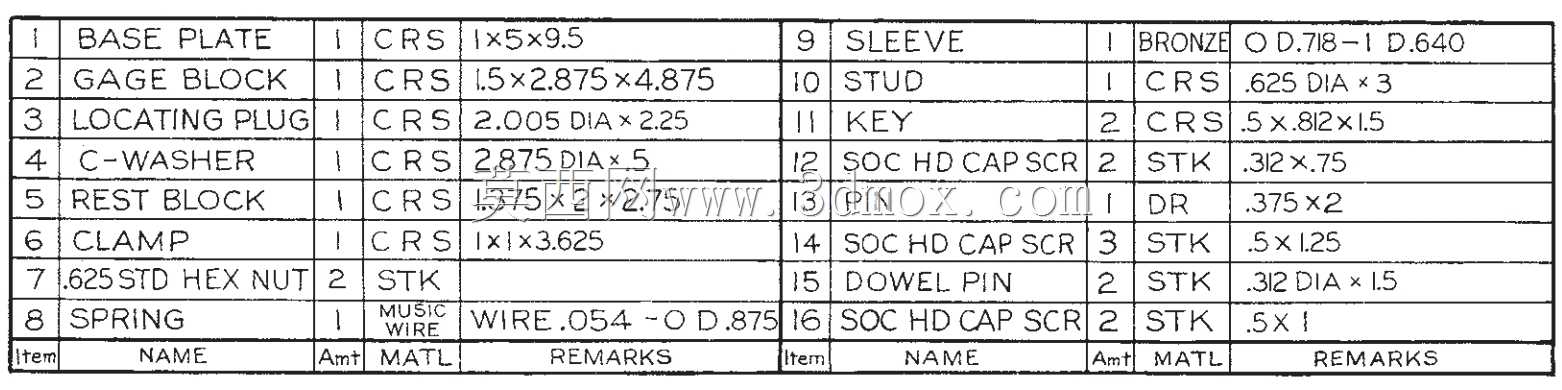

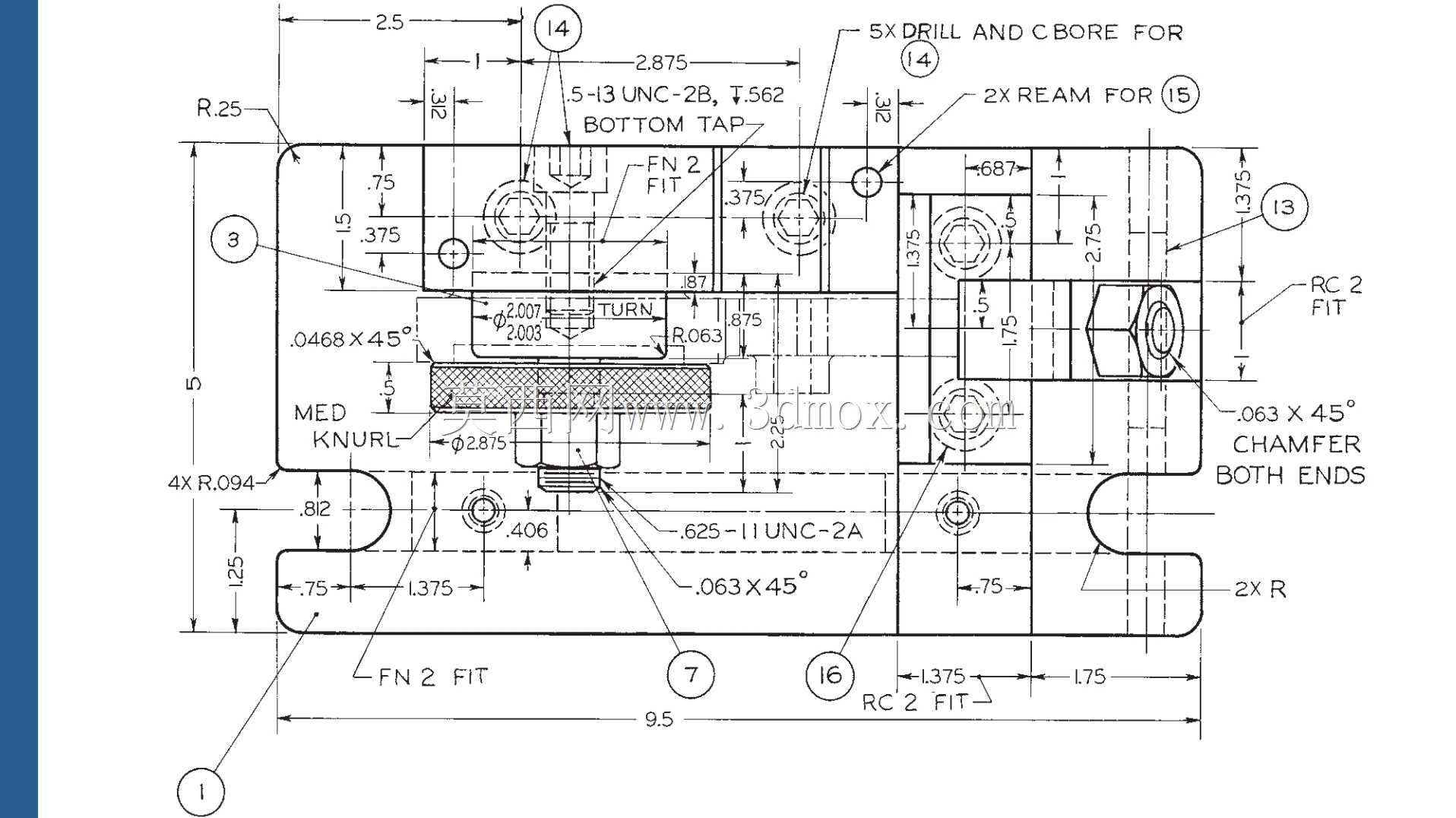

离合器臂专用铣削加工工装夹具

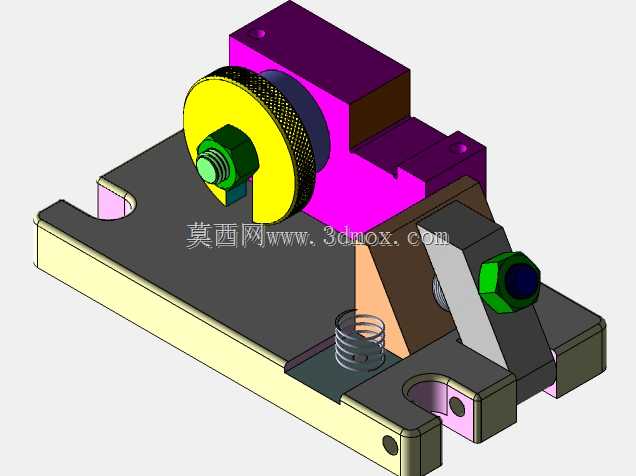

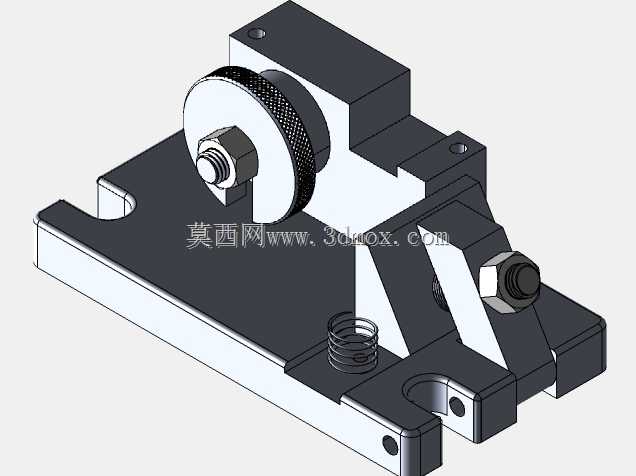

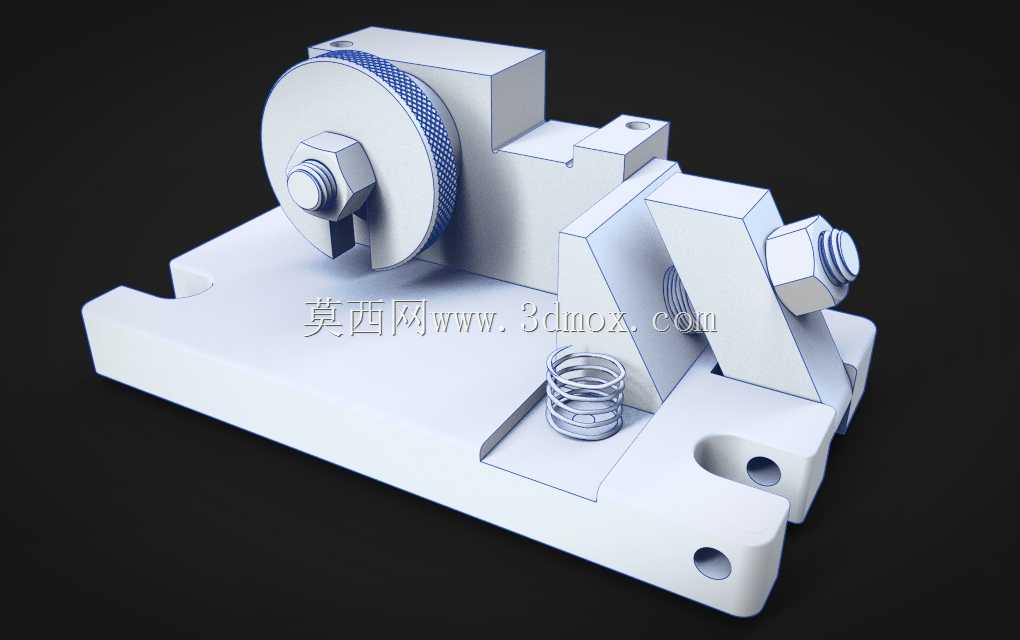

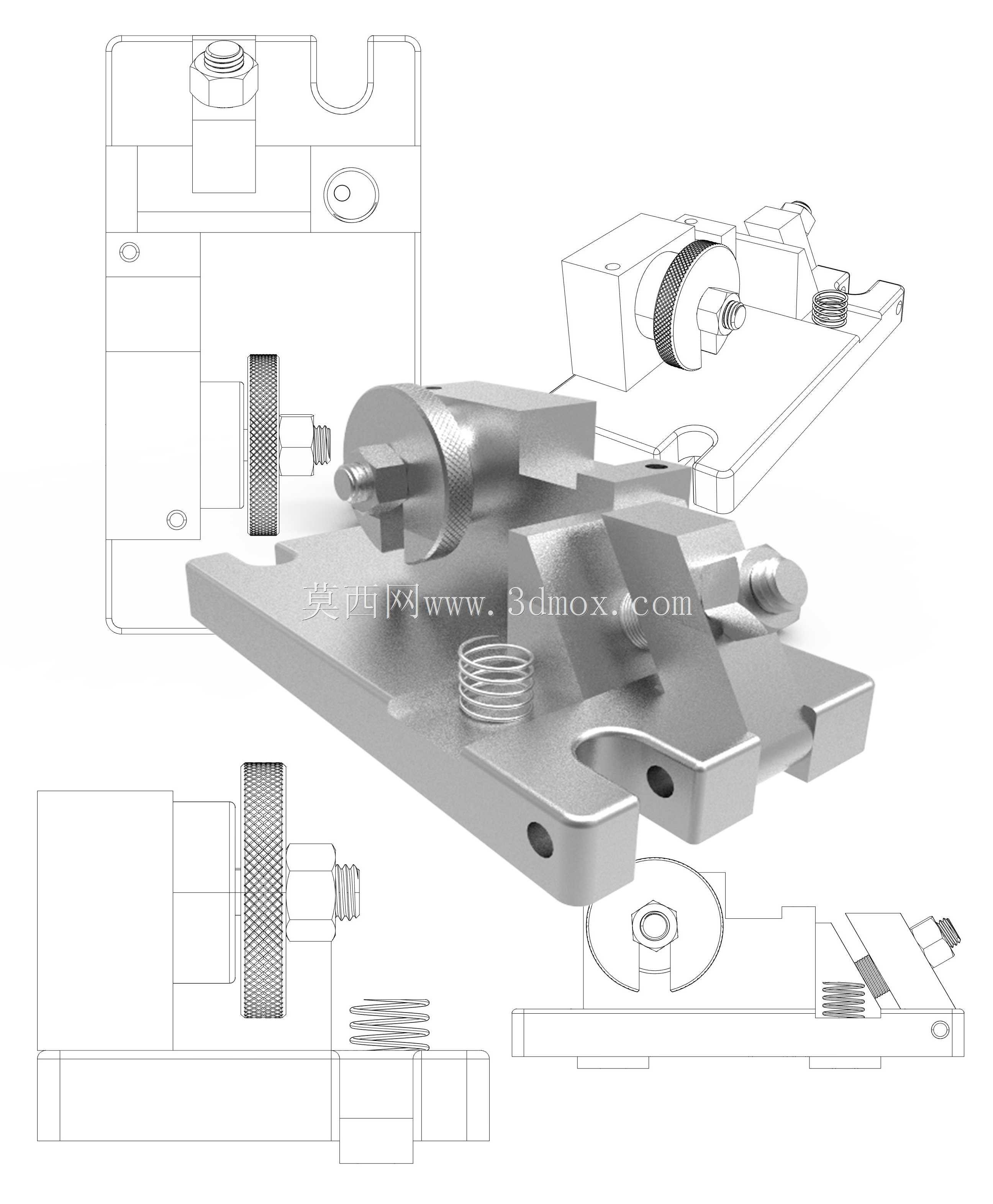

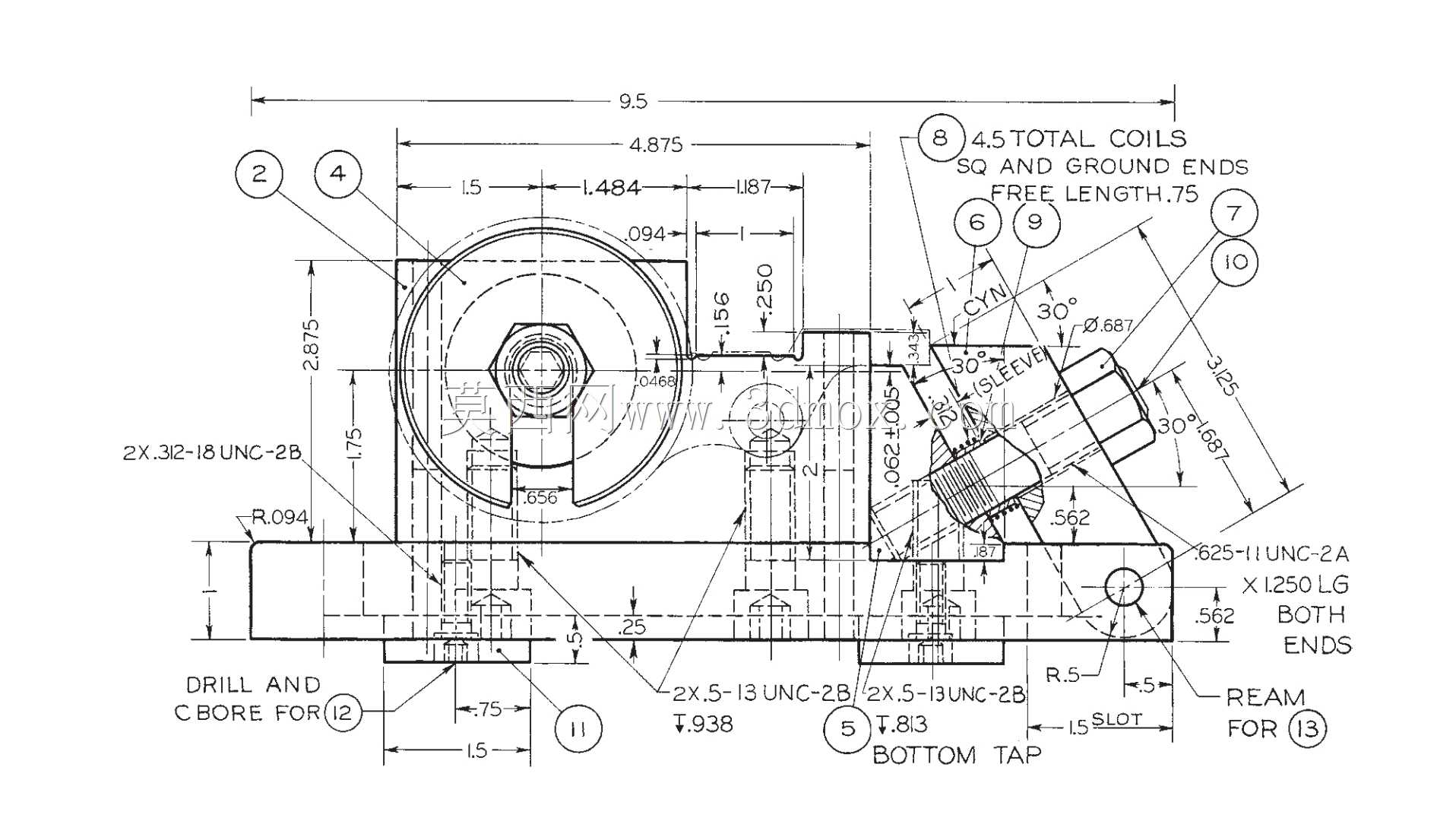

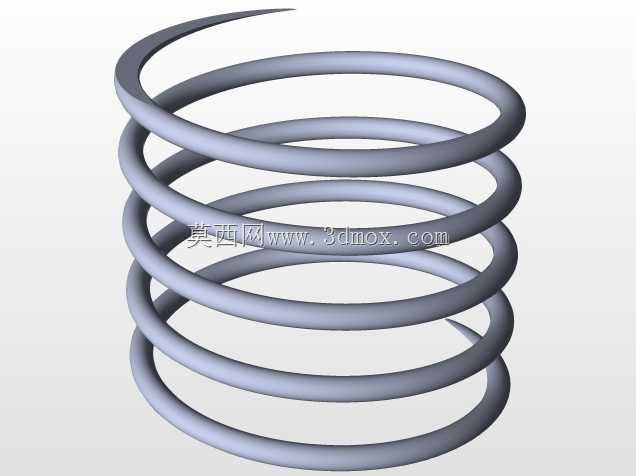

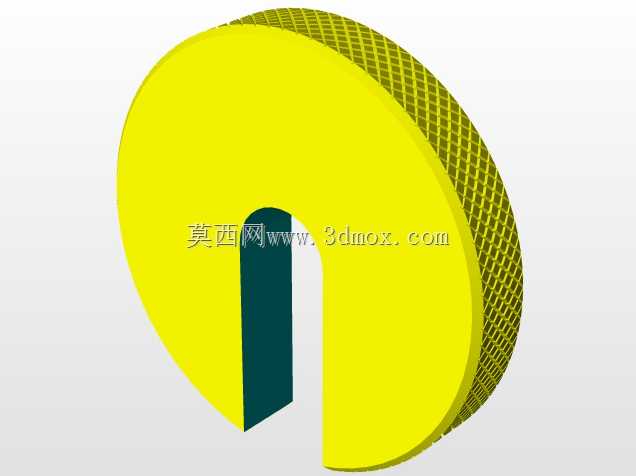

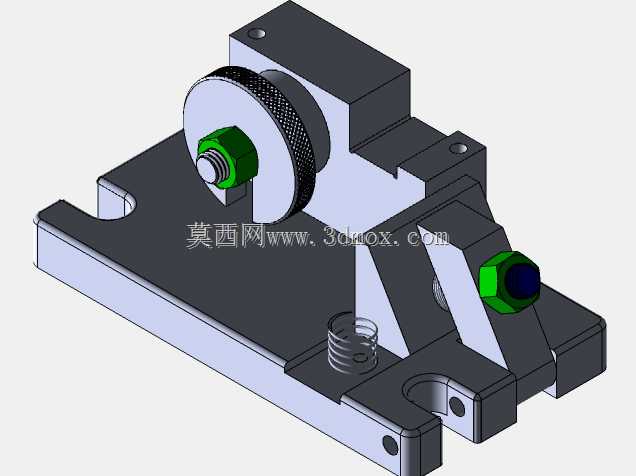

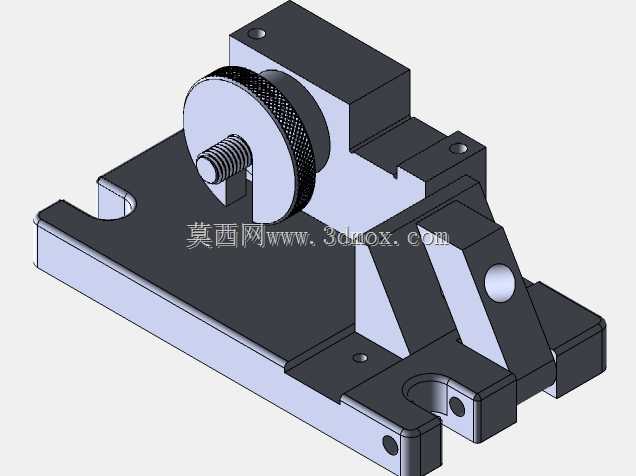

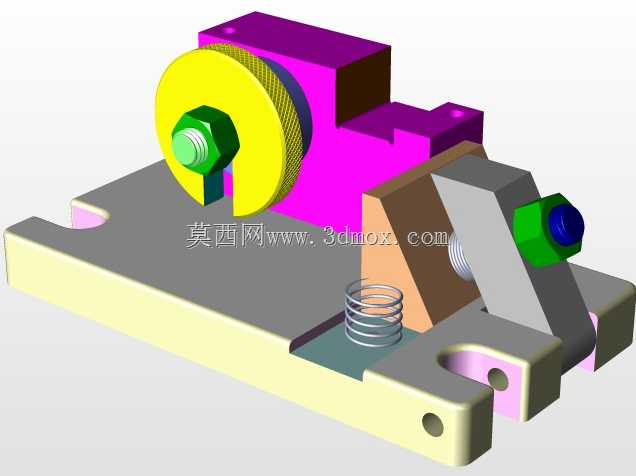

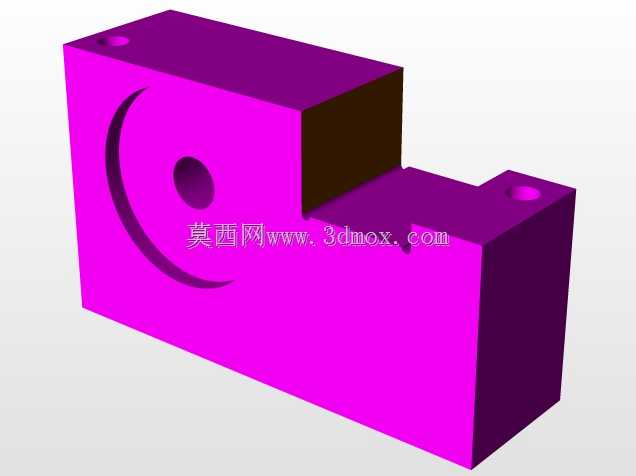

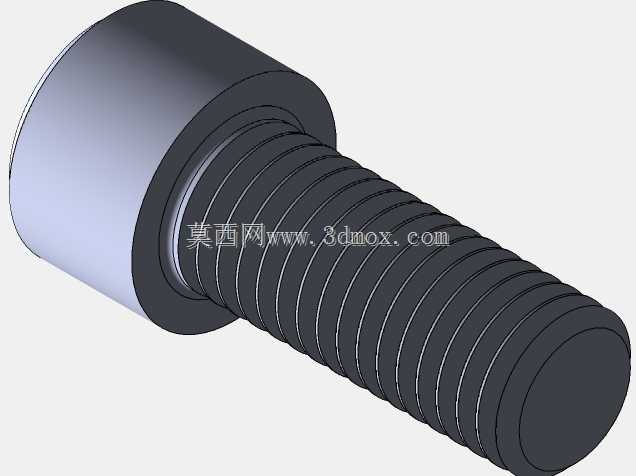

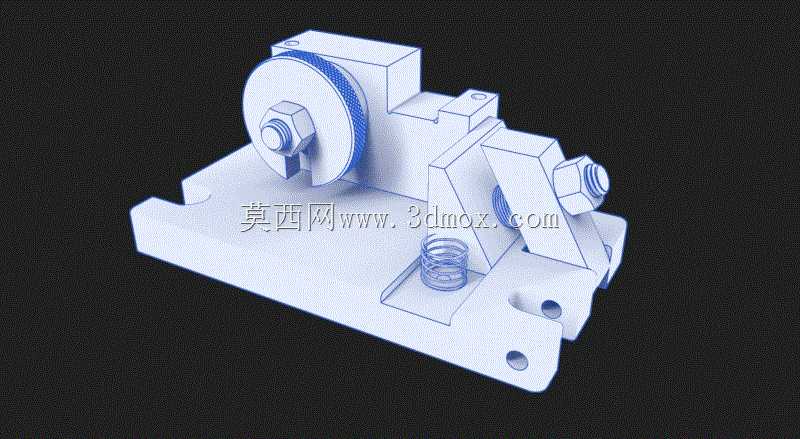

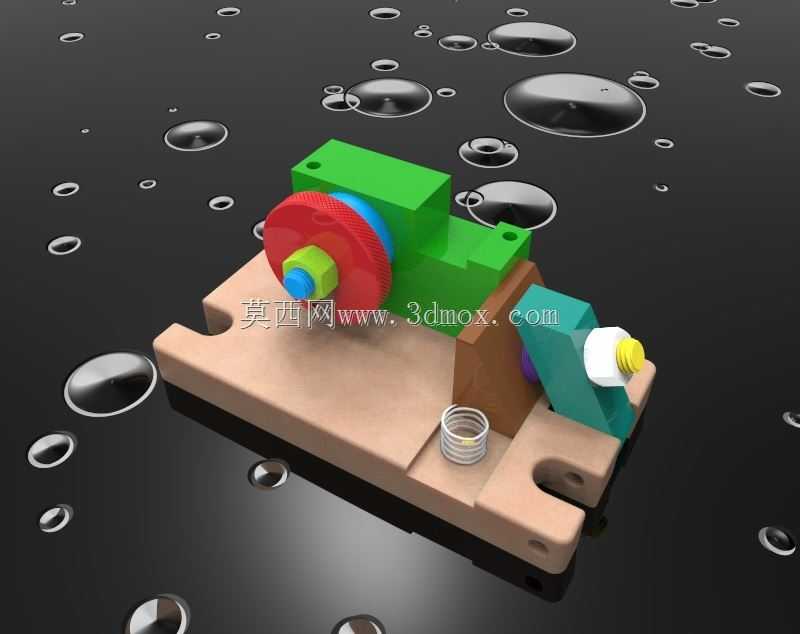

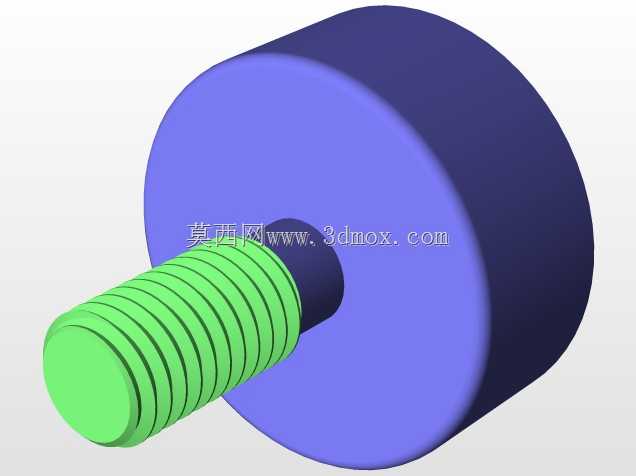

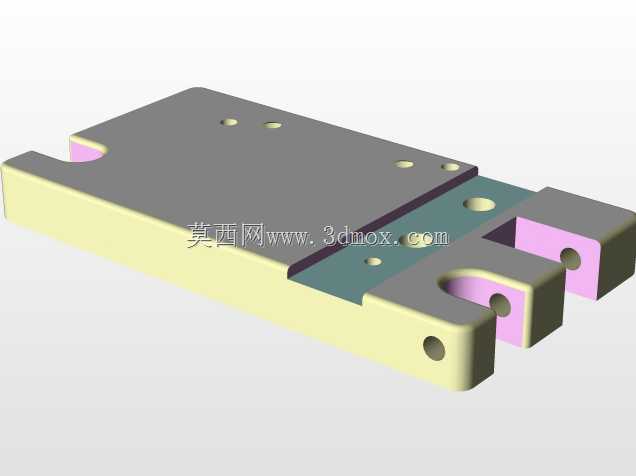

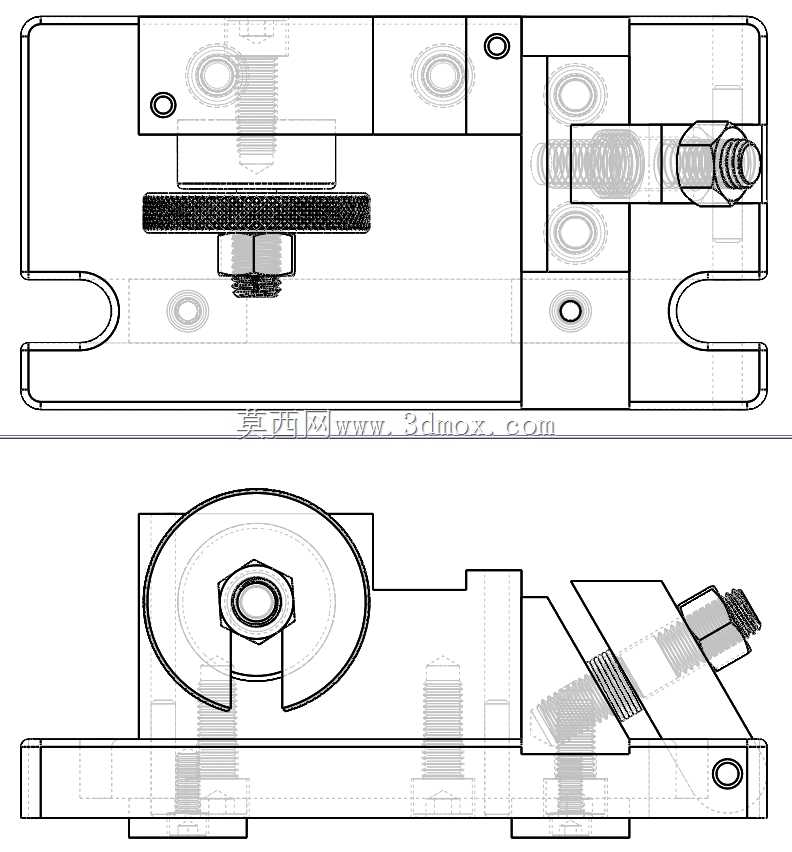

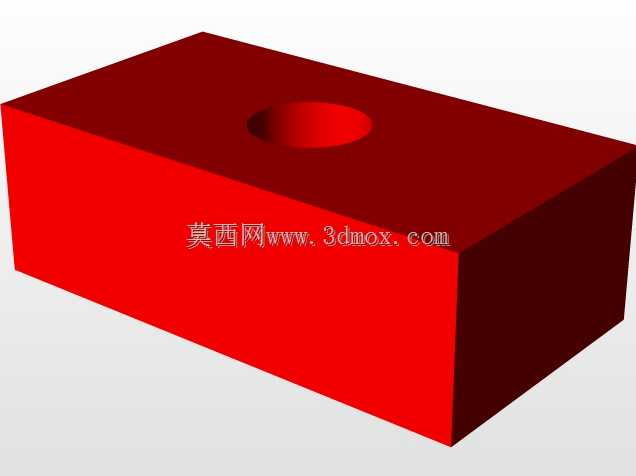

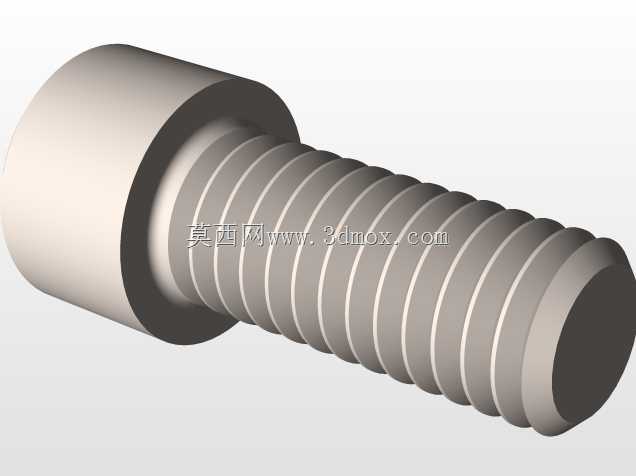

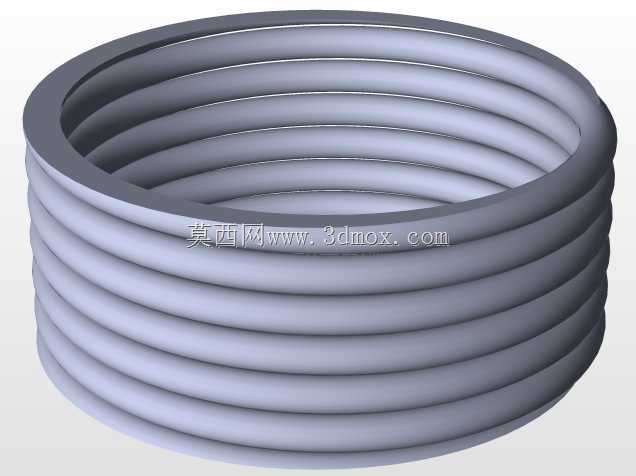

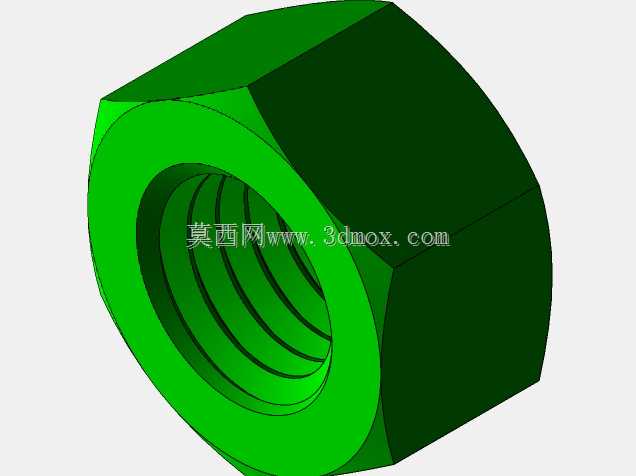

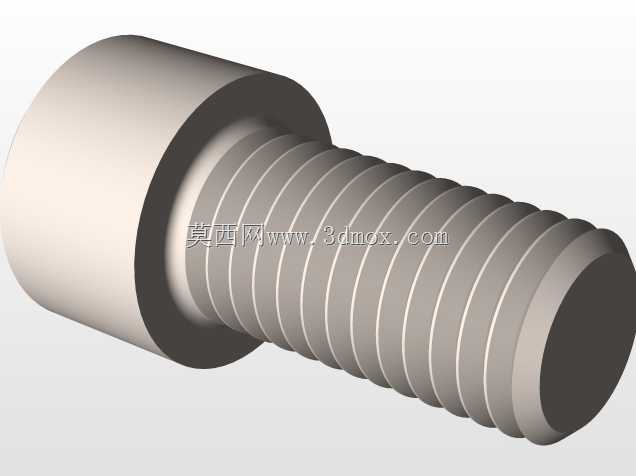

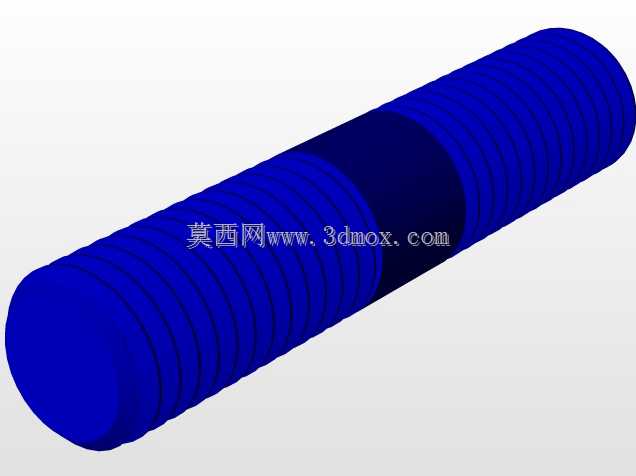

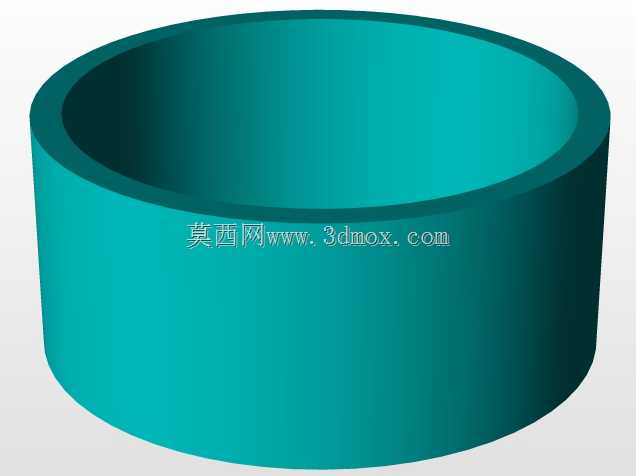

在汽车零部件机加工生产环节中，离合器臂作为离合器操纵机构的核心传力构件，其加工精度直接决定离合器分离动作的平顺性与使用寿命，铣削工序是保证离合器臂安装基准面、配合槽位尺寸精度的关键工序，这款专用铣削夹具正是为适配离合器臂的批量铣削加工需求设计，可直接安装于立式铣床、数控铣削加工中心的工作台面，完成工件的快速定位与可靠夹紧，替代通用夹具反复找正的繁琐操作，大幅提升单工序加工效率与成品一致性。从功能特性来看，该夹具采用模块化的定位夹紧组合结构，底座为整体式铸铁材质，底面加工有标准的T型槽安装位，可适配不同规格铣床的工作台装夹边界，安装时无需额外制作过渡连接板，降低产线适配成本。定位单元根据离合器臂的外形轮廓设计了仿形定位块，可精准贴合工件的铸造毛坯基准面，限制工件六个自由度，避免加工过程中出现位移偏差；夹紧单元采用螺旋夹紧与弹簧辅助复位的组合结构，操作端设置有防滑操作旋钮，操作人员无需专用工具即可完成工件的装夹与拆卸，弹簧复位结构可在松夹时自动推开压板，减少工件取放的操作阻碍，适配批量生产的快节奏作业需求。设计思路上，这款夹具充分考虑了离合器臂铣削加工的受力特性，铣削加工时刀具会对工件产生持续的径向切削力，因此夹紧点的布置避开了刀具走刀路径，同时将主要受力点对应在夹具的刚性支撑位置，避免加工过程中出现工件振颤，保证铣削面的表面粗糙度与尺寸公差。夹具的整体外形紧凑，横向与纵向安装尺寸适配常规中小型铣床的工作台行程范围，不会出现超出行程无法加工的问题，同时夹具上预留有排屑空间，铣削产生的金属切屑可顺着斜面滑落，不会堆积在定位面影响后续工件的装夹精度。在实际生产应用中，该夹具可完成离合器臂侧面、端面、定位槽等多个部位的铣削加工，一次装夹即可完成同工序所有加工内容，减少多次装夹带来的累积误差，加工出的工件尺寸一致性好，可直接进入后续钻孔、装配工序，无需额外的基准修正，有效降低了离合器臂的单件加工工时，同时降低了对操作人员的技能要求，新员工经过简单培训即可完成装夹操作，适合中小批量零部件加工企业的产线配置。
