手动压紧式异形零件定位夹持工装

这款手动压紧式异形零件定位夹持工装，主要应用于机加工、部件装配、工件检测等生产环节中，针对轮廓不规则、常规夹持方式难以稳固装夹的异形结构零件提供可靠的固定方案，在小批量多品种的零部件生产场景、零部件返修工位以及产品尺寸检测工位中，能够快速完成工件的装夹定位，避免加工或检测过程中工件出现位移、偏斜，保障加工精度与检测数据的准确性，同时降低操作人员装夹工件的操作难度，提升单工位的作业效率。

从实际用途来看，该工装核心作用是对特定异形零件实现完全约束的定位与稳定压紧，适配零件的不规则曲面轮廓，通过多组定位块贴合零件的不同基准面，限制工件的六个自由度，确保每次装夹的工件位置一致性，配合上方的快速夹钳机构，能够在装夹时快速完成压紧动作，拆卸时也可快速松脱，无需反复调整夹持位置，适配重复性的零件装夹作业需求。

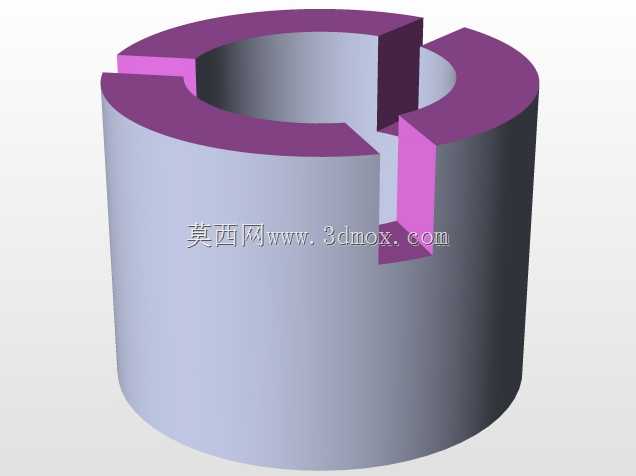

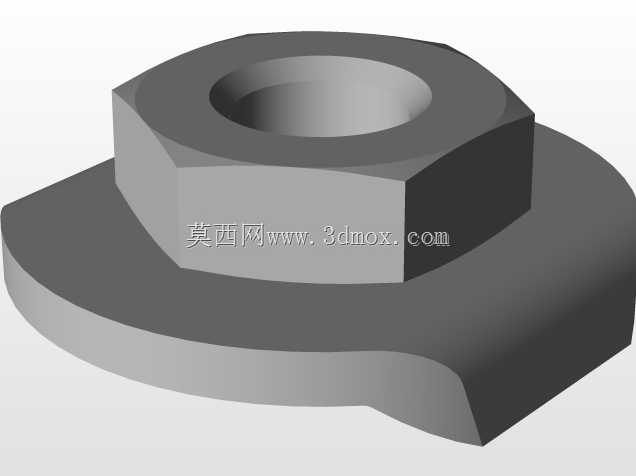

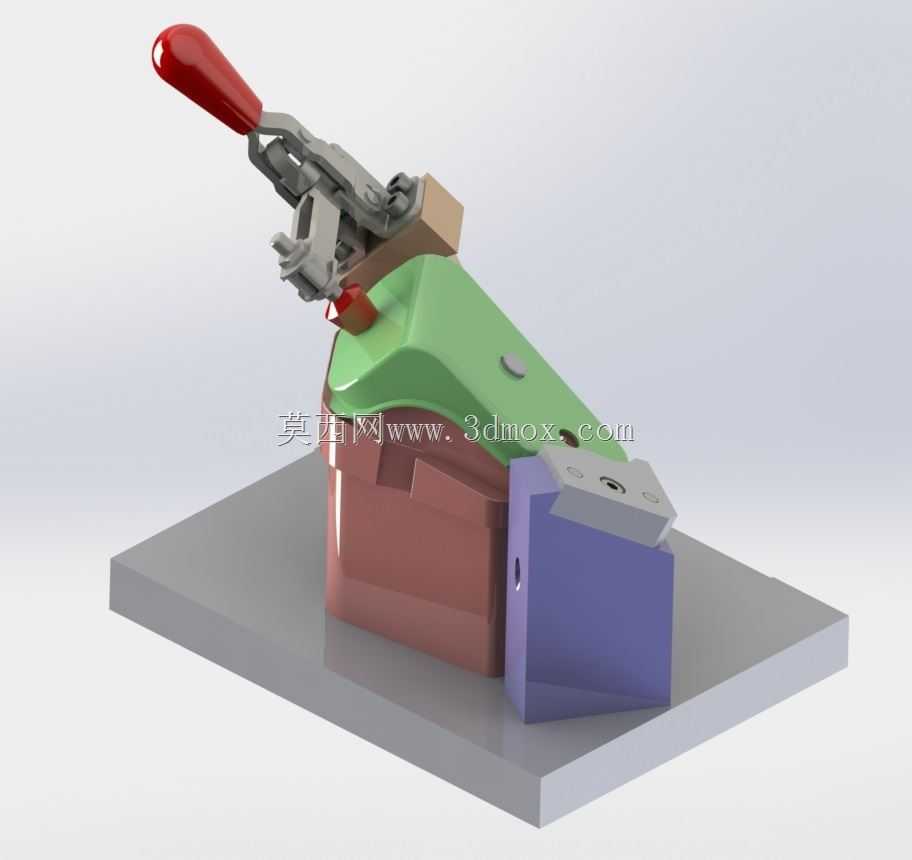

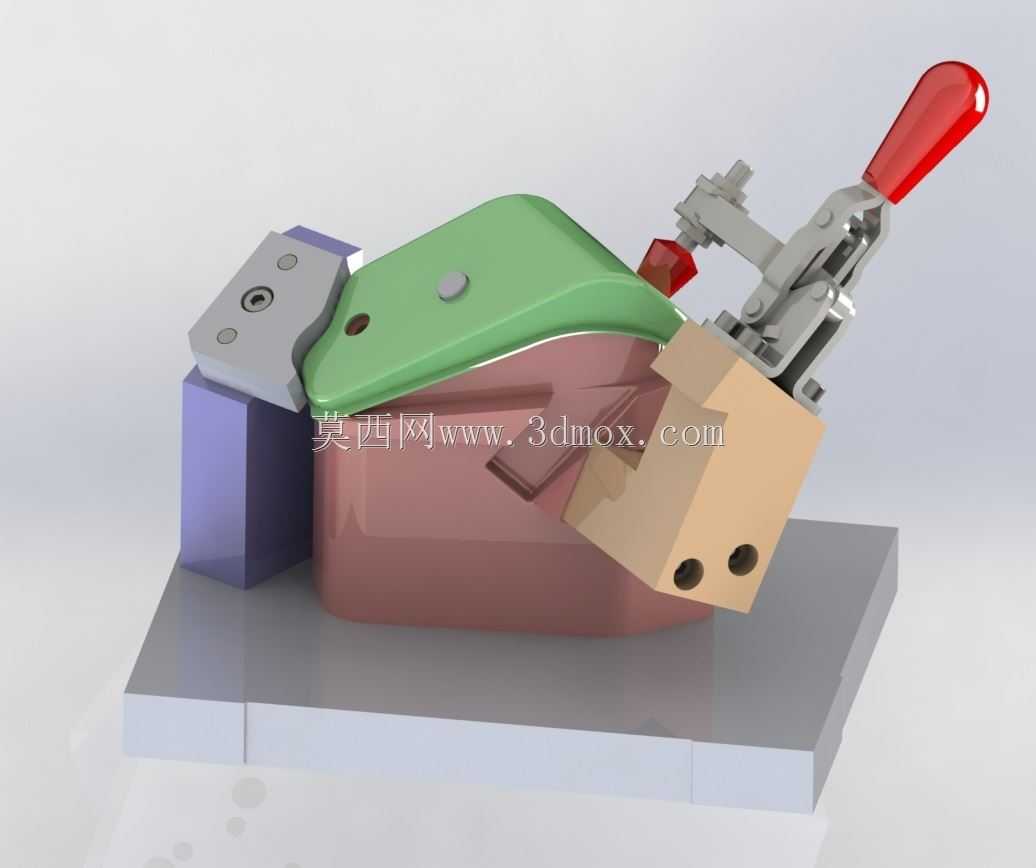

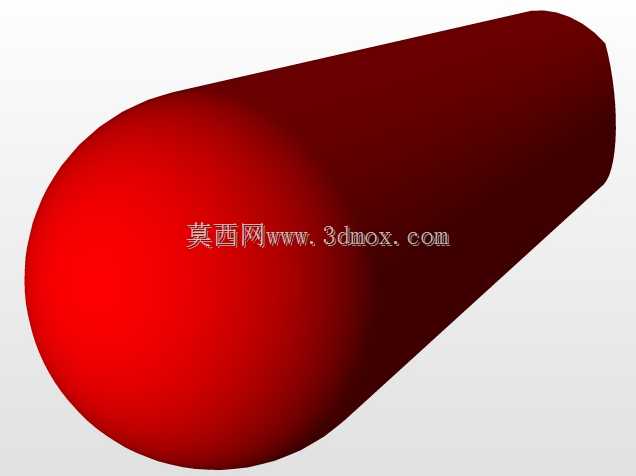

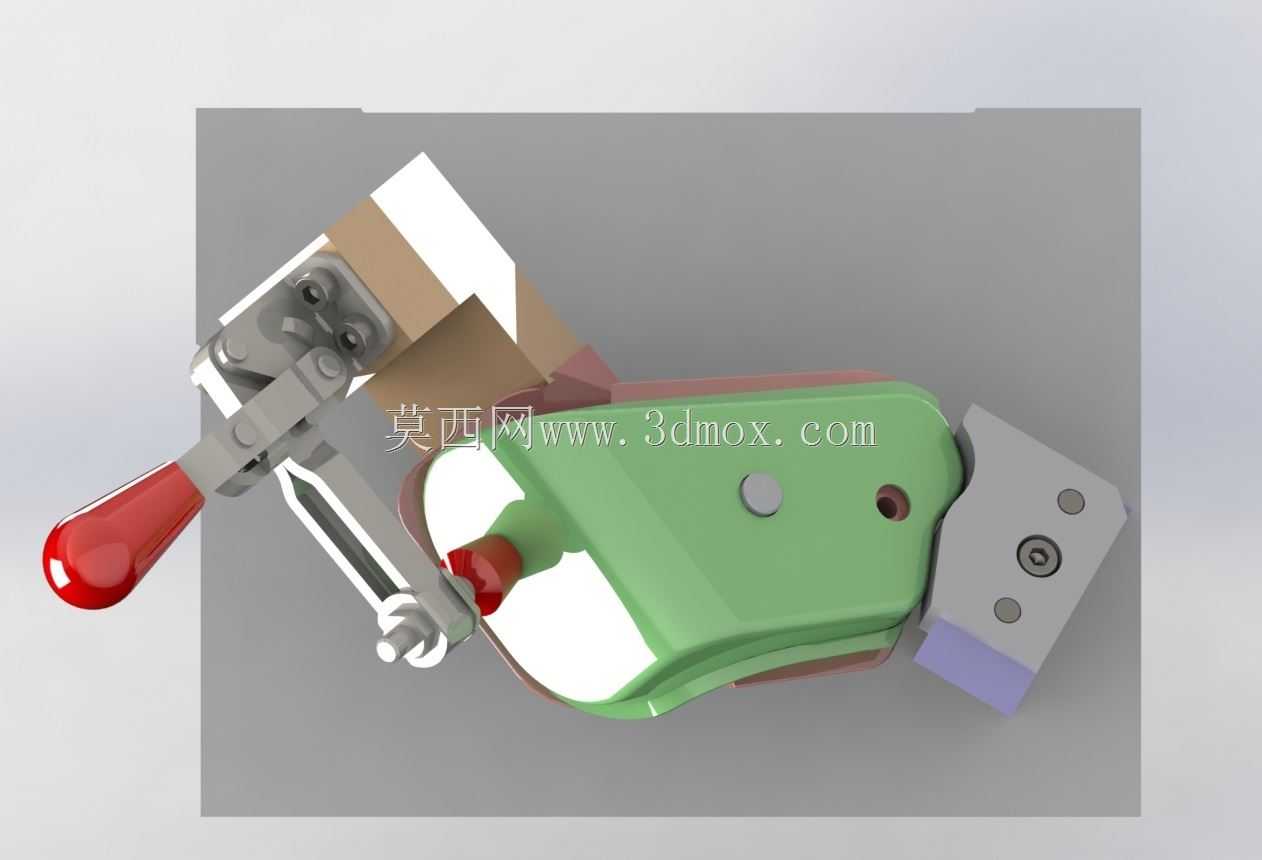

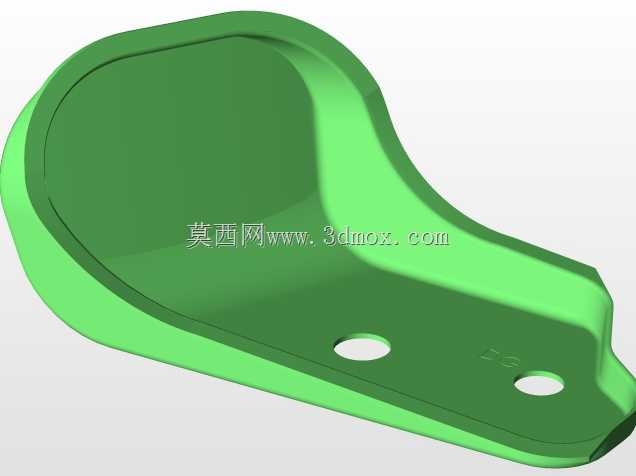

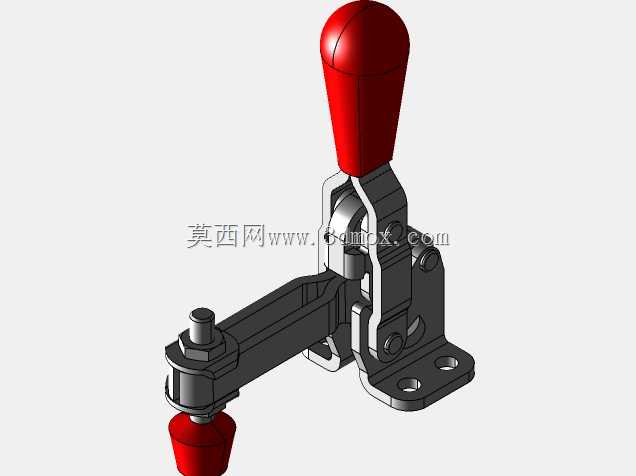

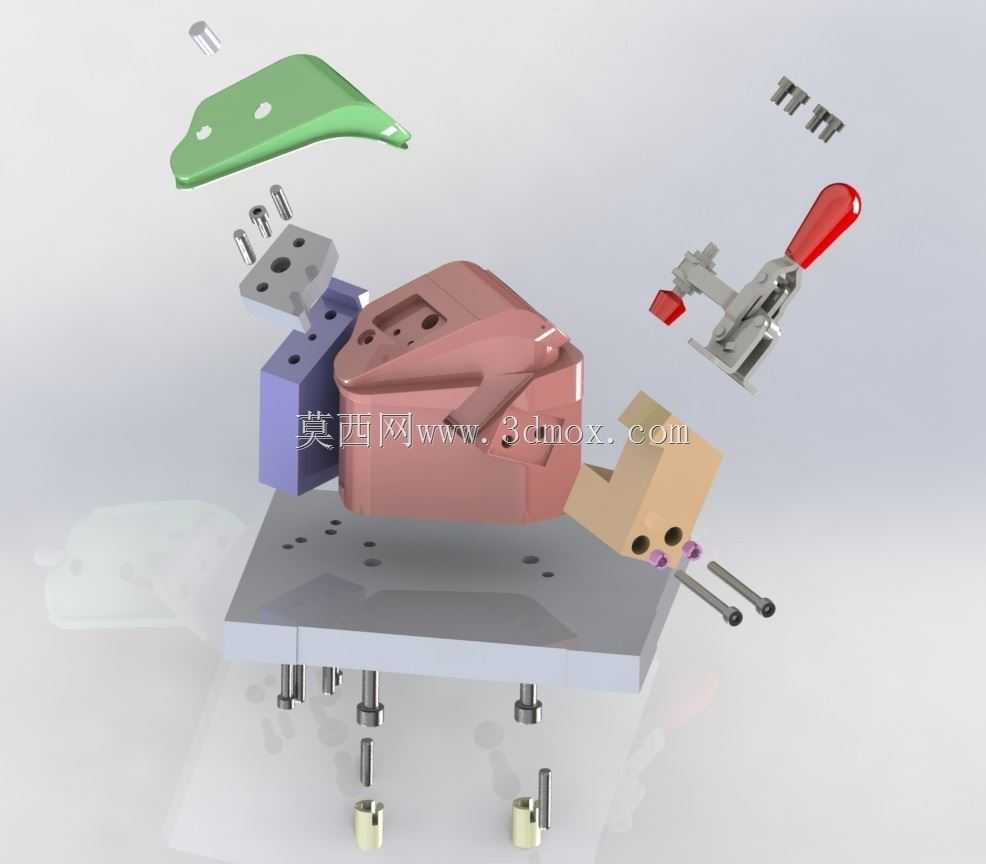

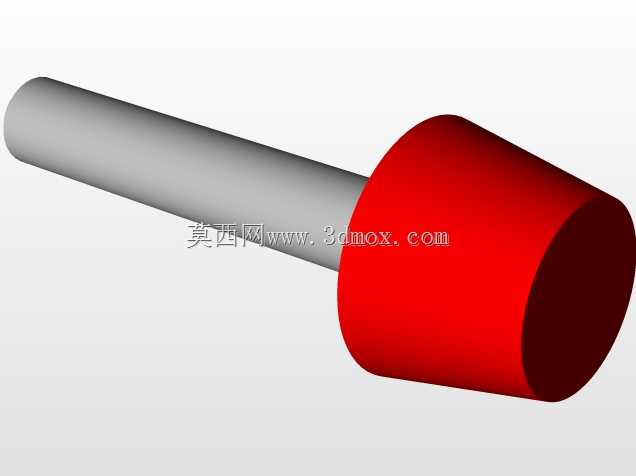

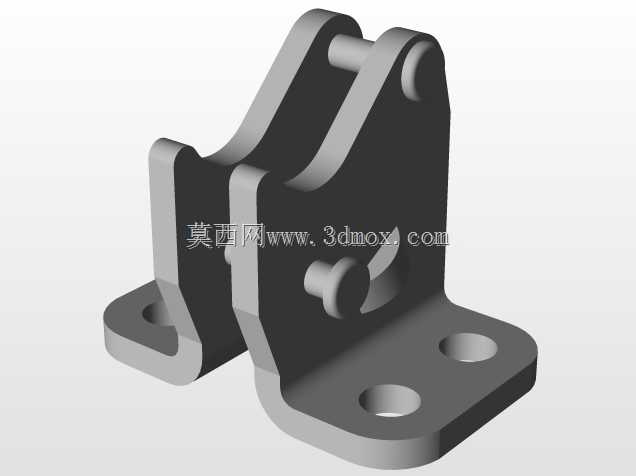

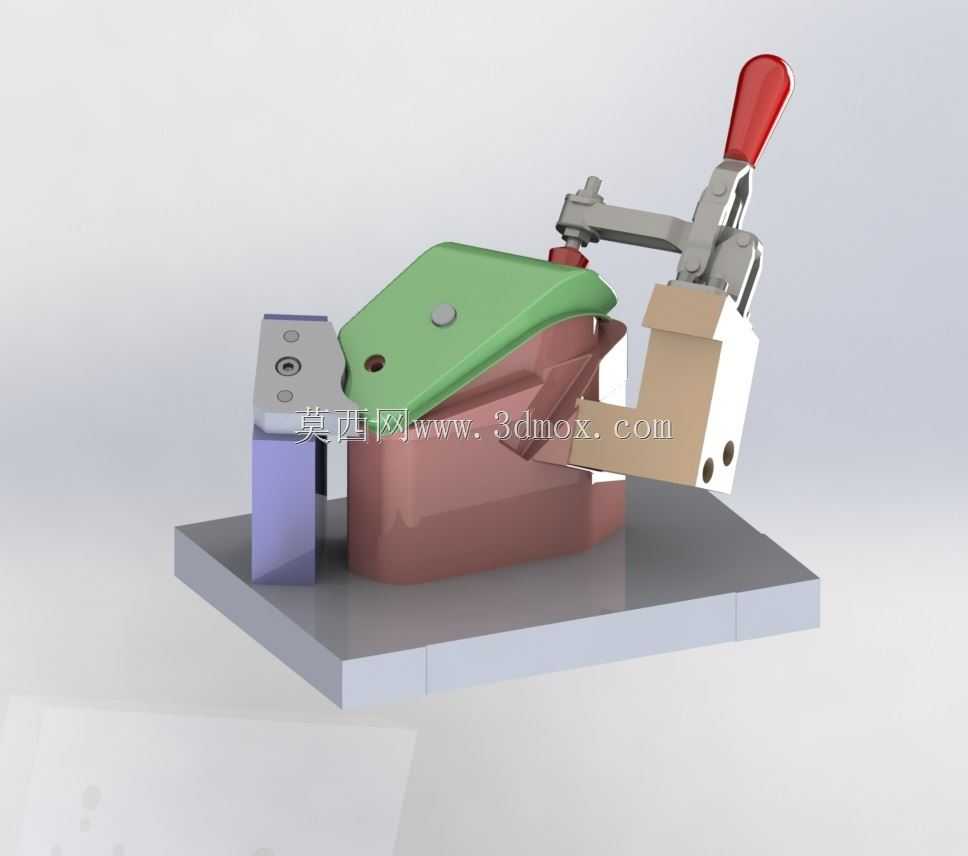

在功能特性上，该工装采用手动快速夹钳作为压紧执行部件，操作端设置红色绝缘握把，操作人员扳动握把即可通过肘节机构实现压紧力的放大，仅需较小的操作力即可获得足够的工件压紧力，夹钳的压头位置适配零件上方的压紧接触面，避免压伤零件表面；定位部分采用多组不同形状的定位挡块，分别贴合零件的侧边、底面以及异形轮廓面，其中紫色定位块对应零件的侧方直边基准，米色定位座贴合零件的端部轮廓，绿色仿形压盖贴合零件的上表面轮廓，确保装夹时工件不会出现窜动；工装整体安装在平整的方形底座上，底座可通过螺栓固定在工作台面、机床工作台或者检测平台上，保证工装自身的安装稳定性。

设计思路上，该工装完全遵循基准重合原则，选取零件上精度最高的几个加工面作为定位基准，定位块的轮廓完全匹配零件对应位置的外形，避免过定位或者欠定位的问题；压紧点的选择避开了零件的加工位置与检测位置，同时压紧力的方向垂直指向主要定位基准面，确保压紧过程中工件不会出现翘起或者偏移；整体结构采用模块化设计，定位块与夹钳均通过紧固件安装在底座上，后续若适配同系列不同尺寸的零件，仅需更换对应位置的定位块即可，无需重新制作整套工装，降低了工装的改造成本。

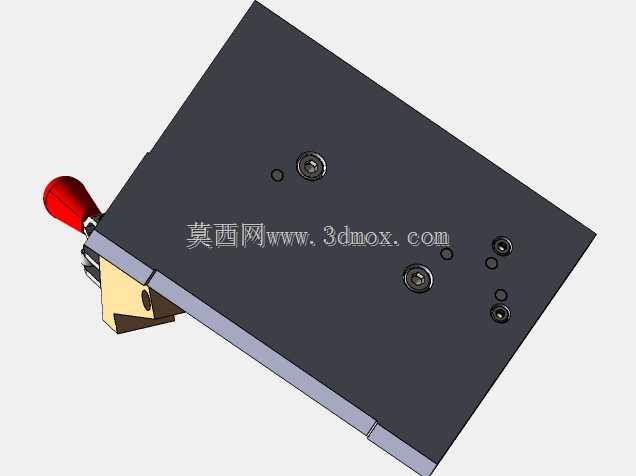

在外形尺寸与安装边界上，该工装整体为台式布局，底座为矩形平板结构，整体占用的工作台面空间较小，安装时仅需在底座的对应位置开设安装孔，即可固定在常规的机床工作台、装配工作台或者检测平台上，操作时夹钳的扳动行程不会超出底座的边界范围，不会与周边的其他设备或者工装产生干涉，操作人员站在工装的夹钳侧即可完成全部装夹与拆卸操作，操作动线流畅无阻碍。
