气动行星压装凸轮托架组装设备

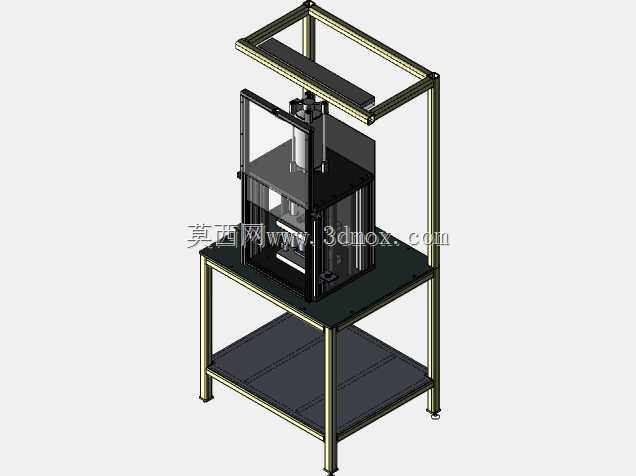

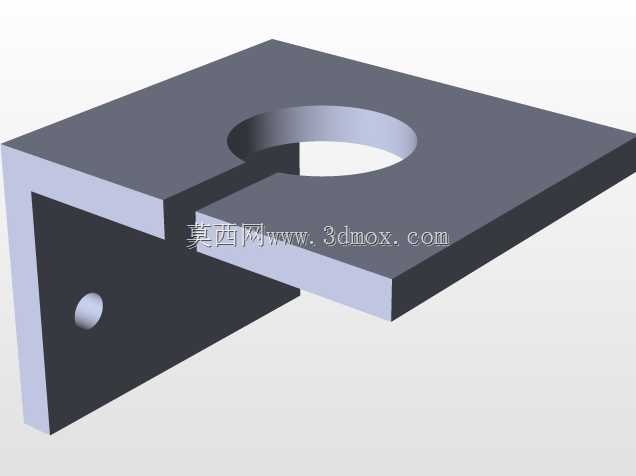

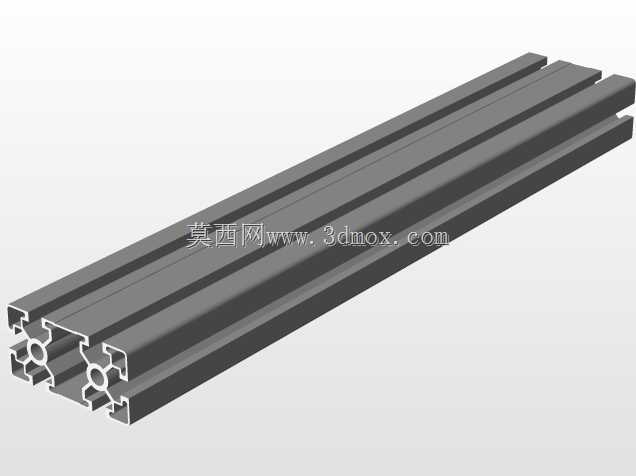

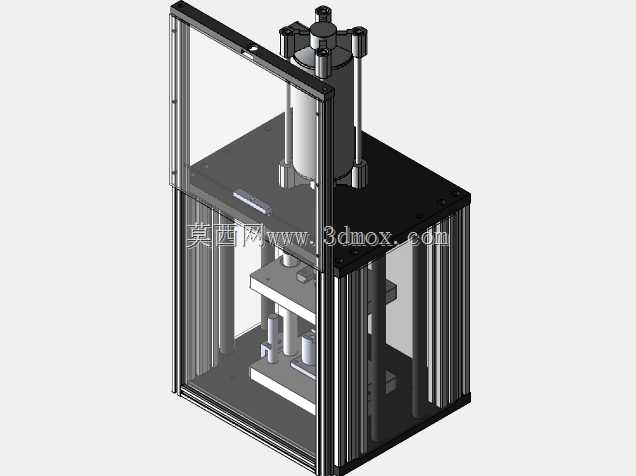

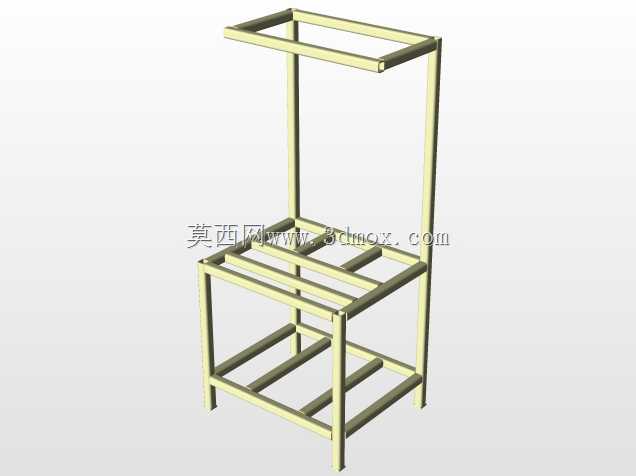

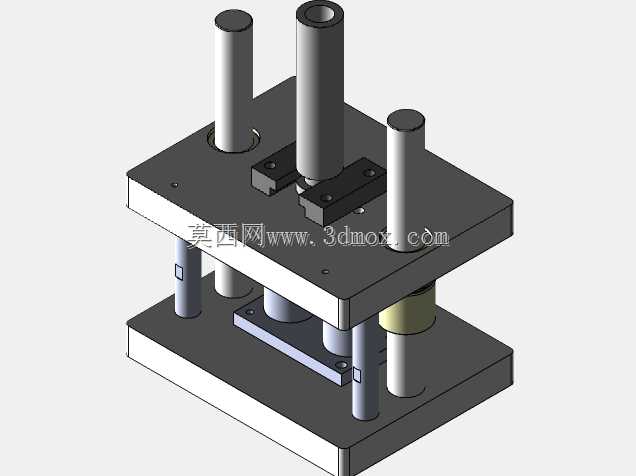

该设备主要应用于小型传动组件装配生产线的压装工序，针对行星结构件与凸轮托架的精准压合需求设计，常见于汽配、小型精密传动部件生产车间的装配工位，替代传统手动敲击压合的作业方式，解决人工压装对位不准、压合力道不均导致的部件变形、装配错位问题，可适配小批量多批次的同规格组件压装作业，也可嵌入短流水线作为定点压装工位使用。设备整体采用双层铝型材框架搭建，底部框架设置置物层板用于存放待压装工件、配套工装与作业辅料，上层为作业操作平台，压装执行机构固定在平台上方的龙门式架体上，架体顶部预留有气源管路排布空间，整体安装边界占地约0.8米见方，整体高度约1.8米，无需额外预埋固定结构，底部配置可调脚杯，可直接放置在平整车间地面上完成调平固定，适配多数中小型装配车间的工位排布需求。设备核心压装执行单元采用气动驱动方式，搭配垂直导向导轨保证压头运行的直线度，压合工位设置有与凸轮托架轮廓匹配的定位仿形座，待压装的托架放置到定位座后可自动完成对位，行星工件放置到托架对应位置后，启动压装开关，压头会以恒定压力垂直下行，将行星件平稳压入托架的预设安装位，压合行程设置有硬限位结构，避免过压损坏工件。作业区域四周设置有透明防护挡板，既可以观察压装作业的全过程，也能防止压装过程中工件意外弹出造成作业伤害，操作按钮设置在工位前方的易操作位置，符合人体工程学设计，作业人员无需大幅抬臂即可完成操作。设计过程中优先考虑了设备的拆装便捷性，铝型材框架采用标准角码连接，无需复杂焊接工艺，后期维护更换部件时可快速拆解；气动元件均选用通用标准规格，后期替换配件无需定制，降低设备的运维成本；压头与定位座采用可更换设计，当需要适配同系列不同尺寸的托架压装需求时，仅需更换对应的定位座与压头即可，无需改动设备主体框架，提升了设备的复用性。设备的压合压力可通过气源处理三联件进行调节，可根据不同材质工件的压装需求调整合适的压合力，避免压力过大压裂塑料材质托架，或是压力过小导致压装不到位的问题，压装到位后压头会自动回位，作业人员即可取出完成压装的组件，放入下一组待压装工件，单工位作业效率相较手动压装可提升三倍以上，同时压装良品率可稳定保持在较高水平，降低组件装配的报废成本。
