手动拨压式工件夹持锁紧机构

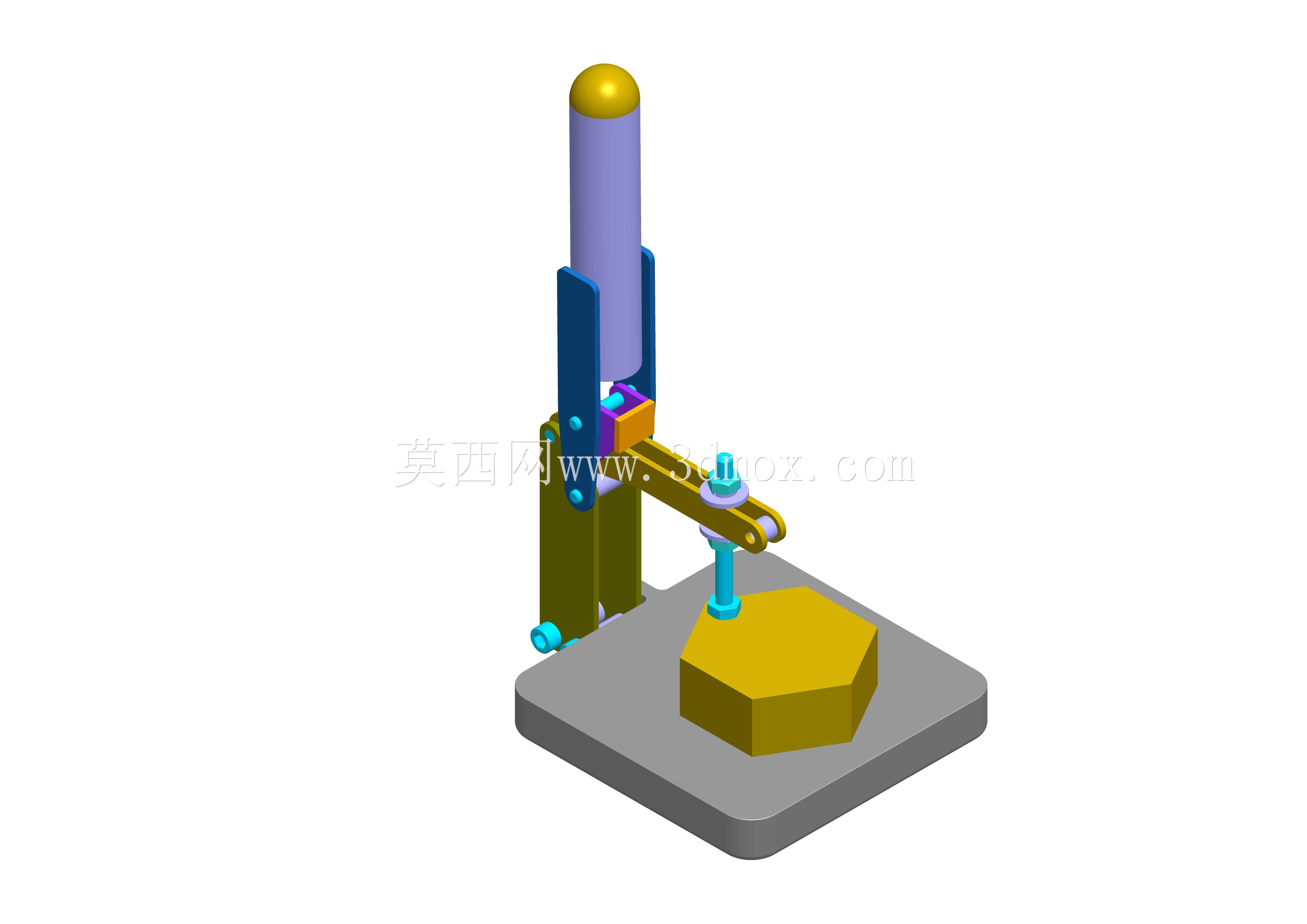

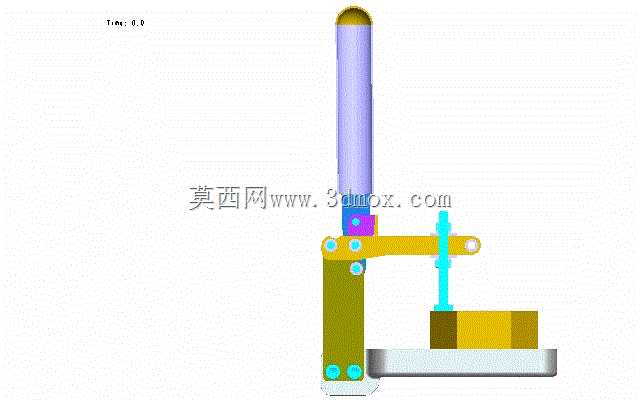

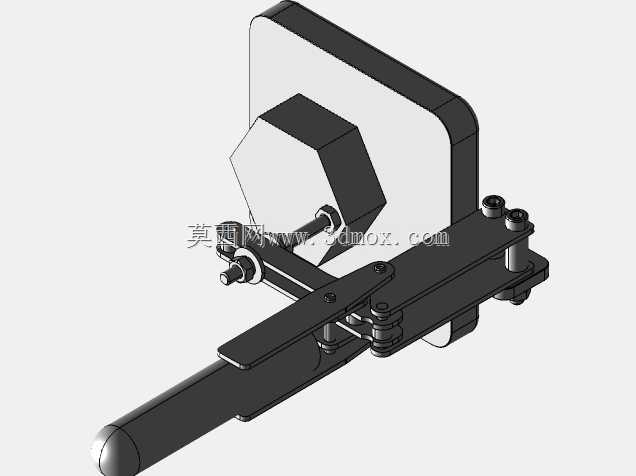

这款手动拨压式夹持机构主要应用于小型工件的工序间装夹场景，常见于电子元器件组装工位、小型五金件修配操作台、精密零件检测定位台等需要频繁拆装工件的作业环节，依靠纯机械结构实现快速夹持与松脱，无需外接气源、电源等动力源，适配无动力配套的零散作业工位，也可作为自动化生产线的备用手动夹持单元，在设备临时调试、小批量试生产阶段替代气动液压夹具完成工件固定。机构核心功能是通过长手柄的杠杆力矩放大作用，将操作人员施加在手柄端的小幅摆动力转化为压头端的垂直下压力，实现对放置在底座平台上的工件的稳定压紧，压头端部采用软性接触材质设计，避免刚性压接在工件表面留下压痕，适配表面质量要求较高的精加工零件装夹。设计过程中优先考虑操作便捷性，手柄的摆动行程经过反复校核，单手握持即可完成全程扳动操作，扳动到位后连杆机构会越过机械死点实现自锁，即便操作人员松开手柄，压头也能持续保持压紧状态，不会因加工过程中的振动出现松脱移位，保障作业过程的装夹可靠性。整体结构采用分层布局设计，竖直安装板作为整个机构的承载基座，底部预留两个标准安装孔位，可通过螺栓直接固定在工作台面或者专用工装板上，安装边界清晰，不会占用过多台面上的操作空间；横向传动连杆采用铰接式连接，各转动副位置预留润滑间隙，长期使用也不会出现卡滞问题；压头部分采用可拆换设计，可根据待夹持工件的外形尺寸更换不同规格的压头块，适配不同厚度、不同接触面形状的工件装夹需求。底座的承载平台采用平整化设计，与压头的垂直运动方向保持严格垂直，保障压紧力均匀作用在工件表面，避免装夹过程中工件出现倾斜偏移，对于厚度在适配范围内的块状、板状小型工件，都能实现稳定的定位夹持，扳动手柄即可快速松脱工件，单工位装夹耗时不超过两秒，大幅提升小批量作业的装夹效率。
