钢丝绳卡头夹紧索具结构设计

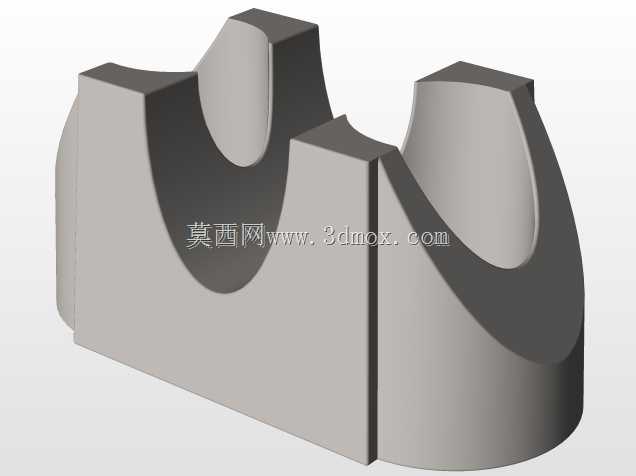

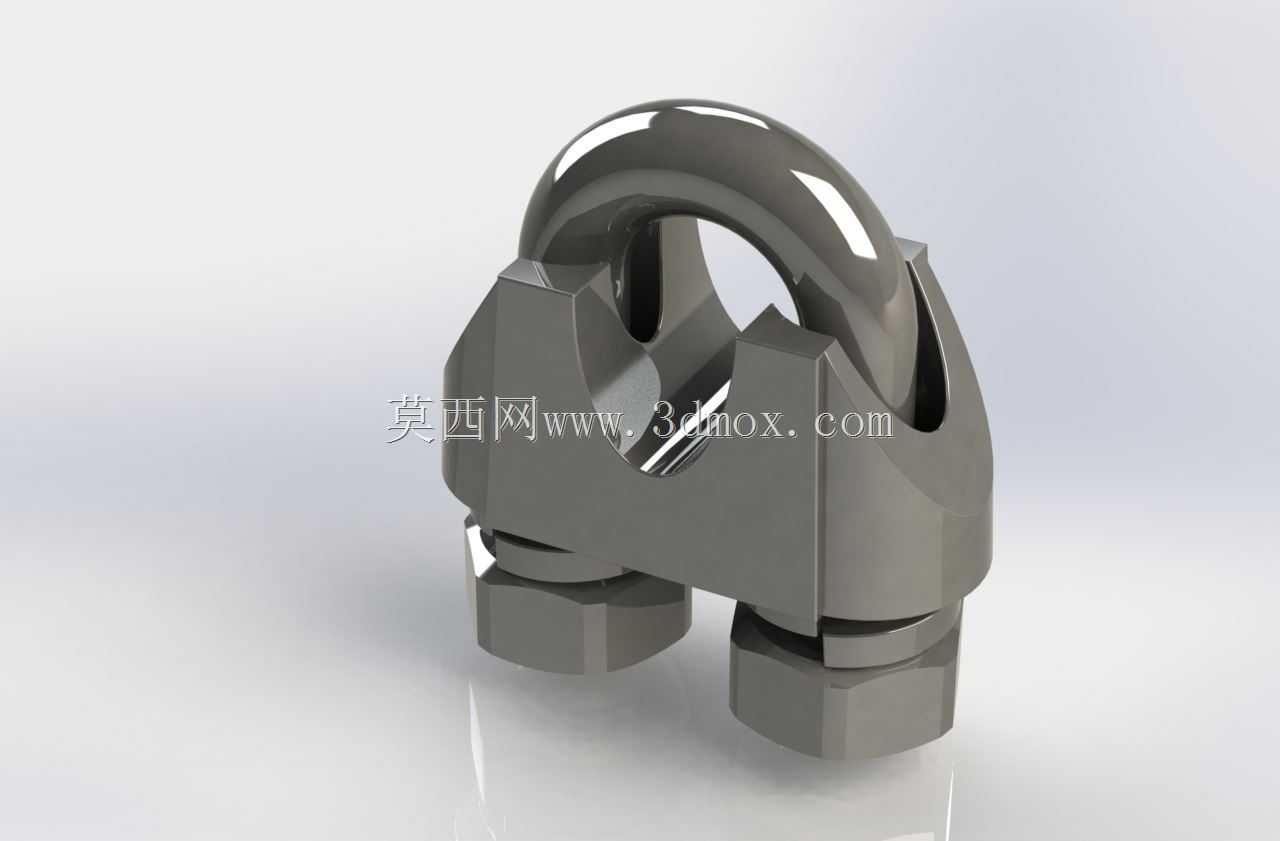

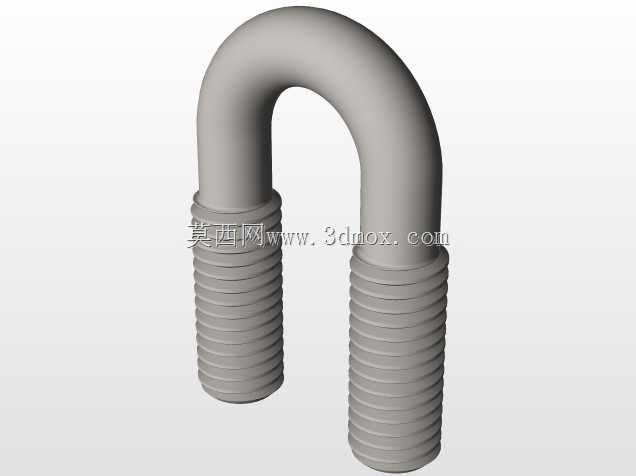

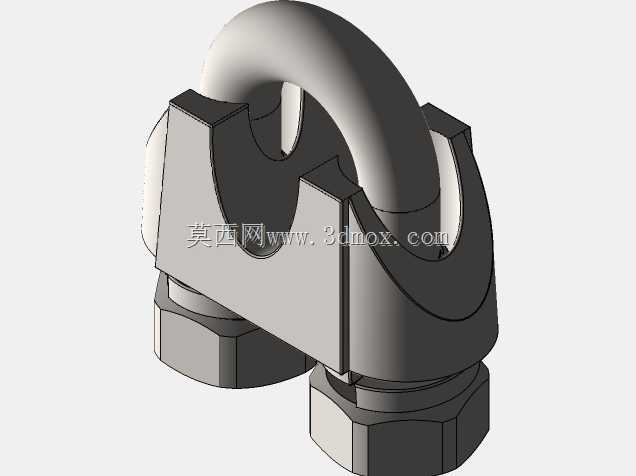

这款夹紧构件是起重吊装、缆风固定、索道架设、电力牵张作业场景中常用的绳索固定连接件，核心作用是将钢丝绳的自由端与工作段牢牢锁合，形成稳定的绳环或固定接头，避免绳索受拉时出现滑移、松脱问题，是各类涉及钢丝绳传力、张紧作业场景中不可或缺的受力连接件。在实际应用中，这类构件常搭配卸扣、花篮螺栓等索具共同使用，覆盖建筑施工塔机缆风固定、船舶码头缆绳系固、户外输电线路拉线紧固、起重作业吊索绳端加工、矿山索道绳索固定等多个作业场景，直接关系到索具系统的受力可靠性，一旦出现夹紧失效，极有可能引发重物坠落、绳索回弹等安全事故，因此其结构设计的合理性、受力的均匀性直接决定了整套索具系统的安全冗余。从功能特性来看，这款夹紧构件采用U形锻造环体搭配一体式夹座与双锁紧螺母的结构，区别于传统单螺母卡头易松动的缺陷，双螺母的设计可以在夹座压合钢丝绳后形成双重锁止，即使在长期受振动、交变载荷的工况下，也能保持足够的锁紧力矩，避免螺母回转松脱。夹座与钢丝绳接触的内槽采用与钢丝绳公称直径匹配的圆弧曲面设计，压合后可以完整贴合钢丝绳的外轮廓，不会对钢丝绳外层钢丝造成切割式的硬损伤，同时能让夹紧力均匀分布在接触段的绳体上，避免局部应力集中导致的钢丝绳断丝、提前报废问题。在设计思路上，这款构件优先考虑受力路径的合理性：U形环体作为主要承力部件，采用一体式锻造流线结构，不存在焊接接缝带来的应力薄弱点，载荷可以顺着环体的圆弧轮廓均匀传递到两个锁紧螺栓段，不会出现局部应力过载的问题；夹座的两个螺栓孔位与U形环的两个支脚精准同轴，锁紧时夹座可以平行压向绳体，避免单侧压合导致的绳体挤压变形、夹紧力不足的问题。从安装边界来看，这款夹紧构件适配对应公称直径的圆股钢丝绳，安装时需要将U形环卡在钢丝绳的自由端一侧，夹座贴合在钢丝绳的工作主段一侧，按照预设的拧紧力矩交替锁紧两个螺母，确保夹座将钢丝绳压合至原直径的三分之二左右即可形成足够的握裹力；构件整体的外部轮廓没有突兀的尖锐棱角，安装后不会对相邻的索具部件、护层结构造成刮蹭损伤，环体顶部的圆弧吊环结构既可以作为承力点直接连接卸扣等连接件，也可以作为安装时的对位基准，方便施工人员快速调整安装位置。在实际排布时，根据钢丝绳的直径与工作载荷等级，通常会在绳端等距布置3-5个同规格的该类夹紧构件，相邻构件的夹座方向交替排布，进一步提升绳端固定的可靠性，避免绳索受冲击载荷时出现松脱滑移。
