经典单动式长管转轮手枪结构设计

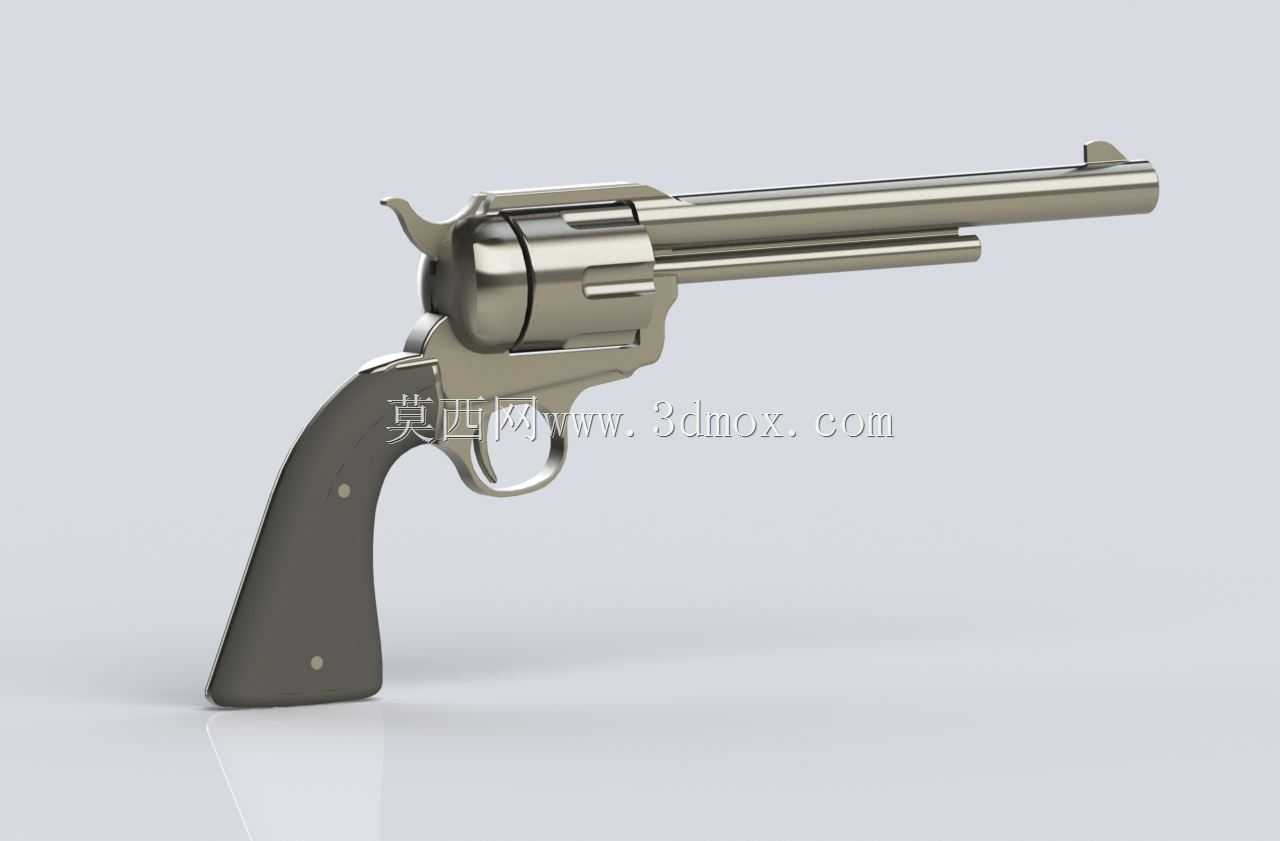

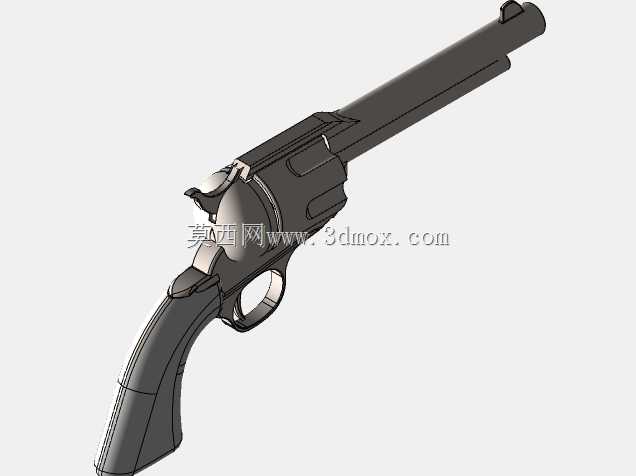

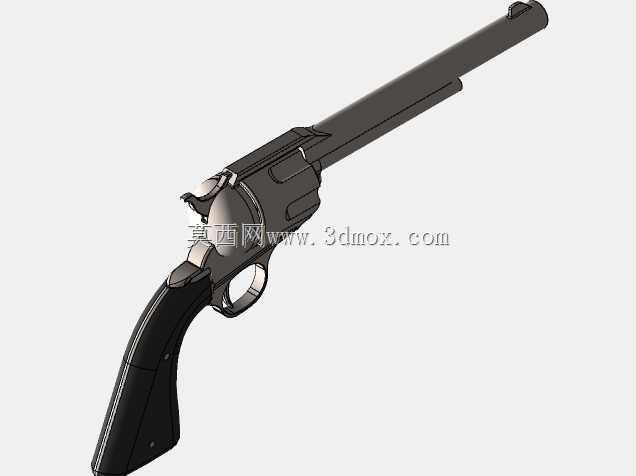

在轻武器结构设计领域，转轮手枪的结构可靠性一直是民用射击、影视道具制作、战术训练模拟场景中重点关注的设计方向，本次呈现的长管单动转轮手枪结构，完全围绕实际使用中的受力特性、操作逻辑展开设计，没有冗余的装饰性结构，每一处曲面、每一个装配间隙都对应实际使用中的功能需求。从实际应用场景来看，这类长管转轮手枪常被用于西部题材影视道具制作、民用射击运动器材原型、战术训练模拟教具，部分结构简化后也可作为玩具枪械的结构参考，设计过程中首先考虑的是不同场景下的结构强度匹配，比如作为射击器材原型时，转轮弹巢、枪管、击发机构的受力边界需要严格匹配常用弹药的膛压参数，作为影视道具时则可以在保留外形尺寸的前提下适当降低结构强度要求，减轻整体重量方便演员长时间持握。从功能特性来看，单动式击发结构的设计逻辑是优先保证击发可靠性，击锤需要手动扳动至待击位置后扣动扳机才能完成击发，这种结构相比双动结构扳机行程更短、击发力度更稳定，适合对射击精度有要求的使用场景；长管结构的设计则是为了延长弹头在枪管内的导向距离，提升射击时的指向稳定性，枪管下方的退壳杆结构完全还原了实际枪械的退壳逻辑，在转轮摆出后推动退壳杆即可一次性退出弹巢内的弹壳，操作路径没有多余的转折，符合实际使用中的操作习惯。握把部分采用贴合手掌弧度的曲面设计，握持时虎口位置可以自然贴合握把上部的弯曲结构，握把片采用分体式装配设计，通过两个固定销与握把框架连接，装配后握把片与金属框架之间的间隙控制在0.1mm以内，既保证装配牢固度，也避免握持时出现硌手的棱角；转轮弹巢与框架的配合间隙经过反复调整，转动时的阻尼感均匀，不会出现卡滞或者旷量过大的问题，每个弹膛的同轴度都与枪管轴线严格对齐，避免击发时出现弹头偏斜的问题。设计过程中没有采用一体化的整体建模思路，而是完全按照实际枪械的装配逻辑拆分零件，从击锤、扳机、阻铁到转轮定位销、退壳弹簧、握把固定销，每一个独立零件都保留了完整的装配基准面，结构设计从业者可以直接参考这个模型的拆分逻辑，理解轻武器结构中零件之间的运动干涉避让关系，比如击锤扳动过程中与框架之间的避让间隙、扳机转动时与阻铁的接触位置、转轮转动时与退壳杆的位置关系，这些细节都是实际结构设计中需要反复校核的部分。外形尺寸方面，整体长度按照经典长管转轮手枪的实际尺寸等比例还原，枪管长度占整体长度的60%左右，握把的倾斜角度经过人体工学校核，持握时枪管自然指向目标方向，不需要刻意调整手腕角度；安装边界上，所有外露零件的边缘都做了0.2mm的圆角处理，避免尖锐棱角造成的划伤风险，金属零件之间的活动间隙都控制在合理范围内，既保证运动顺畅，也不会出现零件晃动的问题。从结构设计的角度来看，这个模型没有做夸张的艺术化修改，所有结构都对应实际的功能需求，比如枪管上方的准星结构采用固定式设计，与枪管一体加工成型，保证射击时的瞄准基线稳定，击锤表面的防滑纹路设计是为了手动扳动击锤时增加摩擦力，避免手滑出现操作失误，扳机的曲面弧度完全贴合手指扣动时的接触形状，长时间扣动也不会出现明显的不适感。对于三维建模从业者来说，这个模型的曲面建模思路也有很高的参考价值，握把的不规则曲面、转轮的圆柱面与定位槽的配合、枪管的细长圆柱结构与准星的过渡处理，都是机械曲面建模中常见的典型结构，建模过程中需要注意曲面的连续性，避免出现棱角突兀的问题，同时要保证各个配合面的尺寸精度，确保装配后各个运动部件可以正常动作，不会出现干涉问题。在实际的结构验证环节，这类转轮结构的核心受力点集中在转轮弹巢与枪管尾部的贴合面、击锤与击针的接触位置、扳机与阻铁的卡合位置，设计时这些位置的材料厚度都做了加强处理，避免反复击发后出现结构变形，退壳机构的弹簧安装位预留了足够的弹簧压缩行程，保证退壳杆推出后可以自动复位，不会出现卡滞在伸出位置的问题。
