医用一次性注射器精细三维结构设计

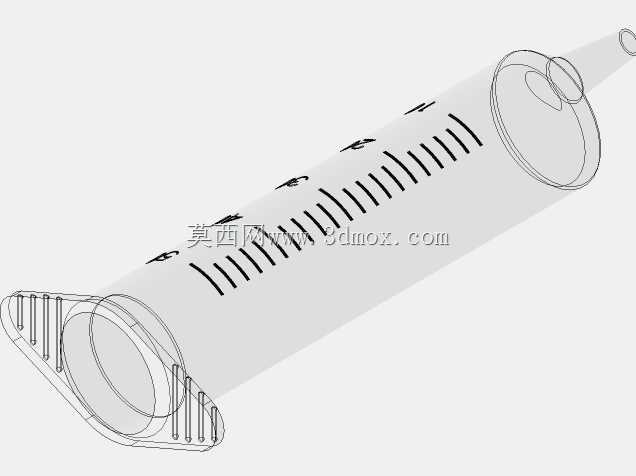

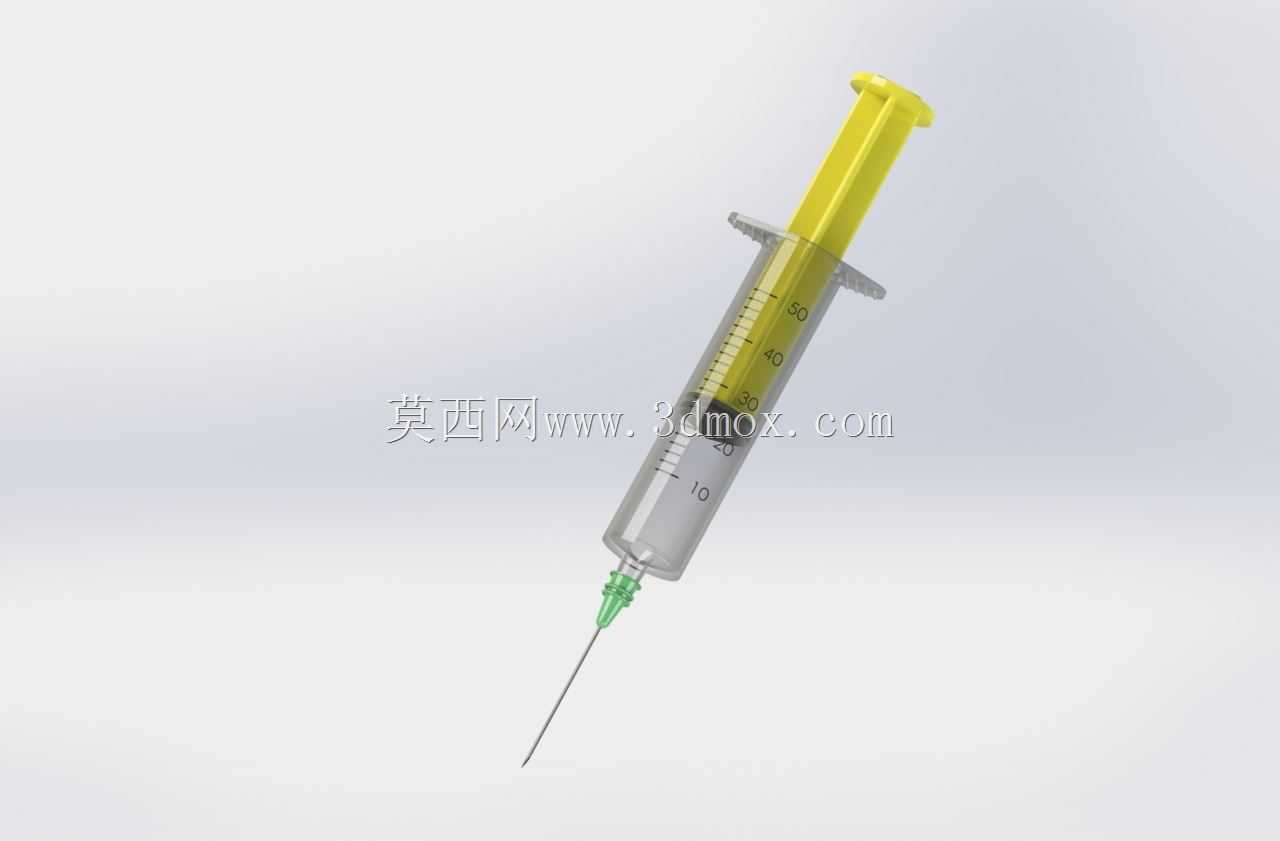

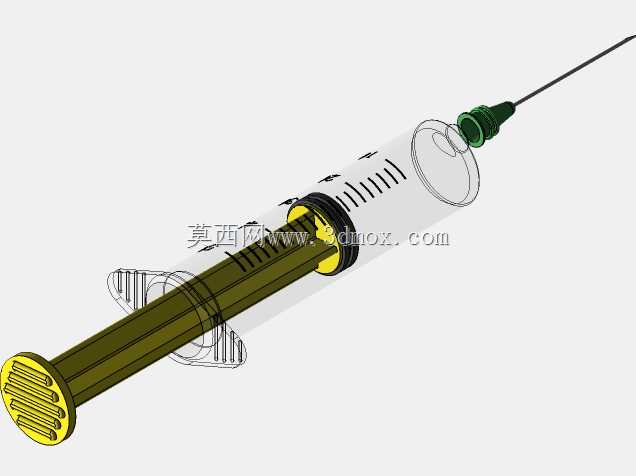

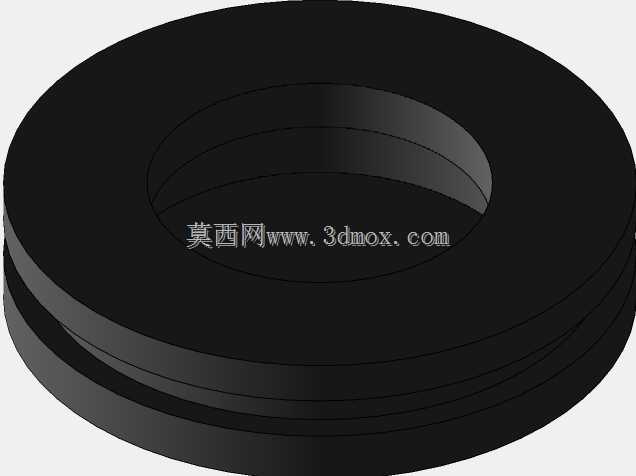

在临床诊疗、实验室液体移取、医美药剂输注等场景中，注射器是应用频次极高的基础器具，其结构合理性直接影响操作手感、剂量精度与使用安全性。这款注射器的三维结构设计完全贴合实际使用需求，从各部件的配合精度到操作逻辑都做了充分的工程考量。先看核心的针筒部分，作为容纳药液的主体结构，设计时采用透明筒体结构，筒壁外侧蚀刻有清晰的容量刻度，刻度间距严格对应标准容量梯度，最小刻度精度满足小剂量药剂抽取的计量要求，筒体的内壁做了高光洁度处理，减少与橡胶活塞的滑动摩擦阻力，保证推杆推进时的平顺性，避免出现卡顿、跳顿导致的剂量推注误差。筒体尾部设置了对称的翼状凸缘，这部分是操作时的手指承力结构，设计时充分考虑了人体工学，凸缘的宽度与倒角弧度适配不同指型的按压受力，抽取或推注药剂时，食指与中指抵在凸缘下侧，拇指按压推杆尾部，受力分布均匀，长时间操作也不会产生明显的局部压痕。推杆部分采用带加强筋的十字截面结构，在保证结构刚性、避免推进过程中出现杆体弯曲变形的前提下，尽可能减少材料用量，降低整体重量，推杆前端的橡胶活塞是核心密封部件，设计时活塞与筒体内壁采用过盈配合，过盈量经过反复校核，既保证抽取、推注过程中不会出现药液渗漏、进气的问题，又不会因为配合过紧导致操作阻力过大。活塞上设置了多道环形密封唇，每道密封唇的角度与压缩量都经过优化，即使筒体内壁存在微小的加工公差，也能通过密封唇的弹性变形实现可靠密封，同时多道密封结构还能在推杆推进时刮除附着在筒壁上的残留药液，减少药剂浪费，保证给药剂量的准确性。针头部分采用可拆卸式结构设计，针座与筒体头部的鲁尔接头配合精度符合医用器具标准，锥面配合的密封性能可靠，插拔时的阻尼感适中，既不会因为配合过松导致针头脱落、漏液，也不会因为配合过紧导致更换针头时操作费力。针管部分采用薄壁细径结构，针尖做了符合医用标准的三面磨角处理，穿刺时的阻力更小，能有效降低穿刺过程中的痛感，针管与针座的连接采用嵌装固接结构，保证连接强度，避免穿刺时针管与针座脱离。在设计过程中，各部件的安装边界也做了严格的尺寸校核，推杆的最大推进行程与筒体的有效容量完全匹配，当推杆推进到极限位置时，活塞前端刚好贴合筒体头部的内端面，能将筒内的药液完全推出，减少残液量；针头安装到位后，针座端面与筒体头部端面完全贴合，不会出现轴向窜动；筒体的外径尺寸、翼状凸缘的外轮廓尺寸，适配常规的注射器固定夹具、自动注射泵的安装卡槽，既可以手动操作使用，也能配套自动化输注设备完成精准给药。从结构设计的细节来看，所有部件的棱角位置都做了圆角过渡处理，没有尖锐的毛刺结构，避免生产组装、临床使用过程中划伤操作人员；推杆尾部的按压盘直径足够大，拇指按压时受力均匀，不会因为压强过大产生不适感；筒体头部的出液口内径做了平滑过渡设计，药液流经时不会产生湍流，推注过程流速稳定，不会因为局部流道突变导致的药液喷射问题。针对不同使用场景的适配性，这款结构设计也预留了足够的调整空间，比如调整筒体的长度与内径即可获得不同容量规格的注射器，更换不同直径、长度的针管即可适配肌肉注射、皮下注射、静脉注射、实验室微量移取等不同的使用需求，各部件的模块化设计也能降低生产开模的成本，提升零部件的通用化率。
