汽车悬架用螺旋弹簧减震器结构设计

在乘用车辆与轻型商用车辆的底盘悬架系统中，这类螺旋弹簧与阻尼筒集成式减震部件是核心承载与缓冲元件，日常行驶过程中，路面传递的颠簸冲击会先作用于车轮端，再通过转向节传递到减震器下安装吊耳，阻尼筒内部的液压油通过阀系孔隙产生阻尼力，将冲击动能转化为热能耗散，同时配合螺旋弹簧的弹性形变吸收瞬时冲击，避免刚性冲击直接传递到车身结构，既能够提升驾乘人员的乘坐舒适度，也能减少车身钣金、内饰件长期受交变载荷产生的疲劳松动问题。

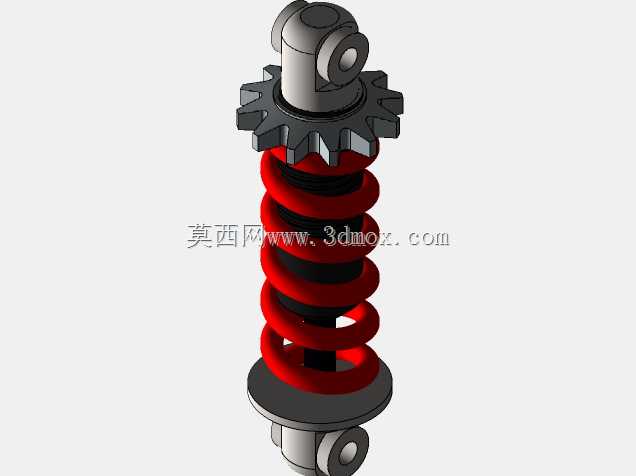

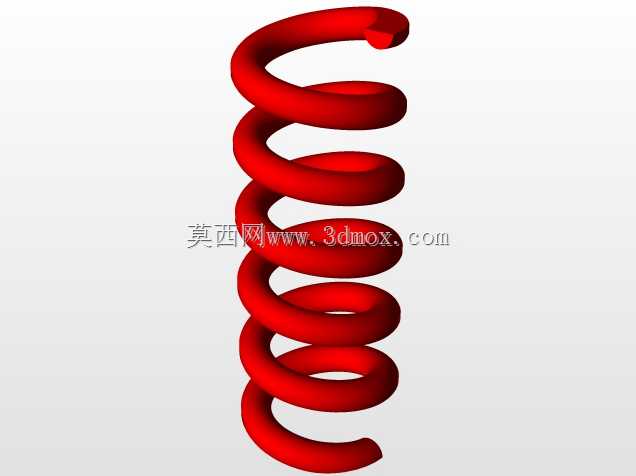

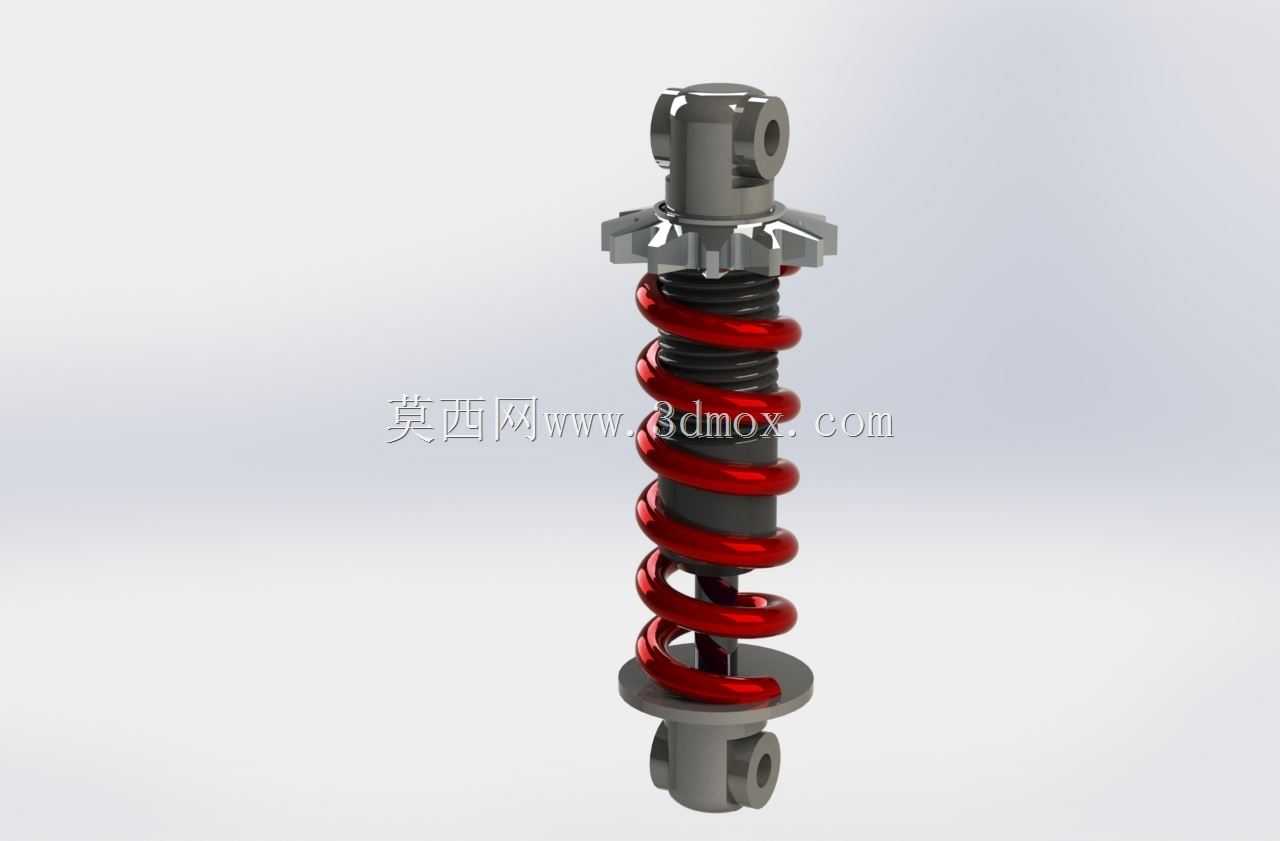

从结构设计逻辑来看，该减震器采用阻尼筒与螺旋弹簧同轴布置的方案，上端的安装座带铰接孔结构，用于连接车身减震器塔座位置，铰接结构内部可预留橡胶衬套安装空间，允许工作过程中存在小角度的摆动，适配悬架跳动时的角度变化；下端吊耳同样采用铰接结构连接下摆臂或转向节部件，上下铰接点的中心距在设计时需要匹配车型悬架的跳动行程，避免弹簧压并或阻尼筒拉脱的风险。螺旋弹簧选用变节距设计方案，端部并圈磨平处理，保证弹簧端面与上下弹簧座的贴合度，避免工作过程中弹簧出现偏磨、异响问题，弹簧表面做喷丸强化处理提升疲劳强度，红色涂装部分为弹簧的防护涂层，兼顾防锈与标识作用。

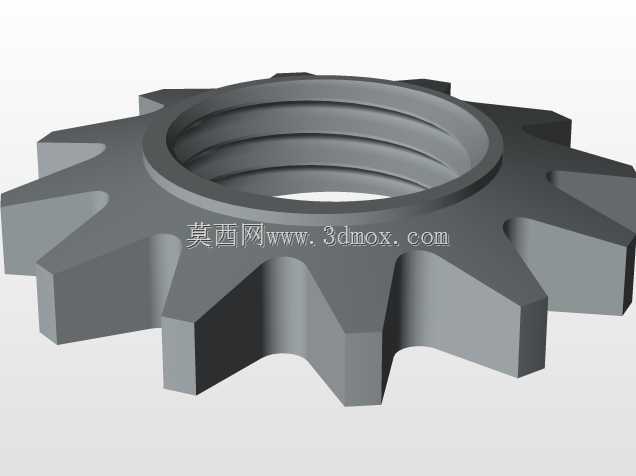

阻尼筒的上部设置有可调阻尼的调节齿盘结构，通过旋转齿盘可以调整阻尼阀的通流面积，适配不同载重、不同路况下的阻尼需求，比如满载工况下可以调大阻尼抑制悬架多余的弹跳，空载铺装路面行驶时调小阻尼提升滤震表现。弹簧上下端的支撑座采用冲压成型结构，边缘设置翻边结构对弹簧端部进行径向限位，避免弹簧受侧向力时出现滑脱问题；阻尼筒的活塞杆表面做镀铬处理，提升表面硬度与耐磨性能，配合杆端的防尘罩结构阻挡泥沙、灰尘进入油封位置，延长密封件的使用寿命。

实际选型匹配过程中，需要重点核对几个安装边界参数：首先是上下安装点的铰接孔直径与吊耳宽度，需要匹配对应车型的安装螺栓规格与连接支架尺寸，避免出现安装干涉；其次是减震器的最大伸展长度与最大压缩长度，需要完全覆盖悬架的上下极限跳动行程，预留至少10mm的安全余量，防止车轮上跳时减震器压并硬接触、车轮下跳时阻尼筒被拉至极限位置损坏密封；弹簧的刚度参数需要匹配车型的轴荷设计，偏频控制在1-1.5Hz区间符合乘用车辆的舒适性能要求，阻尼系数按照弹簧刚度的0.2-0.4倍匹配，保证减震器能够快速抑制弹簧的多余振动，避免出现多次余振的问题。

在非道路小型设备、电动代步车的悬架结构中，这类减震器也有广泛应用，只需要根据实际载荷调整弹簧线径、阻尼阀参数即可适配不同的使用场景，比如低速电动代步车的行驶速度较低，对阻尼的要求相对偏低，可以适当简化调节结构降低制造成本；越野类小型全地形车使用时，则需要加大阻尼筒的缸径提升热容量，避免长时间大冲击工况下阻尼油温度过高出现阻尼衰减问题，同时弹簧表面需要增加防石击的防护涂层，避免行驶过程中飞溅的碎石击伤弹簧表面产生应力集中点。

建模过程中需要重点还原各部件的配合关系：弹簧与支撑座的同轴度公差需要控制在0.5mm以内，避免装配后弹簧出现偏载；活塞杆与缸筒的配合间隙按照H8/f7公差选取，保证活塞杆运动顺畅无卡滞；上下铰接点的同轴度需要满足装配要求，避免安装后出现附加弯矩导致密封件偏磨。所有棱角位置都做R角过渡处理，减少应力集中问题，尤其是弹簧座的支撑位置、吊耳的焊接位置，避免长期受交变载荷出现开裂失效。
