红色款iPodshuffle便携播放器外观结构

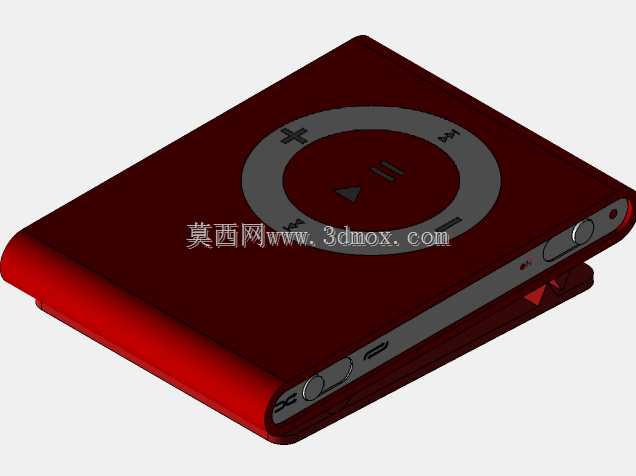

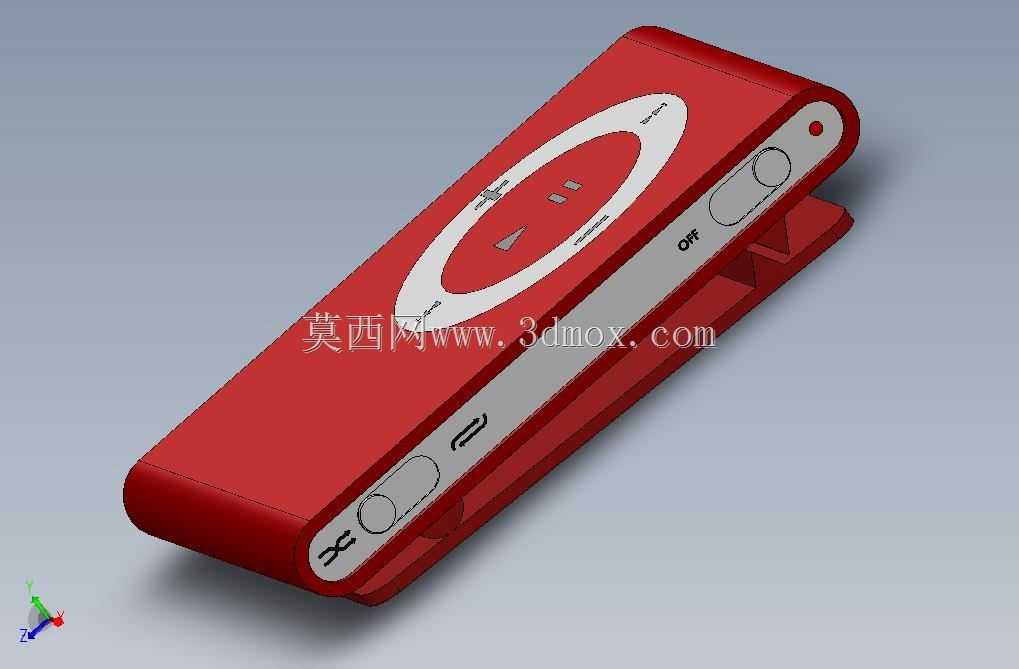

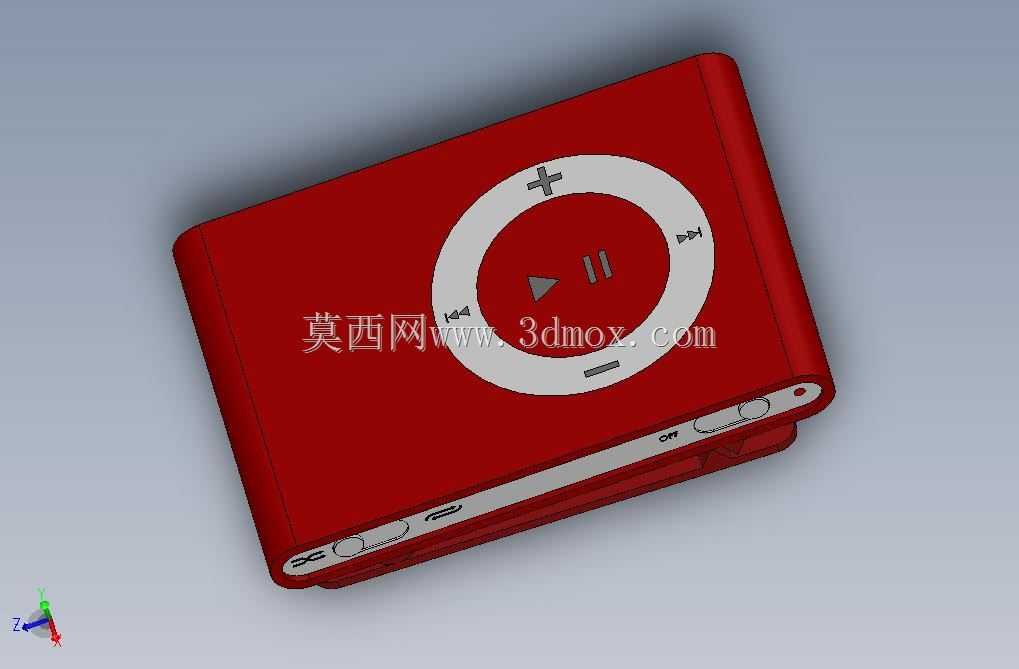

　　做消费电子结构设计的同行大多接触过便携音频类产品的外观堆叠项目，这类产品的核心约束永远是体积边界与操作逻辑的平衡，这次还原的这款夹式便携播放器，就是把极简设计思路落地到工程层面的典型案例。先从实际使用场景说起，这类产品的核心使用场景是运动随身佩戴、通勤零散时间音频播放，用户对它的核心诉求是无负担携带、盲操作便捷、续航模块不额外增加体积，所以在结构设计阶段，所有的布局都要围绕这几个核心需求展开。首先说外形尺寸的边界控制，整机采用圆角矩形的薄型壳体，厚度控制在可以直接夹在衣领、口袋边缘不产生突兀凸起的范围，边缘做了大R角过渡，一方面是避免硌碰衣物或者皮肤，另一方面是在注塑成型阶段减少壳体边角的应力集中，降低跌落时的壳体开裂风险。正面的环形操作区是整个产品的交互核心，环形按键的布局完全适配盲操作逻辑：上下方向对应音量增减，左右对应曲目切换，中间区域集成播放暂停功能，按键的凸起高度做了严格控制，既保证按压时有清晰的触感反馈，又不会因为凸起过高在佩戴时被衣物误触，按键与壳体的配合间隙控制在0.1mm以内，既避免进灰，又保证按压行程顺畅无卡滞。再看侧面的结构布局，机身侧部分别布置了开关拨杆、耳机接口与数据传输接口，开关拨杆采用段落式结构，拨动时有清晰的档位反馈，用户不需要目视就能确认设备的开关状态；接口位置做了下沉式设计，接口端面与壳体表面齐平，避免外接插头时突出过多影响佩戴的贴合度。机身背面的夹扣结构是佩戴功能的核心，夹扣采用弹性薄壁结构，

　　与后壳一体成型的转轴位做了局部加厚处理，保证反复开合夹扣时不会出现断裂失效，夹扣的贴合面做了细微的防滑纹理处理，夹在薄衣物上时不会因为肢体晃动出现滑落。从设计思路上来说，这款产品完全摒弃了多余的装饰元素，所有的结构特征都服务于功能需求：壳体采用上下扣合的装配方式，没有外露的螺丝孔，保证外观面的整体性，内部的PCB板、电池模块都按照壳体的内部轮廓做了异形适配，电池采用薄型锂聚合物电池，平铺在壳体内部的下半区域，PCB板布置在上半区域对应按键的位置，减少按键到主控芯片的走线长度，内部的筋位设计同时兼顾两个作用，一是固定内部元器件避免晃动产生异响，二是增强壳体的结构强度，减少薄型壳体受挤压时的形变量。做这类便携数码产品的结构设计时，

　　最容易忽略的就是佩戴状态下的受力情况，比如用户在运动时，身体的晃动会让设备与衣物产生持续摩擦，所以壳体表面的处理工艺采用耐磨的哑光涂层，避免长期摩擦后出现表面掉漆露底的问题；另外设备整体的重量控制也很关键，整机重量控制在20g以内，长时间夹在衣物上也不会让衣物产生下坠变形。很多刚入行的结构工程师做这类小体积产品时，容易把注意力全放在外观曲面上，忽略实际使用中的操作逻辑与装配可行性，比如按键的按压力度控制，要做到单指轻按就能触发，同时不会因为日常的轻微挤压产生误触发，这就需要在按键下方的弹片选型、按键柱的高度设计上反复调试；还有上下壳的扣合结构，要做到装配时可以顺利扣合，后期维修时又能在不损坏壳体的前提下拆开，扣位的倒扣量、

　　拔模角度都要结合壳体材料的韧性来设定，不能照搬通用的扣位参数。另外这类产品的接口防护也需要考虑，虽然不是防水等级很高的设备，但日常使用中遇到的汗液、零星溅水不能轻易渗入壳体内部，所以在接口与壳体的配合缝隙处、上下壳的合缝位置都要做细微的挡筋设计，在不增加密封件的前提下提升基础的防泼溅能力。从三维建模的角度来说，做这类产品的模型时，不能只做外观曲面的还原，要把内部的装配限位、按键的活动行程、夹扣的弹性形变空间都预留准确，比如环形按键的下方要预留0.3mm的活动行程，保证按压时不会碰到下方的PCB板，夹扣的开合位置要预留足够的形变空间，保证夹扣张开到可以夹住厚度5mm的织物时，材料的形变率在允许的范围内，不会产生塑性变形。很多时候我们做这类消费电子的参考模型，核心目的不是复刻外观，而是通过拆解这类成熟产品的结构布局，学习小体积产品内部的堆叠思路，如何在极小的空间内兼顾功能、强度、操作体验三者的平衡，这也是很多便携产品结构设计中最考验工程师能力的部分。
