吉他琴头开槽加工专用定位工装

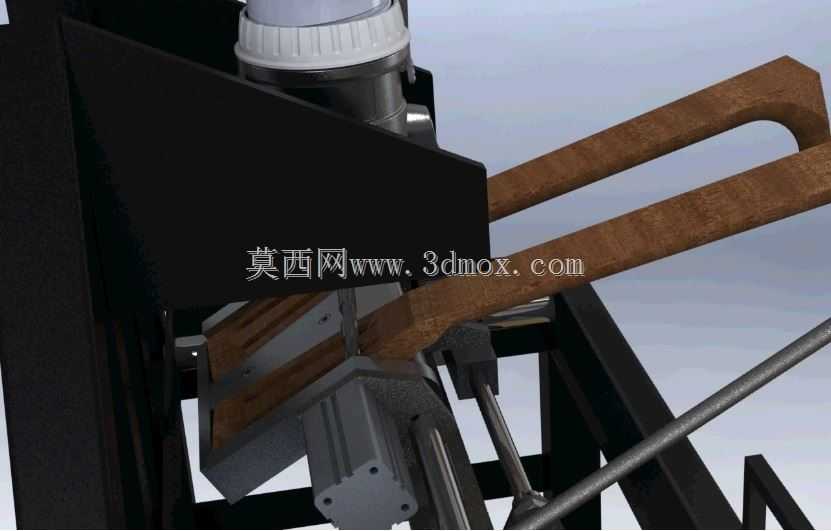

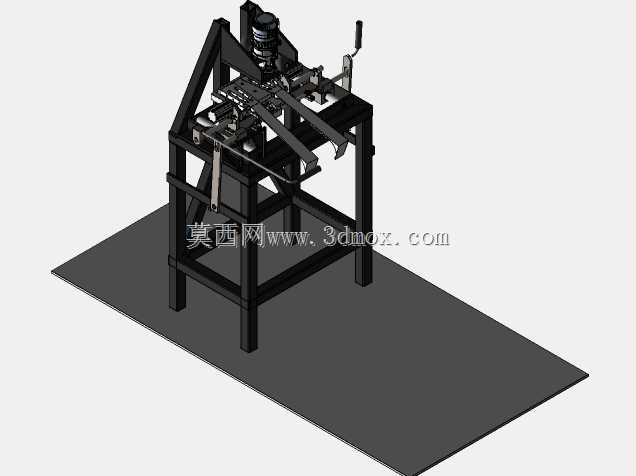

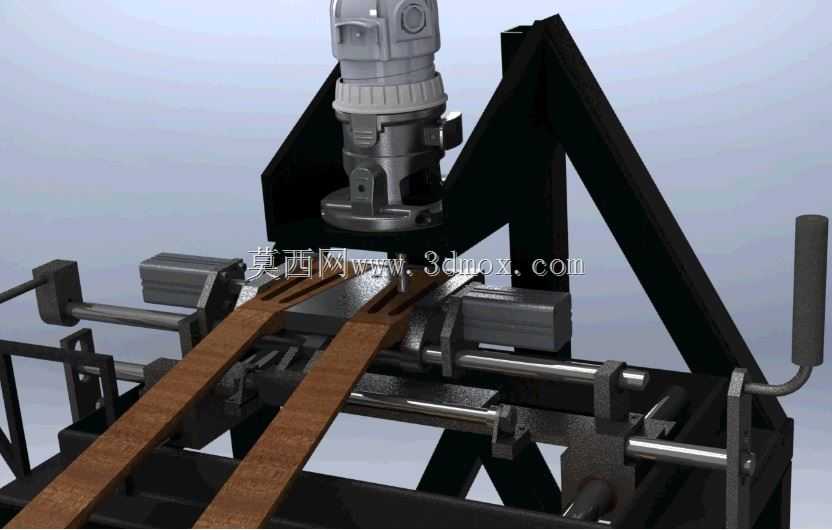

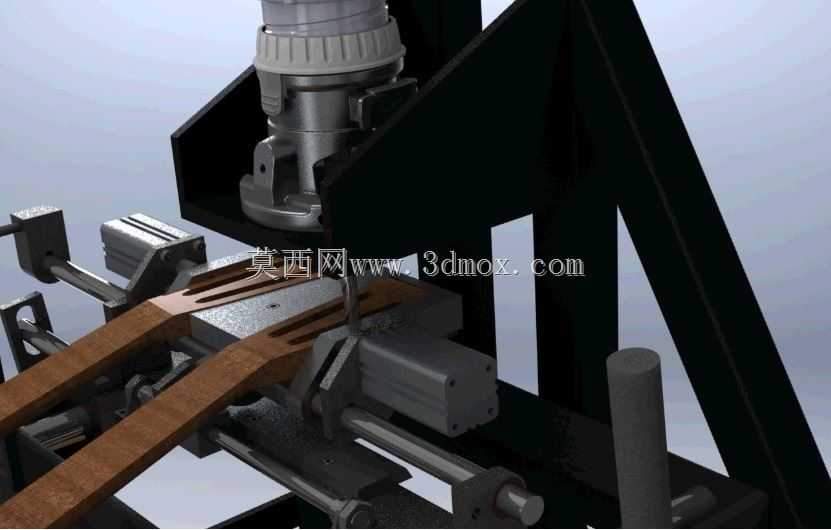

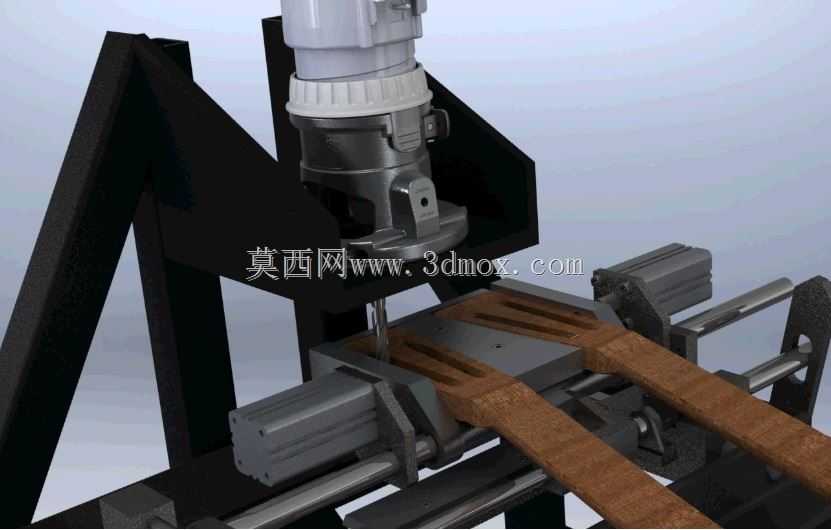

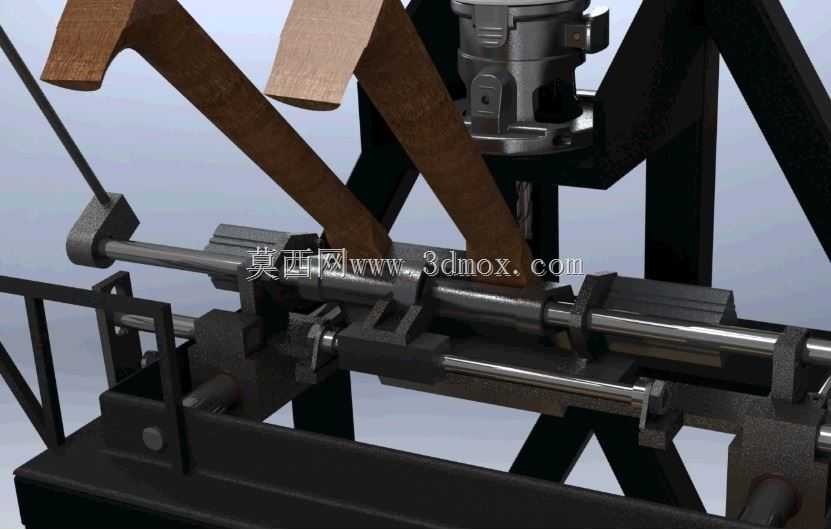

这款吉他琴头开槽加工工装，主要应用于民谣吉他、古典吉他等弦乐器生产制造的机加工工序环节，是吉他琴头弦槽加工环节的核心定位装夹设备，能够解决传统手工开槽定位偏差大、槽位一致性差、加工效率低的行业痛点，适配中小型乐器加工厂、吉他定制工坊的批量生产与个性化定制加工需求。在实际生产场景中，该工装可直接安装在常规台式铣削设备的工作台面上，无需对原有加工设备做大规模改造，安装边界适配多数中小型木工铣削设备的工作台T型槽间距，整体框架采用三角支撑式结构设计，主体支撑构件选用高强度型钢焊接成型，在保证整体结构刚性的同时控制了设备自重，设备整体占地尺寸适配小型生产车间的工位排布，不会占用过多操作空间。工装的核心装夹单元采用双侧对称式气动夹紧布局，可同时对两支吉他琴头毛坯进行定位装夹，装夹基准面根据吉他琴头的标准外形弧度做了仿形设计，能够完全贴合琴头毛坯的曲面轮廓，避免装夹过程中出现工件偏移、表面压损的问题，夹紧力度可根据不同木材的硬度特性做对应调节，既能保证加工过程中工件不会因铣削受力产生位移，也不会因夹紧力过大导致木材开裂变形。工装的进给导向单元采用高精度直线导轨作为传动载体，开槽加工的动力头安装在可垂直升降的导向支架上，支架的升降行程经过精准测算，可覆盖不同规格吉他琴头的开槽深度需求，导轨的进给方向与琴头弦槽的设计角度完全匹配，能够保证每一次开槽的槽位间距、槽深、槽向角度完全统一，大幅降低后续人工打磨修正的工作量。在设计思路上，这款工装充分考虑了木工加工场景的实际操作需求，所有与木材接触的定位块都做了圆角钝化处理，避免操作过程中划伤工件或操作人员，设备的操作控件集中布置在工装侧方的易操作区域，操作人员上下料时无需探身到加工区域下方，有效提升了加工操作的安全性。同时工装的夹紧定位块采用可更换式设计，当需要加工不同型号、不同尺寸规格的吉他琴头时，仅需更换对应仿形轮廓的定位块即可快速切换生产型号，无需对整个工装做重新校准调试，能够大幅缩短多品种小批量生产时的换型准备时间，适配乐器行业多型号柔性生产的需求。工装的整体结构做了防尘优化设计，导轨传动部位加装了防尘挡屑板，能够阻挡木工加工产生的木屑进入导轨传动间隙，延长设备的维护周期与使用寿命，日常清理仅需使用高压气枪吹除表面积攒的木屑即可完成日常维护，降低了一线操作人员的设备维护负担。
