带自动计数与输送结构的车牌生产液压机

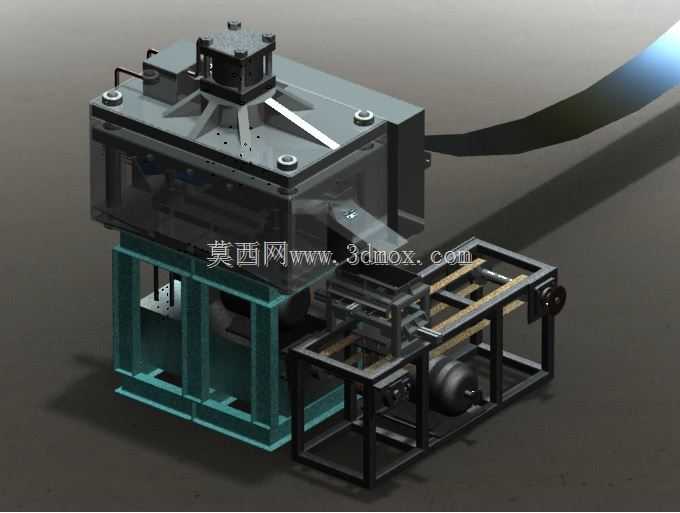

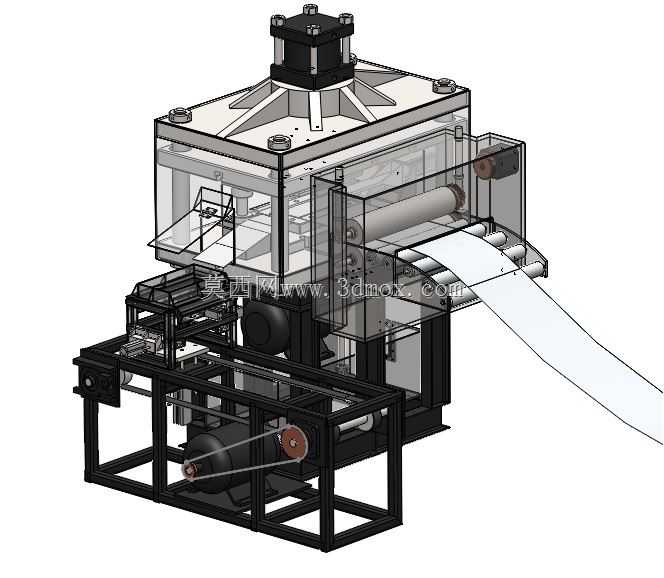

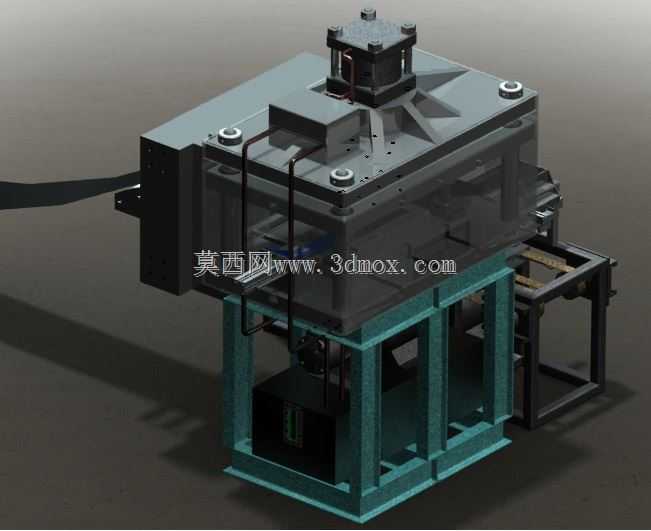

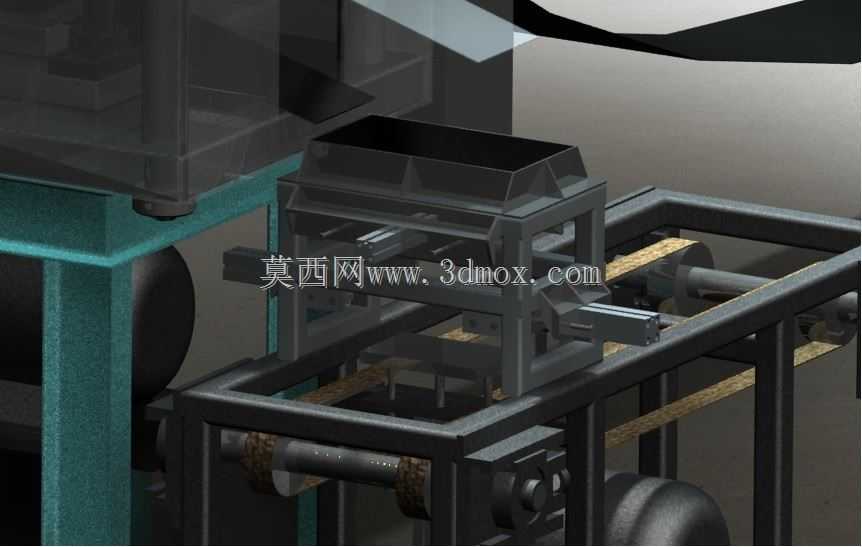

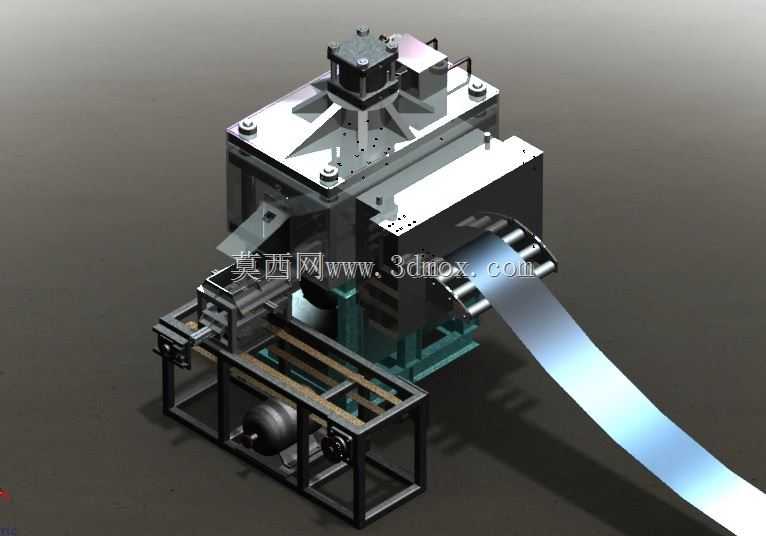

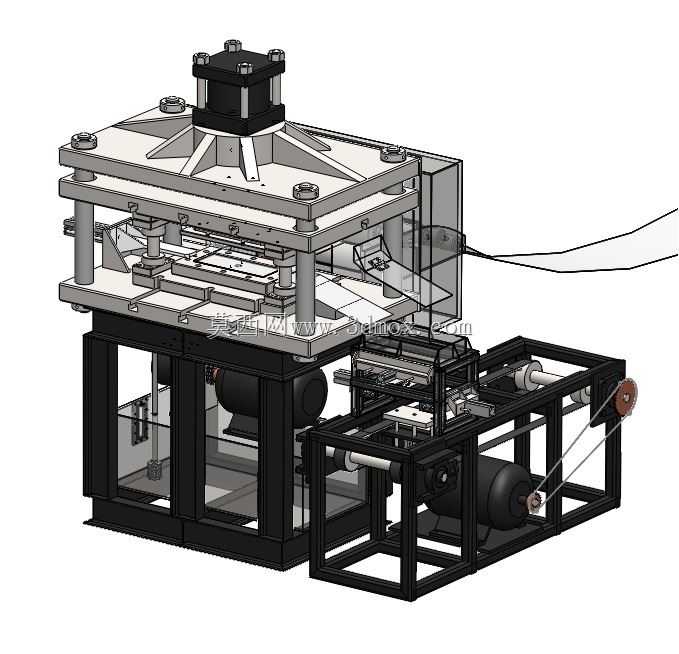

这套设备主要面向机动车号牌批量生产场景设计，整合了带料输送、自动计数、液压冲压成型的完整工序链路，适配金属卷材连续加工的生产需求，可在单台设备上完成带料上料、步进送进、压型加工、成品输出的全流程作业，无需额外搭配独立的送料架与计数工位，能有效缩减产线占地面积，减少工序间的物料转运耗时。设备整体采用框架式机身结构，上部为液压冲压执行单元，配置独立的液压站与压头导向结构，保证冲压过程中压头的垂直运动精度，避免偏载导致的号牌成型缺陷；下部集成带式输送机构，输送辊组的间距与带料宽度适配车牌生产的常用卷材规格，输送步进距离可根据号牌的加工尺寸调整，配合光电计数模块，每完成一次冲压行程自动累加计数，无需人工统计产量，也能避免漏冲、多冲的生产异常。从安装边界来看，设备底部采用型钢焊接机架作为承载基础，机架预留了地脚螺栓安装孔，可直接固定在硬化车间地面，无需额外做混凝土基础施工，机身侧面预留了液压管路与电气线路的走线槽，方便车间现场的管线排布；输送机构的进料端延伸出机身主体，可直接对接卷材放料架，出料端可衔接成品收集槽，整线对接时不需要额外做转接结构。设计过程中重点考虑了连续冲压的工况稳定性，压头部分设置了导向柱与耐磨导套，长时间往复运行也能保证成型面的平行度，计数模块的触发点与冲压行程做了硬联锁，只有压头完成一次完整的下压、回程动作后才会触发计数与输送步进，避免误计数或者送料时机错位导致的带料拉伤。输送辊面做了滚花处理，增大与金属带料之间的摩擦力，避免送料过程中出现打滑偏移，保证每一次送料的步距精度，控制号牌成型的尺寸公差在工艺要求范围内。液压单元的控制阀组集成安装在机身侧部，方便日常维护时的参数调整与故障排查，整体结构布局紧凑，操作工位设置在机身正面，操作人员可同时观察冲压状态、输送状态与计数显示，单人即可完成整台设备的操作与日常巡检。
