气动驱动式手动拨动夹紧固定装置

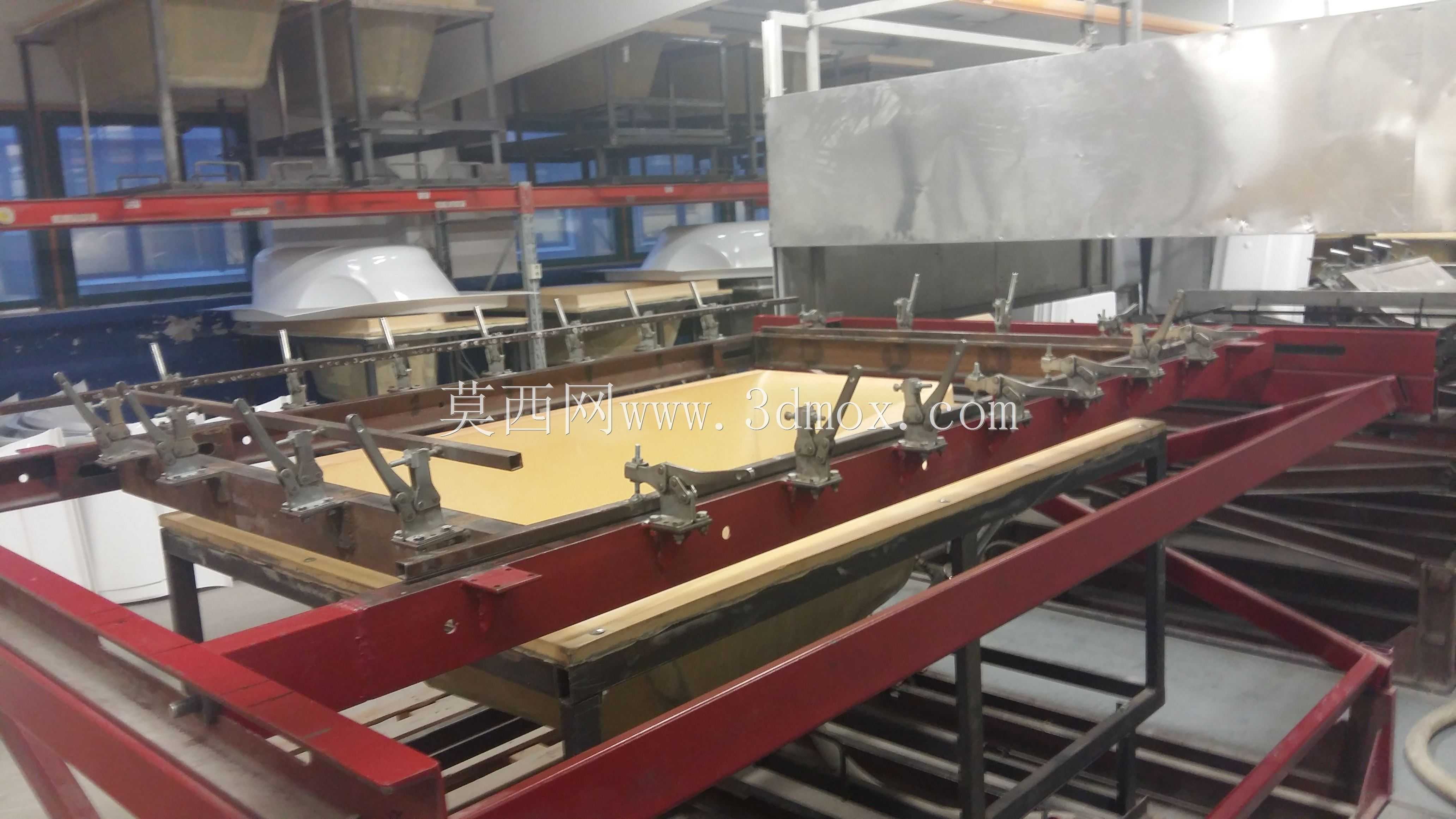

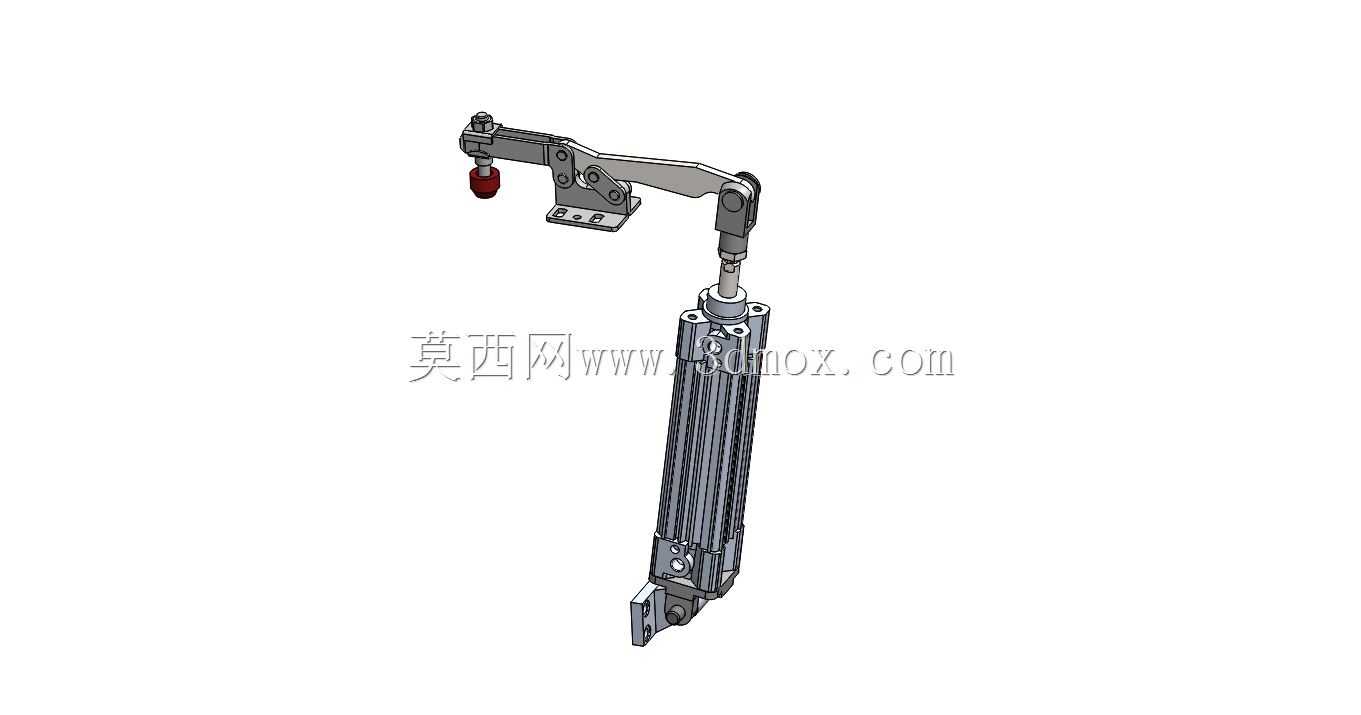

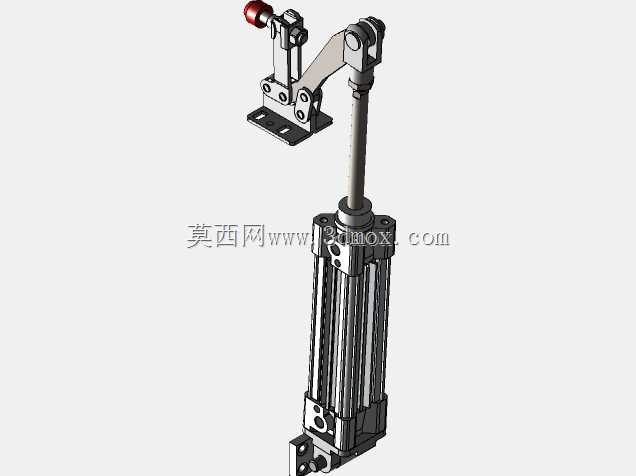

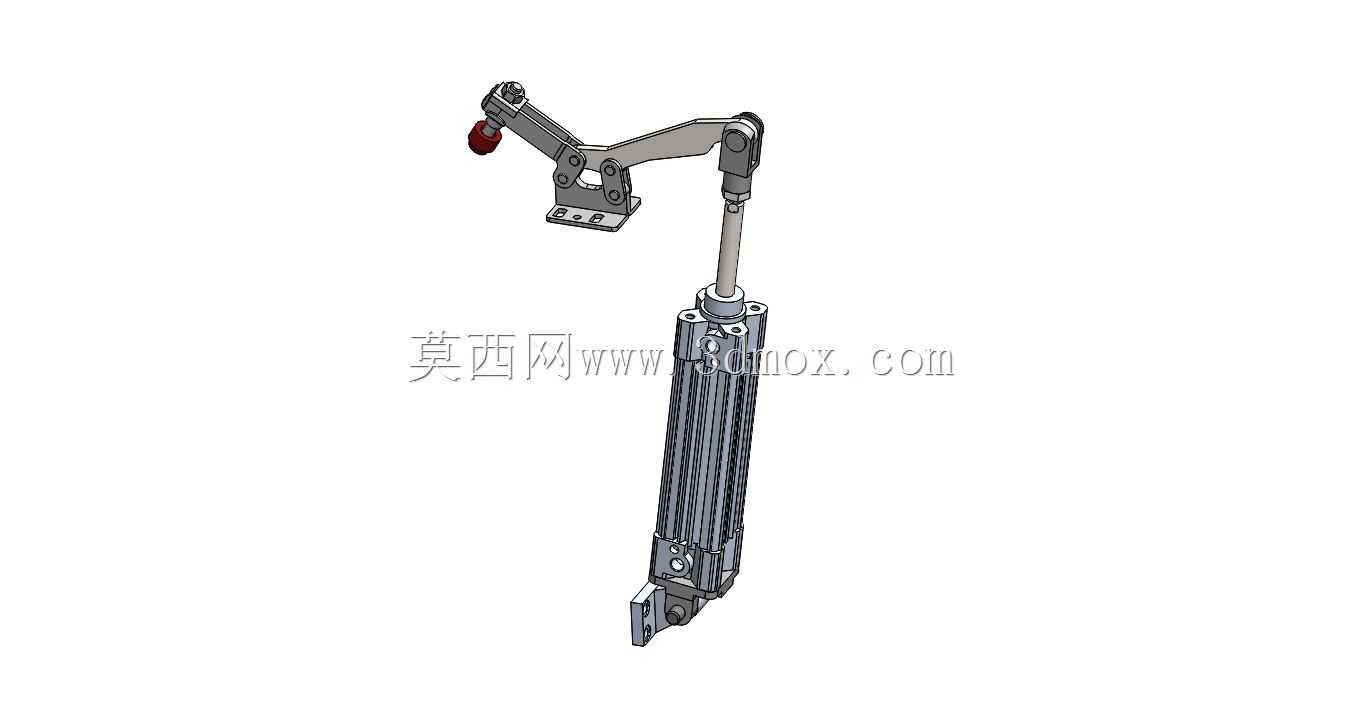

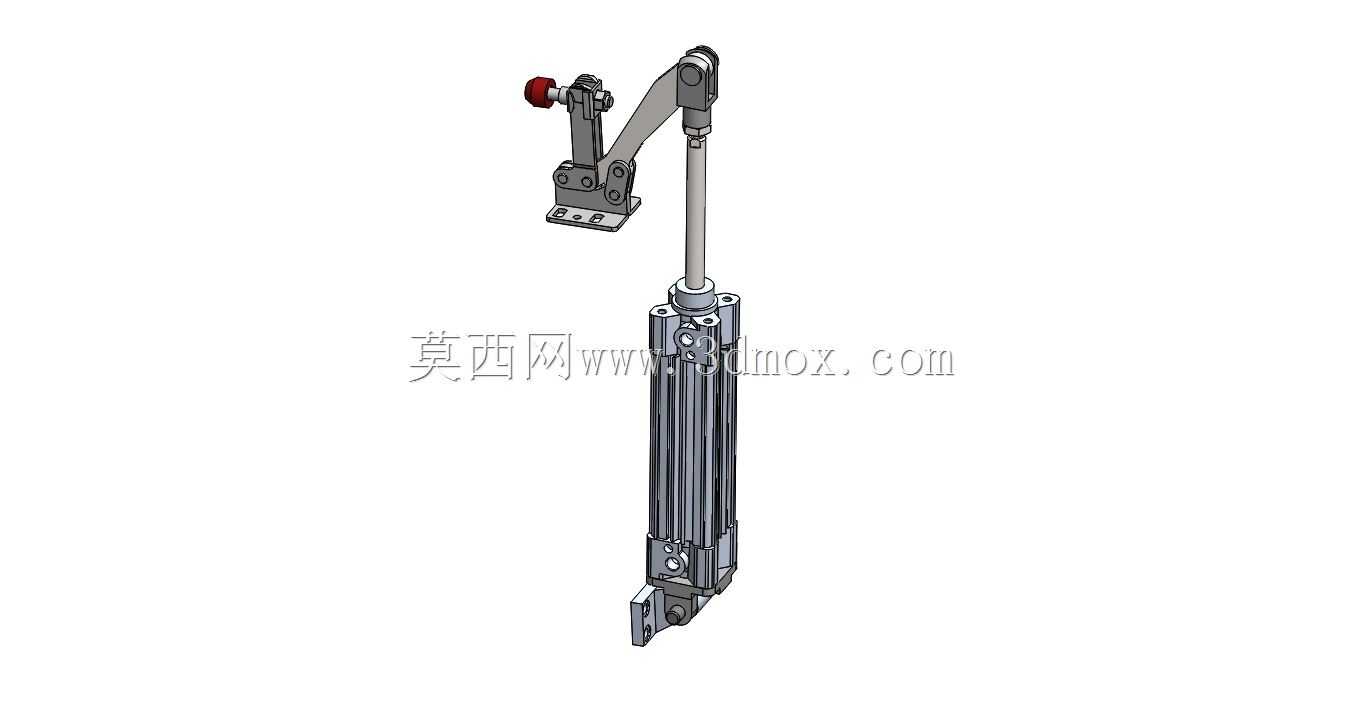

该款拨动夹紧固定装置是面向工业生产工装场景设计的气动手动复合式夹紧构件，主要应用于焊接工装工位、小型零部件装配流水线、机加工工序工件定位、电子组件压合辅助定位等场景，可在气源供给稳定的生产线上实现快速工件压紧固定，也可在气源临时中断时通过手动操作端完成夹紧动作，适配多品种小批量的柔性生产需求，解决纯气动夹具断气失压、纯手动夹具操作力大效率低的痛点。装置整体采用立式长轴布局，下部为标准气缸执行单元，缸体采用方形截面型材结构，缸筒两端设置端盖密封结构，下端预留带销孔的铰接安装座，可通过螺栓配合定位销固定在工装基板或工作台面上，安装座的铰接孔可适配小角度的安装偏差，降低工装装配的精度要求。上部为夹钳执行端，采用杠杆式力放大结构，通过中部的铰接摇臂连接气缸活塞杆与压头端，气缸活塞杆伸出时推动摇臂绕固定铰点转动，将气缸的直线推力转化为压头端向下的压紧力，压头端部设置红色软质防护套，避免压紧过程中刮伤工件表面，同时增大接触摩擦力防止工件移位。手动操作端设置在夹钳侧方，带防滑握柄的拨杆与摇臂机构联动，无需外接气源即可通过扳动拨杆实现压头的抬起与压紧，适配设备调试、临时补件、气源故障等特殊工况下的使用需求。设计过程中充分考虑了操作的人机工程性，手动拨杆的握持位置距离安装基准面的高度适配站立操作的手臂自然高度，扳动行程控制在舒适操作范围内，避免操作时出现手腕过度弯折的情况；夹钳的压头行程预留足够的工件取放空间，压紧状态下压头与安装面的开口尺寸可覆盖常规厚度的板类、小型壳体类工件的装夹需求，铰接转动部位均设置自润滑衬套，降低长期往复动作的磨损量，延长装置的使用寿命。装置的安装边界规整，下部气缸的安装孔位间距符合通用工装的安装孔系标准，可直接替换同规格的纯手动夹钳或纯气动夹钳，无需对现有工装台进行大规模改造，上部夹钳的转动范围无超出安装底座投影的外凸结构，避免多工位密集排布时出现构件干涉问题，整体结构无易积屑的封闭死角，日常维护时仅需定期对铰接点加注润滑脂、检查气缸密封件状态即可，适配车间多粉尘、多切削液的恶劣生产环境。
