主从控制拟人机械臂仿生结构设计

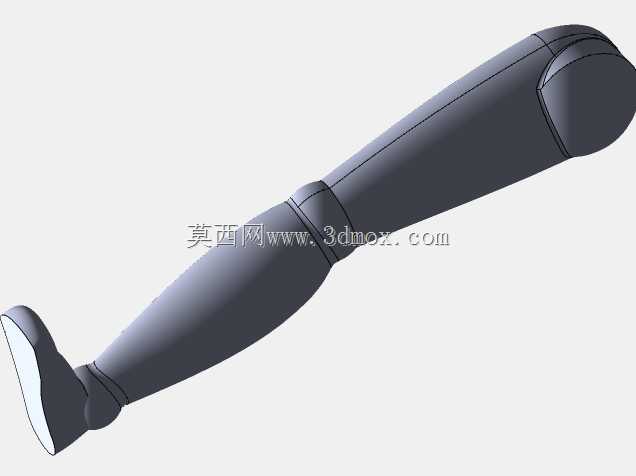

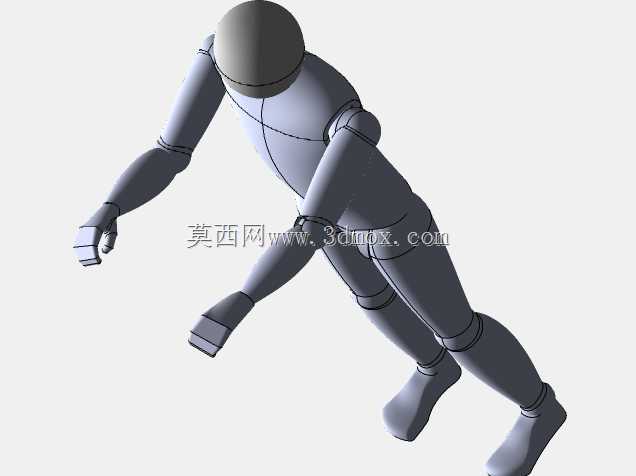

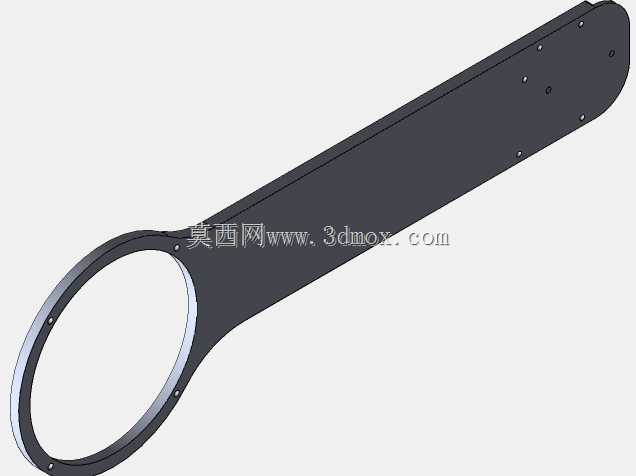

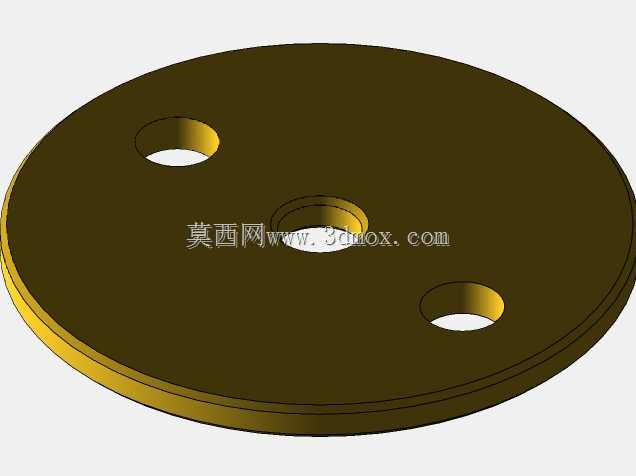

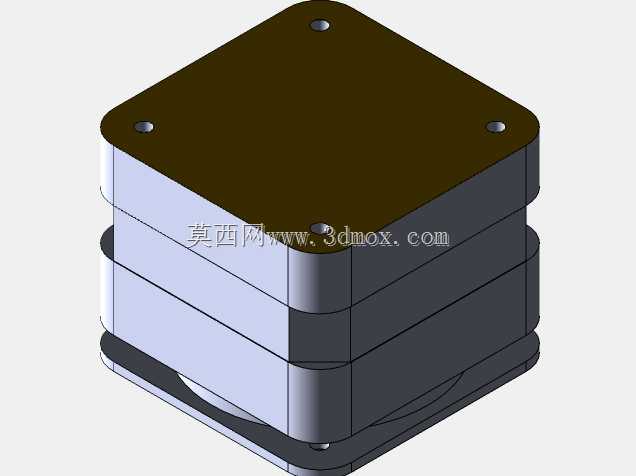

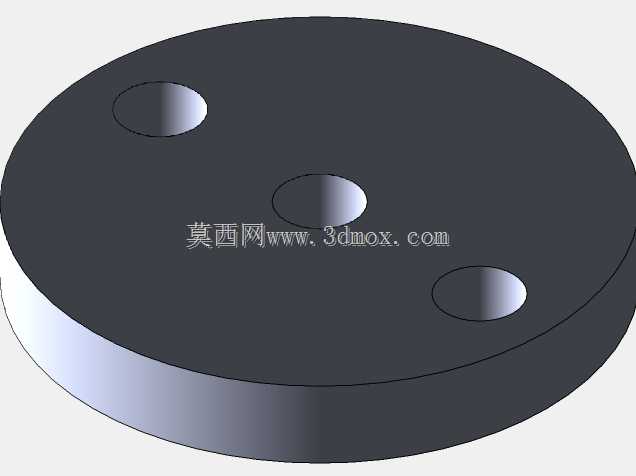

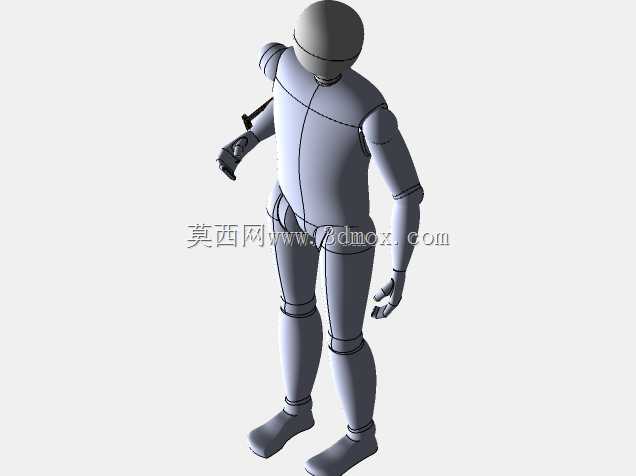

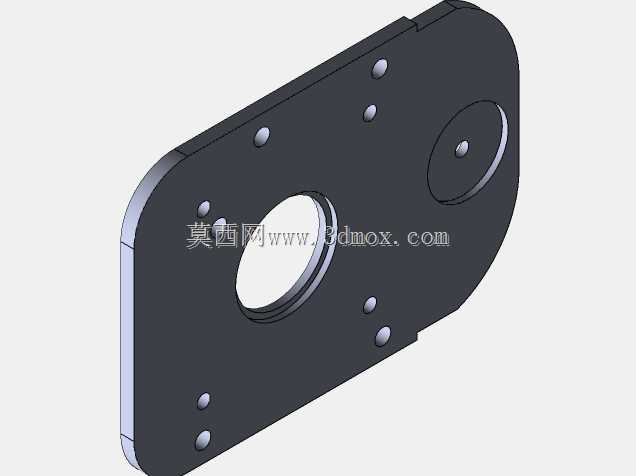

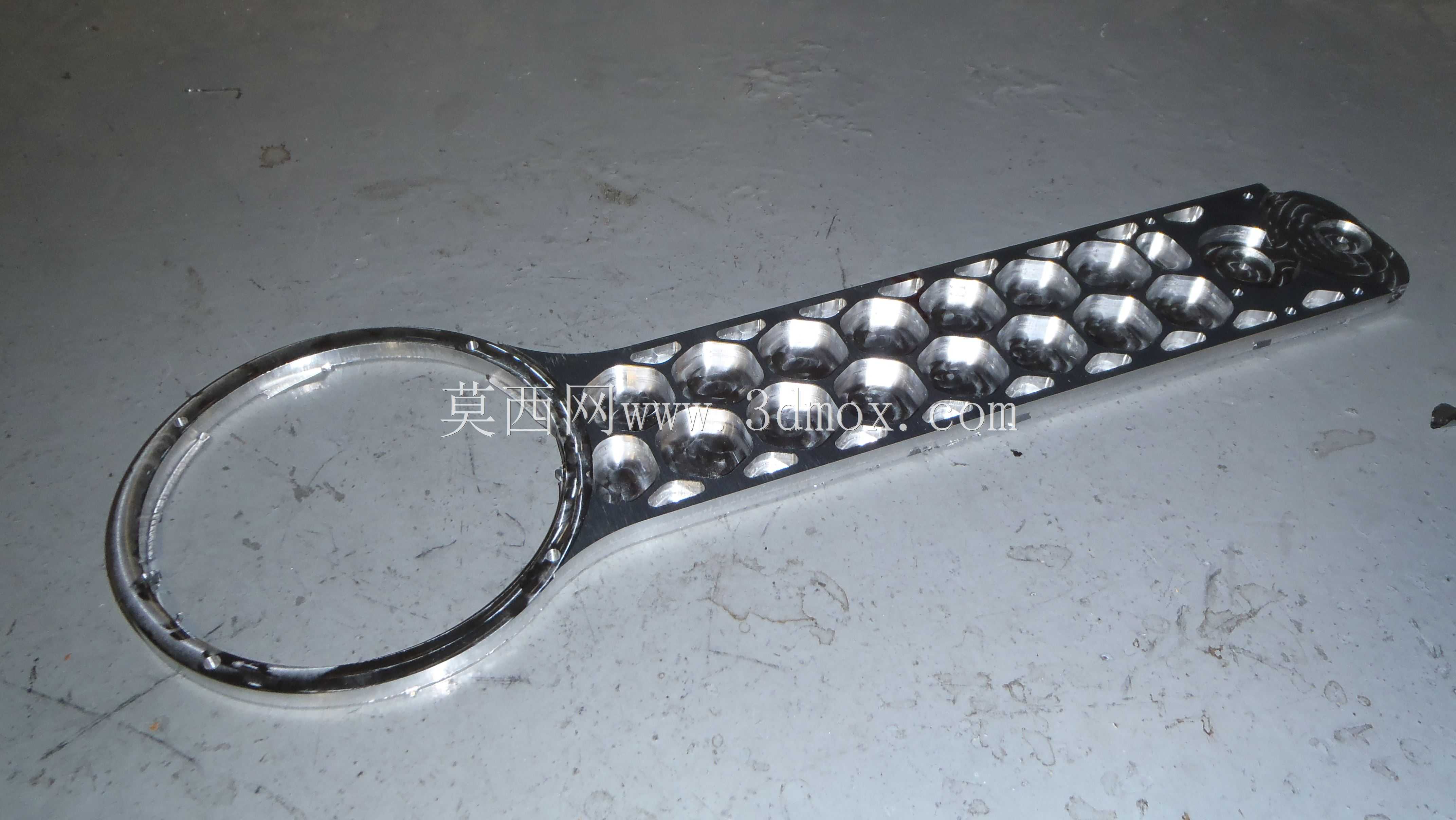

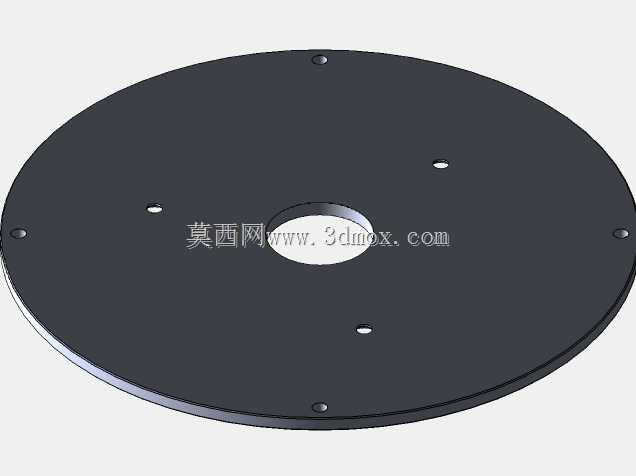

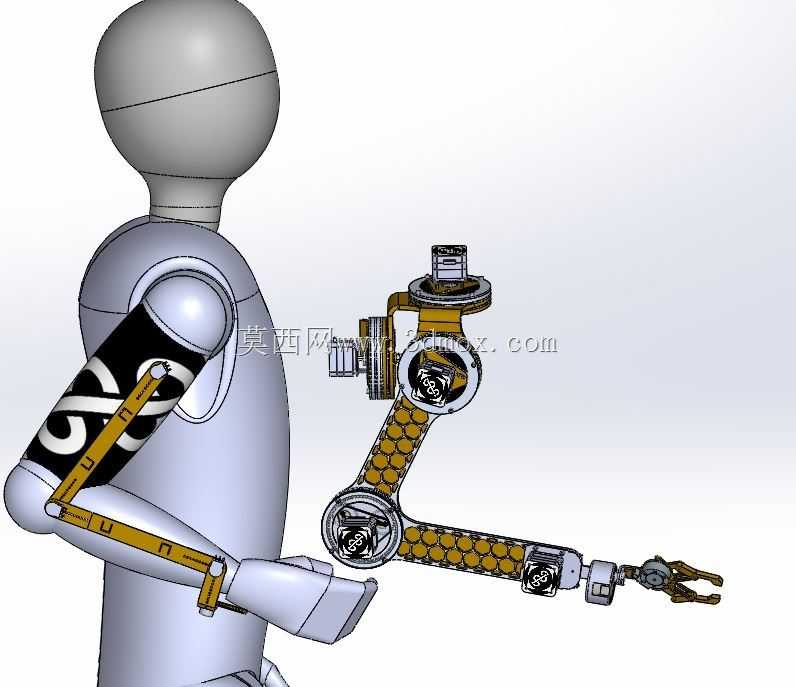

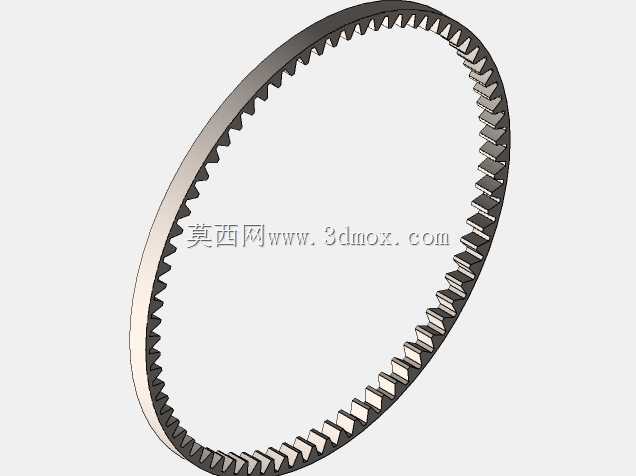

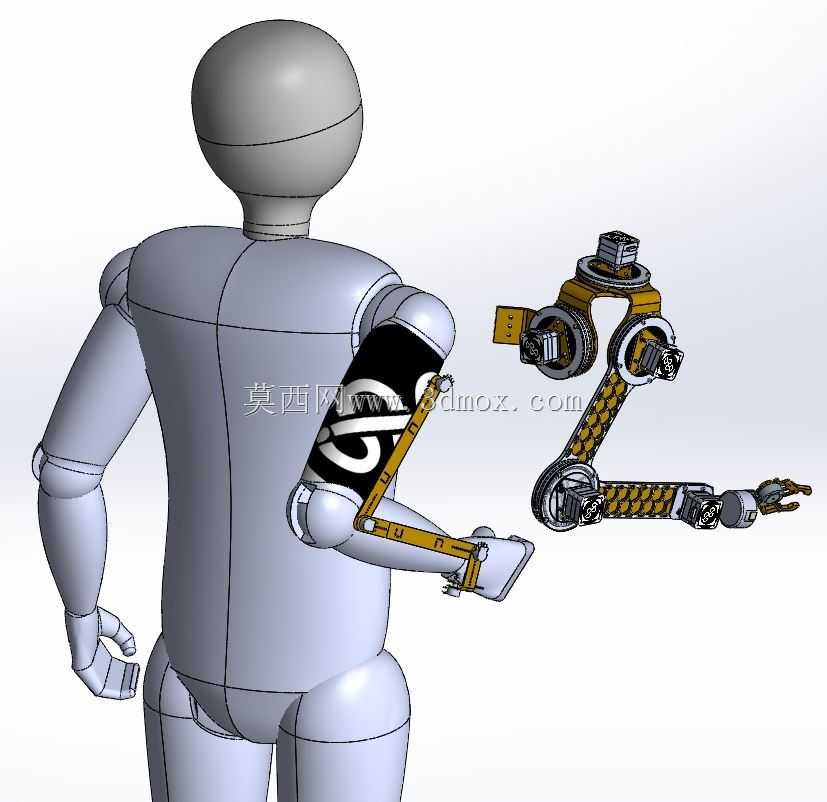

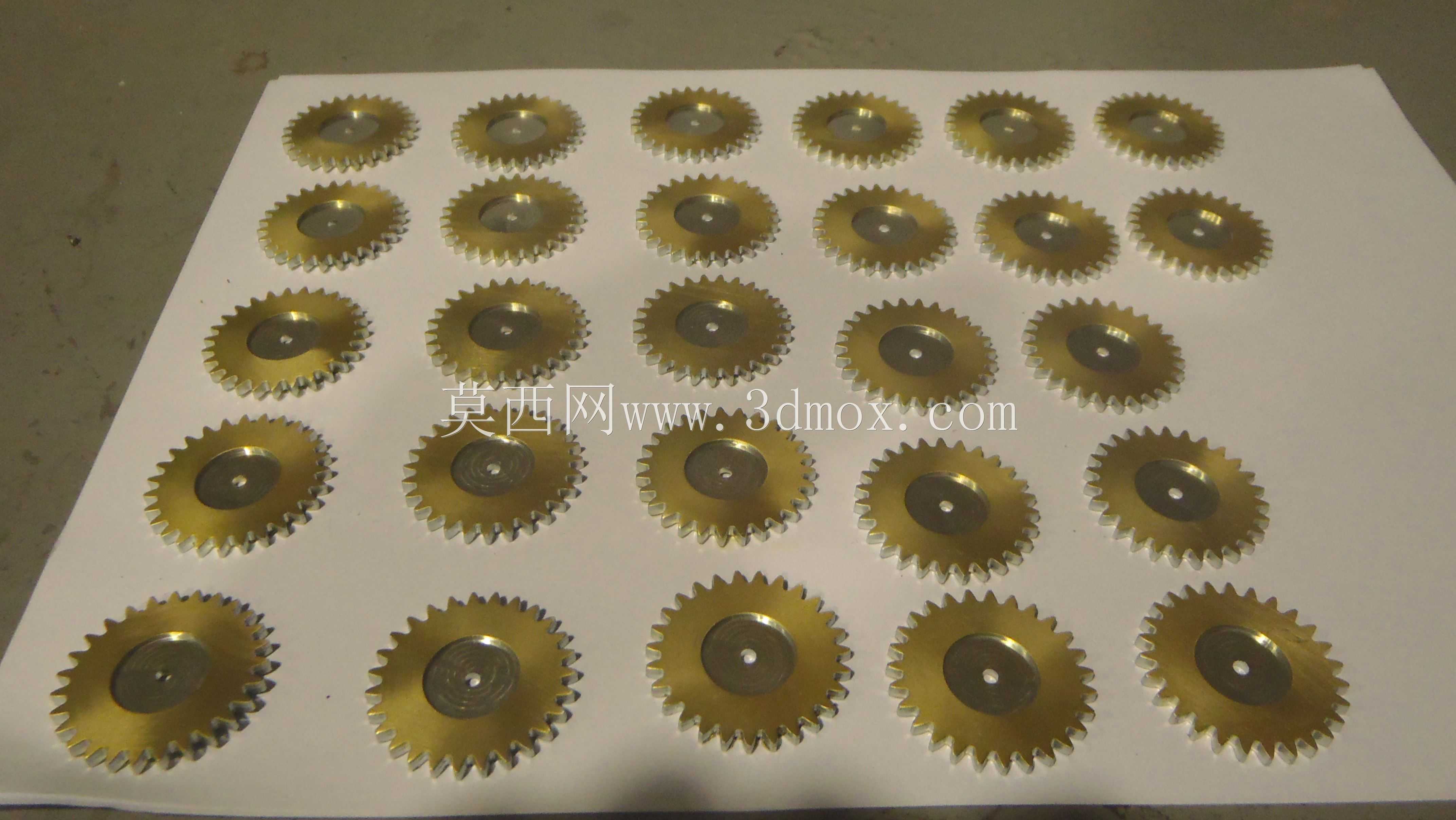

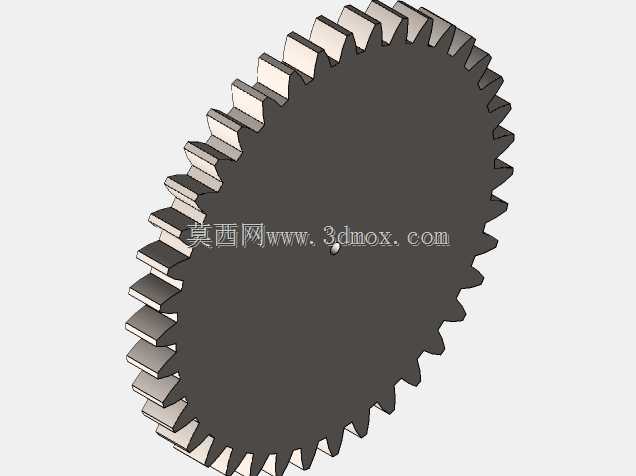

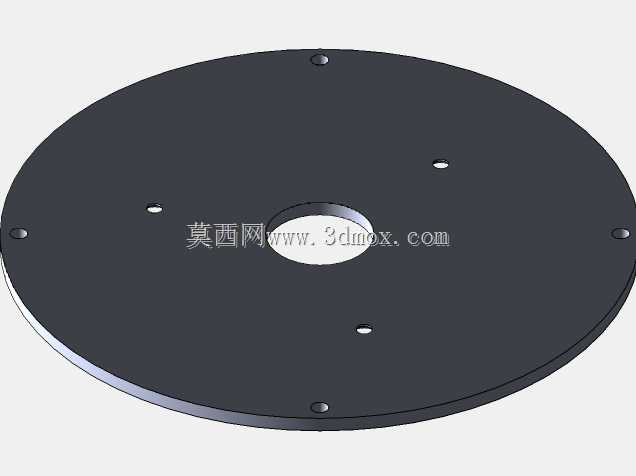

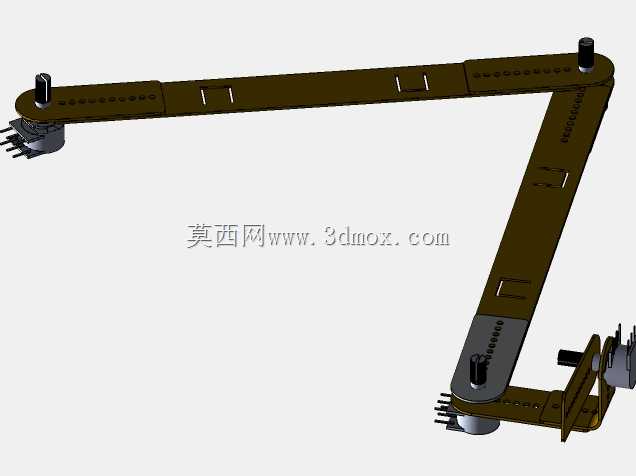

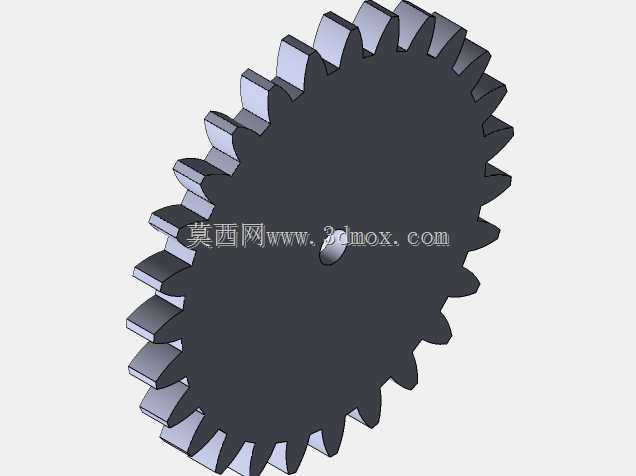

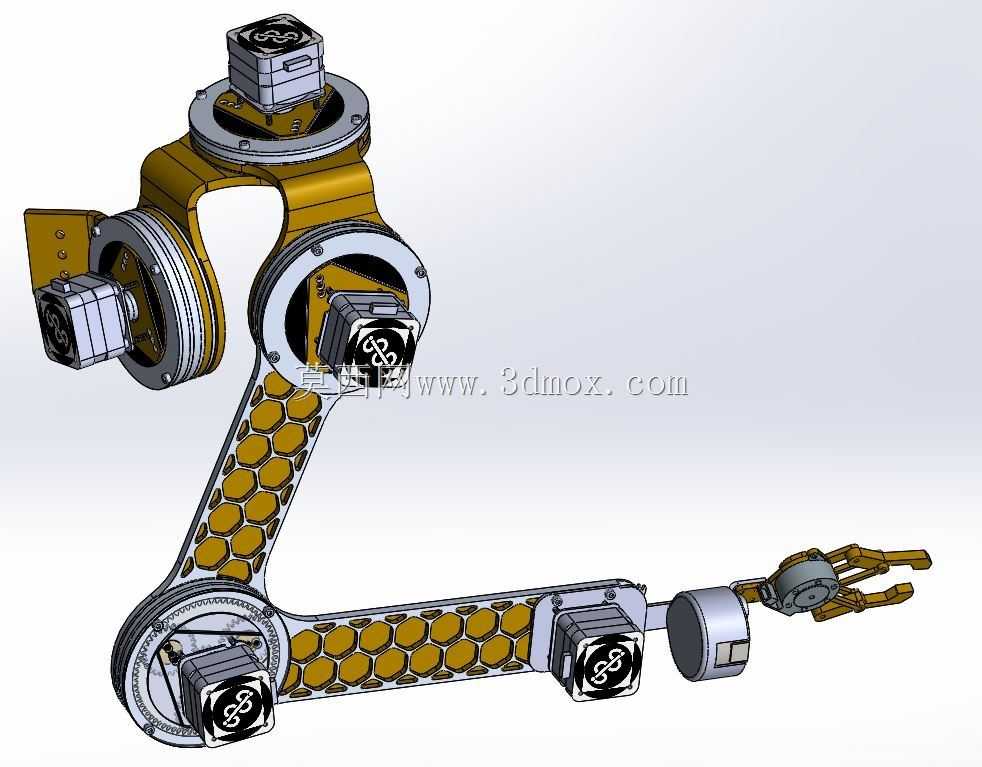

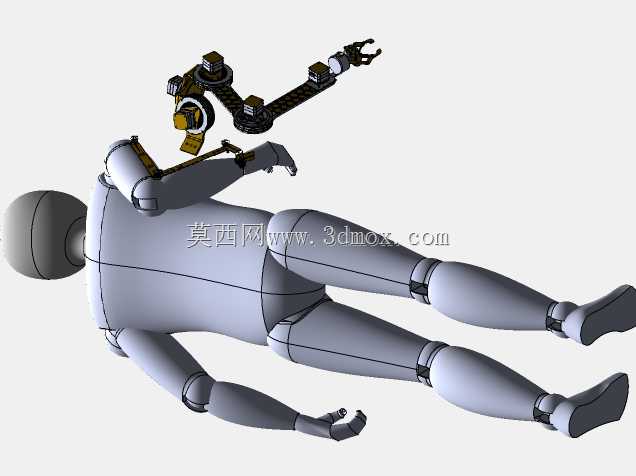

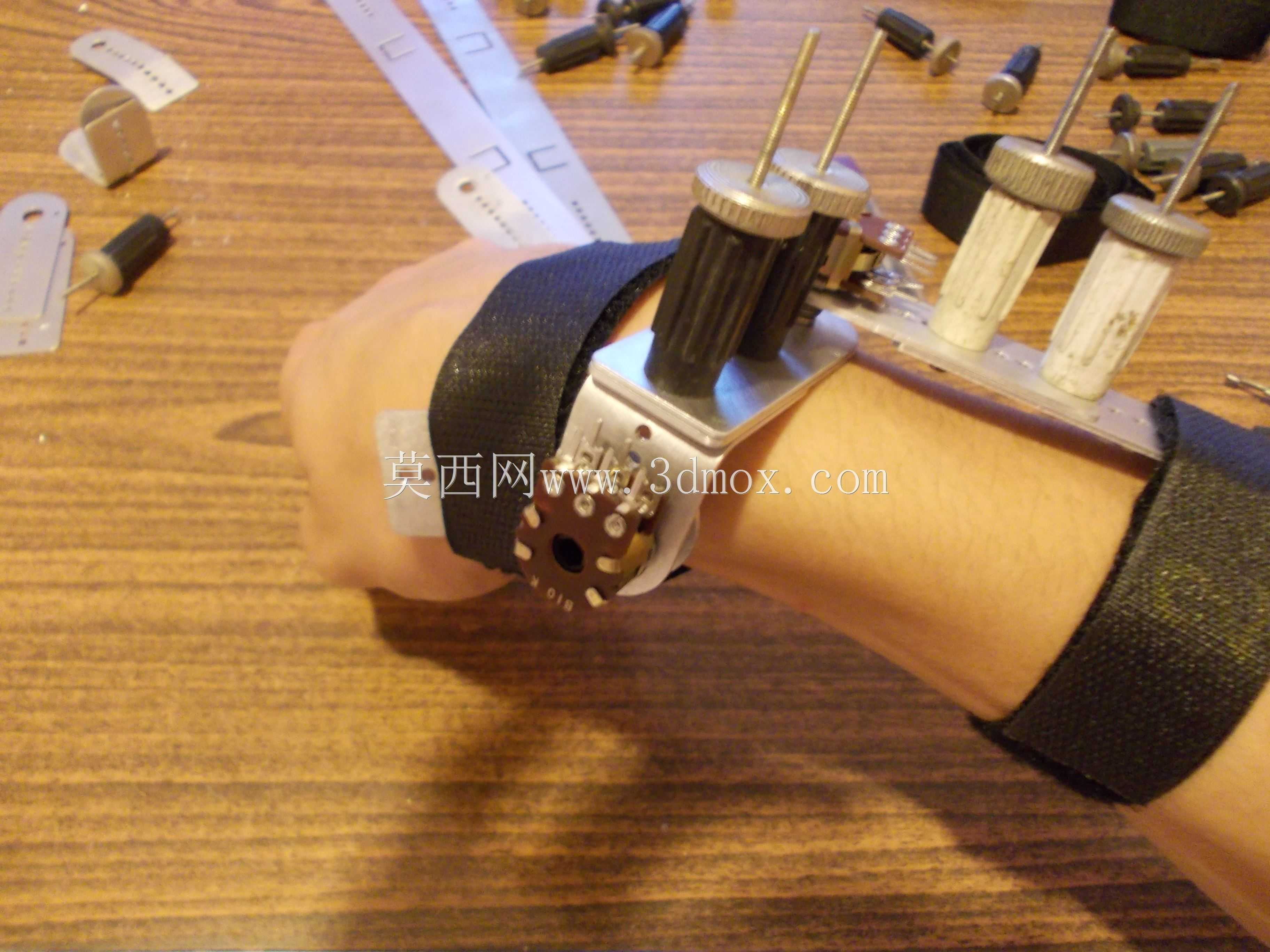

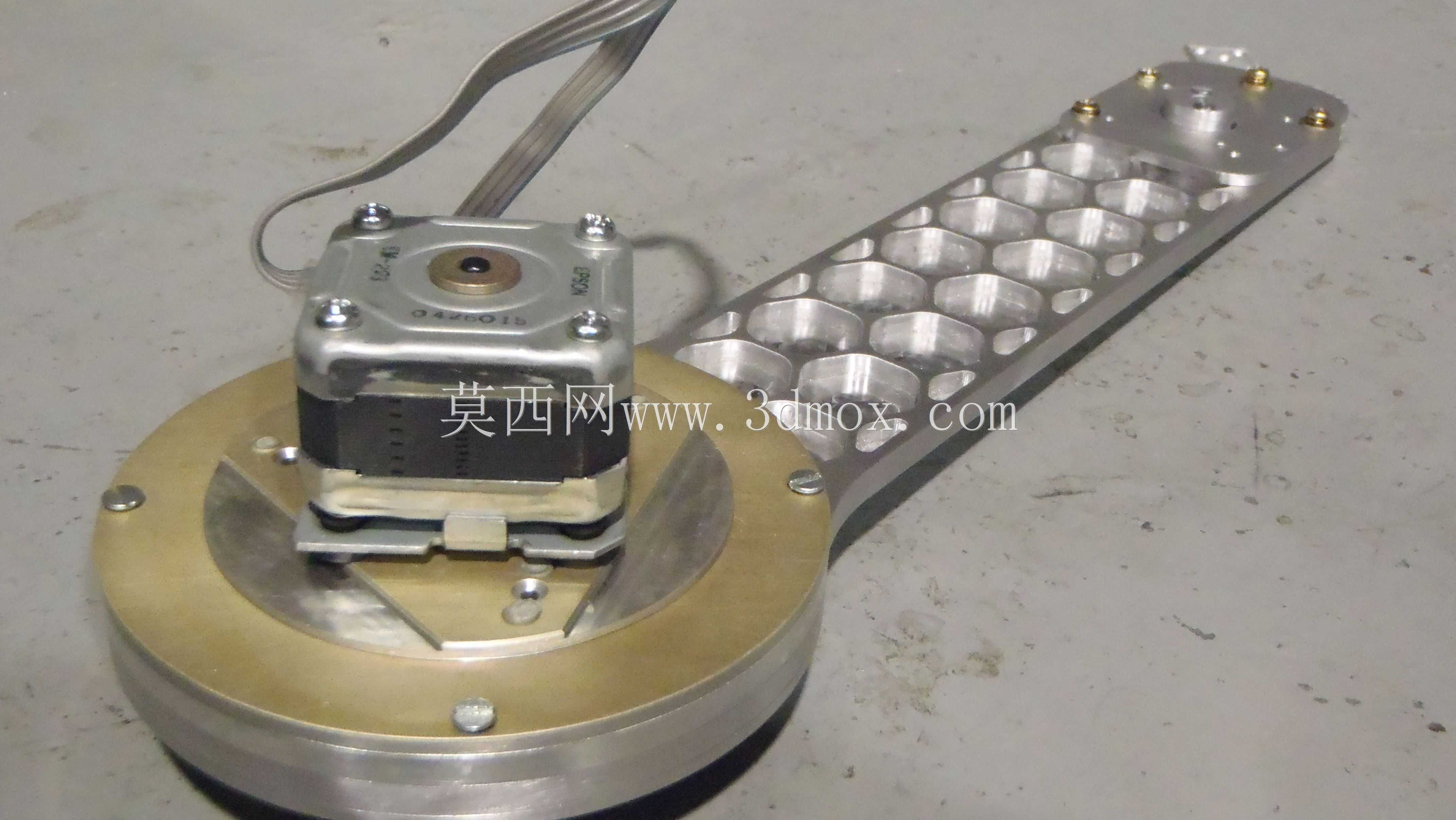

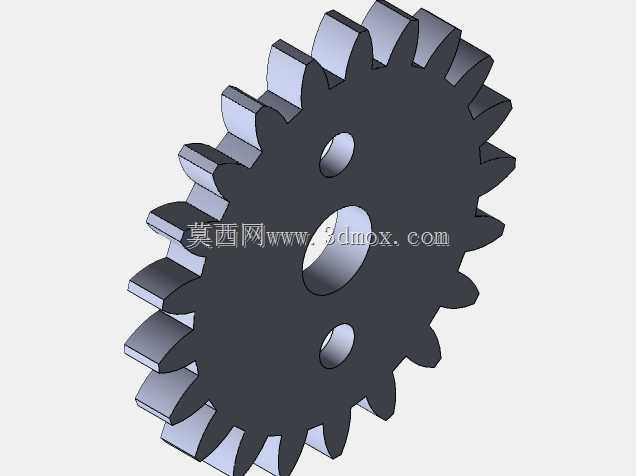

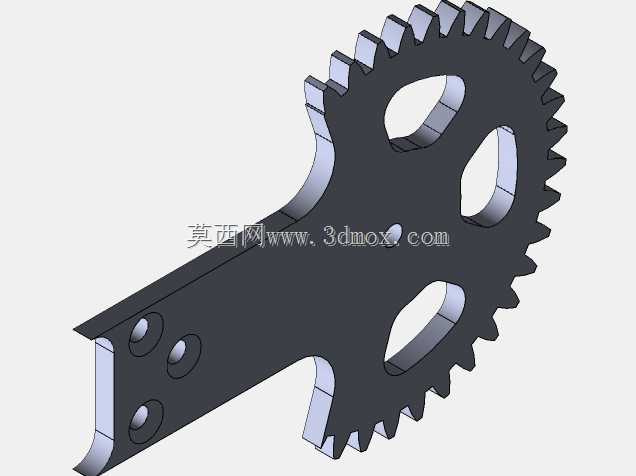

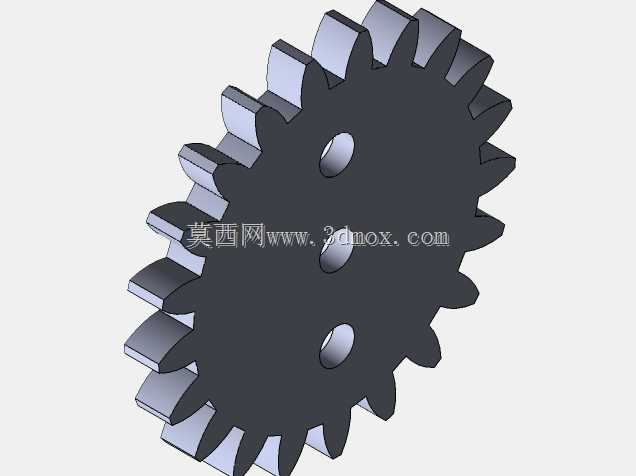

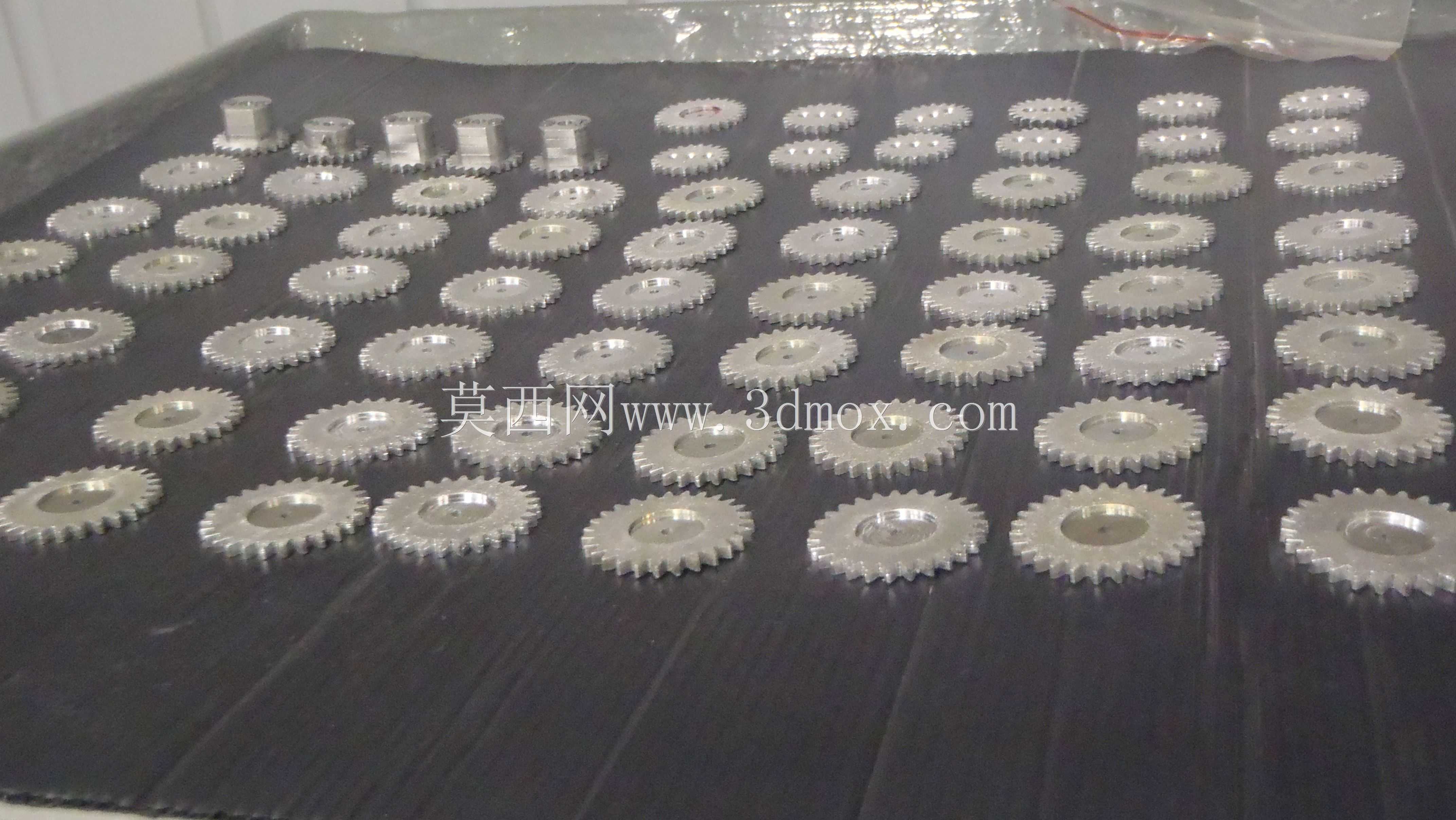

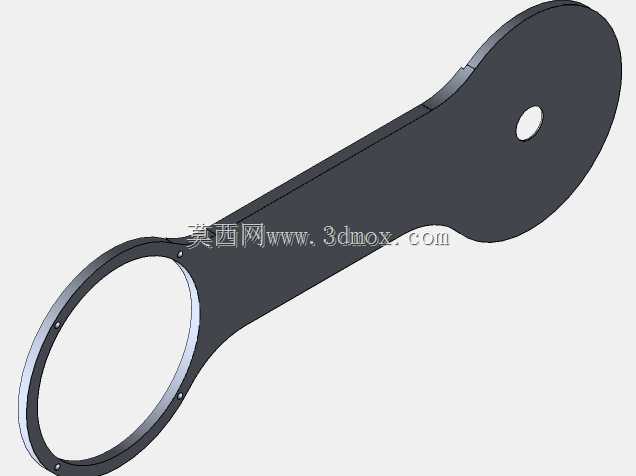

这款主从拟人机械臂面向人机协作、远程作业、康复辅助、特种操作等多类场景设计，核心功能是通过主端采集人体手臂的运动姿态，驱动从端机械臂完成完全同步的动作复刻，可替代操作人员进入高温、高辐射、有毒有害、狭小封闭等危险环境完成精细化操作，也可适配康复医疗场景辅助患者完成上肢运动训练，或是在工业装配场景中配合操作人员完成复杂异形工件的对位、插接、微调等传统自动化设备难以适配的柔性作业任务。在功能特性上，该机械臂采用多自由度串联关节布局，完整复现人体上肢从肩、肘到腕部的运动维度，肩部分解为三个正交转动自由度、肘部设置一个屈伸自由度、腕部集成三个转动自由度，整体自由度配置与人体上肢运动链完全匹配，可实现与人体手臂一致的运动范围，不存在动作盲区，能够覆盖人体上肢日常操作的全部姿态需求。传动系统采用行星齿轮组作为核心传动部件，相比传统谐波传动结构，行星齿轮组具备更高的抗冲击载荷能力，传动间隙控制在极小范围内，既能够保证动作跟随的实时性与位置精度，又可在从端遭遇外力碰撞时通过齿轮啮合的微量形变吸收冲击能量，避免关节结构损坏，同时模块化的关节设计也方便后期根据负载需求快速更换不同减速比的齿轮组，适配不同作业场景的负载要求。设计过程中完全遵循人体工学匹配原则，从端机械臂的各段连杆长度比例严格参照人体上肢的尺寸比例设定，肩宽、大臂长度、小臂长度、腕部回转中心位置均与成年人上肢参数对齐，主端采集机构可直接绑定在操作人员手臂上，无需额外的复杂标定流程，操作人员无需经过长时间专业培训即可自然操控机械臂完成各类动作，大幅降低了设备的使用门槛。安装边界上，该机械臂的基座采用标准化法兰接口，可直接固定在工作台架、移动底盘、壁挂支架等多种安装载体上，肩部回转半径控制在合理范围内，作业时不会与周边的防护栏、工作台面产生运动干涉，各关节处均设置了机械硬限位与软件软限位双重保护，避免运动超程造成的设备损坏或人员碰伤，臂体外壳采用轻量化高强度铝合金材质加工，在保证整体结构刚性的前提下尽可能降低自重，既减少了关节驱动的负载压力，也提升了动作跟随的响应速度，腕部末端预留了通用快换接口，可根据作业需求快速更换夹爪、吸盘、焊枪、打磨头等不同执行器，拓展设备的适用场景。
