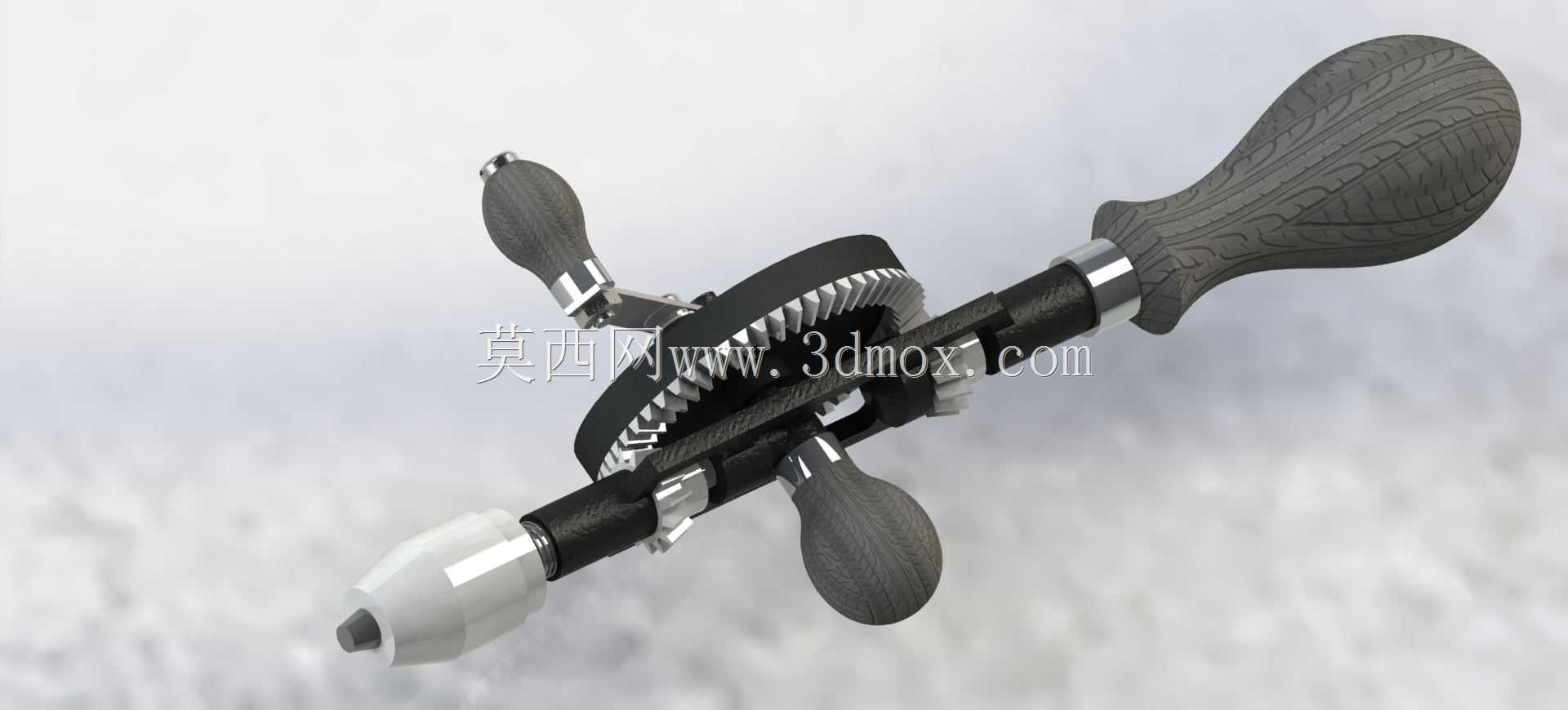

复古手摇式木工钻孔工具结构设计

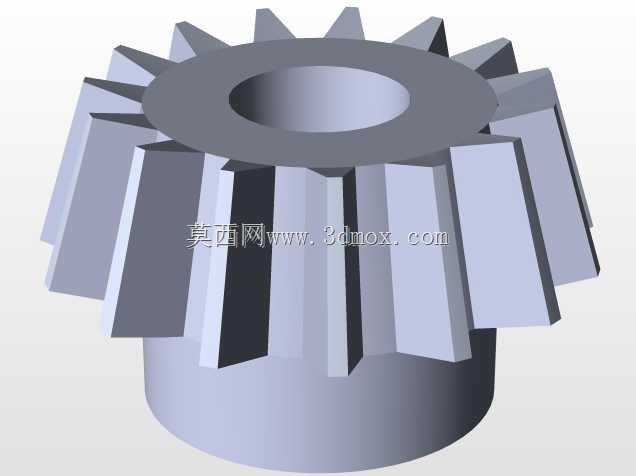

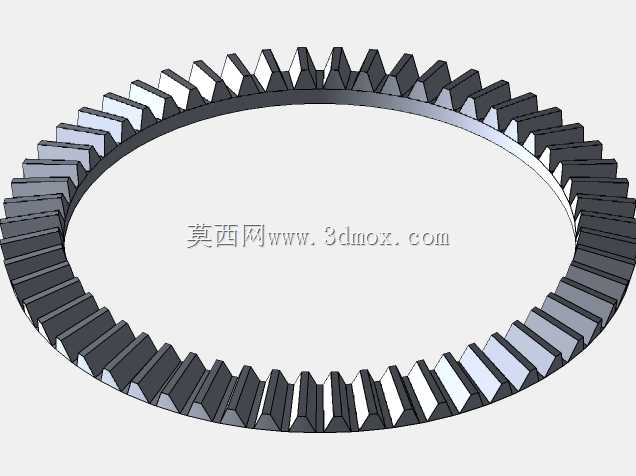

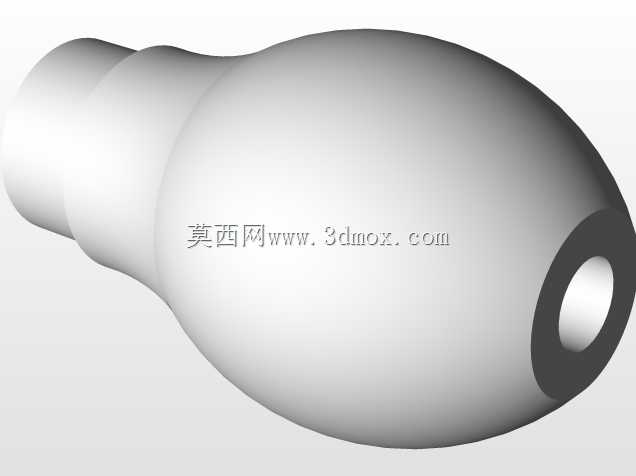

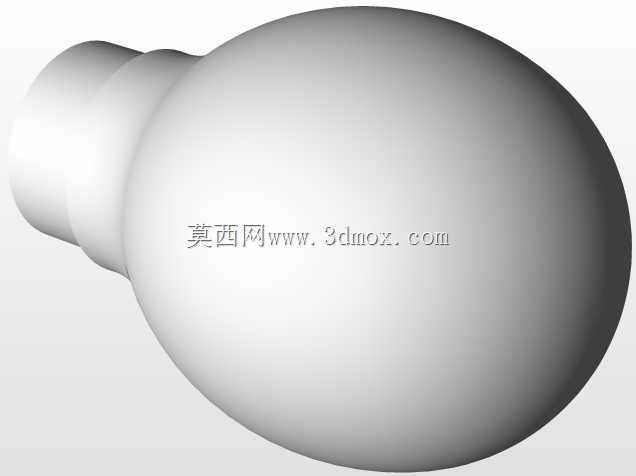

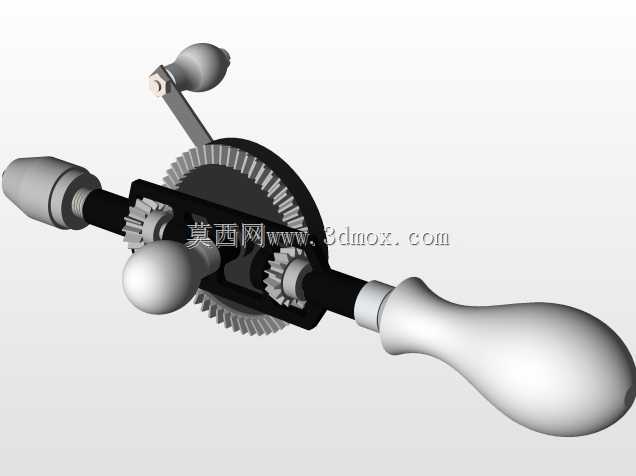

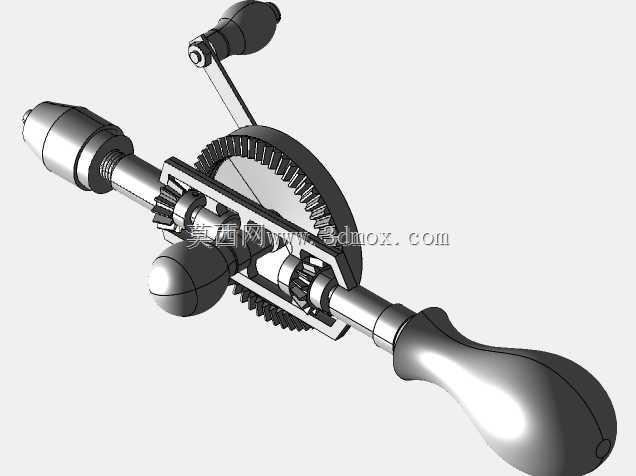

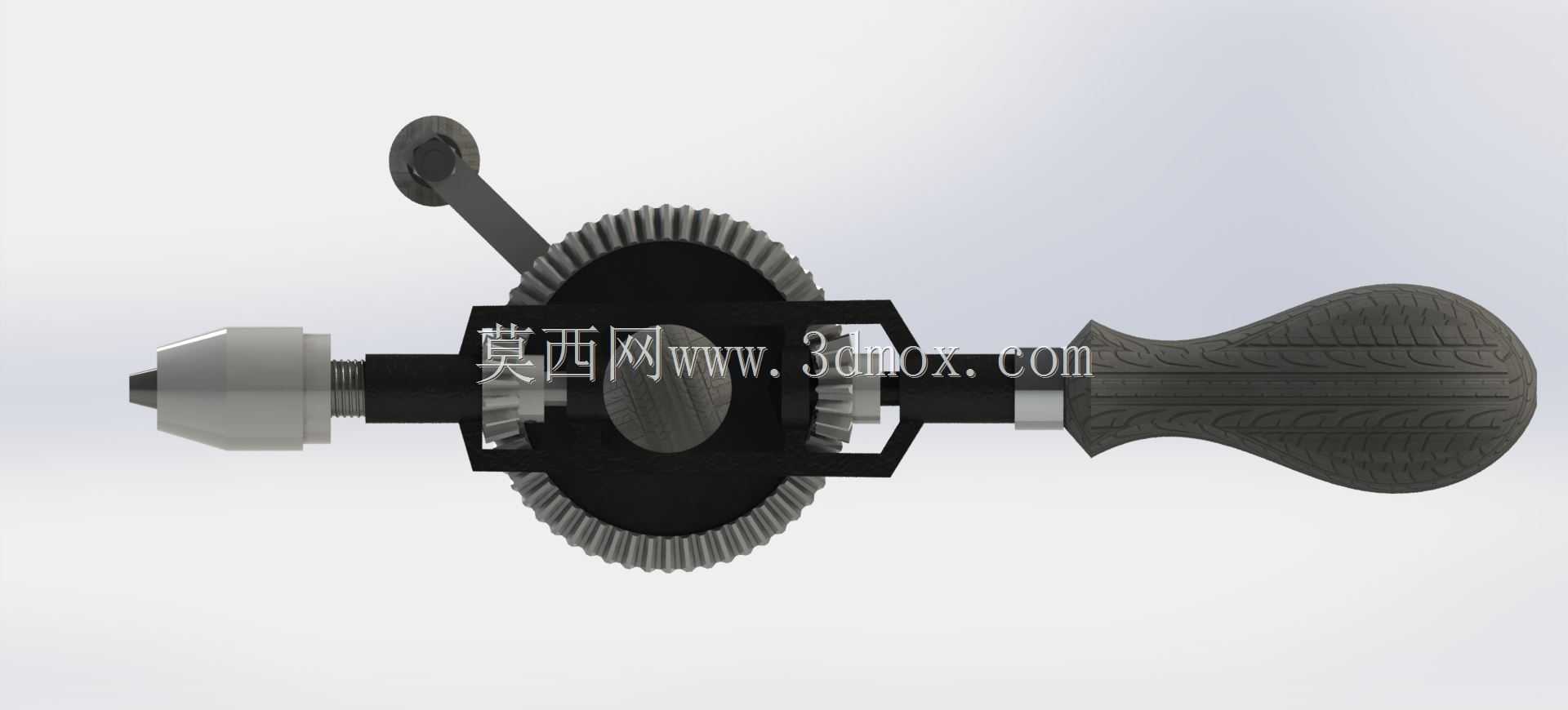

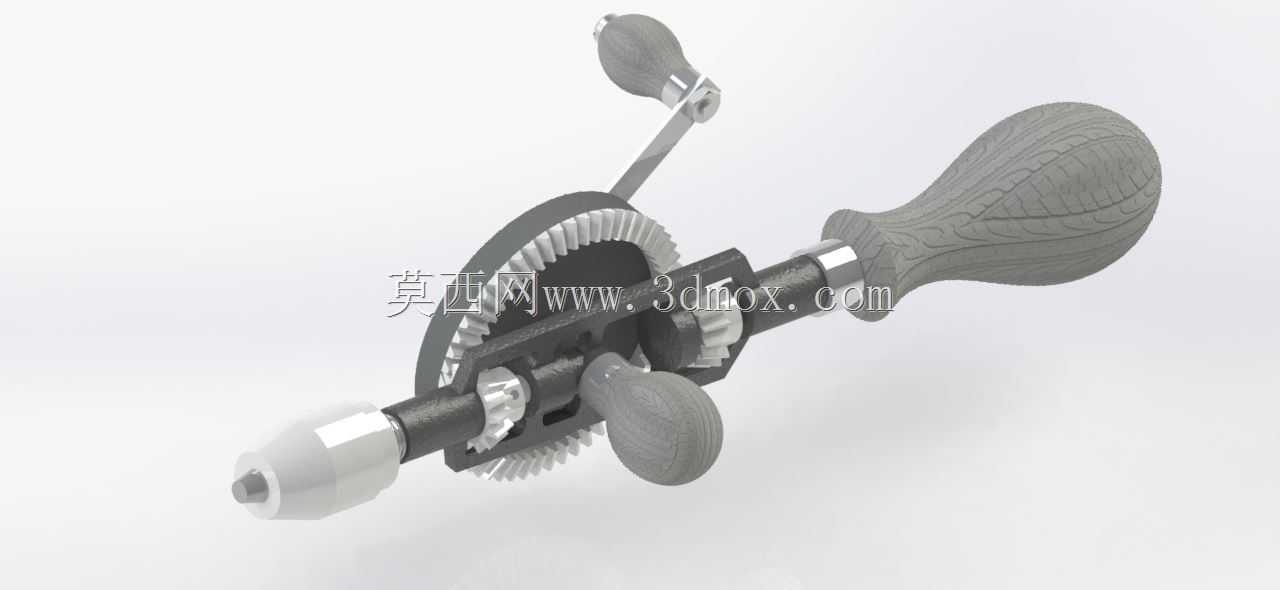

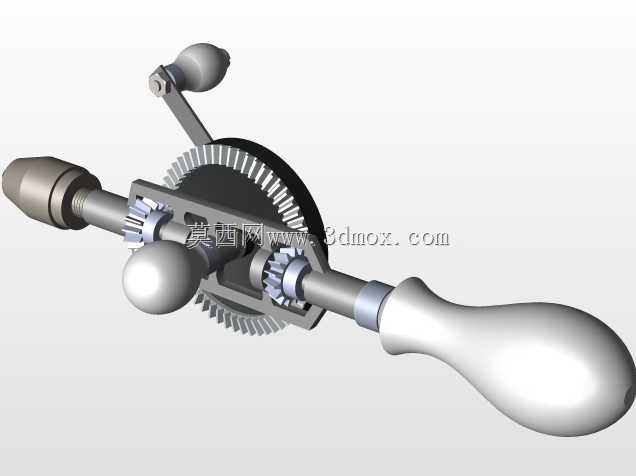

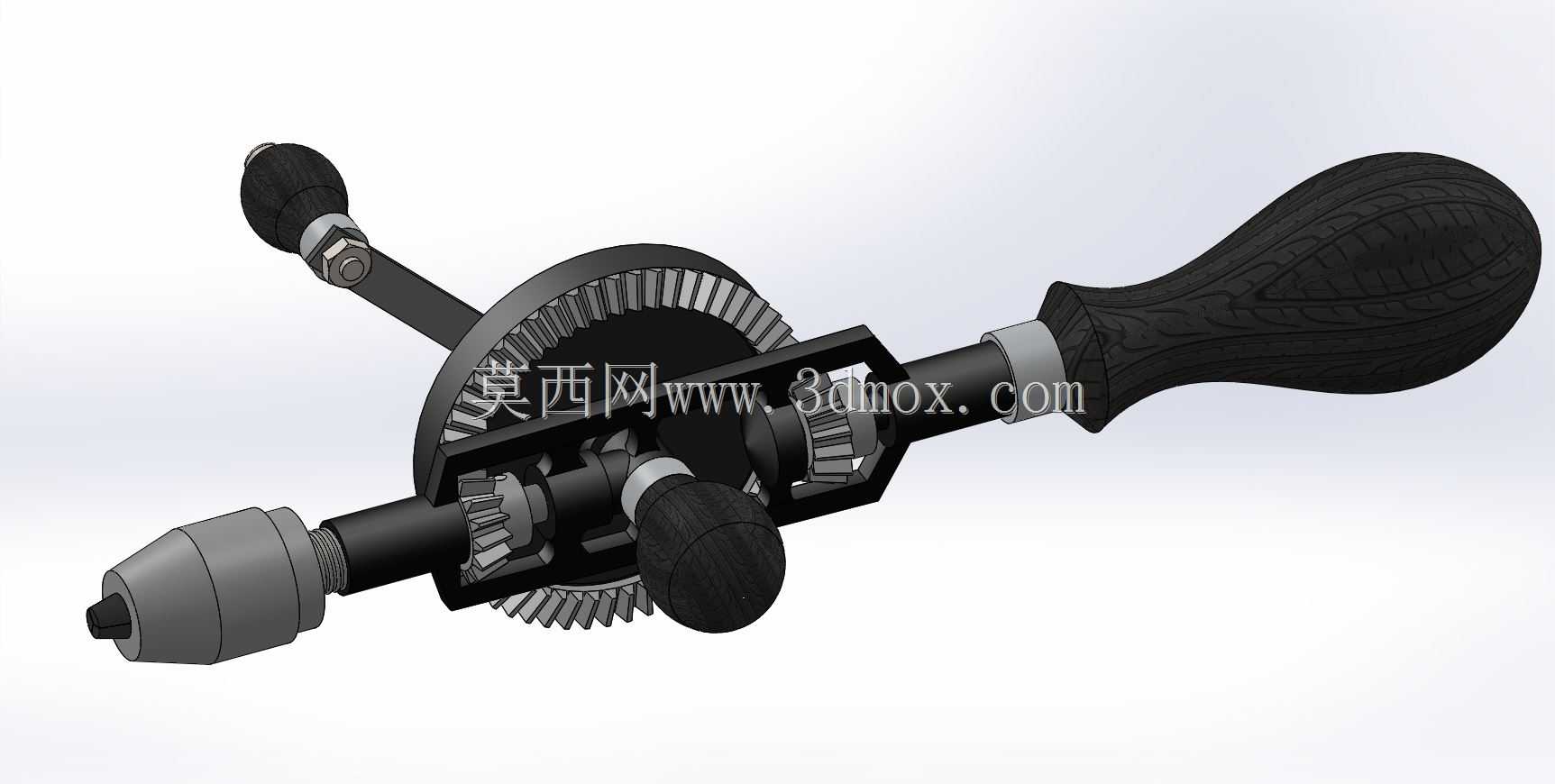

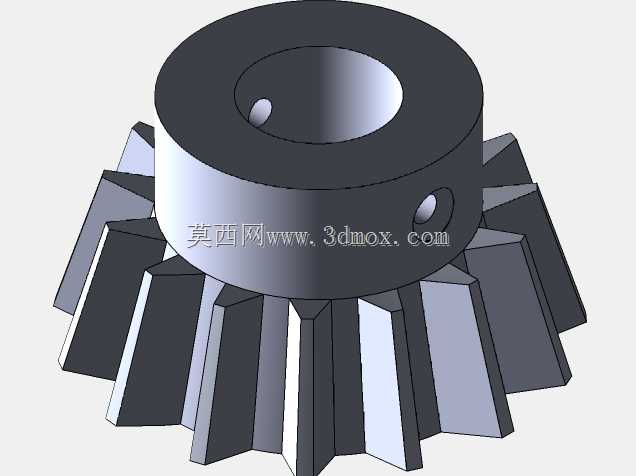

这款手动钻孔工具是面向传统木工作业、手工皮具加工、精密小件打孔场景设计的便携作业器具，无需外接电源即可完成钻孔作业，尤其适配户外无供电场景、狭小空间内的精细打孔需求，在传统家具维修、手工模型制作、文玩加工、薄金属件打孔等场景中有着广泛的应用空间，相比电动钻孔设备，它不会产生线路牵绊、电机噪音与漏电风险，作业时的进给力度完全由操作人员手动控制，能更好适配脆性材料、软质材料的低损伤打孔需求，避免电动工具转速过高导致的材料开裂、孔位毛刺过多问题。从功能结构来看，这款手摇钻采用了双副手柄配合主握持柄的三手柄布局，尾部的大尺寸握持柄贴合手掌轮廓，表面做了防滑纹理设计，作业时可由掌心抵靠提供稳定的轴向进给力，中部对称分布的两个小摇柄可由手指捏持转动，通过内部的锥齿轮传动结构将摇柄的圆周转动转化为前端钻夹头的旋转动力，传动齿轮采用大模数直齿设计，传动过程顺滑无卡顿，能承受较大的手动扭矩输出，不会出现齿轮跳齿、打滑的问题。前端的钻夹头采用三爪自定心结构，可夹持不同直径的直柄钻头、磨头、攻丝头，适配多种作业需求，夹头的锁紧结构无需额外工具，手动旋转即可完成钻头的装夹与拆卸，更换作业头十分便捷。设计过程中充分考虑了手动作业的人机工程学，整体重心落在尾部主握持柄的轴线上，长时间握持作业不会出现手腕酸痛的问题，摇柄的转动半径经过反复优化，既保证了转动时的扭矩输出足够，又不会因转动半径过大导致操作时磕碰周边工件，整体结构的所有转动配合位置都预留了合理的装配间隙，同时做了耐磨处理，长期使用也不会出现晃动、间隙过大导致的钻孔偏斜问题。外形尺寸上，整体长度适配成年人单手握持的最佳范围，最大外径不超过常规手掌的握持宽度，可放入常规工具包、工具袋中携带，没有突出的尖锐棱角，收纳与携带过程中不会划伤其他物品，安装使用时无需额外固定基座，手持即可对准作业位置，对作业空间的要求极低，即使在角落、狭窄缝隙位置也能顺利完成打孔作业。整体结构没有易损的电子元器件，全金属传动结构配合木质握持件，使用寿命长，日常维护仅需定期在齿轮位置添加少量润滑脂即可，故障率极低，非常适合作为常备手动工具配备在维修工具箱、手工工作室中，应对各类小直径、低精度要求的打孔作业需求。
