木工定位用改进型袖珍钻孔夹具

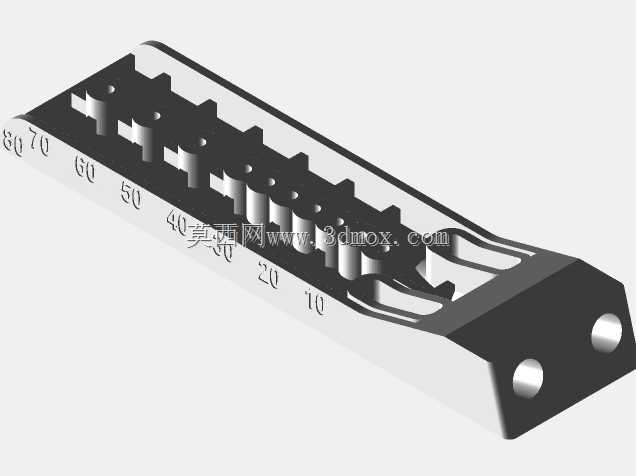

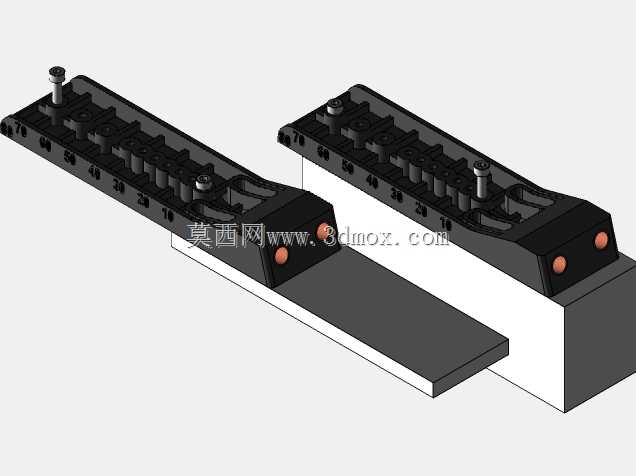

这款袖珍钻孔夹具主要面向小型木工加工作业场景，适配手工DIY、小件木作加工、板式家具现场安装等需要精准控制孔位的作业环节，能够解决手工钻孔时孔位偏移、孔距误差大、钻孔倾斜等常见问题，尤其适合在狭窄操作空间、小尺寸木料上完成排孔加工，无需大型台钻设备即可获得稳定的钻孔精度。夹具整体采用分体对称式结构设计，主体夹持部分可跨装固定在木料边缘，通过底部贴合平面与木料表面完全贴合，保证钻孔方向始终垂直于木料加工面，避免钻孔打斜导致的工件报废。夹具上设置有连续排布的标准定位孔，孔位间距经过精准校准，可直接对应常见的木销连接、螺丝连接孔距要求，无需额外测量划线即可完成等距排孔加工，大幅降低小件木作的划线工作量。在安装固定方面，夹具采用侧装锁紧结构，使用标准M5规格的30mm长度螺钉即可完成夹具在木料上的锁紧固定，锁紧后夹具与木料之间无相对窜动，钻孔过程中不会出现夹具移位的问题；定位孔内可嵌入12×1mm规格、长度30mm的铜质衬套，衬套可对钻头起到导向作用，同时避免钻头反复摩擦磨损夹具本体的定位孔，长期使用后仅需更换衬套即可恢复导向精度，有效延长夹具的整体使用寿命。设计过程中特意优化了夹具的实体结构，在保证整体刚性、夹持稳定性的前提下，对非受力区域做了减薄处理，同时增加了夹具与木料贴合的基准平面面积，既减少了实体材料的用量，也进一步提升了夹具安装后的贴合稳定性，避免因夹具底面不平导致的钻孔角度偏差。夹具的整体外形紧凑小巧，单块夹具主体长度适配常见的窄边木料加工需求，可根据实际加工的孔位数量选择单块使用或者成对组合使用，安装时不受木料长度限制，只要边缘有足够的锁紧位置即可完成固定，操作门槛极低，即使是没有丰富加工经验的DIY爱好者，也能借助该夹具加工出位置精准、垂直度合格的连接孔，有效降低小件木作的加工难度，提升手工木作的装配精度。
