ABB机器人适配夹持式末端执行夹具结构

这款夹持机构是专为工业机器人末端作业开发的夹持执行部件，主要适配工业自动化生产线上的工件抓取、上下料、工位转序作业场景，可覆盖3C电子零部件装配、小型五金件加工上下料、注塑件取件、包装线物料分拣等多类生产环节的夹持需求，能够替代人工完成重复性高、定位精度要求严的物料抓取动作，大幅降低生产线上的人工操作强度，提升工位流转的作业一致性与生产效率。

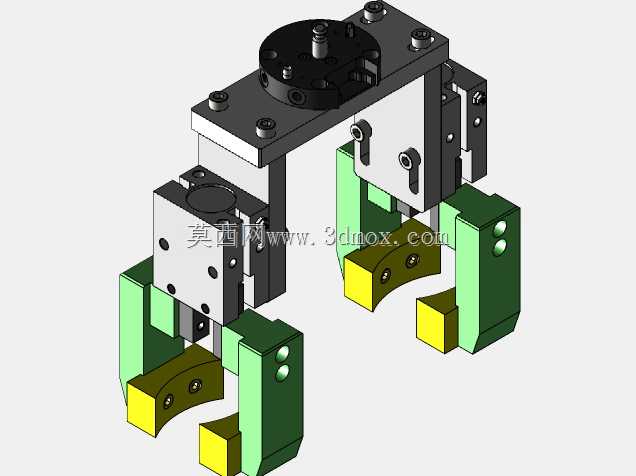

从功能特性来看，该夹持器采用双侧对称夹爪布局，搭配可调节的槽位设计，能够根据不同规格的待夹持工件调整夹爪的开合行程与夹持位置，无需更换整套夹爪即可适配一定尺寸范围内的异形工件、块状工件与轴类零件，夹爪接触端采用软质贴合材质，可在夹持过程中避免工件表面出现夹痕、刮伤，适配表面质量要求较高的成品件抓取作业。夹持器主体采用高强度铝合金作为主结构材质，在保证整体结构刚性的前提下有效降低了末端执行部件的自重，减少机器人运行过程中的负载负担，提升机器人动作响应速度与运动稳定性。

设计过程中，该夹持器充分考虑了工业现场的安装适配性，整体采用模块化的装配思路，顶部设置标准的机器人末端安装法兰接口，可直接与对应规格的工业机器人法兰盘快速对接，无需额外设计转接板即可完成安装固定；夹爪组件采用快拆式连接结构，日常维护更换易损件时无需拆解整个主体结构，可大幅缩短设备停机维护的时间。整体结构的传动部件做了内置式防护设计，能够阻挡生产现场的粉尘、切削碎屑进入传动间隙，降低机构卡滞的故障概率，适配多粉尘、多切屑的机加工生产现场环境。

从安装边界与尺寸参数来看，该夹持器主体横向安装总宽度为180mm，夹爪闭合状态下的纵向总高度为92.5mm，夹爪最大开合行程可覆盖74mm宽度范围内的工件夹持需求，顶部安装法兰的孔位采用对称布局，适配主流六轴工业机器人的末端安装尺寸，安装后不会超出机器人末端的运动安全边界，可配合机器人完成多自由度的翻转、移位、对位动作，满足复杂工位的作业需求。整体结构的受力经过优化，夹爪夹持力传递路径直接，在额定夹持力范围内不会出现结构变形，保证长时间重复作业下的夹持定位精度稳定。
