带升降功能的辊筒自动输送设备

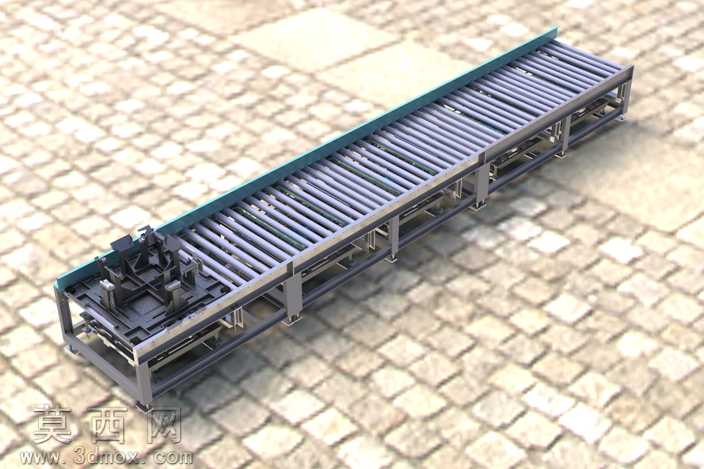

本模型为带升降功能的辊筒式自动输送机，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计规范，对每一处结构细节都做了精准还原。模型整体为长条形辊道结构，主体框架采用标准工业铝型材搭建，搭配金属焊接支腿作为支撑，支腿底部设置可调脚杯结构，可适配不同安装地面的平整度需求，保证设备运行时的稳定性。输送面采用等间距排布的镀锌辊筒作为承载输送部件，辊筒两端通过精密轴承与侧梁连接，转动顺滑阻力小，可平稳承载各类箱装、托盘类工件完成水平方向的自动输送。在输送机进料端集成了专用升降定位机构，该机构采用气缸驱动搭配直线导轨导向的结构设计，可在工件到达指定工位时完成精准顶升定位，配合上下游自动化设备完成工件的转序、加工或分拣作业，升降行程经过精准测算，可满足常规生产线的工位对接需求。模型渲染阶段采用写实材质设置，框架部分赋予磨砂金属材质，辊筒赋予亮面镀锌钢材材质，地面搭配仿古砖纹理材质，通过光影调整还原出设备在实际车间场景中的真实质感，整体渲染效果清晰直观，可清晰展示设备的整体布局与局部结构细节。设计过程中充分考虑了设备的实用性与拓展性，侧梁预留了标准安装槽位，可根据实际使用需求加装光电传感器、挡停机构、导向护栏等附属配件，适配不同的生产输送场景。整体结构设计紧凑合理，各零部件之间的装配关系清晰明确，无干涉错配问题，可直接用于生产线方案展示、设备结构参考以及相关教学演示使用，能够帮助设计人员快速理解辊筒输送机搭配升降工位的结构原理，为同类输送设备的设计优化提供可靠的三维参考依据。
