多工位并列式数控机加工快换夹持夹具

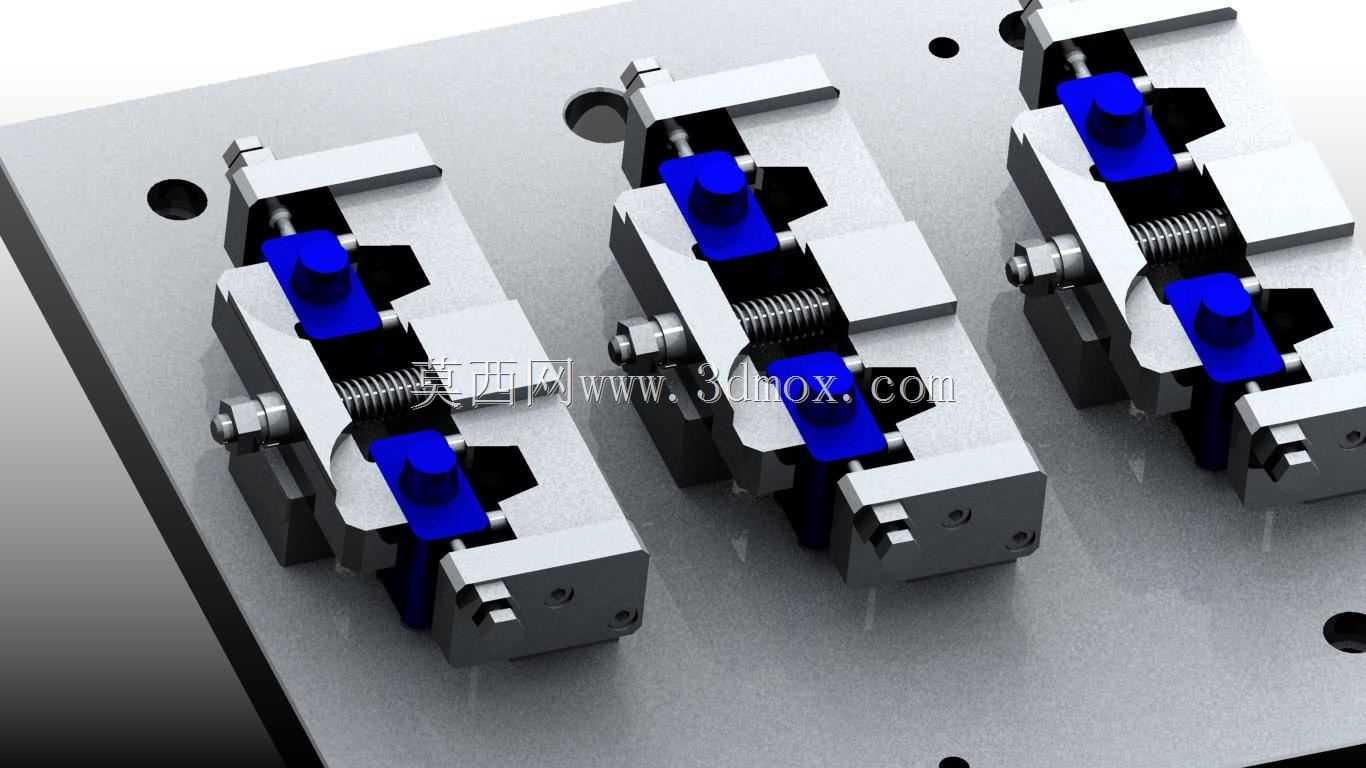

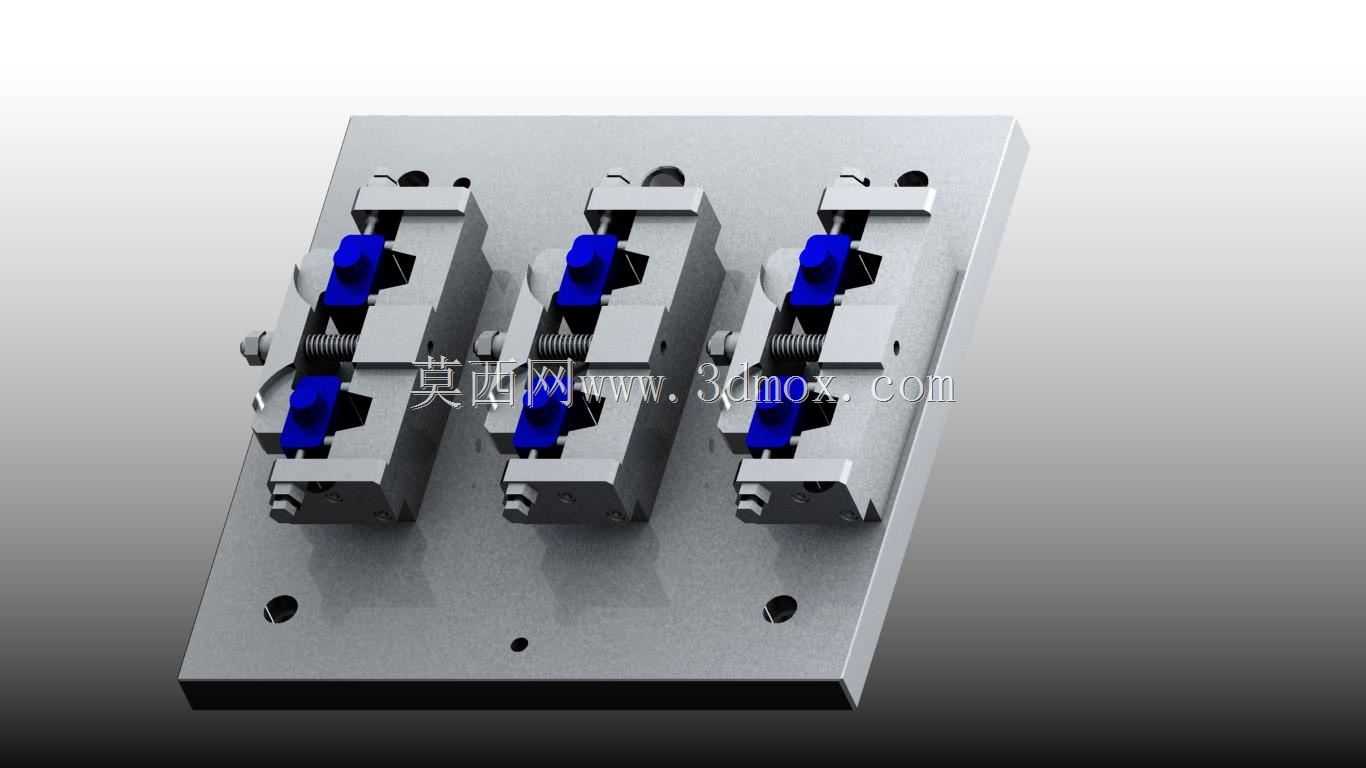

这款多工位并列式夹持工装，主要面向批量精密机加工场景设计，适配立式加工中心、数控铣床、精雕机等常规机床的工作台安装需求，可同时完成三个同规格小型工件的装夹定位，大幅缩减单批次工件加工的装夹辅助时长，提升设备有效稼动率，尤其适合小型精密五金零件、异形结构件的批量铣削、钻孔、倒角等工序的加工使用。工装整体采用一体化安装底板作为承载基础，底板上预留了对应机床T型槽的安装固定孔位，可直接通过机床压板或T型螺栓完成锁紧固定，安装边界规整，无需额外定制过渡连接板即可适配多数常规尺寸的机床工作台，底板表面做了磨削平整处理，平面度控制在精密机加工要求的公差范围内，保证各工位的安装基准统一。三个夹持单元沿底板长度方向等距并列排布，每个夹持单元采用对称式夹块结构，内置弹簧复位组件，配合侧面的锁紧调节螺栓，可实现工件的快速装夹与拆卸：装夹时拉开活动夹块将工件放入定位槽，松开后弹簧提供初始预紧力，再通过侧方螺栓微调锁紧力，既可以保证工件夹持稳固，避免加工过程中出现工件移位、振颤的问题，又能控制夹持力避免薄壁类工件被夹伤变形。每个夹持单元的夹块接触面做了防滑纹理处理，同时预留了避让槽，可避开工件加工时的刀具走刀路径，防止加工过程中刀具与夹具发生碰撞。夹块上的蓝色耐磨垫块采用可拆卸设计，长期使用出现磨损后可单独更换，无需更换整个夹持单元，降低工装的后期维护成本。三个夹持单元的定位基准保持统一，一次装夹即可完成三个工件的同工序加工，无需反复校准工件坐标系，能有效减少人工装夹的校准误差，提升同批次工件的加工一致性。工装整体结构紧凑，各运动部件无外露突出结构，加工过程中可避免切削液、金属切屑进入运动缝隙造成卡滞，日常清理维护十分便捷，适配常规金属切削加工的车间使用环境，可稳定承担批量零件的装夹固定任务。
