剪叉式液压升降作业平台结构设计

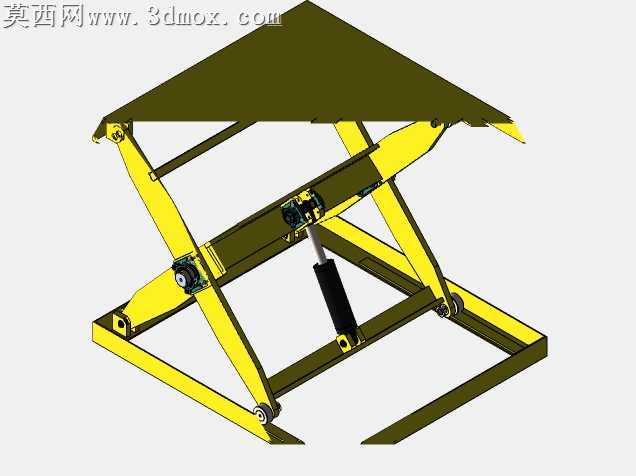

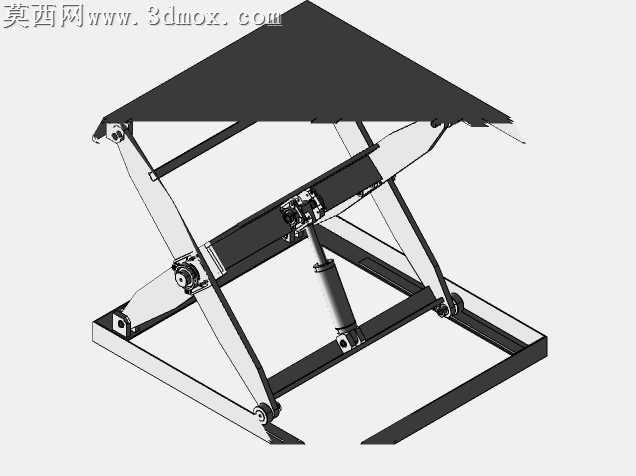

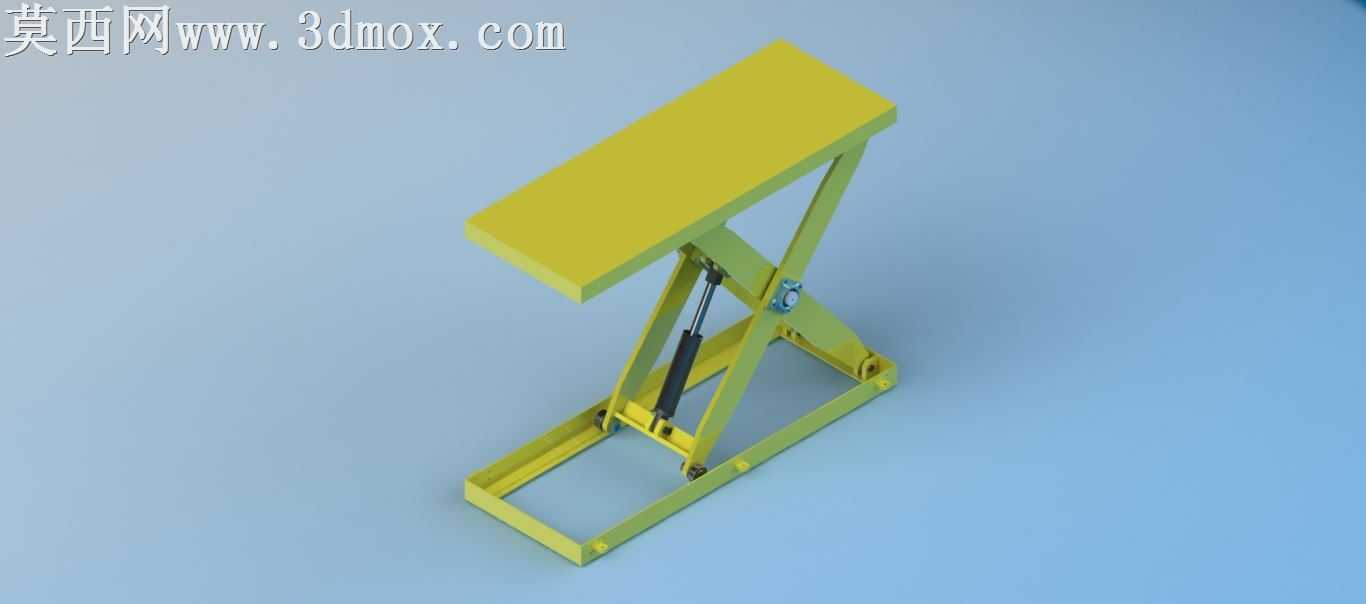

做这个剪叉升降结构的时候，最先卡壳的是剪叉臂的铰接点位置，一开始把中间铰接轴放得太靠近臂体中点，算下来液压杆需要的顶推力比选型的油缸额定出力大了近三成，反复调了三次铰接点的相对位置，把下铰接座往底座内侧挪了42毫米，上铰接点往台面边缘方向偏移28毫米，才把油缸的工作负载压到额定值的70%以内，留够安全余量。剪叉臂和底座、台面连接的滚轮槽一开始画成了直槽，模拟升降的时候发现升到最高位时滚轮有卡滞的倾向，后来把槽的末端做了1.5度的微扩倒角，还在槽壁加了0.2毫米的间隙补偿，避免加工误差导致滚轮卡死。台面的防雨顶篷一开始做的是平面，渲染的时候发现积水会顺着边缘滴到铰接轴位置，后来改成了四坡尖顶的结构，坡度调到12度，刚好能让雨水快速排走，不会在台面积存，顶篷和台面框架的连接用了隐藏式的螺栓座，不会凸出来刮到放置的物料。液压油缸的安装座特意做了带自润滑衬套的铰接结构，没有用刚性固定，就是考虑到升降过程中油缸会有微小的角度摆动，刚性连接很容易把油缸杆掰弯，衬套用的是铜基石墨材质，建模的时候特意给衬套和销轴之间留了0.03毫米的配合间隙，刚好满足转动需求又不会有旷量。材质调试的时候，剪叉臂和底座框架选了亮黄色的工业烤漆质感，特意把粗糙度调到0.3，反光度压到20%，不会像镜面那样晃眼，又能体现金属构件的质感，液压油缸做了黑色哑光的缸体和亮面镀铬的活塞杆，区分不同部件的材质属性，滚轮部分用了深灰色的聚氨酯材质，加了一点点磨砂质感，和金属件形成视觉区分。装配的时候特意把所有铰接配合都设成了同轴心加轴向限位，避免模拟运动的时候轴件窜出来，滚轮和滑槽的配合设成了路径配合，能顺着槽的轨迹顺畅滑动，不会出现穿模的问题。整个结构升到最高位的时候，剪叉臂的展开角度刚好控制在安全角度范围内，不会因为角度过大出现失稳的问题，底座的框架做了双层方管焊接的结构，比单层方管的抗扭刚度高了近一倍，放在不太平整的地面上也不会因为框架变形影响升降顺畅度，不管是做车间物料转运的升降台，还是做小型作业的登高平台基础结构，这个模型的结构参数都能直接参考调整，不用再从零开始算铰接受力和行程匹配。
