手动辊弯夹具结构设计

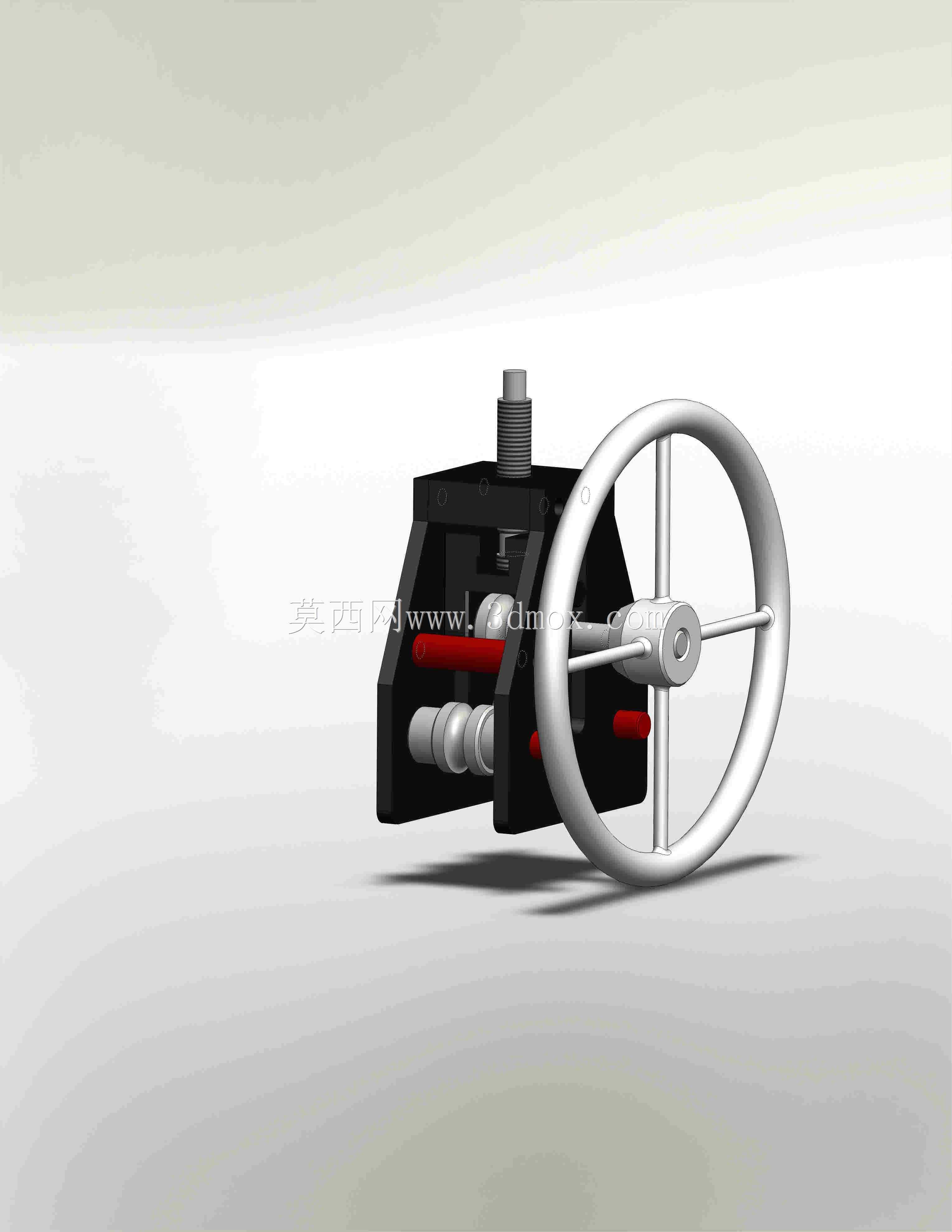

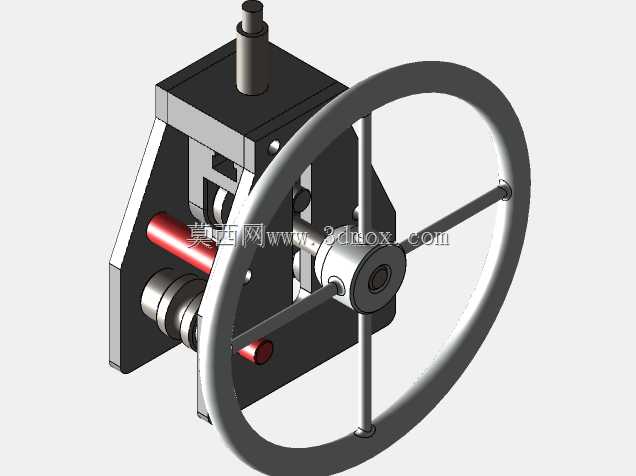

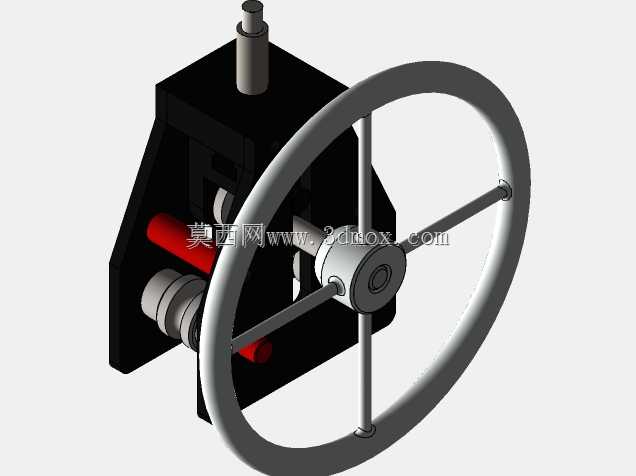

这款手动辊弯夹具主要应用于小型金属型材、薄壁管件的小批量冷弯加工作业场景，常见于五金加工车间、钣金维修站点、非标零件试制工位，针对小规格圆管、扁钢、细方钢的小曲率弯制需求设计，无需外接动力源即可完成操作，适配无气源、无液压站的零散加工场景，也可用于户外现场的管线弯制作业。设备核心用途是通过手动驱动的辊轮挤压结构，将待加工型材沿设定弧度连续弯折，相比传统敲击弯形、火焰弯形的加工方式，能更好控制弯形弧度的一致性，避免型材表面出现锤痕、氧化烧损缺陷，同时降低作业人员的劳动强度。产品的功能特性围绕手动操作的便捷性设计，侧面配置大直径手轮作为驱动部件，手轮采用三辐条镂空结构，转动时握持受力均匀，单名操作人员即可施加足够的进给力；夹具主体采用框架式承载结构，内部设置多组成型辊轮，其中两组定位辊轮承担型材的进料导向与支撑作用，顶部的压紧调节结构可根据待加工型材的截面尺寸调整压下量，适配不同壁厚、不同截面规格的型材弯制需求，辊轮表面做光滑圆弧过渡处理，弯制过程中不会刮伤型材表面涂层。设计思路上优先考虑手动操作的力传导效率，将手轮的旋转运动通过内部丝杠结构转化为压辊的直线进给运动，丝杠采用大导程梯形螺纹，具备自锁特性，进给到位后无需额外锁止结构即可保持压下位置，避免弯制过程中压辊回退导致弧度偏差；整体结构做紧凑化布局，所有传动部件均内置在框架主体内部，无外露的传动啮合结构，避免加工过程中铁屑、杂物卡入传动间隙，同时降低操作时的磕碰风险。外形尺寸方面，整体结构控制在单人可搬运的重量范围内，安装边界无需额外的地基固定，可直接夹持在常规钳工工作台台面使用，进料侧预留足够的型材送进空间，出料侧的弧度避让空间可满足最大180度弯弧的成型需求，底部的安装定位面做平面度精加工，放置在工作台面时无翘曲晃动，保证弯制过程的稳定性。
