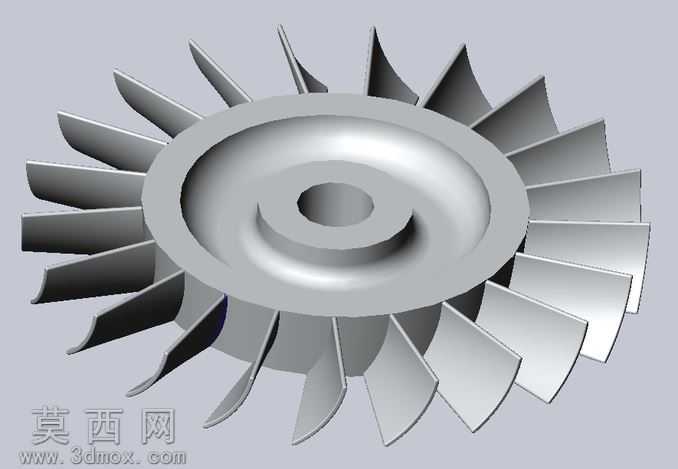

本作品为涡轮增压配套的涡轮叶片整体轮盘三维设计模型,建模阶段采用SolidWorks软件完成全参数化构建,首先以中心回转基准轴为核心,绘制轮盘主体的回转截面草图,通过回转特征生成带中心安装孔的轮盘基体,基体部分设计为多层阶梯式回转结构,中心孔预留标准安装配合尺寸,轮盘外缘设置均匀分布的叶片安装定位基准面,保证每片叶片的安装角度、伸出长度完全一致。叶片部分采用曲面建模方式完成,先绘制叶根与轮盘贴合的安装轮廓,再依次构建叶身的压力面、吸力面曲面,通过曲面放样、曲面剪裁、曲面加厚操作生成实体叶片,叶身从根部到顶部采用渐变扭角设计,符合涡轮工作时的流体动力学要求,叶片前缘做圆弧过渡处理,后缘做减薄设计,兼顾气动效率与结构强度。完成单叶片建模后,通过圆周阵列特征按照设计的叶片数量完成整圈叶片的阵列排布,阵列过程中严格校验每片叶片的间距与角度公差,避免出现特征错位、曲面干涉问题。材质渲染阶段采用哑光金属材质赋予整体模型,模拟高温合金铸造后的金属质感,对叶片表面做细微的粗糙度纹理处理,还原实际涡轮部件的加工表面状态,轮盘中心孔位置添加轻微的倒角高光效果,突出机加工特征。结构设计上充分考虑涡轮部件的实际工况,叶根与轮盘衔接位置做圆角过渡处理,降低应力集中风险,轮盘背部设置减重凹槽结构,在保证整体结构强度的前提下降低部件自重,中心安装孔周边设计凸台结构,提升安装配合面的结构刚度。建模过程中所有特征均保留完整参数,可根据实际使用需求调整叶片数量、扭角、轮盘直径、中心孔尺寸等核心参数,适配不同规格的涡轮增压设备设计需求,模型完成后经过多次干涉检查与几何校验,不存在破面、重叠、特征错误等问题,曲面顺滑度符合工业级建模标准,可直接用于后续的结构仿真、流体分析、3D打印验证或生产加工参考。
- 全部评论(0)
- 模板大小 6.06 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,STEP/IGES,效果图,其它,
- 软件分类 通用机械零部件
