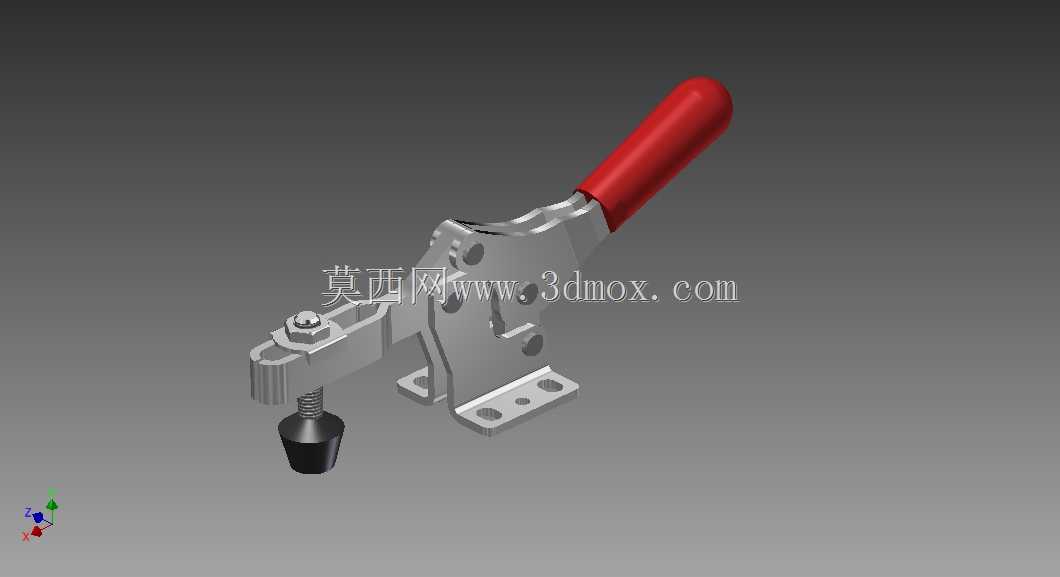

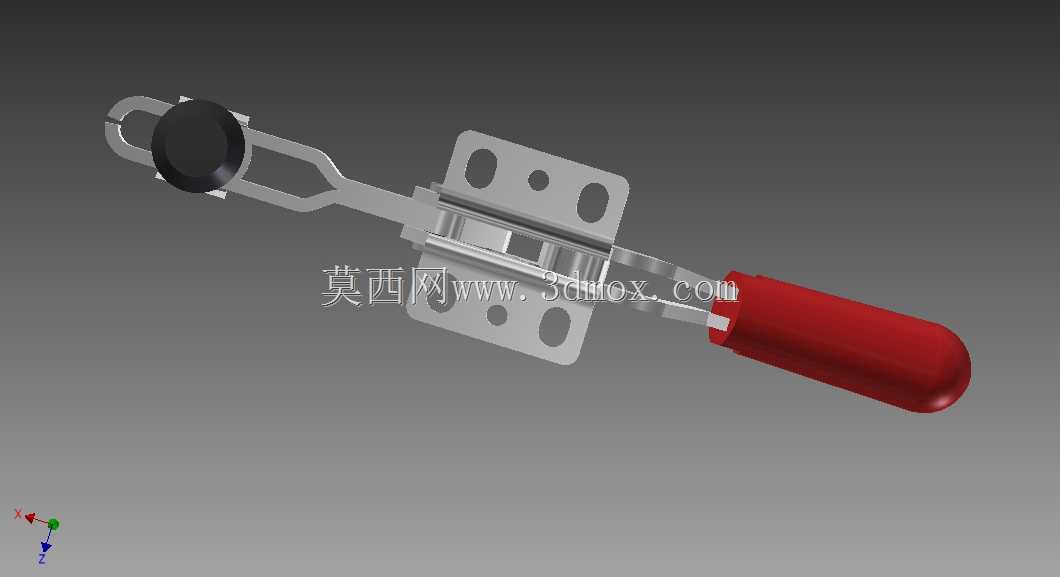

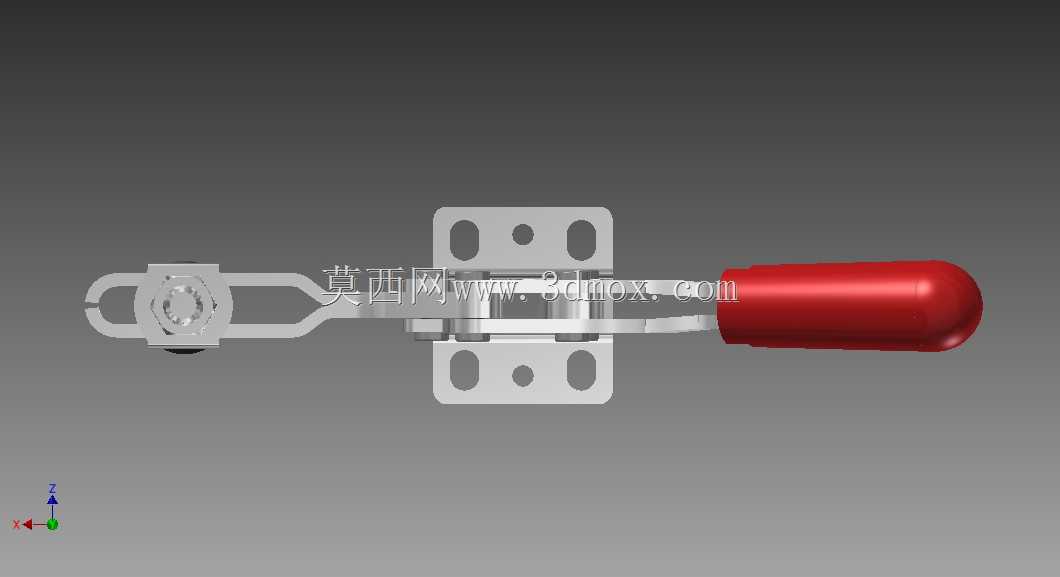

水平式快速压紧手动肘节夹钳

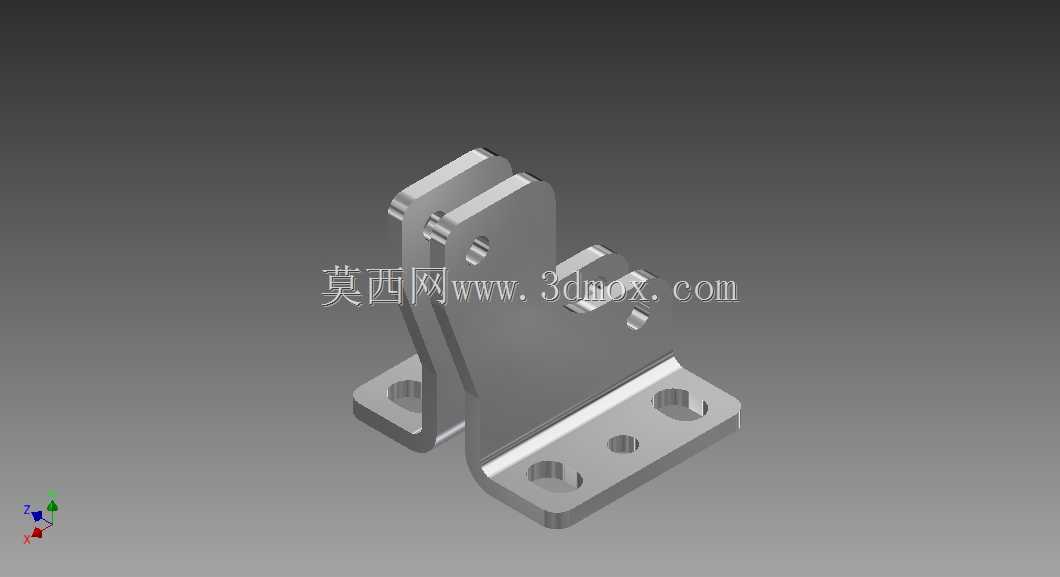

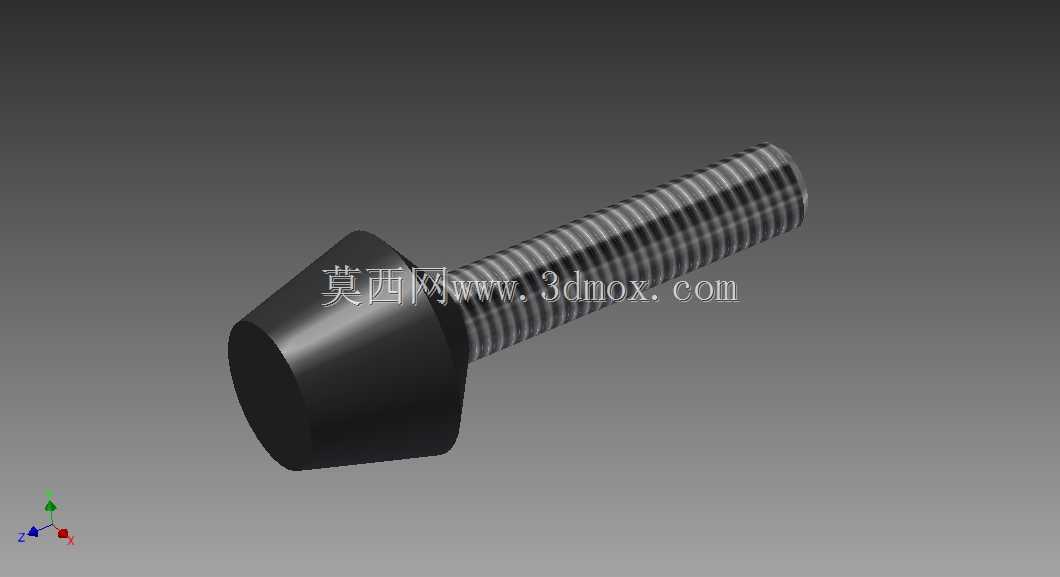

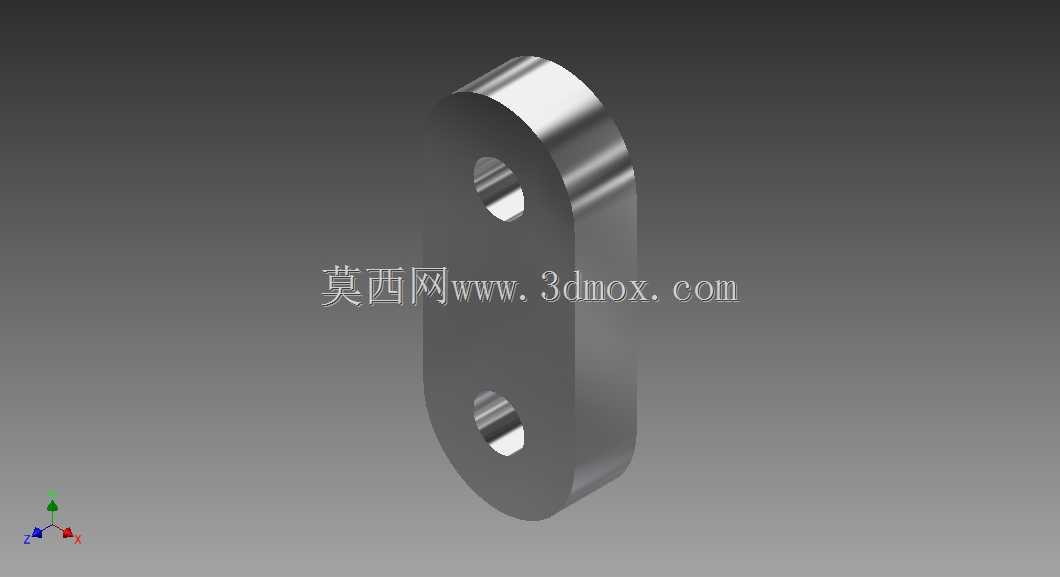

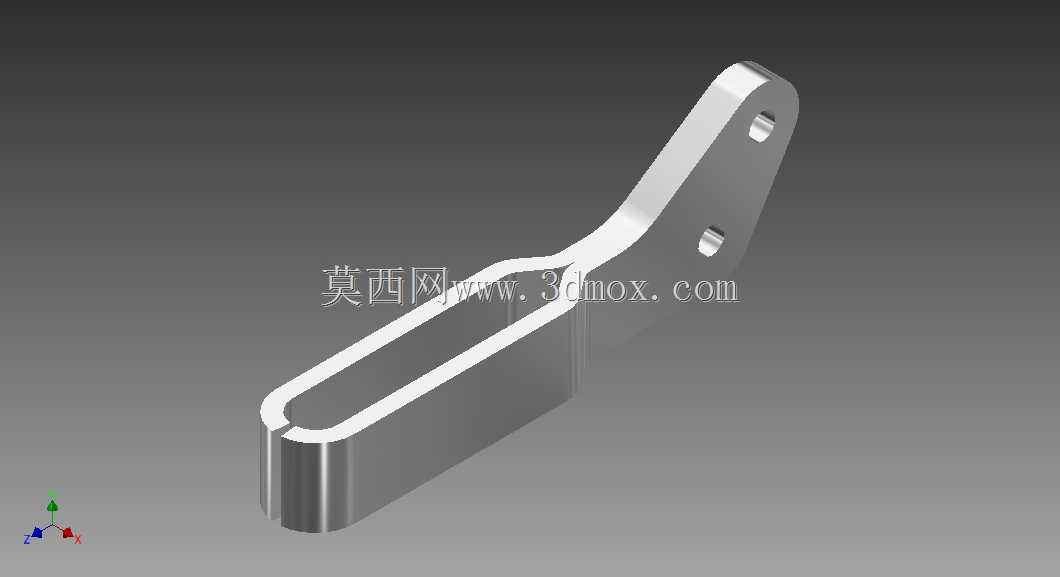

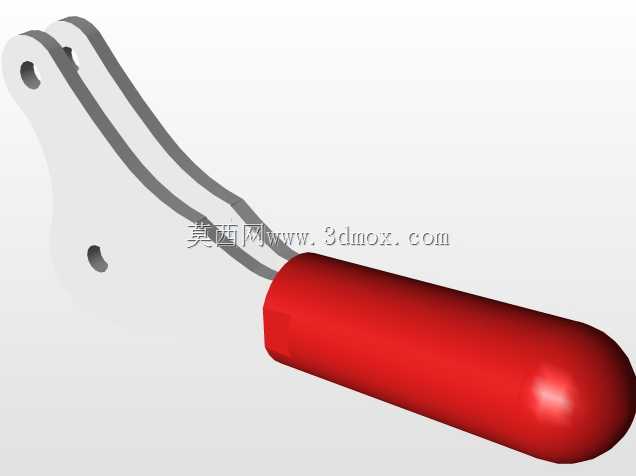

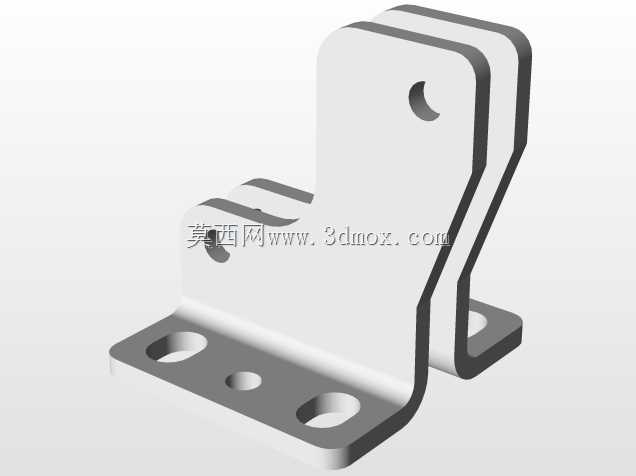

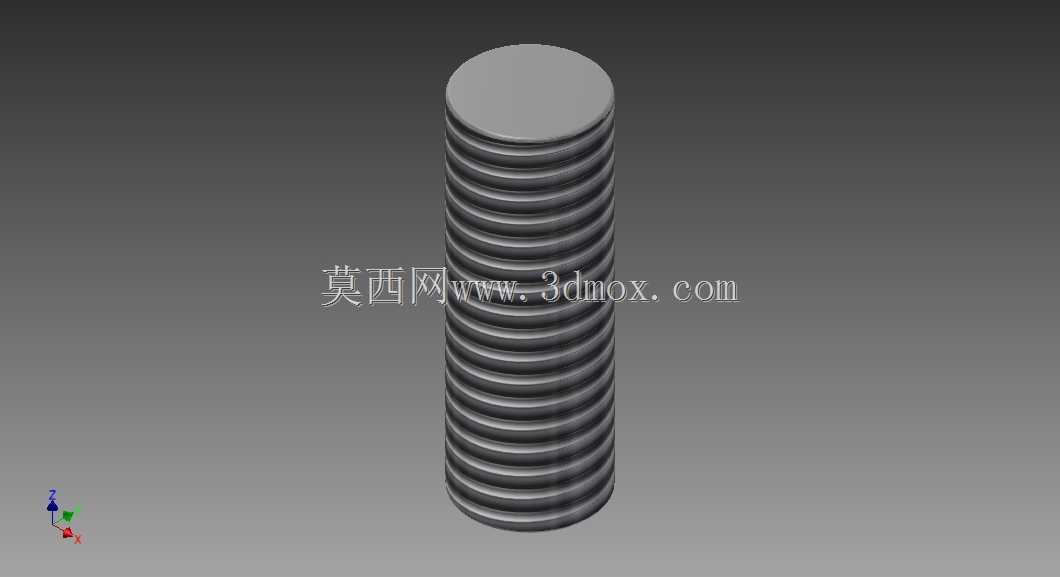

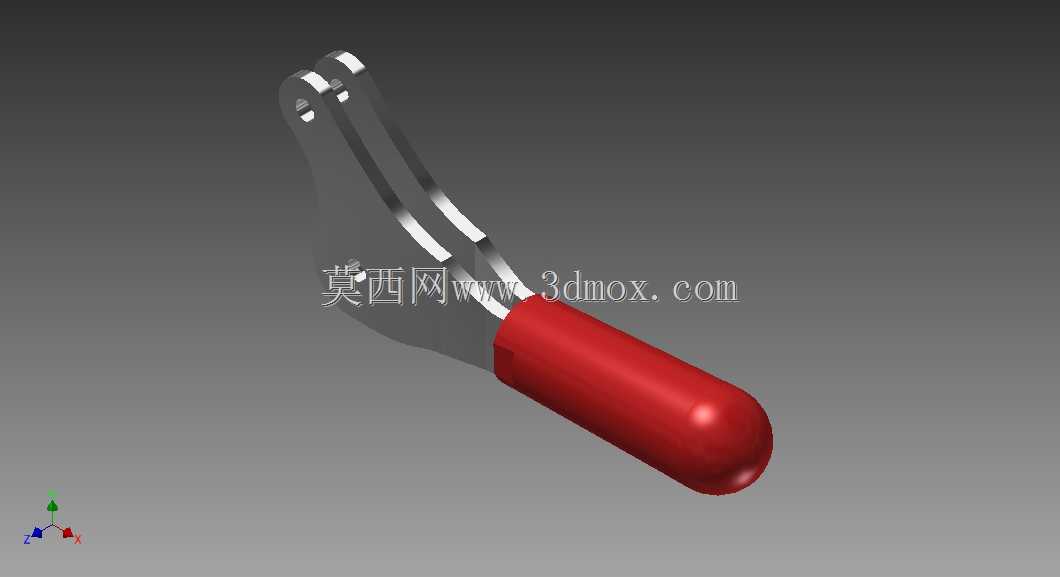

这款水平肘节钳是机械加工、工装治具、装配生产线场景中十分常用的手动快速夹紧部件，核心作用是在工件加工、组装、检测工序中提供稳定可靠的压紧固定力，避免工件受切削力、装配外力影响出现位移、翘曲问题，相比传统螺栓压紧方式，它的操作效率能提升数倍，单次夹紧与松脱动作仅需扳动一次手柄即可完成，无需反复拧动紧固件，能大幅降低一线操作人员的重复劳动强度。从功能特性来看，它采用肘节连杆的死点锁止结构设计，当手柄扳动到水平锁止位置时，连杆机构会越过力学死点，即便承受工件方向的反向顶推力，夹钳也不会意外松脱，锁止状态的稳定性极强，只有主动向上扳动手柄才能解除锁止状态，安全冗余度足够应对绝大多数轻中型工件的装夹需求。夹钳的压头端部采用可调式橡胶压头设计，压杆带有外螺纹结构，可以根据被夹工件的实际高度灵活调整压头伸出长度，适配不同厚度工件的装夹需求，橡胶材质的压头端面也能避免刚性接触刮伤工件表面，对表面质量要求较高的阳极氧化件、喷涂件、精加工件十分友好。设计层面上，这款夹钳的底座采用带安装孔的法兰式结构，安装孔位做了沉头设计，可以通过内六角螺栓直接固定在工装板、焊接平台或者装配治具的台面上，安装边界规整，底座的轮廓尺寸紧凑，不会占用过多的工装台面空间，多台夹钳并排布置时也不会出现结构干涉。手柄部分包覆了红色防滑绝缘套，握持手感饱满，操作人员带劳保手套操作时也能稳稳施力，不会出现打滑脱手的问题。整体结构的受力路径经过优化，扳动手柄时的阻力曲线平滑，从初始张开位置到最终锁止位置的操作力变化平缓，不会出现突然的卡顿或者阻力骤增的情况，长期高频使用也不容易出现机构磨损松旷的问题。在实际生产场景中，这类夹钳常被用于焊接工装的工件定位、木质家具加工的板材固定、电子装配线的PCB治具压紧、非标设备的快开门盖锁止等场景，适配的装夹力区间覆盖了从几公斤到上百公斤的轻中型装夹需求，是工装搭建环节通用性极强的基础压紧部件。
