日研五轴耳轴加工配套工装结构

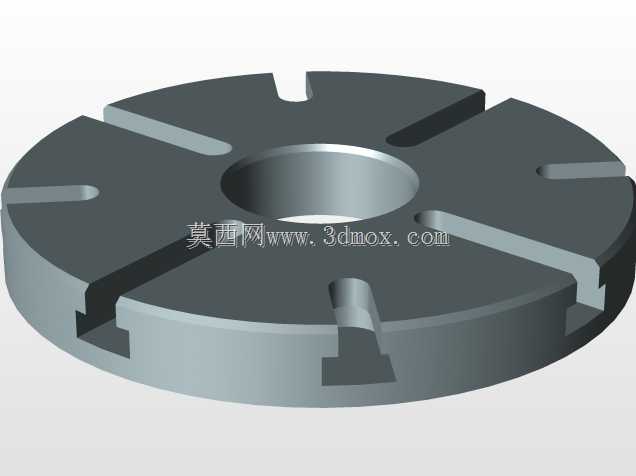

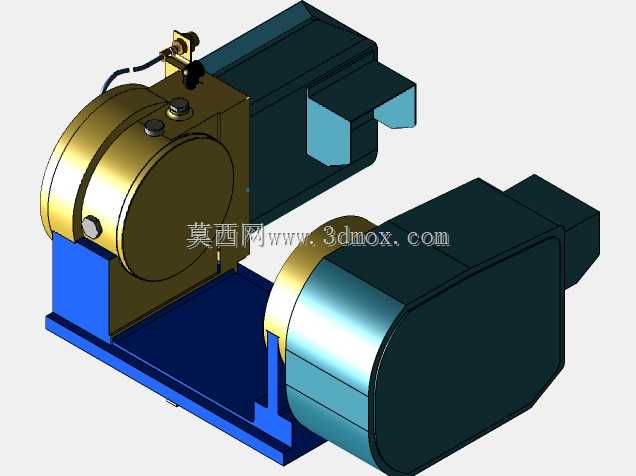

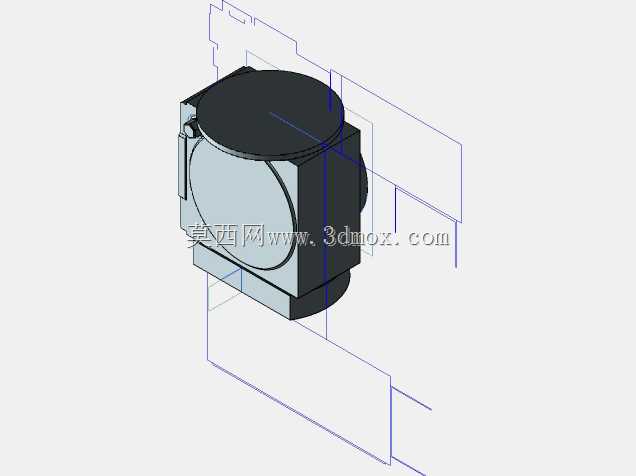

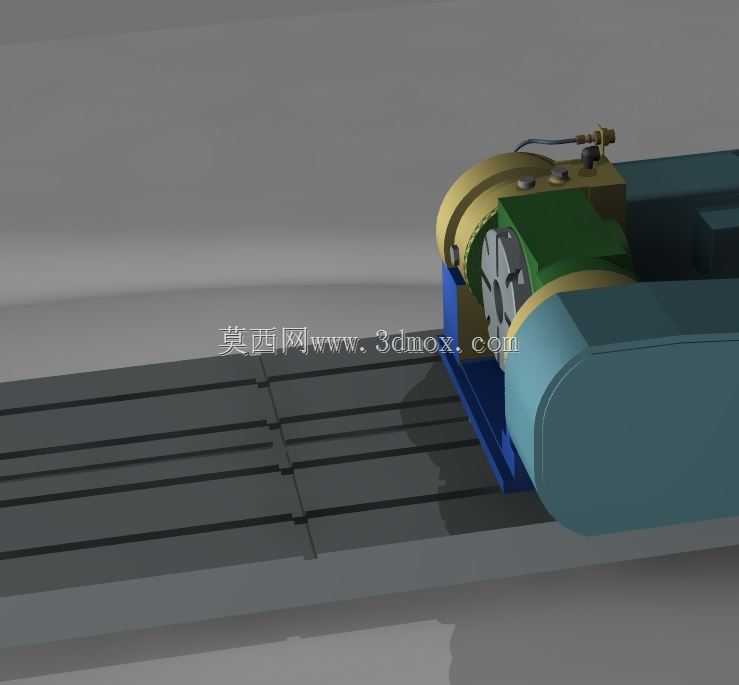

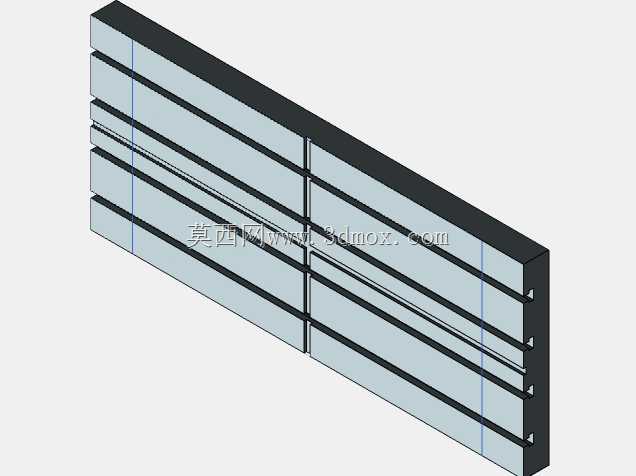

这款五轴耳轴附件主要适配大隈560-V立式加工中心使用，是实现多面体复杂零件一次装夹完成多面加工的核心配套功能部件，在精密模具加工、航空航天结构件制造、高精度工装夹具零件生产场景中有着广泛应用，能够帮助三轴加工中心拓展五轴联动加工能力，大幅减少零件装夹次数，降低多次装夹带来的定位误差，有效提升复杂曲面、斜孔、斜面类特征的加工精度与加工效率。从实际功能来看，该耳轴采用双支撑回转结构，一端集成回转驱动单元与角度检测组件，另一端为可调式尾座顶尖支撑结构，能够稳定夹持不同长度的轴类、盘类、异形结构件，带动工件完成绕水平轴的连续回转分度，配合加工中心原有主轴的三轴运动，可实现五个坐标轴的联动加工，完成传统三轴设备无法加工的复杂空间曲面特征。在设计思路上，这款耳轴充分考虑了与对应型号加工中心的工作台适配性，整体底座采用与工作台T型槽匹配的安装定位结构，安装时可直接通过T型螺栓完成快速固定，无需对原有工作台进行改造；回转主体部分采用高刚性铸铁箱体结构，内部传动组件经过预紧消隙处理，保证回转过程中的传动精度与承载刚性，可承受大切削量加工时的切削载荷，避免加工过程中出现振颤影响工件表面质量。尾座部分采用可滑动调节设计，可根据待加工工件的长度调整支撑间距，顶尖采用标准莫氏锥度接口，可根据工件装夹需求更换不同类型的顶尖或者卡盘接口，适配不同装夹形式的加工需求。从安装边界来看，该耳轴整体安装后高度控制在加工中心主轴行程允许范围内，不会出现超程干涉问题，回转过程中最大回转直径经过严格校核，可保证工件在360度回转过程中不会与机床主轴、护罩等部件发生碰撞，配套的气动或者液压夹紧回路可在分度到位后实现回转台的刚性锁紧，保证重切削工况下的整体稳定性。在航空航天领域的铝合金结构件加工、模具行业的镶件多面加工、精密机械行业的小型壳体类零件加工中，这类五轴耳轴附件能够有效缩短加工工艺流程，减少专用夹具的制作成本，帮助生产车间在不新增大型五轴加工设备的前提下，快速拓展多轴加工能力，适配小批量多品种的复杂零件加工需求，整体结构紧凑，安装调试便捷，日常维护简单，是中小型加工车间提升加工能力的高性价比配套功能部件。
