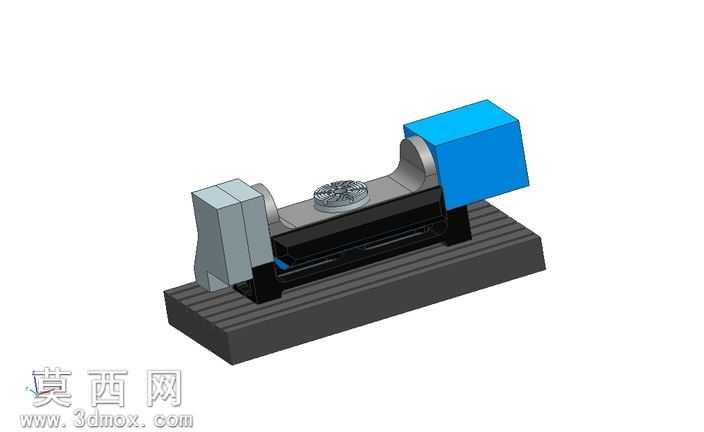

TR210耳轴五轴数控加工工装

本模型为适配HaasVF5设备打造的TR210耳轴数控加工工装，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工工装的设计规范，每一处结构尺寸都经过实际加工场景的适配校验。模型渲染阶段针对不同部件赋予了贴合实际生产的材质属性：基座部分采用灰铸铁材质表现，还原了机床工装基座厚重耐磨的质感，表面做了细微的切削纹理处理，凸显铸件经过粗加工后的真实质感；两端的定位夹持模块分别做了差异化的材质区分，固定端采用调质钢材质表现，呈现出金属经过热处理后的哑光金属质感，活动调节端加入了蓝色工程塑料防护层的材质效果，还原实际工装中防护部件的视觉特征；中间的工件承载平台做了发黑处理的金属材质，表面带有T型槽的细节结构，完全匹配HaasVF5机床的工作台安装标准。从结构设计来看，整套工装采用对称式布局，底部基座带有等距分布的安装槽位，可直接与机床工作台的T型槽配合完成快速定位锁紧，两端的耳轴支撑座采用同轴度设计，保证装夹后工件的回转精度，夹持端内置了可调式锁紧机构，可适配不同规格的轴类零件装夹需求，侧面预留了刀具避让空间，能够满足五轴联动加工时的全角度走刀需求，不会出现工装与刀具的干涉问题。设计思路上围绕五轴加工的实际需求展开，摒弃了冗余的装饰性结构，所有结构都服务于加工稳定性与装夹便捷性，既保证了工装整体的刚性，能够承受大切削量加工时的载荷，又兼顾了工件装拆的操作效率，模型完整还原了工装的装配关系，各部件之间的连接结构、定位销孔、锁紧螺栓位置都做了精准还原，能够直接用于加工前的工装干涉校验、装夹路径模拟，也可作为同类耳轴类工装设计的参考模板，帮助设计人员快速完成同类型工装的改型设计，缩短工装开发的周期。
