精密角度检测用复合正弦支撑工装

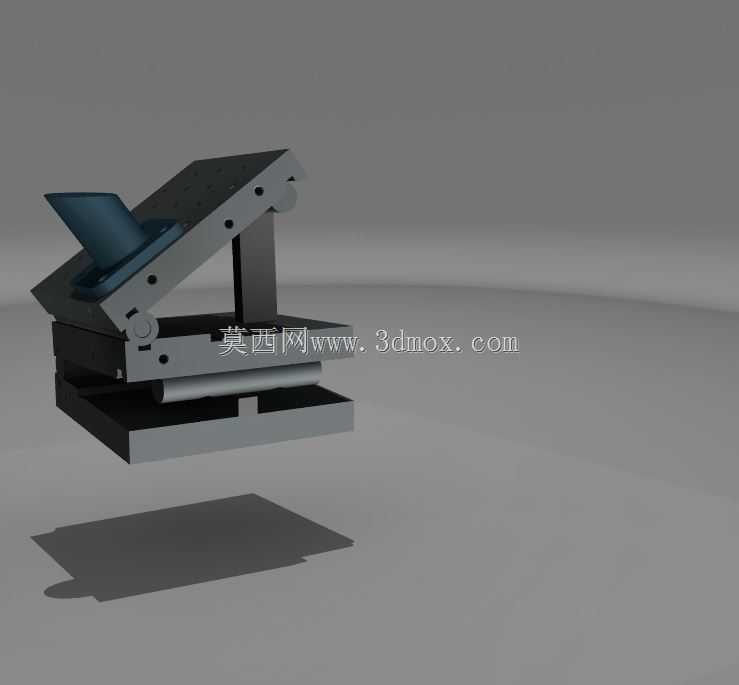

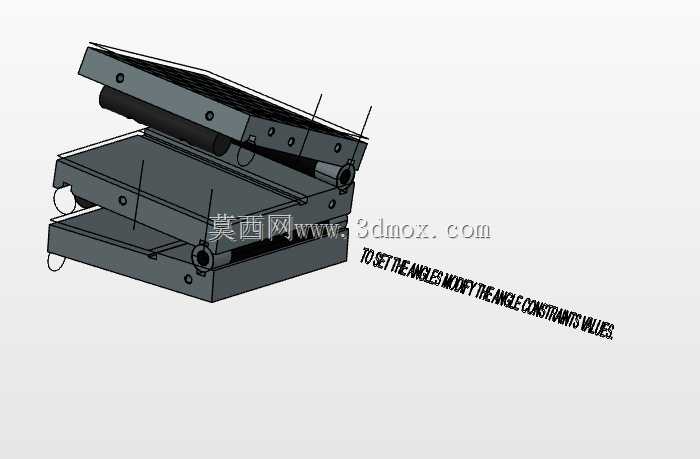

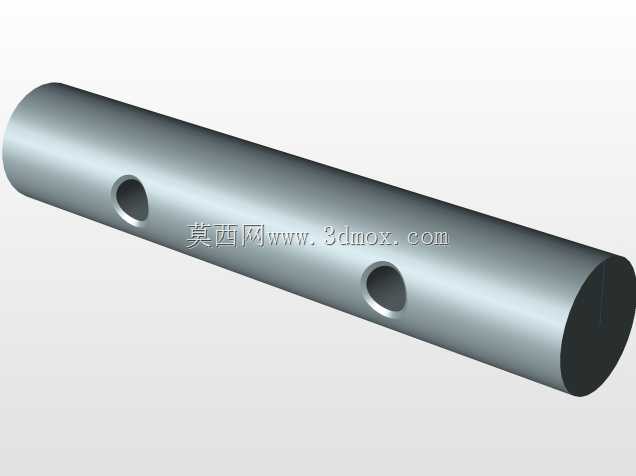

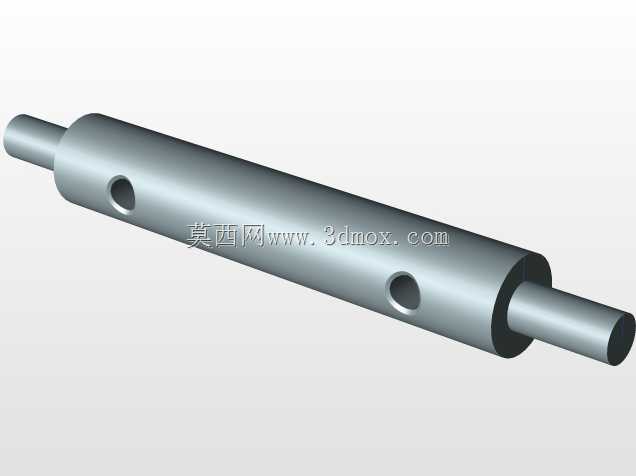

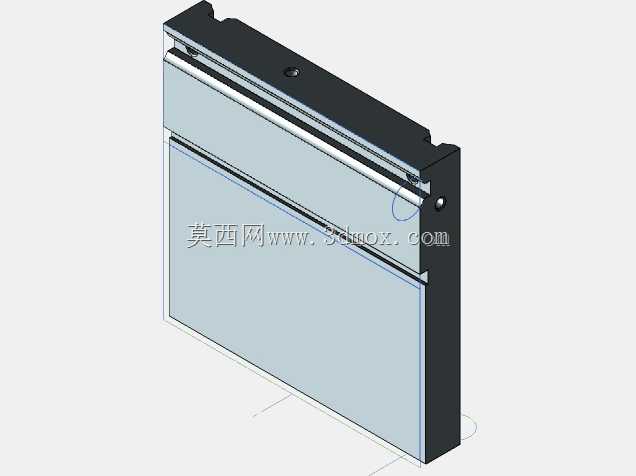

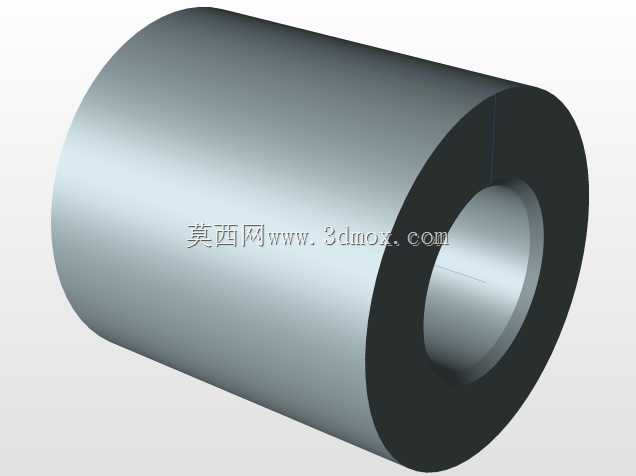

在精密机械加工、三坐标测量、模具研配等高精度制造场景中，工件的空间角度定位精度直接决定了最终检测数据的可靠性与加工成品的形位公差达标率，常规平面支撑台仅能完成水平基准定位，无法快速实现复合角度的精准调整与锁止，往往需要操作人员反复垫塞规、打表校准，不仅耗费大量辅助准备时间，还容易因人工垫脚的间隙误差引入测量偏差，难以满足微米级精度的检测与加工需求。这款复合正弦支撑装置正是针对这类痛点设计的专用定位工装，整体采用双层铰接式正弦结构设计，下层底座承担整体承重与水平基准定位功能，中层摆动架通过精密圆柱销轴与底座铰接，可绕单轴完成第一维度的角度倾斜调整，上层承载平台则通过另一组垂直布置的铰接副与中层架连接，可实现第二维度的独立角度调整，两组调整机构互不干涉，配合不同尺寸的量块组垫入对应铰接端的正弦臂下方，即可通过三角函数换算快速得到精准的空间复合倾斜角度，无需反复打表校准即可快速完成工件的角度定位。装置的上层承载平台表面加工有密集的标准T型槽与螺纹孔阵列，可配合压板、螺栓快速装夹不同外形尺寸的待检测工件，无论是小型精密轴类零件、板类模具镶件还是异形结构件，都能实现稳定装夹，不会在测量过程中出现位移偏移。铰接部位采用淬硬处理的精密销轴与无间隙铜套配合，长期使用也不会出现晃动间隙，保证角度调整的重复定位精度；底座底部设计有可调式支撑脚，可在不平整的工作台面上快速调平，保证初始基准的水平度。在实际生产应用中，该装置可直接放置在三坐标测量机工作台、磨床工作台或者钳工检测平台上使用，当需要检测工件上倾斜布置的孔系位置度、斜面形位公差、斜面与基准面的夹角参数时，只需根据待检测角度计算出所需垫入的量块尺寸，将量块垫入对应正弦臂的限位面之间，锁止铰接部位的锁紧螺钉，即可将工件调整至与测量探针或者加工刀具垂直/平行的理想位置，大幅降低复合角度类特征的检测与加工难度。相较于传统的万能角度台，这款复合正弦板的结构更加紧凑，整体外形尺寸适配大多数常规检测平台与机床工作台的安装边界，不需要额外改造安装接口即可直接投入使用，双层正弦结构的调整范围覆盖了机械加工领域绝大多数常见的复合角度检测需求，锁紧机构采用对称布置的紧定螺钉，锁止后不会出现角度偏移，承载平台的平面度经过精密磨削处理，自身平面误差控制在微米级，不会因为工装自身的形位误差影响最终的检测或加工精度，是精密制造车间中不可或缺的角度定位辅助工装。
