专用金属切割机弹性锁紧夹头结构设计

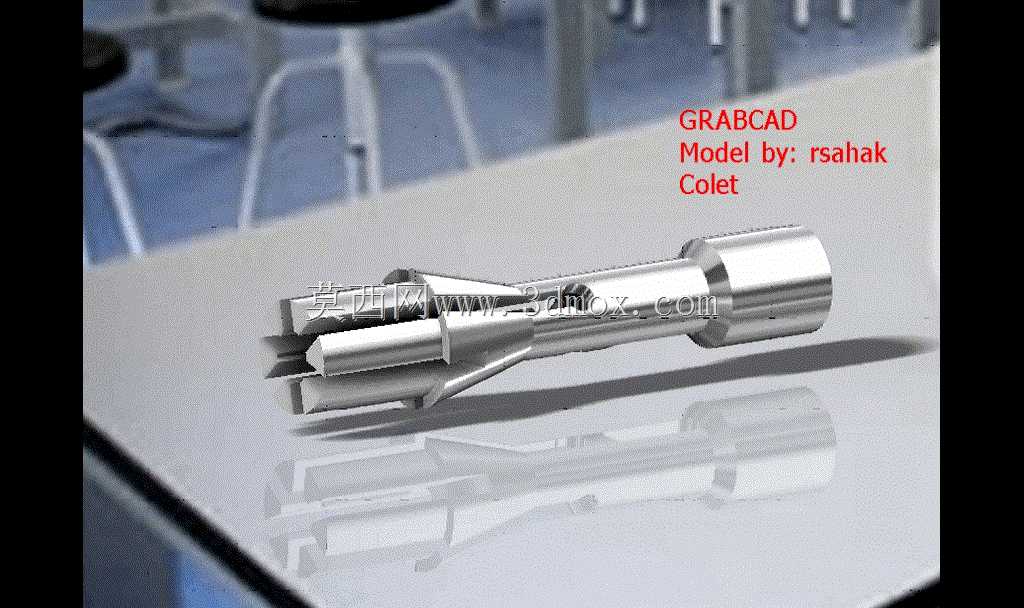

这款夹头是专用金属切割设备上的核心夹持部件，主要应用于金属管材、棒材切割加工场景，承担切割作业中工件的精准定位与牢固锁紧功能，是保障金属切割断面精度、避免加工过程中工件窜动偏移的关键结构件。在金属切割加工的实际生产场景中，无论是小型台式金属切割机还是配套自动化切割生产线的专用切割工位，夹头的夹持稳定性直接决定了切割件的端面平整度、尺寸公差一致性，若夹头锁紧力不足或同轴度偏差过大，不仅会导致切割件报废，还可能引发锯片崩损、工件飞出等生产安全隐患。

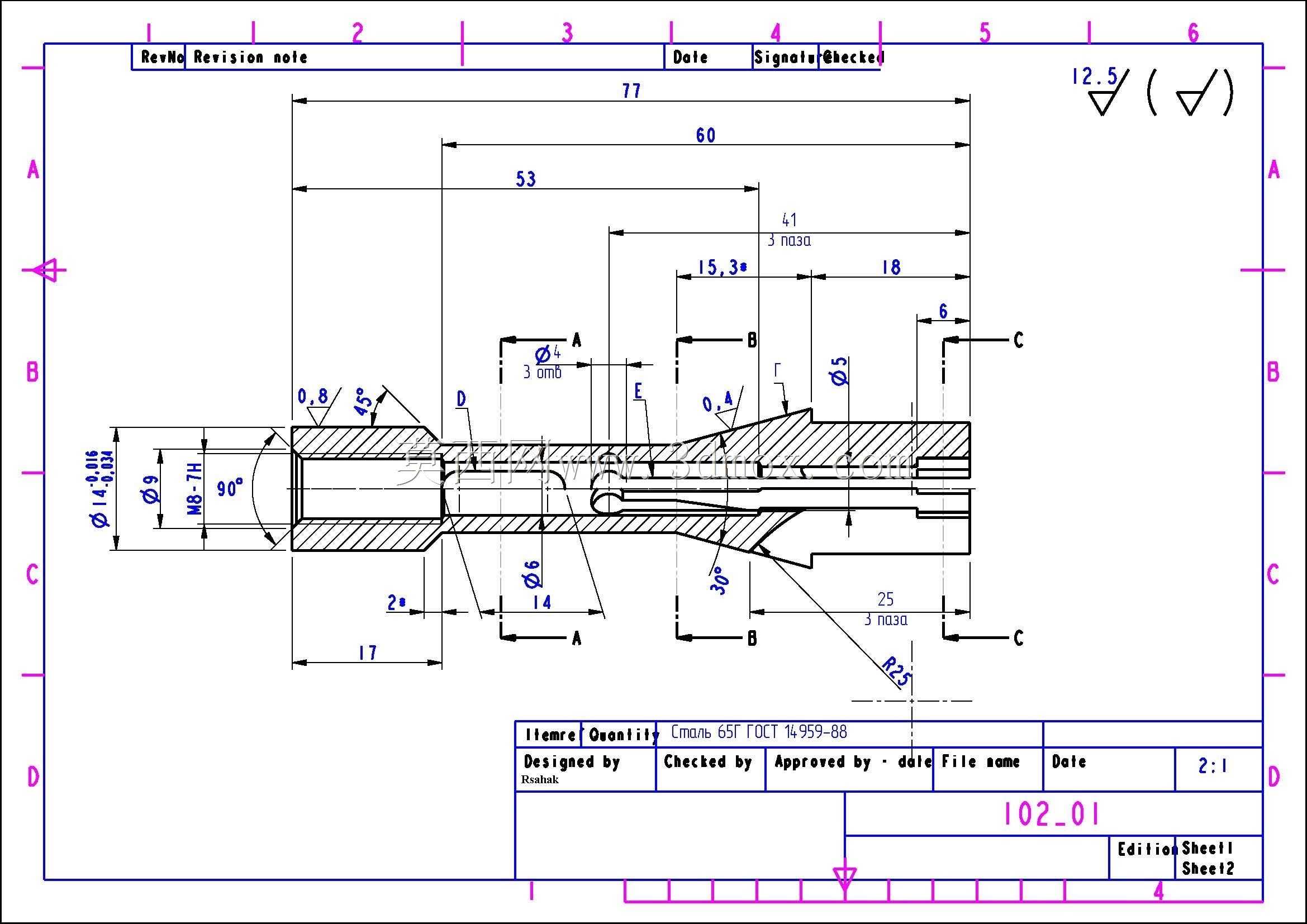

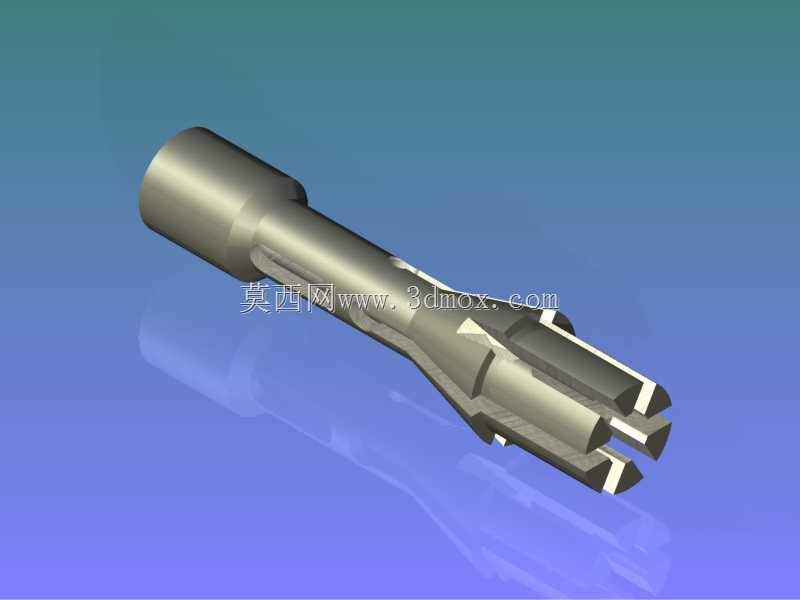

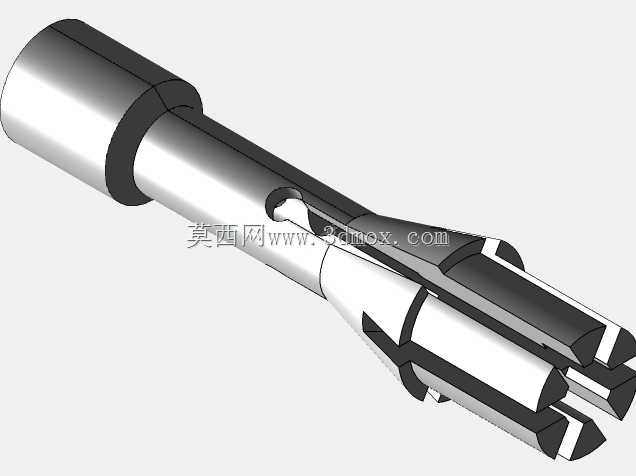

该夹头采用弹性胀缩式结构设计，整体为长轴类回转体构型，总长77mm，最大外圆直径14.9mm，安装端设置M8×1规格的细牙连接螺纹，可直接与切割机的主轴输出端实现螺纹紧固连接，安装定位基准清晰，装配后能保证与主轴的同轴度控制在较高精度范围内。夹头的工作端设计有90°导向锥面，配合内孔的弹性开槽结构，当锁紧机构施加轴向推力时，锥面受挤压带动开槽段产生均匀的径向弹性形变，可适配直径5mm规格的金属棒材或管材，夹持过程中受力均匀，不会对工件表面造成夹伤压痕。

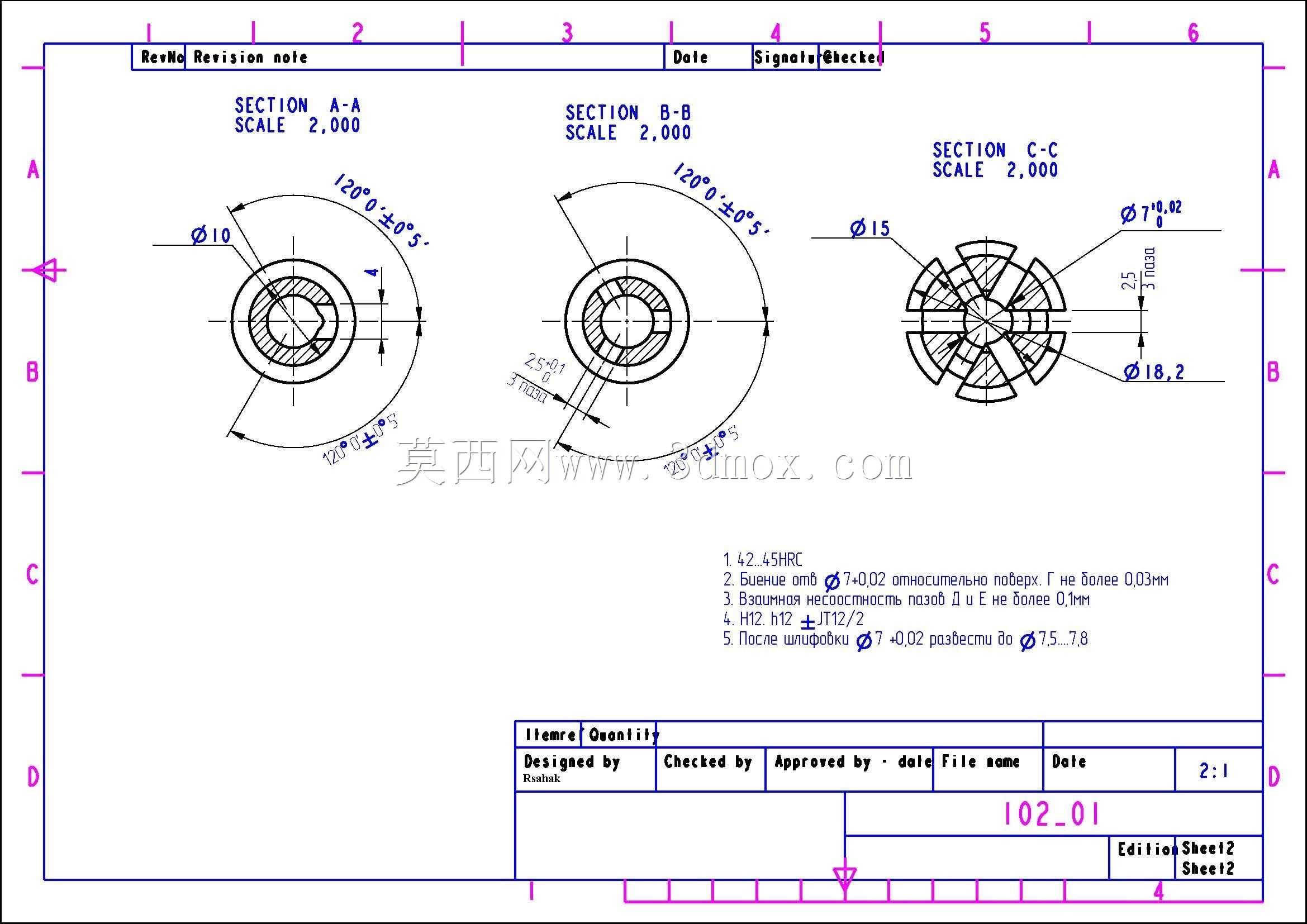

设计过程中重点考量了切割作业的受力特性，夹头中段设置有直径6mm的应力缓冲环槽，可有效分散切割过程中传递到夹头根部的径向切削冲击力，避免长期交变载荷下出现应力断裂问题；内孔工作段设置0.4μm的高精度表面粗糙度要求，外圆安装配合面粗糙度达到0.8μm，既保证了夹持接触面的摩擦力足够锁紧工件，也确保了夹头自身装配后的回转精度。夹头末端设置有25°的内锥导向面，配合R2.5的圆弧过渡结构，可在工件穿入时起到顺畅引导作用，减少上下料的辅助时间，适配批量连续切割的生产节奏。夹头整体采用合金工具钢材质设计，经热处理后具备足够的硬度与韧性，可长期承受切割作业的振动与冲击载荷，工作端的刃口防护结构可避免切割过程中飞溅的金属切屑进入夹头内部缝隙，降低卡滞失效的概率，日常维护仅需定期清理切屑、涂抹润滑脂即可保证长期稳定运行。
