适配单反相机的双轴万向稳定支架

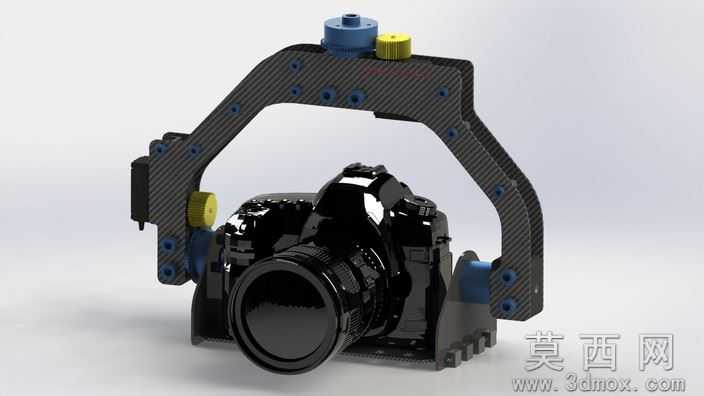

本模型为适配单反相机的双轴万向稳定支架，建模阶段首先基于佳能5D系列单反的机身尺寸、镜头安装位、重心分布完成基准参数采集，在SolidWorks软件中采用自顶向下的装配体建模流程，先搭建整体框架的骨架草图，确定U型主臂的开合跨度、转轴的中心距、安装底座的固定孔位基准，再逐一生成各个零部件的实体特征，对调节旋钮、锁紧压块、转轴衬套等小零件均完成细节倒角、螺纹孔、配合间隙的参数化设计，所有特征均保留可编辑参数，方便后续根据不同机型调整适配尺寸。参数设计层面，双轴转轴分别对应俯仰、横滚两个调节维度，每个转轴的阻尼调节旋钮采用细牙螺纹结构，可实现0-90度俯仰角度、±45度横滚角度的无级锁紧定位，U型主臂预留多组扩展安装孔，可兼容补光灯、麦克风等摄影配件的加装，底座采用快装板结构，匹配标准阿卡规格快装夹座，安装拆卸效率大幅提升。渲染材质层面，主臂框架采用碳纤维纹理材质还原真实产品的轻量化材质特性，调节旋钮分别赋予蓝色、黄色工程塑料材质区分功能，锁紧件、转轴衬套赋予金属阳极氧化质感，相机机身赋予黑色磨砂烤漆+镜头玻璃高反射材质，渲染过程中添加柔和影棚光效，还原产品真实的视觉质感与材质层次。结构原理层面，该支架通过双轴正交的万向转轴结构抵消拍摄过程中的手部抖动，U型对称框架将相机重心落在转轴交汇点，实现重力自平衡，调节旋钮通过螺纹进给推动锁紧压块抱紧转轴，实现任意角度的位置锁定，无需额外工具即可完成角度调整与锁紧操作，整体结构无冗余部件，可靠性高。软件兼容层面，模型提供原生SolidWorks格式文件，同时导出STL通用3D打印格式、效果图渲染文件，可兼容主流三维建模软件、3D打印切片软件、渲染软件打开使用，装配体添加完整的配合约束，可直接进行运动仿真模拟转轴的调节动作，验证结构干涉情况。研发教学应用层面，该模型可作为摄影器材结构设计的参考案例，用于机械设计课程中万向调节机构、轻量化框架结构的教学演示，也可作为3D打印制作个性化相机稳定器的设计蓝本，帮助摄影爱好者、机械设计学习者掌握参数化建模、装配体设计、材质渲染的完整流程，理解万向平衡结构的设计逻辑与工程实现方式。
