车床用卡盘爪组件结构设计方案

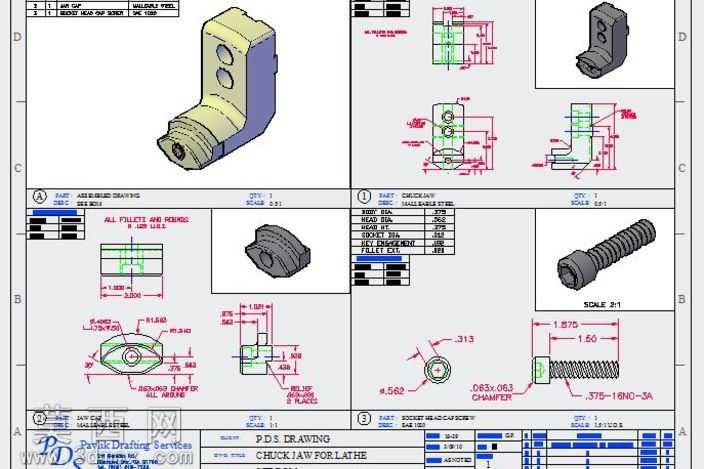

本作品为车床配套使用的卡盘爪组件三维设计方案，整体采用自顶向下的建模思路完成全参数化构建，首先依据车床卡盘的装夹工况需求，确定卡盘爪的L型主体构型，主体部分设置两个同轴定位销孔，用于实现与卡盘盘体的精准定位装配，下端设置外螺纹连接端，用于配套锁紧螺丝实现爪体的位置固定与装夹力传导。建模过程中首先绘制主体的多截面草图，通过拉伸、切除特征完成基体的基础造型，针对爪体的装夹工作面做了防滑纹理的细节设计，同时对所有棱边做了符合机械加工要求的圆角过渡处理，避免应力集中问题。配套的锁紧螺丝采用标准英制螺纹参数建模，螺纹牙型通过螺旋线扫描切除特征生成，螺丝头部设置内六角驱动结构，完全符合标准紧固件的尺寸规范。整套模型在装配环境下完成了干涉检查，验证了爪体行程范围内与卡盘盘体、锁紧螺丝的配合间隙合理性，工程图环节严格遵循第三角投影规范，布置了主体轴测图、多向视图、局部放大视图与螺丝的2:1比例详图，对所有关键尺寸标注了公差要求，明确了未注圆角、倒角的工艺要求，材质设定上主体卡盘爪选用40Cr调质钢材，锁紧螺丝选用合金结构钢，表面做发黑防锈处理，完全满足车床重载装夹的使用强度要求，建模过程中所有特征保留完整参数，可根据不同型号车床的卡盘规格快速调整爪体的装夹行程、连接尺寸，适配不同的装夹需求。
