锥齿轮双向传动齿轮箱结构设计

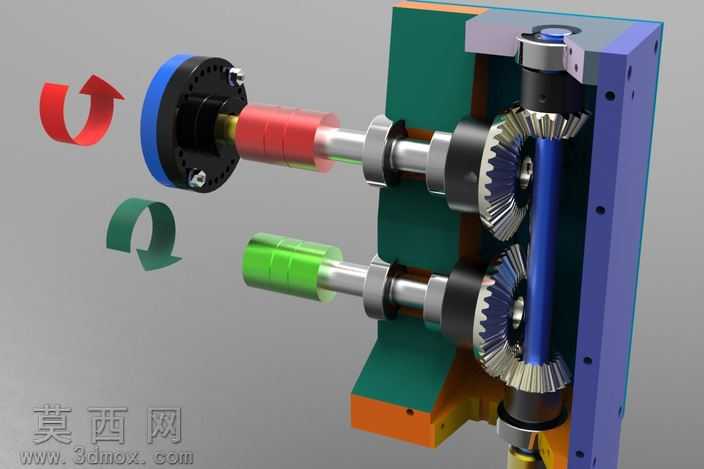

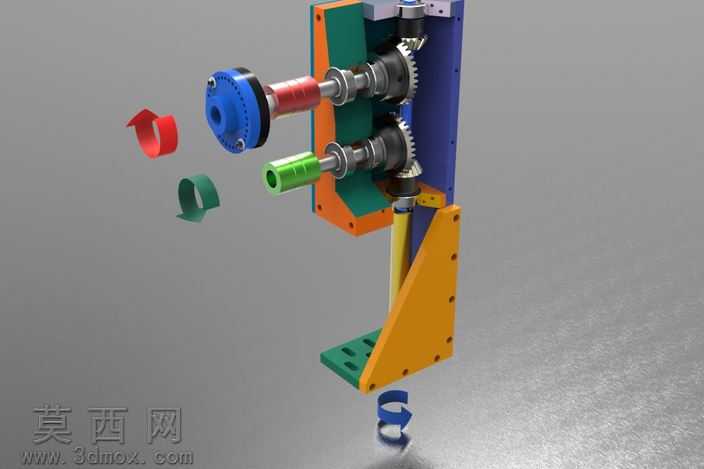

本作品为双向输出锥齿轮传动箱三维建模设计，整体采用剖视展示结构，清晰呈现内部传动逻辑与零件装配关系。建模过程中严格遵循机械设计规范，对输入轴、两根反向输出轴、锥齿轮副、轴承、箱体端盖、连接紧固件等全部零件进行参数化建模，保证各零件尺寸配合公差符合机械传动设计要求，齿轮模数、齿数、齿形参数经过严谨计算，实现2:1的固定传动比输出。渲染阶段采用金属材质区分不同功能零件：输入轴端连接盘采用蓝黑双色工程塑料与金属结合的材质表现，两根输出轴分别采用红色、绿色半透明工程塑料材质做区分标识，锥齿轮采用抛光合金钢材质还原金属齿面的光泽与加工质感，箱体采用铸钢与涂装钢板结合的材质表现，不同材质的粗糙度、反光度参数经过反复调试，让剖视结构的层次清晰可辨，直观展现动力传递路径。结构设计上，动力从水平布置的输入轴传入，通过一对啮合的锥齿轮将动力换向传递至垂直布置的中间传动轴，再通过上下两组对称布置的锥齿轮副，将动力分别传递至两根平行布置的输出轴，实现两根输出轴反向旋转的双向动力输出，输入轴与输出轴垂直交错的布局适配紧凑安装空间的传动需求，轴承位设计预留标准轴承安装空间，端盖处设计密封结构满足润滑密封要求，箱体采用分体式结构方便装配与后期维护。设计过程中重点验证了齿轮啮合的相位差控制，通过齿形对位与轴系定位设计，保证传动过程无相位偏差，传动平稳无卡顿，整体结构紧凑、传动效率高，可直接应用于中小型自动化设备的双向动力传输场景，建模过程中所有零件均保留可编辑参数，方便后续根据实际工况调整传动比、轴径、安装尺寸等参数，适配不同的设备安装需求。
