车用机油收集过滤罐体结构设计

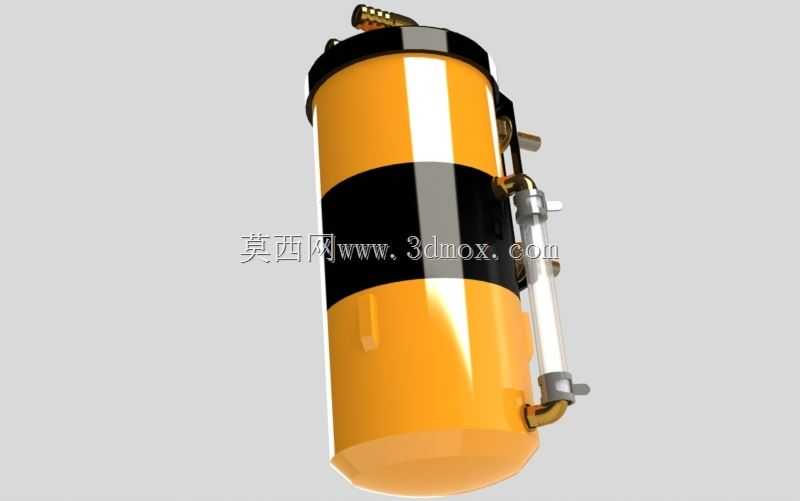

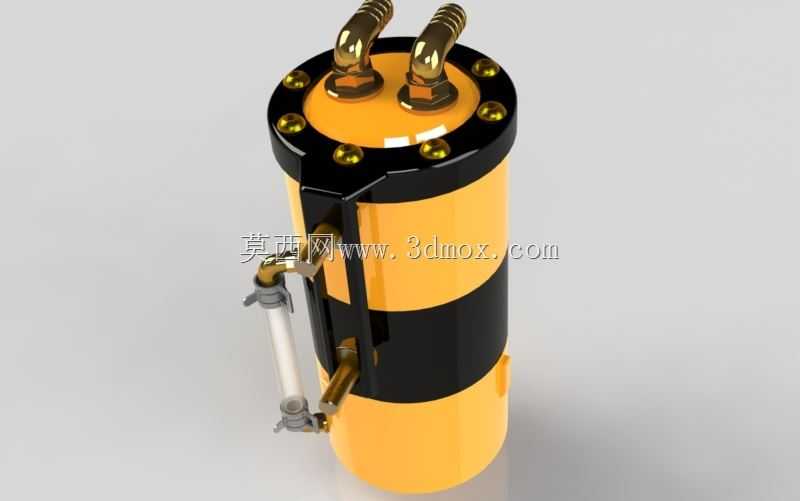

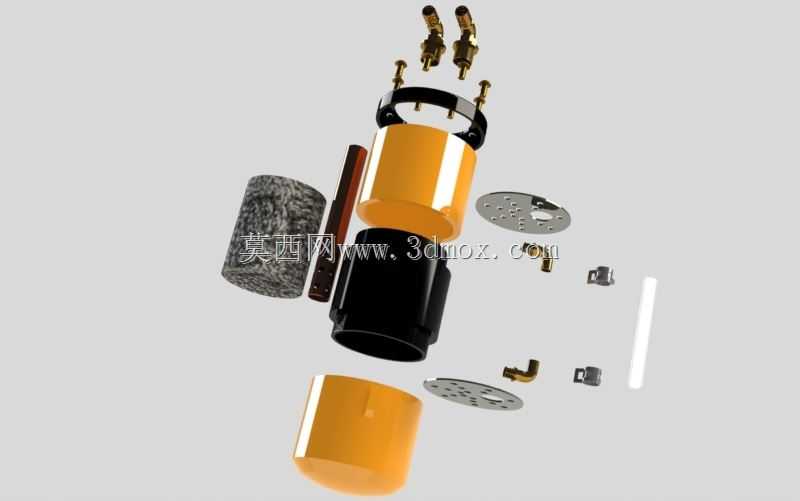

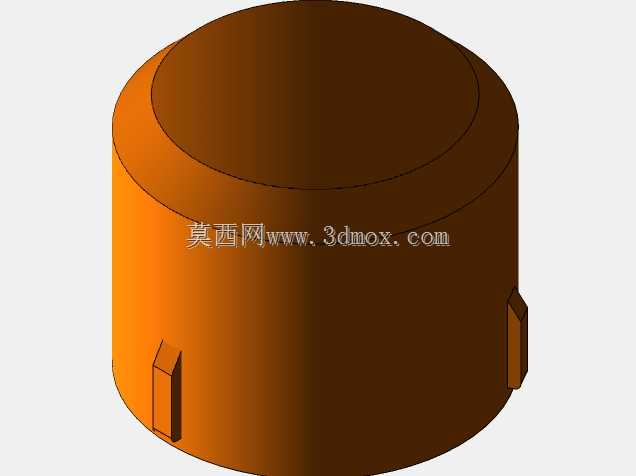

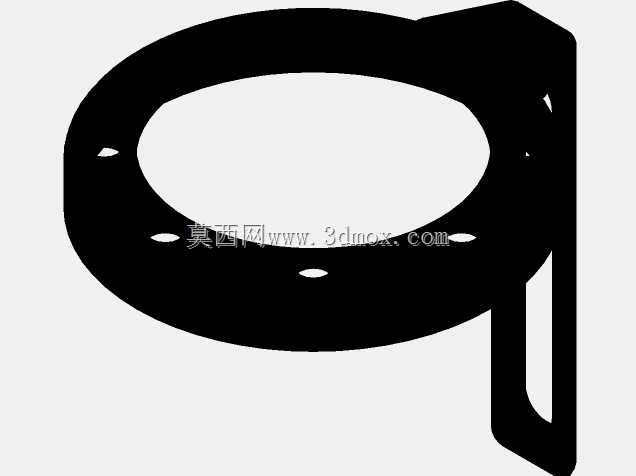

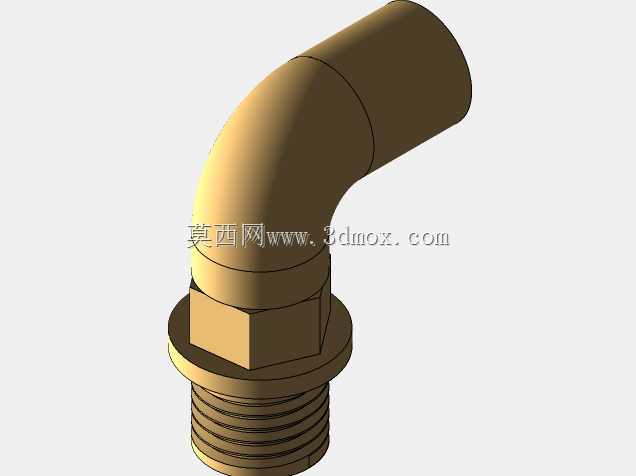

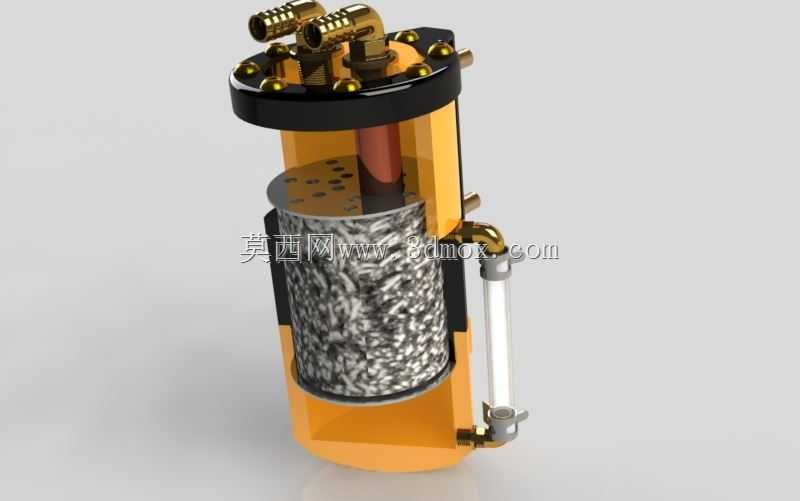

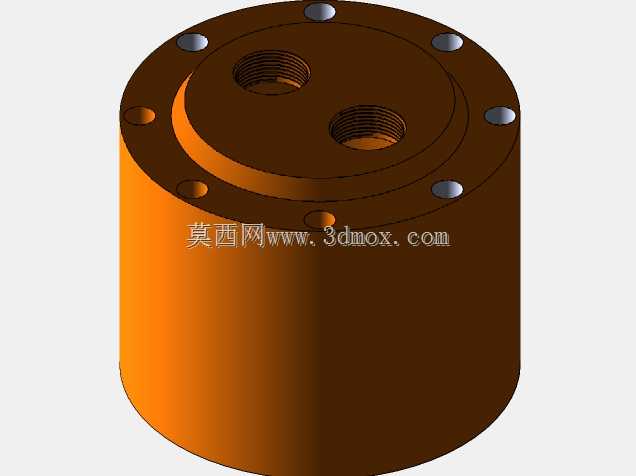

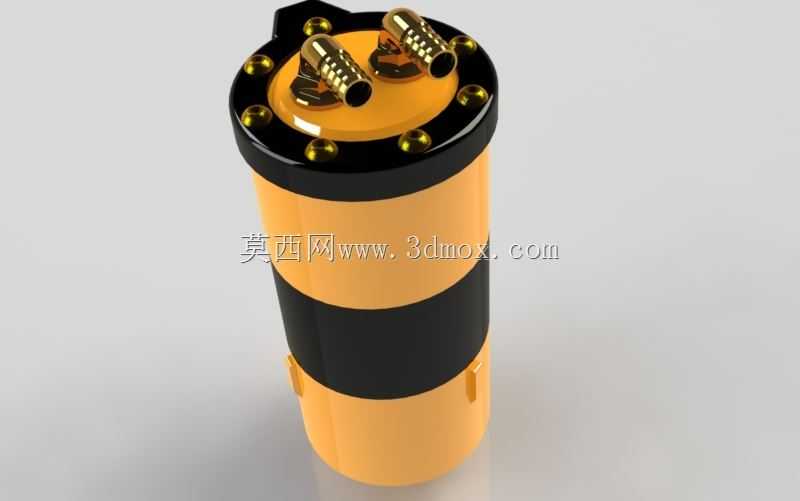

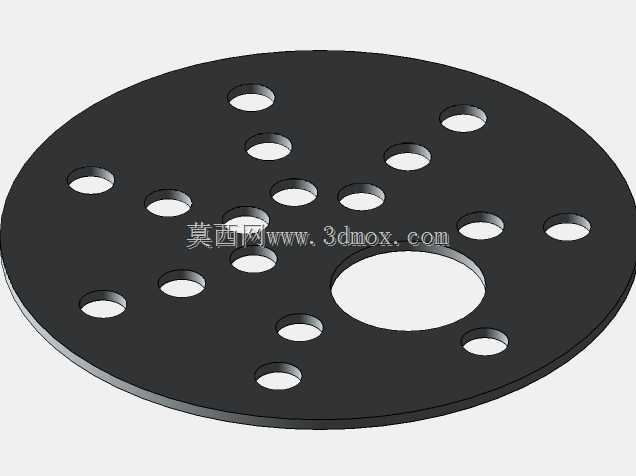

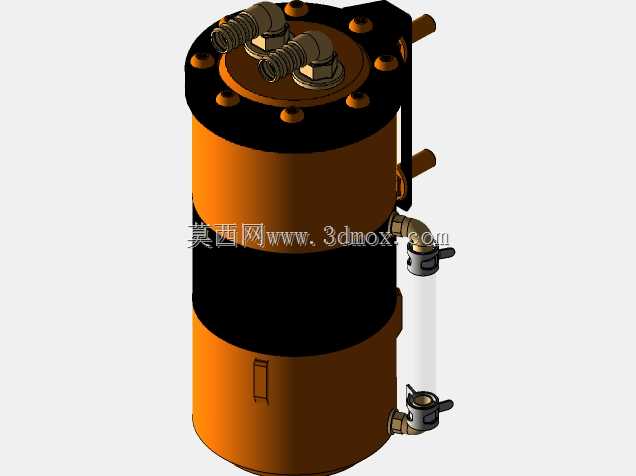

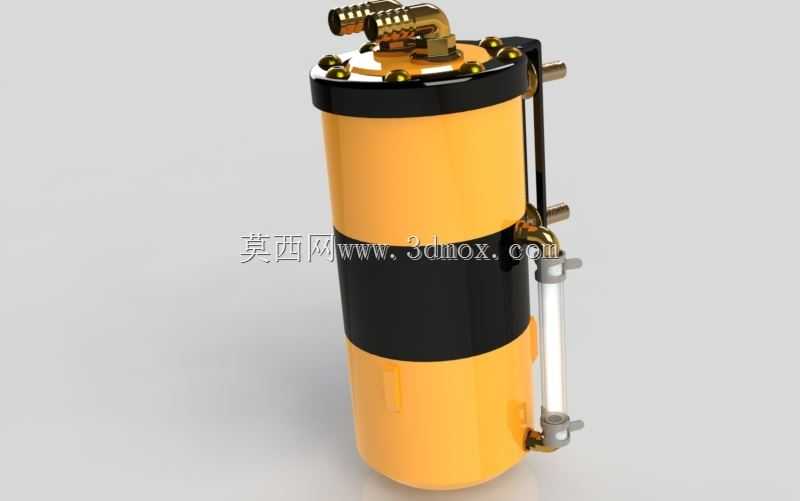

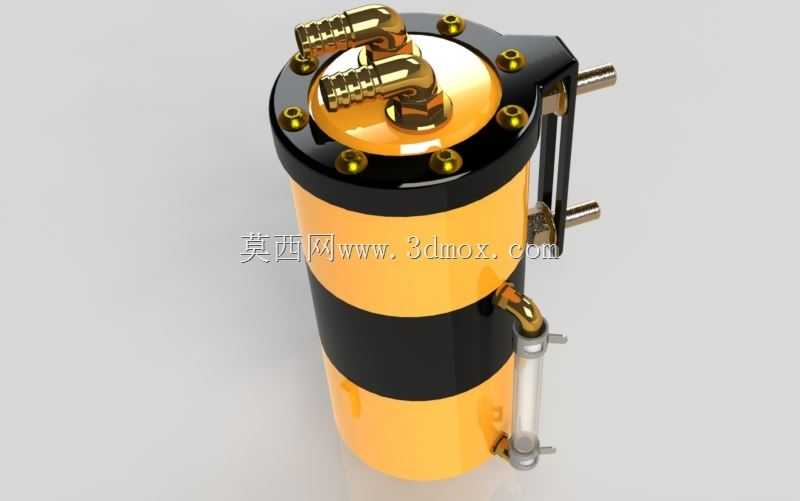

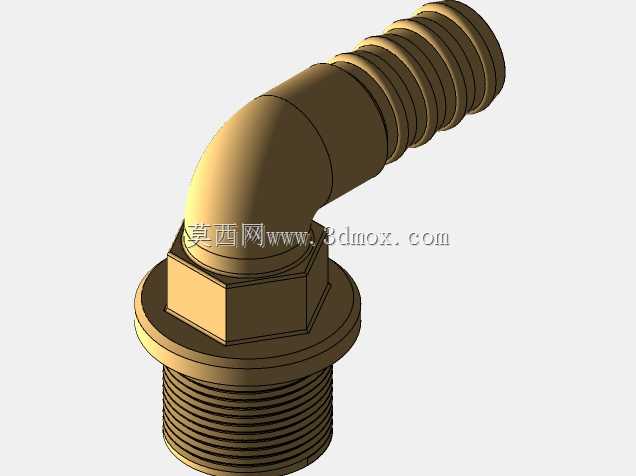

该罐体结构主要应用于民用乘用车、商用营运车辆的曲轴箱通风回路中，是闭环PCV系统里的核心油气处理部件，安装位置通常选在发动机舱侧方空闲区域，避开排气歧管等高温热源与运动皮带轮系，整体安装边界适配多数紧凑级车型的舱内布局，竖向安装时总高度控制在240mm区间，筒体最大外径85mm，预留出侧边管路接头的操作空间后，整体占用安装投影面积不足0.01㎡，不会挤占其他维保部件的操作空间。从实际用途来看，它主要解决曲轴箱窜气带油的问题：发动机气缸压缩与做功冲程中，未完全燃烧的混合气、燃烧废气会通过活塞环间隙窜入曲轴箱，这些气体混合着飞溅搅动的机油油雾，如果直接排入大气会造成污染物超标，直接导入进气道燃烧又会导致气门积碳、进气道油污堆积，该罐体就是在窜气进入进气回路前完成油气分离与机油回收。功能设计上采用三级分离过滤逻辑，顶部的快插式进气接头接入曲轴箱引出的窜气通路，气体进入罐体上腔后首先通过扩容减速，让大颗粒油雾在重力作用下初步沉降，随后气流穿过两层过滤介质，将裹挟的细小机油颗粒拦截吸附，过滤后的洁净气体从顶部另一侧出气接头导出至PCV阀门进入进气歧管参与燃烧；被拦截下来的机油汇集到罐体下腔，通过底部的回油接头依靠重力回流至油底壳，实现机油的循环利用。侧边设置的透明液位观察管采用耐油耐温的透明材质，无需拆解即可直观查看罐体积液状态，方便维保人员判断过滤组件是否出现堵塞、回油通路是否顺畅。设计思路上充分考虑车用场景的可靠性，筒体采用三段式拼接结构，上下段为耐油工程塑料材质，中段黑色环带为密封锁紧结构，顶部压盖通过周向均匀布置的紧固件实现密封，避免长期受发动机舱温度交变影响出现渗漏；所有管路接头采用行业通用的快插标准规格，可直接适配市面主流车型的燃油管路规格，无需额外定制转接件，降低配套与替换成本；罐体表面的环形加强筋既提升了筒体的结构强度，抵御车辆行驶中的振动冲击，也能在温度变化时抵消材料热胀冷缩带来的应力，避免长期使用后出现壳体开裂。整体结构没有复杂的运动部件，依靠物理结构实现油气分离，故障率极低，过滤组件可单独更换，兼顾了使用成本与维护便利性，适配国六排放标准下的车辆曲轴箱污染物控制要求，能有效降低机油异常消耗，减少进气系统积碳生成，延长发动机相关部件的使用寿命。
