小型车间用滚花轴类传动零件结构设计

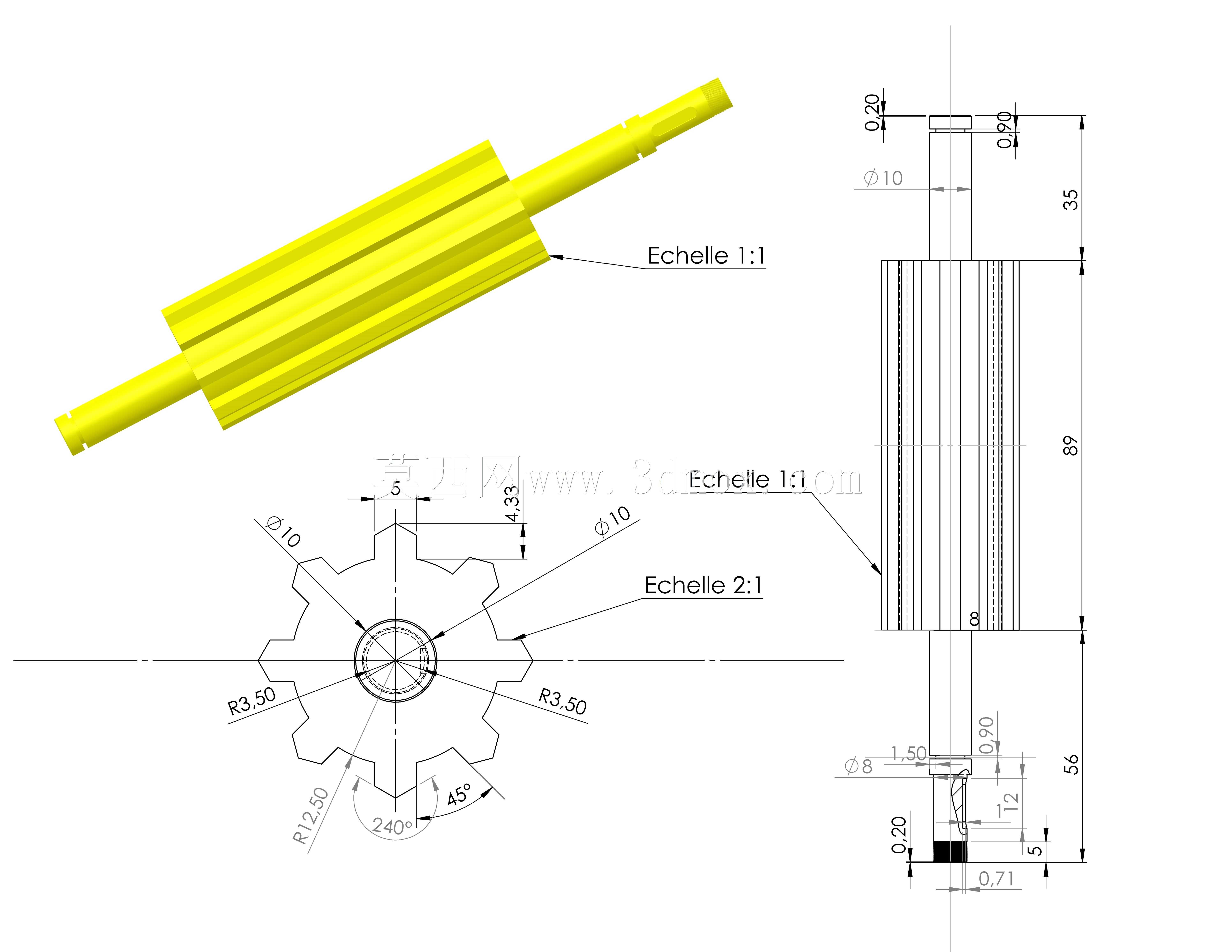

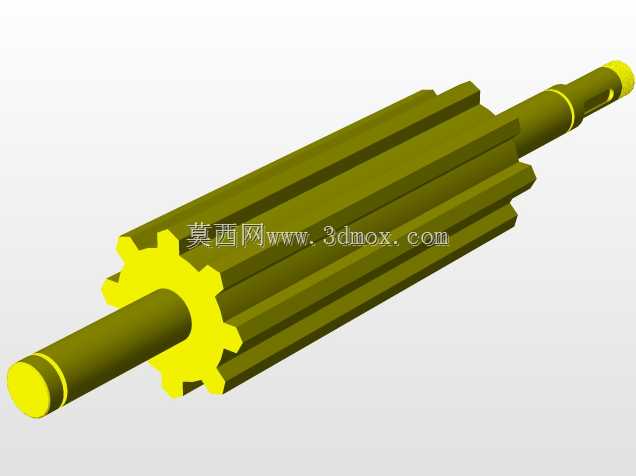

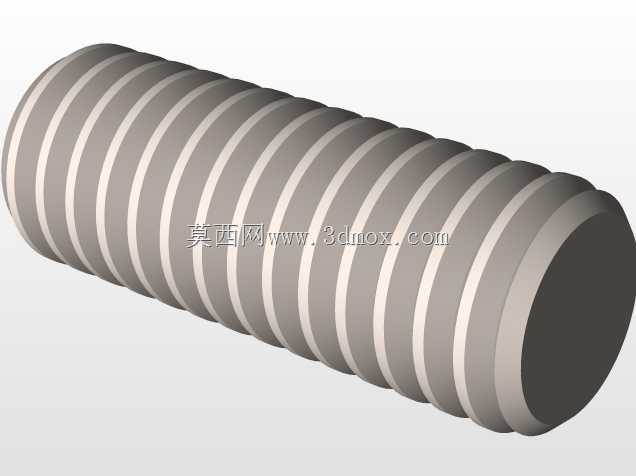

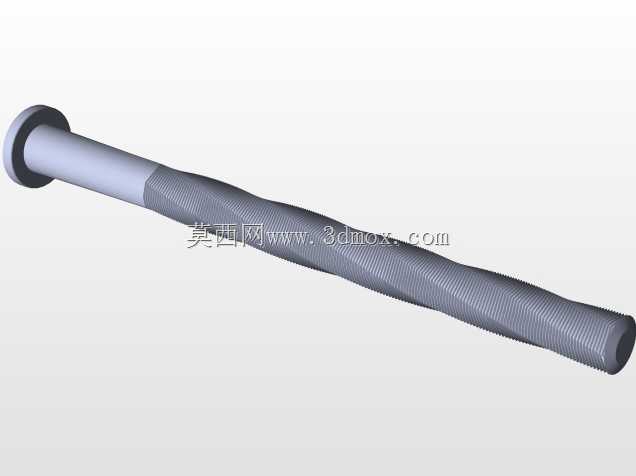

这类带滚花结构的轴类零件，多用于小型手动加工设备、简易工装夹具的传动与握持调节场景，在个人小车间、五金维修作坊的自制简易设备中十分常见，不需要复杂的配套安装基座，依靠自身结构就能完成扭矩传递与手动调节的功能。从结构设计来看，零件主体分为三段功能区域，一端是光轴安装段，直径10mm，长度35mm，表面做光滑处理，用于穿入对应安装孔位做旋转支撑，端部预留的小直径轴段用于安装限位卡簧，防止工作过程中轴体从安装位窜动脱出；中间段是核心的滚花传动段，长度89mm，外齿采用10齿结构，齿顶圆弧R3.5，齿根过渡圆弧R2.5，齿间夹角45°，其中240°范围做连续齿形，剩余段做平位处理，既可以和配套的内齿套啮合传递扭矩，滚花结构也能在需要手动调节时直接握持转动，不需要额外加装手轮；另一端是调节操作段，直径8mm，长度56mm，端部做1.5mm宽的扁位，厚度5mm，末端做0.71mm的倒角处理，既可以用扳手卡持扁位做精细调节，也能在端部安装小型旋钮做快速转动。设计时采用1:1的绘图比例，齿形部分单独做2:1的局部放大标注，就是为了方便小车间加工时直接对照图纸划线、铣削，不需要额外换算尺寸，降低自制加工的门槛。安装时需要注意，光轴段与安装孔的配合间隙控制在0.02-0.05mm之间，既保证转动顺畅，又不会出现过大的径向晃动；滚花段与配套啮合件的啮合深度不小于2mm，避免传递扭矩时出现滑齿；端部扁位与调节件的配合要做间隙配合，方便拆装维护。这类零件的结构没有复杂的曲面，全部采用常规的车、铣工艺就能加工完成，材料选用普通45号钢即可满足日常使用需求，不需要做特殊的表面处理，如果使用场景存在潮湿环境，做发黑防锈处理就能延长使用寿命。在实际使用中，这类零件常被用于小型手动压合设备、简易进给调节机构、小型工装的定位调节轴，依靠自身的齿形结构传递小扭矩，同时兼顾手动调节的握持需求，不需要额外加装操作件，整体结构紧凑，占用安装空间小，非常适合小空间内的简易机构使用。
